Wejścia/wyjścia cyfrowe
DI8 DO8 - 2 A
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny maks. | 8 A |
| Prąd sumaryczny UA maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,7 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |

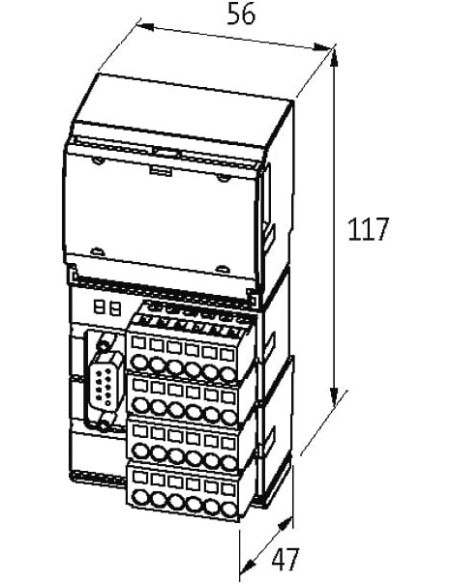

| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
| Typ przyłącza 5 | X3 |
Typ przyłącza 1
| Family construction form | D-Sub |
| Gender | female |
| Kolor uchwytu stykowego | biały |
| Liczba biegunów | 9 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | B |
| PIN 4 | n.c. |
| PIN 5 | PE |
| PIN 6 | 5 V |
| PIN 7 | n.c. |
| PIN 8 | A |
| PIN 9 | n.c. |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | UI |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | UA |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | US |
| PIN 6 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |

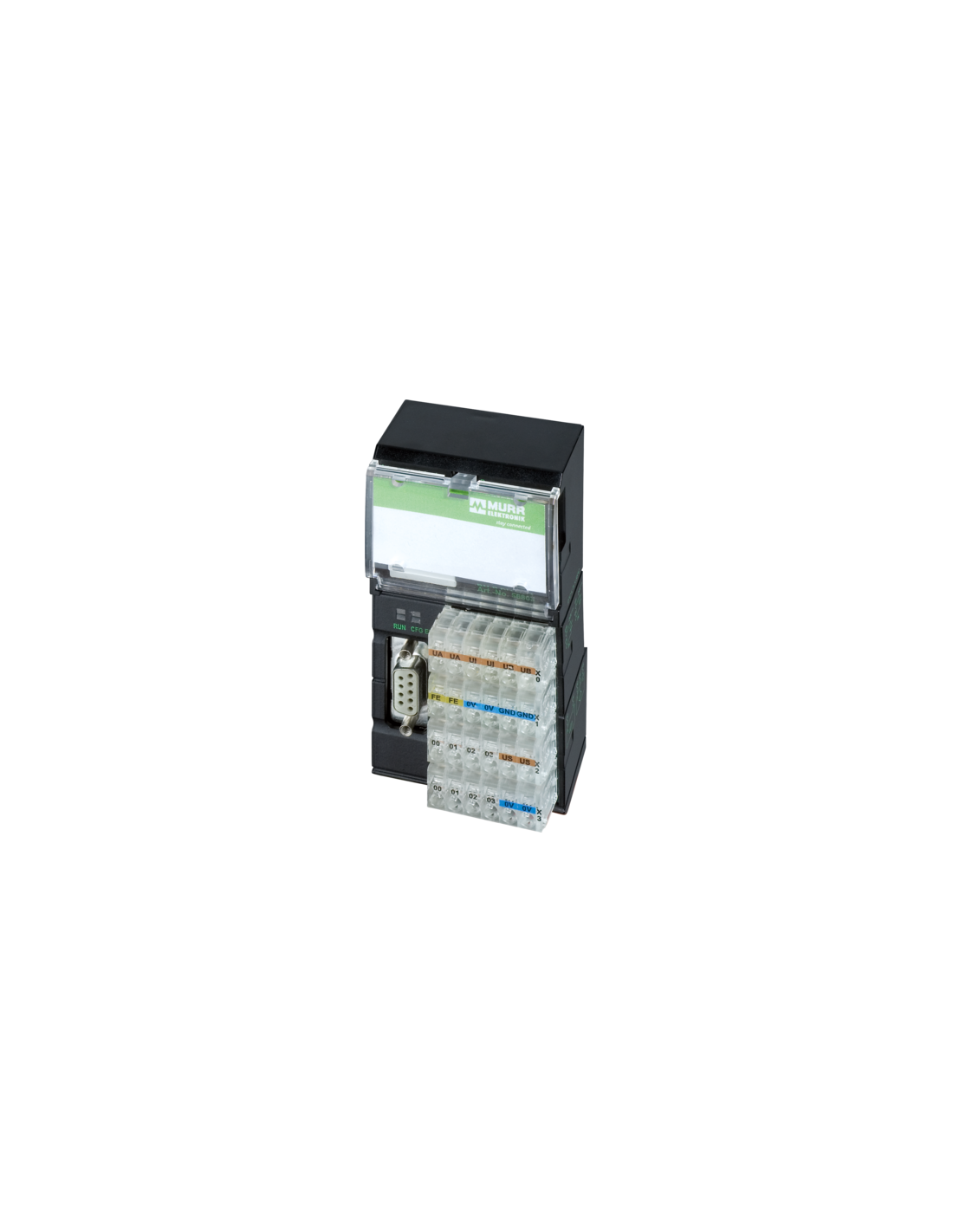

Moduł sieciowy Impact20 P DI8 DO8 Profibus – kompaktowe i niezawodne rozwiązanie do automatyki

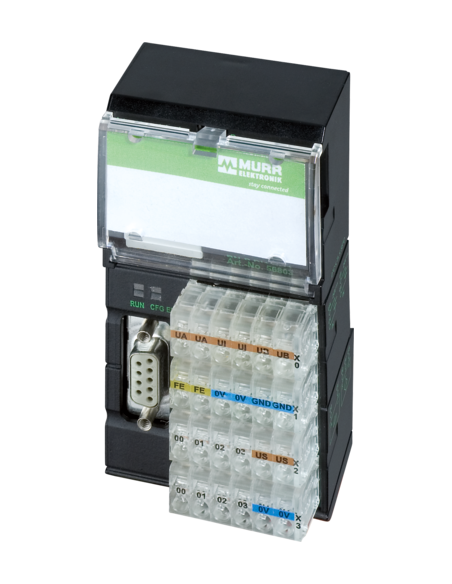

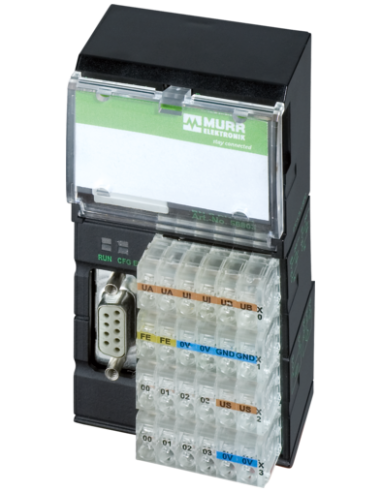

Moduł sieciowy Impact20 P DI8 DO8 Profibus (kod: 56901) to wysokiej jakości układ wejść/wyjść cyfrowych przeznaczony do zaawansowanych systemów automatyki przemysłowej. Urządzenie umożliwia łatwą rozbudowę istniejących instalacji oraz integrację z dowolnym systemem opartym na komunikacji Profibus. Zastosowanie modułu pozwala na efektywne sterowanie oraz monitorowanie urządzeń przemysłowych z wysoką precyzją i niezawodnością.
Zalety modułu wejść/wyjść cyfrowych DI8 DO8
- Osiem wejść cyfrowych PNP – przeznaczone dla 3-przewodowych czujników lub wyłączników mechanicznych.
- Osiem wyjść cyfrowych – każde o obciążalności do 2 A, z odpornością na przeciążenie i zwarcie.
- Kompaktowy rozmiar – niewielkie wymiary (117 x 56 x 47 mm) umożliwiają montaż w ograniczonej przestrzeni, na szynie DIN (EN 60715).
- Łatwy i szybki montaż – moduł wyposażony jest w zaciski sprężynowe FK, co ułatwia instalację oraz zapewnia pewność połączenia.
- Wysoki stopień ochrony IP20 – trwałe wykonanie oraz odporność na uszkodzenia elektryczne.
Zastosowania modułu Impact20 P DI8 DO8 Profibus
Urządzenie doskonale sprawdza się w systemach automatyki przemysłowej w różnych sektorach, takich jak:
- Linie produkcyjne – do sterowania maszynami i urządzeniami wykonawczymi.
- Maszyny pakujące – do integracji sygnałów wejść oraz sterowania elementami wykonawczymi.
- Systemy transportu wewnętrznego i logistycznego – do monitorowania czujników i napędów.
- Rozdzielnice przemysłowe – jako element decentralnych układów wejść/wyjść.
Najważniejsze funkcje i budowa modułu sieciowego
Impact20 P DI8 DO8 Profibus oferuje:
- Komunikację Profibus DP – z obsługą adresowania przez przełączniki obrotowe (adresy od 3 do 99).
- Rozbudowaną diagnostykę – w tym diagnozowanie napięcia, przeciążeń oraz zwarć zarówno na poziomie modułu, jak i poszczególnych kanałów (sygnalizacja LED).
- Niezawodność eksploatacyjna – normy wykonania zgodne z EN 61131-2 oraz odporność na warunki przemysłowe (zakres temperatur pracy od 0°C do 55°C).
- Modułowe przyłącza – łatwa integracja za pomocą standardowych złącz D-Sub (bus In) oraz zacisków sprężynowych dla sygnałów I/O.
Dlaczego warto wybrać Impact20 P DI8 DO8 Profibus?
Moduł sieciowy DI8 DO8 idealnie nadaje się do tworzenia zdecentralizowanych punktów sygnałowych w zaawansowanych systemach sterowania. Zapewnia elastyczność rozbudowy układu, wytrzymałość na przeciążenia oraz ochronę przed zwarciami. Dzięki kompatybilności z popularnym protokołem Profibus gwarantuje łatwą integrację z szeroką gamą urządzeń automatyki.
Impact20 P DI8 DO8 Profibus to doskonałe rozwiązanie dla nowoczesnych instalacji przemysłowych, gdzie liczy się niezawodność, szybki montaż oraz wszechstronność zastosowań.
Polecamy także inne produkty z kategorii: Impact20 »
