Wyjścia cyfrowe
DO16 - 0.5 A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
| Prąd sumaryczny UA maks. | 8 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

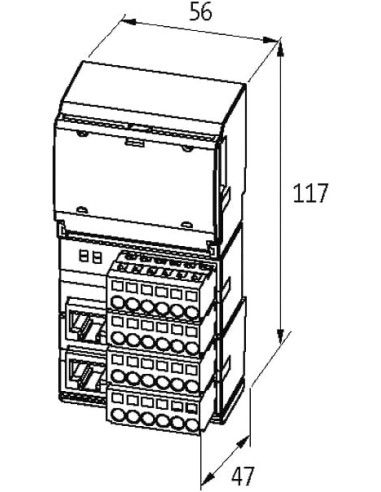

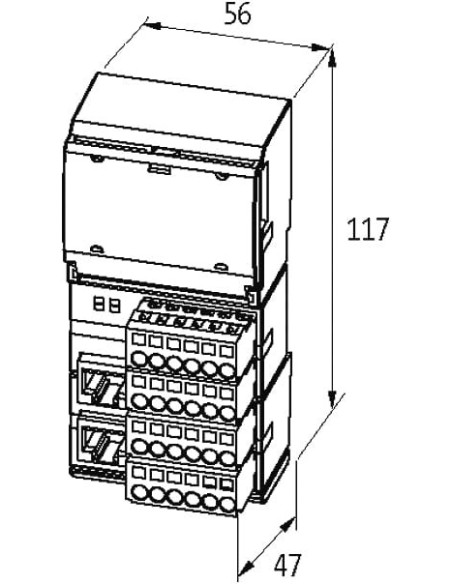

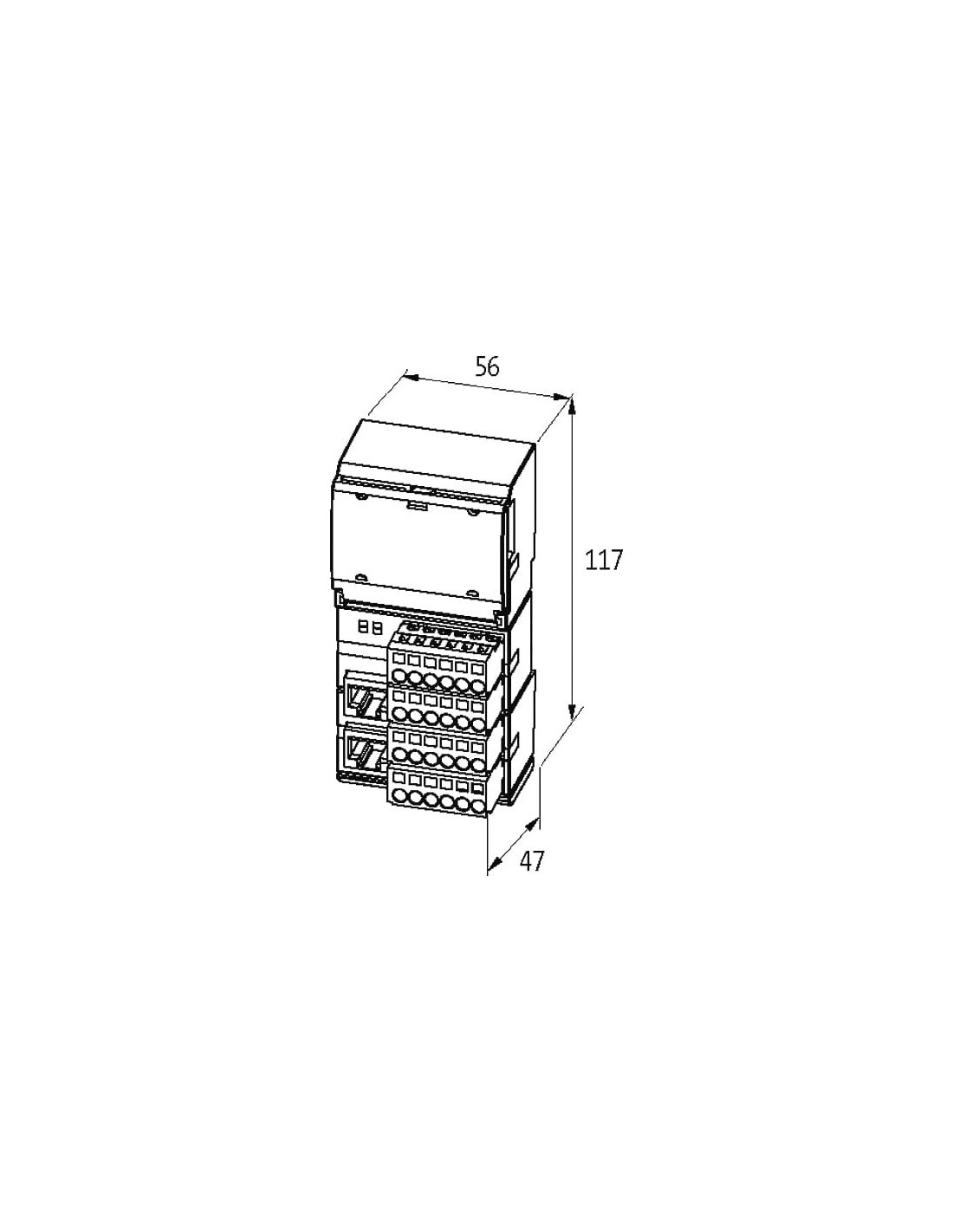

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | UI |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | UA |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | n.c. |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |
Typ przyłącza 5
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TX + |
| PIN 2 | TX - |
| PIN 3 | RX + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RX - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

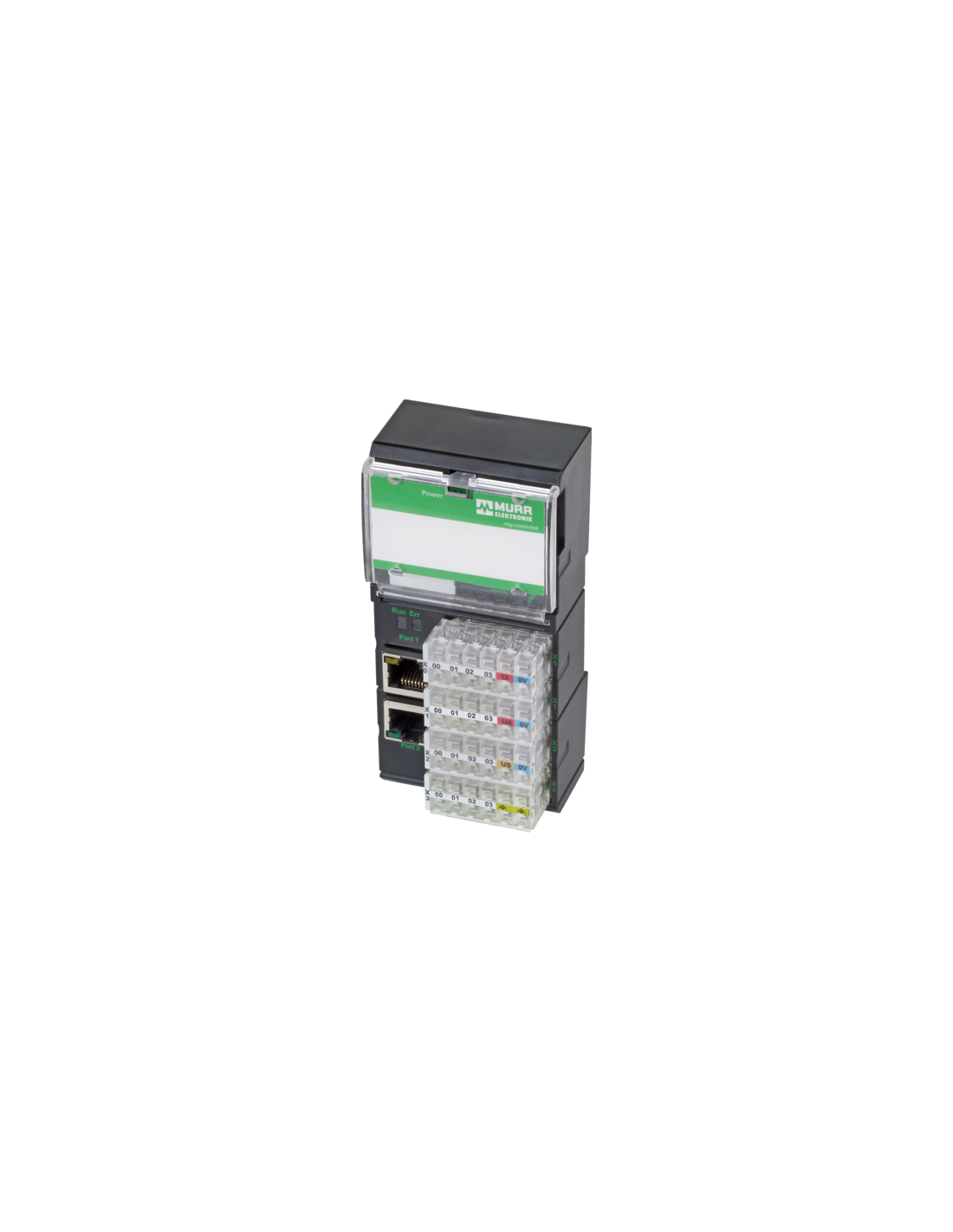

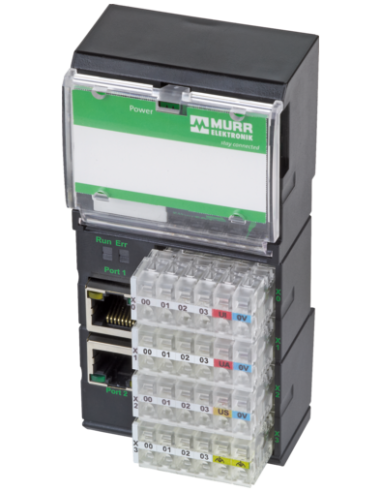

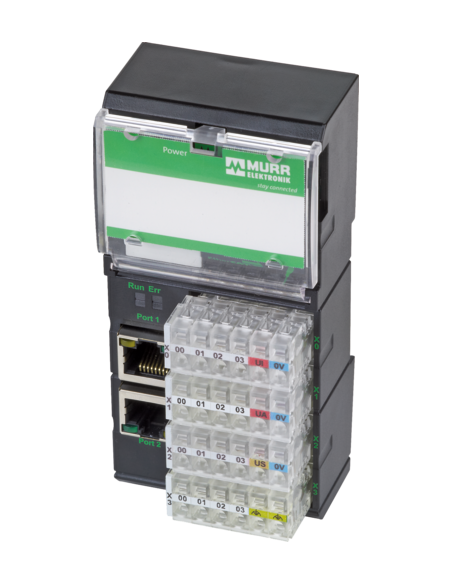

Moduł sieciowy Impact20 E DO16 56918 – Nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact20 E DO16 o kodzie produktu 56918 to urządzenie przeznaczone do przemysłowych aplikacji sterowania oraz rozproszonego systemu wejść/wyjść. Umożliwia realizację wyjść cyfrowych w standardzie Ethernet/IP, zapewniając niezawodną komunikację i efektywność w automatyzacji maszyn oraz linii produkcyjnych.
Najważniejsze zalety i możliwości wykorzystania modułu Impact20 E DO16
- Wysoka liczba wyjść cyfrowych – 16 wyjść cyfrowych (DO16), każde o obciążalności do 0,5 A, umożliwia integrację z wieloma elementami wykonawczymi w systemie automatyki.
- Niezawodność i odporność – Moduł wyposażony jest w zabezpieczenia przeciwzwarciowe i przeciążeniowe na wyjściach, co czyni go idealnym rozwiązaniem dla aplikacji wymagających wysokiego poziomu bezpieczeństwa elektrycznego.
- Prosta instalacja – Obudowa modułu umożliwia szybki montaż na szynie nośnej zgodnie z normą EN 60715 oraz zapewnia łatwy dostęp do zacisków sprężynowych, co ułatwia podłączenie przewodów o przekroju do 2,5 mm².
- Kompaktowe wymiary – Zaledwie 56 mm szerokości, 47 mm głębokości i 117 mm wysokości pozwalają na wykorzystanie modułu w rozdzielnicach o ograniczonej przestrzeni.
- Wielopoziomowa diagnostyka – Wsparcie dla diagnostyki napięciowej, zwarciowej oraz przeciążeniowej z sygnalizacją LED na poziomie kanału i całego modułu znacząco ułatwia utrzymanie ruchu i wykrywanie usterek.
- Adresowanie Ethernet/IP – Szerokie opcje adresowania (BOOTP, DHCP, przełączniki obrotowe) gwarantują elastyczność przy integracji z różnymi sieciami przemysłowymi.
Zastosowanie modułu sieciowego Impact20 E DO16 56918
Impact20 E DO16 56918 sprawdza się w instalacjach wymagających pewnej i bezpiecznej obsługi sygnałów cyfrowych, a dzięki pełnej zgodności z Ethernet/IP doskonale współpracuje z systemami sterowania PLC oraz rozbudowanymi sieciami automatyki przemysłowej. Typowe zastosowania obejmują:
- Funkcje wyjść cyfrowych w liniach produkcyjnych i montażowych,
- Sterowanie siłownikami, zaworami, silnikami i przekaźnikami,
- Integrację maszyn oraz urządzeń peryferyjnych z nadrzędnym systemem sterowania,
- Automatyzację procesów w branży spożywczej, motoryzacyjnej, logistycznej i wielu innych.
Odporność, ergonomia i bezpieczeństwo w jednym module
Obudowa modułu została wykonana z myślą o intensywnej eksploatacji przemysłowej – stopień ochrony IP20 pozwala na montaż w szafach sterowniczych, zabezpieczając układ przed wpływem zanieczyszczeń. Zastosowanie zacisków sprężynowych zwiększa niezawodność i skraca czas serwisowania. Wbudowane porty RJ45 pozwalają na łatwe połączenie z siecią Ethernet.
Podsumowanie – Impact20 E DO16 56918 do wymagających zastosowań
Impact20 E DO16 56918 to uniwersalny moduł wyjść cyfrowych, stworzony z myślą o nowoczesnej, rozproszonej automatyce przemysłowej. Dzięki zaawansowanym funkcjom diagnostycznym, doskonałym parametrom elektrycznym oraz prostocie integracji, znajduje zastosowanie w wielu branżach, umożliwiając sprawną obsługę procesów produkcyjnych.
