Wejścia cyfrowe
DI16
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,7 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |

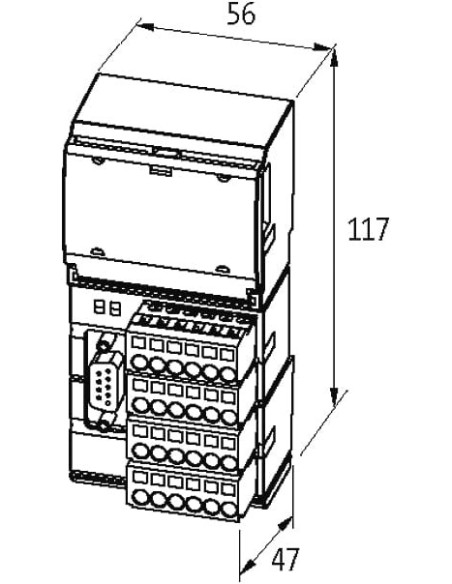

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
| Typ przyłącza 5 | X3 |
Typ przyłącza 1
| Family construction form | D-Sub |
| Gender | female |
| Kolor uchwytu stykowego | biały |
| Liczba biegunów | 9 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | B |
| PIN 4 | n.c. |
| PIN 5 | PE |
| PIN 6 | 5 V |
| PIN 7 | n.c. |
| PIN 8 | A |
| PIN 9 | n.c. |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | UI |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | n.c. |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | US |
| PIN 6 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |

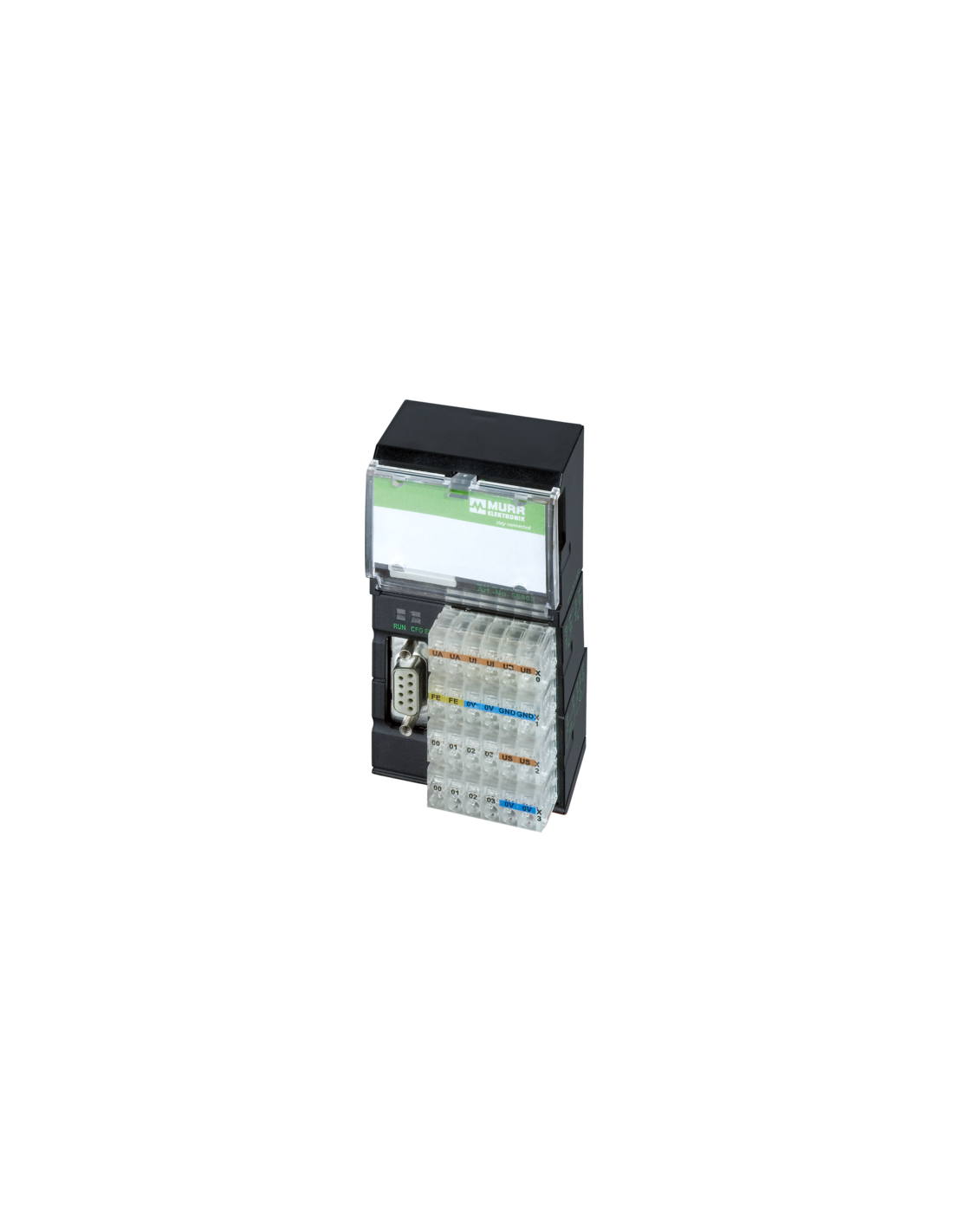

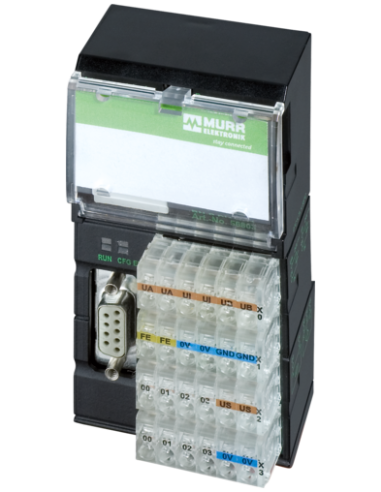

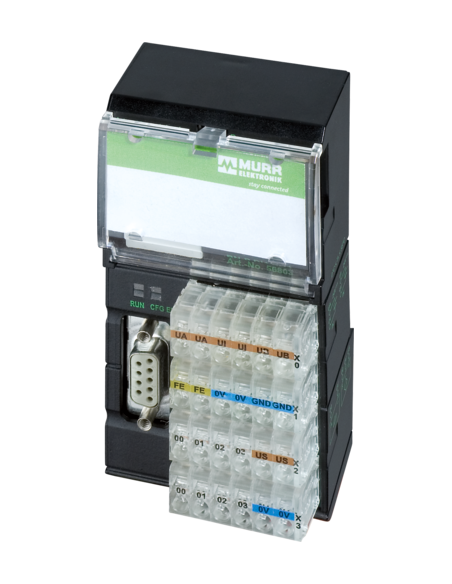

Moduł sieciowy Impact20 P DI16 Profibus 56900 – profesjonalny moduł wejść cyfrowych
Moduł sieciowy Impact20 P DI16 Profibus (kod produktu: 56900) to kompaktowe i wydajne rozwiązanie przeznaczone do **systemów automatyki przemysłowej**. Jest dedykowany dla wymagających aplikacji, umożliwiając wygodne podłączanie aż 16 cyfrowych wejść sygnałowych, co gwarantuje wysoką niezawodność działania oraz szerokie możliwości integracji z nowoczesnymi systemami sterowania.
Przeznaczenie i typowe zastosowanie Modułu Impact20 P DI16
Impact20 P DI16 Profibus znajduje zastosowanie przede wszystkim w automatyce przemysłowej, liniach produkcyjnych, instalacjach maszynowych oraz w rozbudowanych systemach sterowania. Dzięki zgodności z magistralą Profibus DP doskonale sprawdza się wszędzie tam, gdzie kluczowe znaczenie ma szybka komunikacja, diagnostyka oraz bezawaryjność podczas pracy ciągłej.
- Integracja z rozdzielnicami i szafami sterowniczymi
- Zbieranie sygnałów z czujników i przycisków przemysłowych
- Kontrola wejść PNP z urządzeniami 3-przewodowymi (czujniki, wyłączniki mechaniczne)
- Rozbudowa istniejących instalacji sterujących w oparciu o Profibus
- Aplikacje wymagające elastycznego montażu na szynie DIN (EN 60715)
Najważniejsze zalety Modułu Impact20 P DI16 Profibus
- Kompaktowe wymiary (117 x 56 x 47 mm) pozwalają na łatwą instalację nawet w niewielkich przestrzeniach szaf sterowniczych.
- Wysoka jakość wykonania potwierdzona certyfikatami oraz zgodnością z normą EN 61131-2.
- Wysoka wytrzymałość prądowa wejść (do 0,7 A na wejście) oraz odporność na przeciążenia i zwarcia.
- Możliwość precyzyjnej diagnostyki – wbudowane wskaźniki LED oraz funkcje diagnostyczne (niedociążenie, zwarcia, brak napięcia) umożliwiają szybką reakcję serwisową.
- Łatwa instalacja dzięki zastosowaniu zacisków sprężynowych (typ FK) oraz czytelnemu oznaczeniu złączy.
- Elastyczne podłączenie dzięki oddzielnym zaciskom dla poszczególnych kanałów, wspólnym przewodom zasilającym oraz szerokiemu zakresowi temperatur pracy (od 0°C do 55°C).
Możliwości połączeń i integracji – złącza i interfejsy
Moduł wyposażony jest w złącza:
- D-Sub 9-pinowy (Bus In) do komunikacji Profibus
- Kilkupozycyjne zaciski sprężynowe (po 6 pinów) dla wejść cyfrowych oraz przewodów zasilających
Zastosowanie
obrotowych przełączników adresowych pozwala na łatwą konfigurację adresów w sieci Profibus (zakres od 3 do 99).
Bezpieczeństwo i odporność – stopień ochrony IP20
Urządzenie zaprojektowano zgodnie z normą IP20, co pozwala na bezpieczną pracę w środowisku przemysłowym – montaż w szafach i rozdzielnicach elektrycznych. Odporność na przeciążenia, zwarcia oraz szeroki zakres temperatur roboczych dodatkowo zwiększają niezawodność w trudnych warunkach eksploatacji.
Dlaczego warto wybrać Impact20 P DI16 Profibus?
- Kompaktowość i modułowa konstrukcja – oszczędność miejsca w szafach sterowniczych
- Wygodna identyfikacja stanów wejść i diagnostyka problemów
- Integracja z kluczowymi systemami Profibus stosowanymi w automatyce
Impact20 P DI16 Profibus to uniwersalny moduł cyfrowych wejść dla profesjonalnych zastosowań przemysłowych, zapewniający niezawodne i szybkie podłączenie nawet 16 sygnałów wejściowych do rozbudowanych systemów sterowania.
