Wejścia/wyjścia cyfrowe
DI8 DO8 - 2 A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny maks. | 8 A |
| Prąd sumaryczny UA maks. | 8 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Obciążalność prądowa maks. | 0,7 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | UI |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | UA |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | US |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |
Typ przyłącza 5
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TX + |
| PIN 2 | TX - |
| PIN 3 | RX + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RX - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

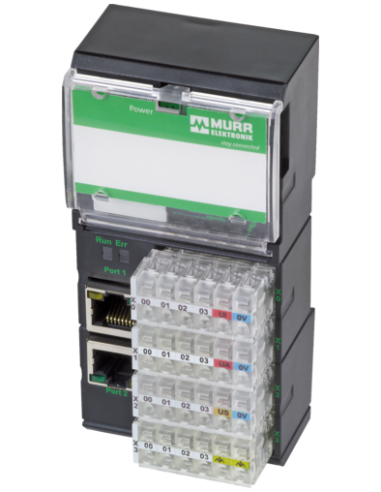

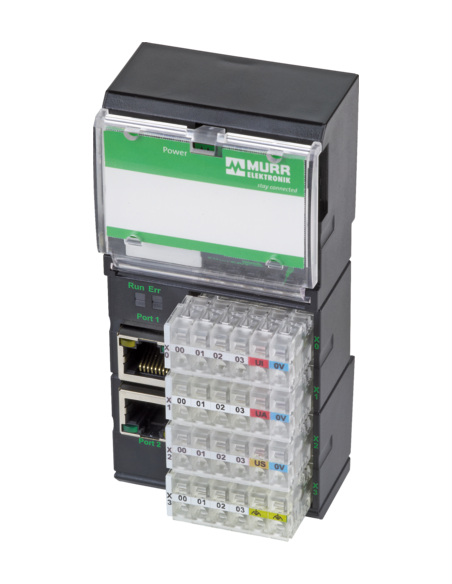

Moduł sieciowy Impact20 E DI8 DO8 56917 – nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact20 E DI8 DO8 56917 to zaawansowane urządzenie przeznaczone do integracji systemów automatyki w środowisku przemysłowym. Moduł umożliwia efektywne zarządzanie wejściami i wyjściami cyfrowymi, oferując aż 8 wejść cyfrowych (DI8) oraz 8 wyjść cyfrowych (DO8, 2 A na wyjście). Urządzenie zostało wyposażone w praktyczne, przejrzyste złącza sprężynowe, które ułatwiają szybki i pewny montaż w szafie sterowniczej na typowej szynie DIN (EN 60715).
Zalety i typowe zastosowania modułu Impact20 E DI8 DO8
Impact20 E DI8 DO8 56917 znajduje zastosowanie w wielu branżach przemysłowych, w tym w automatyzacji maszyn i linii produkcyjnych, w systemach sterowania procesami, a także w przemyśle motoryzacyjnym i logistycznym. Dzięki komunikacji Ethernet/IP oraz kompatybilności z licznymi systemami sterowania, moduł zapewnia elastyczność i łatwość integracji zarówno w nowych, jak i istniejących instalacjach.
- Prosta i szybka instalacja – dzięki kompaktowej, wąskiej obudowie oraz zasilaniu 24 V DC.
- Odporność na przeciążenia i zwarcia – zabezpieczenia na poziomie wejść i wyjść podnoszą bezpieczeństwo całej instalacji.
- Wyraźna sygnalizacja LED – diagnostyka na poziomie modułu oraz każdego kanału osobno.
- Bezpieczeństwo i niezawodność – wysoki stopień ochrony IP20 oraz całkowicie zalana obudowa zwiększają odporność na niekorzystne warunki pracy.
- Wielość połączeń – możliwość podłączania różnorodnych urządzeń dzięki przemyślanej konstrukcji zacisków.
Niezawodna komunikacja i diagnostyka – sieć Ethernet/IP
Moduł Impact20 E DI8 DO8 56917 obsługuje nowoczesną komunikację poprzez sieć Ethernet/IP, zapewniając szybki transfer danych oraz łatwą integrację z oprogramowaniem i sterownikami zgodnymi z tym standardem. Moduł wspiera adresowanie poprzez BOOTP, DHCP oraz przełączniki obrotowe, co pozwala na optymalną konfigurację w zależności od potrzeb aplikacji.
Zaawansowane funkcje diagnostyczne umożliwiają szybką lokalizację usterek oraz monitoring pracy zarówno na poziomie całego modułu, jak i poszczególnych kanałów – także w czasie rzeczywistym. Wyraźne wskaźniki LED informują o statusie połączenia, zasilania oraz ewentualnych przeciążeniach i zwarciach.
Wytrzymałość, kompaktowa budowa i łatwość montażu

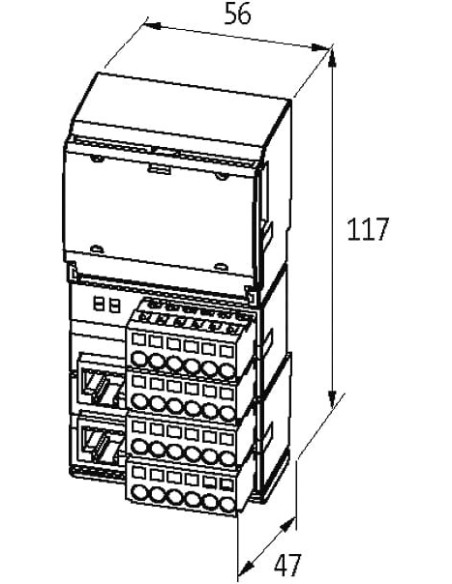

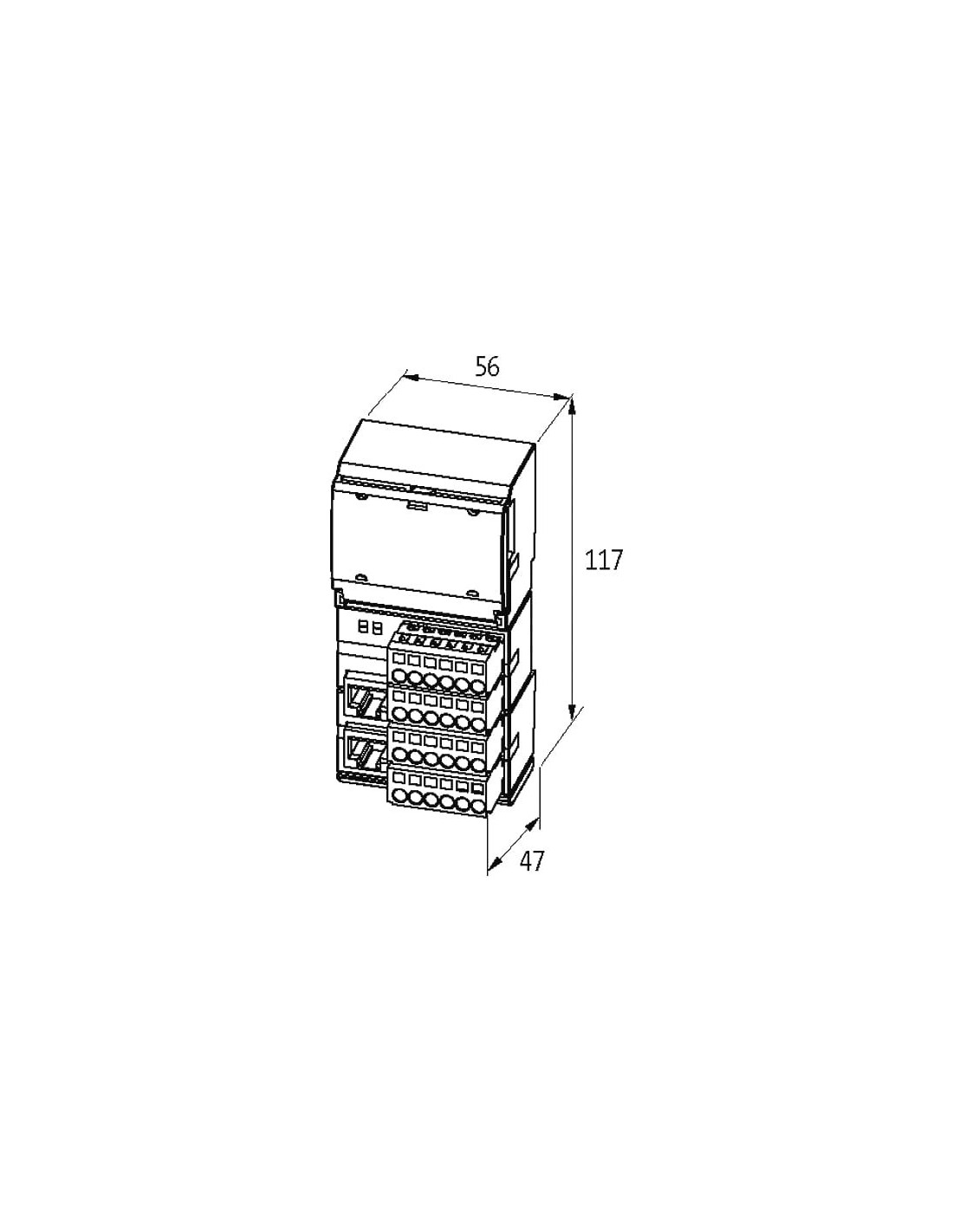

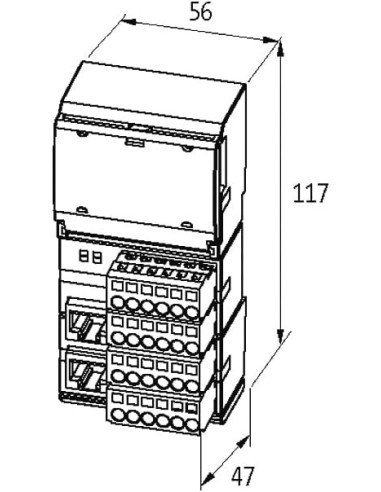

Impact20 E DI8 DO8 zaprojektowano z myślą o trwałości oraz oszczędności miejsca w szafie sterowniczej. Wymiary urządzenia to jedynie 117 mm wysokości, 56 mm szerokości i 47 mm głębokości, co ułatwia montaż nawet w ograniczonej przestrzeni. Solidna konstrukcja oraz zaciski sprężynowe typu FK zapewniają trwałe i pewne podłączenie przewodów o przekroju do 2,5 mm².
Parametry środowiskowe – praca w trudnych warunkach
Moduł przeznaczony jest do pracy w szerokim zakresie temperatur od 0°C do 55°C, a możliwość przechowywania w temperaturze do 70°C gwarantuje bezpieczny transport i magazynowanie. Stopień ochrony IP20 sprawia, że moduł idealnie nadaje się do stosowania w szafach sterowniczych, gdzie wymagana jest niezawodność i bezpieczeństwo.
Podsumowanie – wszechstronny moduł do rozproszonych systemów IO
Impact20 E DI8 DO8 56917 to solidny, nowocześnie zaprojektowany moduł sieciowy stworzony z myślą o zastosowaniach w zaawansowanej automatyce przemysłowej. Oferuje szerokie możliwości integracji, wysoką wytrzymałość mechaniczną oraz pełną diagnostykę pracy, co przekłada się na optymalizację produkcji i minimalizację przestojów w zakładach przemysłowych.
