Dostępny
1× Niemcy (VDE) żółty
1× RJ45, 8-pin metal, CAT6A (żeński/żeński)
1× wycięcie pod RJ45
Połącz produkt
Przewód sygnałowyPokaż wszystko
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 87,5 mm |
| Szerokość | 50,7 mm |
| Głębokość | 43 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -5 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
Niemcy (VDE)
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 16 A |
| Typ połączenia | Zaciski sprężynowe FK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat6a |
| Sposób zamykania | Blokada zatrzaskowa |

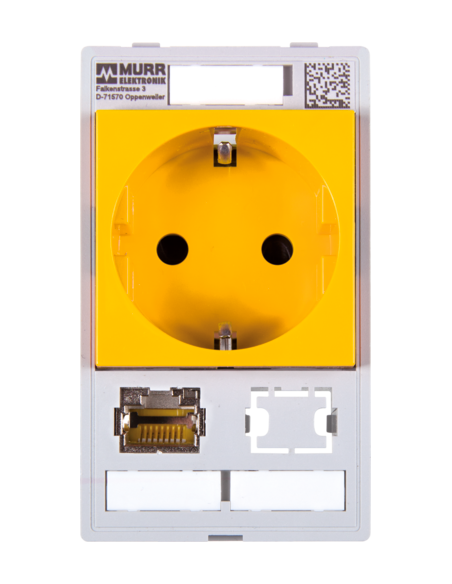

Moduł interfejsu Modlink MSDD 4000-68000-4590001 – gniazdo VDE i port RJ45 CAT6A
Moduł interfejsu Modlink MSDD 4000-68000-4590001 to profesjonalne rozwiązanie przeznaczone do zastosowań przemysłowych, serwisowych oraz laboratoryjnych. Umożliwia wygodne podłączenie urządzeń elektrycznych oraz przesyłanie sygnału dzięki wbudowanemu gniazdu zasilającemu i portowi komunikacyjnemu RJ45. Moduł został zaprojektowany z myślą o łatwej integracji w systemach automatyki i szafach sterowniczych, co zwiększa bezpieczeństwo i funkcjonalność stanowisk pracy.
Kluczowe cechy modułu interfejsu MSDD Murrelektronik
- Wielofunkcyjność – połączenie gniazda zasilającego typu niemieckiego (VDE) oraz portu komunikacyjnego RJ45 kategorii CAT6A umożliwia jednoczesne zasilanie i komunikację sieciową.
- Bezpieczny dostęp serwisowy – moduł zapewnia łatwy i szybki dostęp do instalacji bez konieczności otwierania szafy sterowniczej, co minimalizuje ryzyko nieautoryzowanego dostępu oraz przerw w pracy.
- Solidna konstrukcja – wysokiej jakości materiały i precyzyjne wykonanie gwarantują trwałość oraz niezawodność nawet w wymagających warunkach przemysłowych.
- Wysoki stopień ochrony – konstrukcja spełnia normę ochrony IP20, co zapewnia odpowiednią ochronę elementów przed czynnikami zewnętrznymi w kontrolowanych środowiskach.
Zastosowanie modułu interfejsu – gdzie wykorzystać?
Moduł interfejsu Modlink MSDD znajduje zastosowanie przede wszystkim w szafach sterowniczych, automatyce przemysłowej, liniach produkcyjnych oraz na stanowiskach kontrolno-pomiarowych. Ułatwia dostęp serwisowy do komunikacji sieciowej dzięki standardowemu złączu RJ45 oraz możliwości doprowadzenia zasilania przez gniazdo VDE.
- Modernizacja i serwis szaf sterowniczych
- Bezpłatny dostęp do sieci Ethernet (np. w celu diagnostyki, programowania lub rozbudowy systemów)
- Zastosowania laboratoryjne i testowe
- Panele operatorskie oraz stanowiska techniczne
Wytrzymałość i certyfikowane bezpieczeństwo
Moduł posiada certyfikaty jakości, potwierdzające zgodność z wymaganiami branżowymi. Jest wytrzymały mechanicznie, odporny na standardowe czynniki środowiskowe oraz łatwy w montażu, co zapewnia stabilność połączeń i długą żywotność, a wbudowane elementy zabezpieczające chronią zarówno podłączane urządzenia, jak i instalację.
Podsumowanie – nowoczesny interfejs dla przemysłu
Modlink MSDD to praktyczne rozwiązanie usprawniające obsługę i modernizację systemów automatyki. Zastosowanie uniwersalnych gniazd i portów, kompaktowe wymiary oraz łatwość instalacji czynią go nieodzownym elementem efektywnych i bezpiecznych systemów przemysłowych.
