Dostępny
1× Chiny (biały)
1× RJ45, 8-pin metal, CAT6A (żeński/żeński)
1× wycięcie pod RJ45
Połącz produkt
Przewód sygnałowyPokaż wszystko
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 87,5 mm |
| Szerokość | 50,7 mm |
| Głębokość | 30,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -5 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
China (CCC)
| Przekrój przyłącza jednożyłowego maks. | 4 mm² |
| Przekrój przyłącza wielożyłowego/drobnożyłowego maks. | 4 mm² |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 10 A |
| Typ połączenia | Zaciski śrubowe SK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat6a |
| Sposób zamykania | Blokada zatrzaskowa |

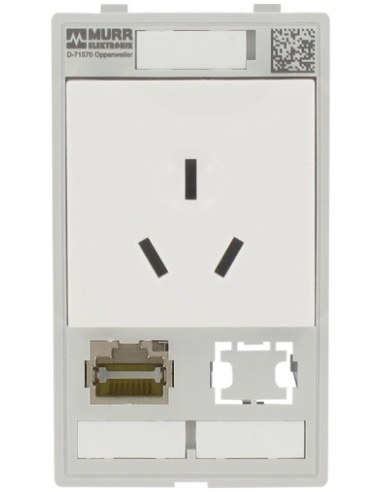

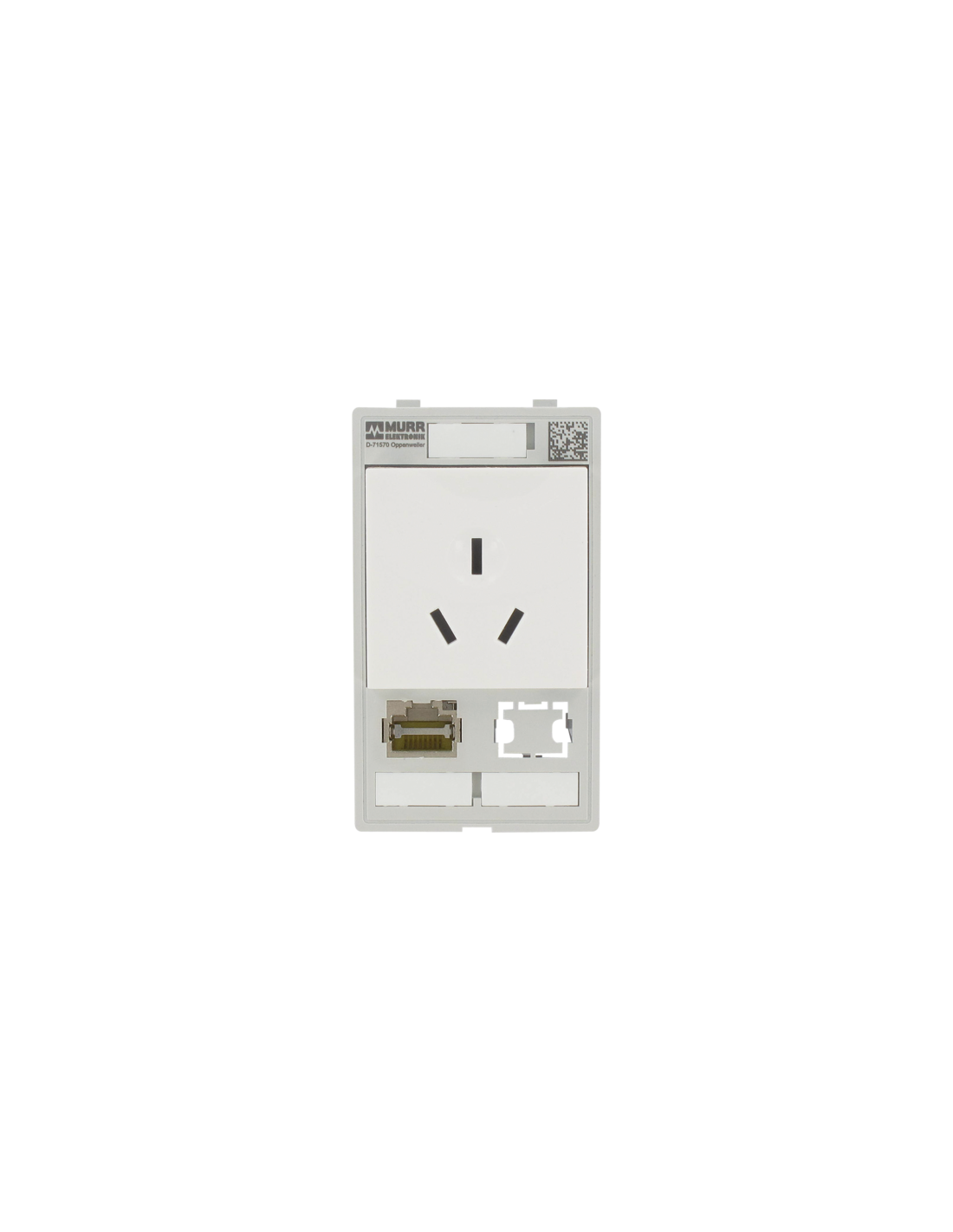

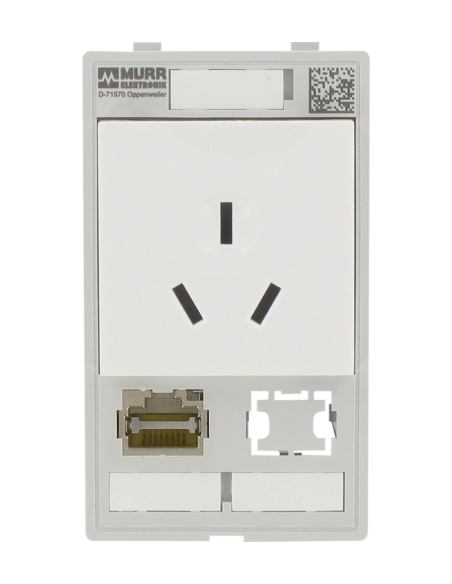

Moduł interfejsu Modlink MSDD 4000-68000-4580001 — Złącze sieciowe i zasilające do szaf sterowniczych
Moduł interfejsu Modlink MSDD 4000-68000-4580001 to kompaktowe i funkcjonalne rozwiązanie do połączeń w szafach sterowniczych oraz instalacjach przemysłowych. Łączy w sobie praktyczne gniazdo zasilania typu chińskiego oraz złącze RJ45 (Cat6A), zapewniając szybkie podłączenie zarówno zasilania, jak i sieci Ethernet bez konieczności otwierania szafy czy przerywania pracy urządzeń.
Zastosowania i korzyści z użycia modułu interfejsu z gniazdem RJ45
Moduł jest przeznaczony do montażu w szafach sterowniczych, rozdzielnicach, stanowiskach laboratoryjnych oraz wszędzie tam, gdzie wymagane jest bezpieczne i wygodne doprowadzenie zasilania oraz sygnału Ethernet. Pozwala na szybkie połączenie infrastruktury bez ingerencji w wnętrze rozdzielni, co znacząco skraca czas obsługi serwisowej i eliminuje ryzyko niepożądanych awarii sprzętu podczas konserwacji.
- Bezproblemowe podłączanie zasilania oraz sieci Ethernet dzięki wbudowanemu gniazdu RJ45 oraz gniazdu zasilania typu chińskiego (biały, 2+PE, 10A/250V).
- Wysoka jakość transmisji danych — obsługa standardu Cat6A umożliwia wykorzystanie szybkiego Ethernetu, niezbędnego w nowoczesnych instalacjach przemysłowych.
- Łatwość montażu dzięki wycięciu pod RJ45 i otworowi gwintowanemu M4 do montażu płyty ekranującej.
- Bezpieczna eksploatacja — stopień ochrony IP20 i blokada zatrzaskowa złącza RJ45 gwarantują ochronę oraz trwałość połączeń.
- Szeroki zakres aplikacji — zastosowanie w automatyce przemysłowej, szafach IT, laboratoriach i systemach testowych.
Parametry techniczne i wytrzymałość modułu interfejsu Modlink MSDD
Obudowa o wymiarach 87,5 mm x 50,7 mm x 30,7 mm zapewnia kompaktowe i estetyczne wykonanie modułu, umożliwiając jego integrację nawet w ograniczonych przestrzeniach. Moduł przystosowany jest do pracy w szerokim zakresie temperatur roboczych od -5°C do +50°C oraz może być przechowywany w temperaturach od -10°C do +60°C.
Wbudowane gniazdo RJ45 umożliwia transmisję danych do 42,4 V DC (UL), maksymalny prąd pracy wynosi 175 mA (UL), a zastosowana blokada zatrzaskowa gwarantuje stabilność połączenia przewodu sygnałowego. Maksymalny przekrój przewodów przyłączeniowych wynosi 4 mm² zarówno dla przewodów jednożyłowych, jak i wielożyłowych.
Typowe zastosowania modułu gniazda chińskiego z interfejsem RJ45
Moduł interfejsu Modlink MSDD znajduje zastosowanie w:
- Rozdzielnicach i szafach sterowniczych
- Stacjach kontrolno-pomiarowych
- Systemach automatyki przemysłowej
- Laboratoriach i stanowiskach testowych
Uniwersalne gniazdo zasilania i zaawansowany port RJ45 czynią ten moduł idealnym wyborem dla osób poszukujących rozwiązania gwarantującego szybki dostęp do zasilania oraz sieci Ethernet, wspierając efektywną konserwację i diagnostykę w środowisku przemysłowym.
