1× VDE żółty
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× wycięcie FI
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 116 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Niemcy (VDE)
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 16 A |
| Typ połączenia | Zaciski sprężynowe FK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

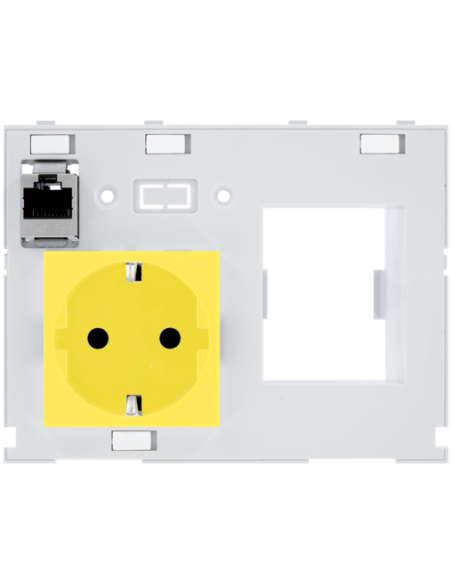

Moduł interfejsu Modlink MSDD 4000-68000-4390001 – Przemysłowy panel przyłączeniowy z gniazdem VDE i portem RJ45
Moduł interfejsu Modlink MSDD 4000-68000-4390001 to uniwersalne rozwiązanie do rozbudowy systemów automatyki przemysłowej oraz szaf sterowniczych. Zintegrowane gniazdo VDE (żółte) oraz port RJ45 CAT5e umożliwiają szybki i bezpieczny dostęp do zasilania elektrycznego oraz komunikacji sieciowej Ethernet bez konieczności otwierania drzwi szafy sterowniczej lub rozdzielnicy.
Zastosowania panelu przyłączeniowego z gniazdem VDE oraz portem RJ45
Moduł Modlink MSDD 4000-68000-4390001 sprawdza się wszędzie tam, gdzie konieczna jest bezpieczna i wygodna obsługa zewnętrznych urządzeń elektrycznych oraz serwisowanie instalacji sieciowych. Produkt znajduje zastosowanie m.in. w:
- Sterowniach i szafach automatyki przemysłowej
- Stacjach serwisowych i laboratoriach technicznych
- Rozdzielnicach elektrycznych
- Serwerowniach i pomieszczeniach infrastruktury IT
- Stanowiskach produkcyjnych
Zalety modułu interfejsu Modlink MSDD
Łączność Ethernet — zintegrowany port RJ45 8-pin CAT5e (metalowy, żeński/żeński) umożliwia podłączanie przewodów sieciowych w standardzie Ethernet, spełniając wymagania przemysłowe pod względem niezawodności transmisji danych.
Bezpieczne zasilanie — gniazdo VDE w kolorze żółtym pozwala na bezpośrednie podłączenie narzędzi elektrycznych i urządzeń serwisowych do 250 V AC oraz maksymalnego prądu 16 A, natomiast styk ochronny gwarantuje prawidłową ochronę przeciwporażeniową.
Szybki montaż — moduł przystosowany do wygodnej zabudowy panelowej, z wycięciem na zamek typu FI oraz sprężynowymi zaciskami przyłączeniowymi FK (do 2,5 mm²).
Wytrzymała konstrukcja — odporność na typowe temperatury magazynowania (5–40°C) oraz trwałe, przemysłowe wykonanie sprawiają, że produkt jest odpowiedni nawet do intensywnej eksploatacji.
Przejrzysty i estetyczny panel — wyraźnie oznaczone pole gniazda oraz portu RJ45 z miejscem na dodatkowe akcesoria lub oznaczenia.
Typowe możliwości i rozbudowa aplikacji automatyki
Moduł interfejsu Modlink MSDD 4000-68000-4390001 pozwala na wygodną rozbudowę istniejących systemów o dodatkowe punkty przyłączowe dla sieci i zasilania. Umożliwia także szybkie połączenie serwisowe i testowe, zwiększając bezpieczeństwo oraz oszczędzając czas podczas konserwacji lub diagnostyki urządzeń.
- Łatwy dostęp podczas serwisu automatyki
- Bezpośrednie podłączenie testerów sieciowych i komputerów serwisowych
- Błyskawiczne podłączenie zasilania narzędzi pomiarowych lub komputerów
Zastosowanie w profesjonalnych zakładach przemysłowych, centrach logistycznych oraz wszędzie tam, gdzie wymagana jest podwyższona niezawodność i funkcjonalność paneli interfejsowych.
