Dostępny
RJ45; RJ45; USB (A)
2× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× USB 3.0 (żeński/żeński) typ A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 70,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 1,5 A |
| Specyfikacja USB | 3.0 |
| Szybkość transmisji danych maks. | 5000 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

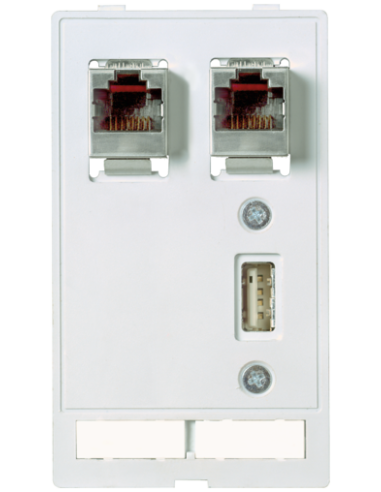

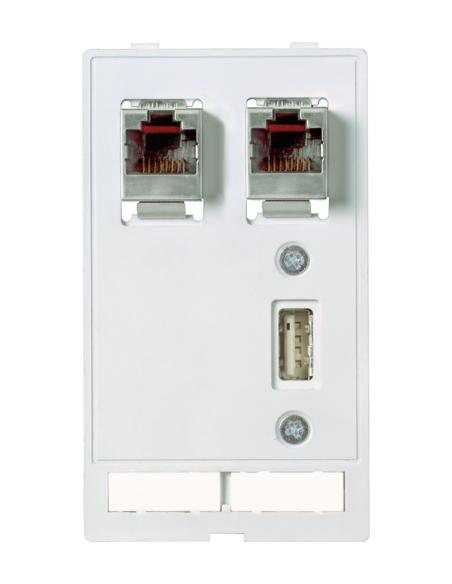

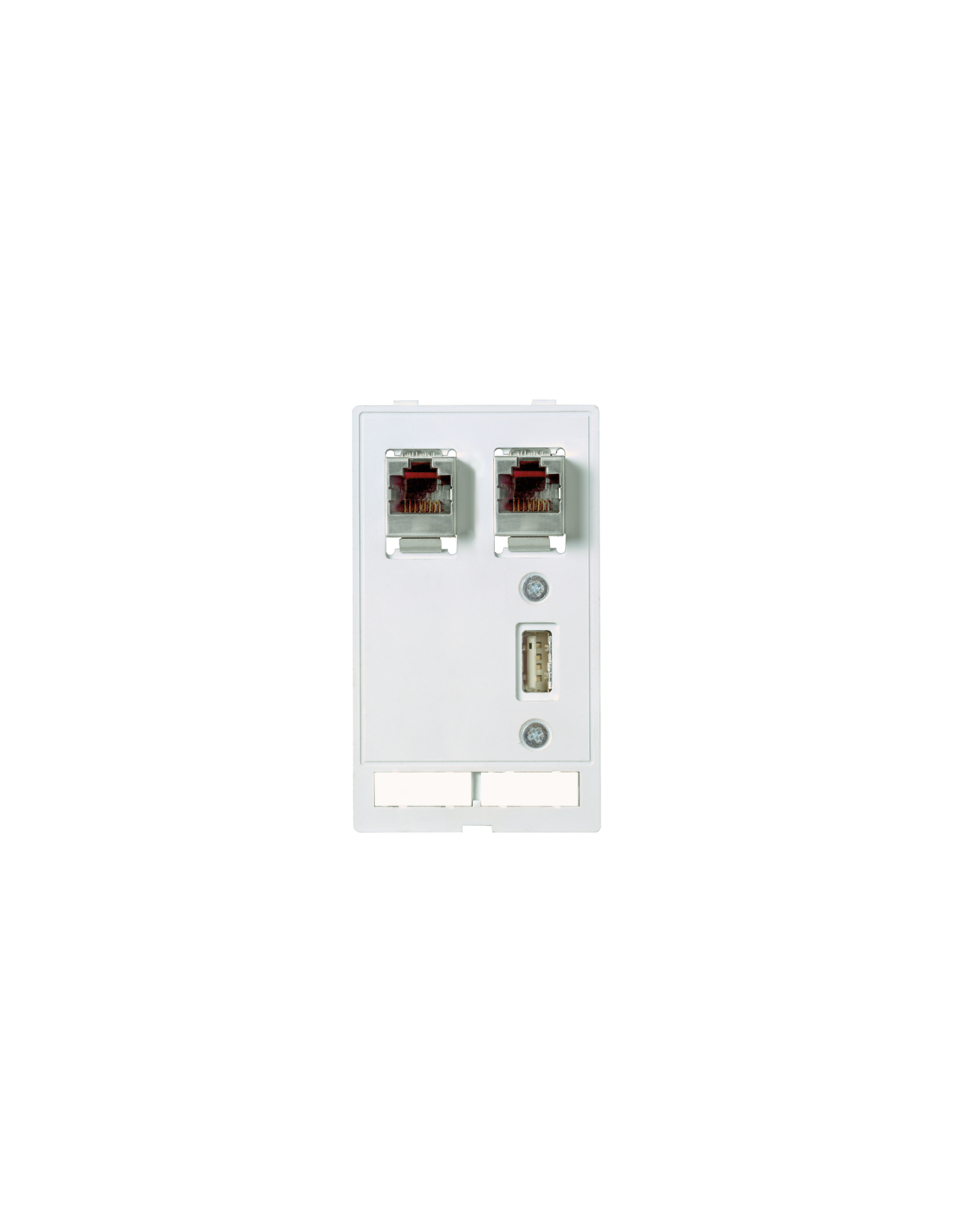

Moduł interfejsu Modlink MSDD 4000-68000-0940000 – panel połączeniowy RJ45 i USB 3.0
Moduł interfejsu Modlink MSDD o kodzie 4000-68000-0940000 to wysokiej klasy panel komunikacyjny przeznaczony do zastosowań przemysłowych oraz automatyki. Wyposażony jest w dwa metalowe porty RJ45 (8-pin, żeński/żeński, kat. 5e) oraz port USB 3.0 typ A (żeński/żeński), co znacząco podnosi funkcjonalność oraz zakres integracji w szafach sterowniczych, panelach operatorskich czy stanowiskach produkcyjnych.
Zastosowanie i możliwości wykorzystania interfejsu Modlink MSDD
Moduł Modlink MSDD umożliwia wygodne i bezpieczne podłączanie urządzeń peryferyjnych oraz sieciowych bez konieczności otwierania szafy sterowniczej. Znajduje zastosowanie w:
- Automatyce przemysłowej – szybkie aktualizacje oprogramowania, diagnostyka oraz monitoring pracy urządzeń.
- Stanowiskach serwisowych – ułatwiony dostęp serwisowy do systemów sterowania za pomocą portów USB 3.0 oraz Ethernet.
- Panelach operatorskich – efektywne podłączanie urządzeń komunikacyjnych oraz przesyłanie danych z dużą prędkością.
- Szafach sterowniczych i rozdzielnicach – bezpieczne połączenie sieciowe oraz USB bez ingerencji w części elektryczne.
Zalety modułu interfejsu Modlink MSDD 4000-68000-0940000
- Uniwersalne połączenia: dwa gniazda RJ45 oraz port USB 3.0 typ A oferują szerokie możliwości komunikacyjne.
- Bezpieczeństwo i wygoda: montaż modułu na drzwiach szafy lub panelach pozwala na dostęp do połączeń zewnętrznych bez otwierania obudowy.
- Wysoka prędkość transmisji: port USB 3.0 umożliwia przesyłanie danych z prędkością do 5 Gbit/s, co przyspiesza prace serwisowe i produkcyjne.
- Niezawodność i trwałość: metalowe gniazda RJ45 oraz solidna konstrukcja gwarantują odporność na uszkodzenia mechaniczne i długotrwałą pracę w trudnych warunkach przemysłowych.
- Łatwość instalacji: przystosowanie do montażu na standardowych płytach panelowych, wygodne gwintowane otwory M4 oraz blokada zatrzaskowa dla szybkiej obsługi.
Typowe aplikacje panelu komunikacyjnego RJ45 + USB 3.0
Panel połączeniowy Modlink MSDD jest szczególnie ceniony w zakładach produkcyjnych, centrach logistycznych, branży spożywczej, farmaceutycznej oraz wszędzie tam, gdzie kluczowe jest wygodne i szybkie uzyskanie dostępu do systemów sterujących bez przerywania pracy urządzeń.
Urządzenie pozwala również na podłączanie programatorów, kluczy USB, przewodów serwisowych czy sieci LAN, zapewniając jednocześnie szczelność i bezpieczeństwo instalacji przemysłowej.
