Dostępny
RJ45; USB (A); SUB-D9
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× USB 3.0 (żeński/żeński) typ A
1× SUB-D9 (żeński/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 70,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 1,5 A |
| Specyfikacja USB | 3.0 |
| Szybkość transmisji danych maks. | 5000 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
SUB-D9
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D9 |
| Forma konstrukcyjna rodziny tył | SUB-D9 |
| Gender | female |
| Płeć tył | female |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 9 |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

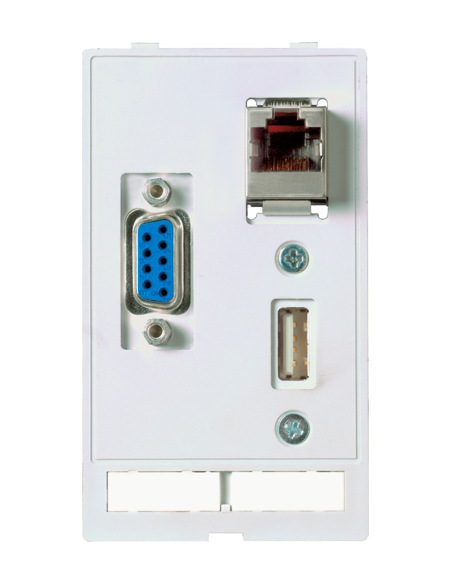

Moduł interfejsu Modlink MSDD 4000-68000-1440000 – uniwersalne rozwiązanie do komunikacji przemysłowej
Moduł interfejsu Modlink MSDD 4000-68000-1440000 to nowoczesny i wysoce funkcjonalny panel złącz, dedykowany do szerokiego zakresu zastosowań przemysłowych. Urządzenie umożliwia wygodny i bezpieczny dostęp do interfejsów komunikacyjnych maszyn, bez konieczności otwierania szafy sterowniczej. Zastosowanie tego modułu pozwala znacząco podnieść poziom bezpieczeństwa pracy oraz zminimalizować przestoje podczas konserwacji czy diagnostyki systemów automatyki.
Kluczowe złącza w module Modlink MSDD
Modlink MSDD wyposażony jest w trzy najczęściej stosowane interfejsy:
- Złącze RJ45 – 8-pinowe gniazdo typu Cat5e, idealne do podłączania sieci Ethernet i transmisji danych w standardzie przemysłowym.
- Złącze USB 3.0 typ A – umożliwia transfer danych z prędkością do 5000 Mbit/s, co doskonale sprawdza się w diagnostyce i programowaniu urządzeń.
- Złącze SUB-D9 – 9-pinowe gniazdo typu żeńskiego, często stosowane do połączeń RS232 oraz innych transmisji szeregowych.
Każde złącze zostało wykonane z wysokiej jakości materiałów, co zapewnia trwałość i odporność na intensywną eksploatację w wymagających warunkach przemysłowych.
Zalety zastosowania modułu Modlink MSDD 4000-68000-1440000
- Ułatwiona diagnostyka oraz serwisowanie instalacji automatyki bez potrzeby otwierania szafy sterowniczej.
- Zwiększone bezpieczeństwo pracy – eliminacja ryzyka porażenia prądem oraz zanieczyszczenia wnętrza szafy.
- Szybka i wygodna integracja z istniejącymi systemami, dzięki standardowym, uniwersalnym złączom.
- Wysoka kompatybilność z typowymi przewodami sygnałowymi oraz urządzeniami przemysłowymi.
- Kompaktowa obudowa (wymiary: 88 × 51 × 70,4 mm) umożliwia montaż nawet w ograniczonych przestrzeniach.
- Solidne wykonanie oraz odporność na niekorzystne warunki magazynowania i pracy.
Typowe zastosowania modułu interfejsu Modlink MSDD
Modlink MSDD 4000-68000-1440000 znajduje zastosowanie w wielu branżach przemysłowych, w tym:
- Sterowanie maszynami i liniami produkcyjnymi
- Automatyka budynkowa
- Nowoczesne systemy produkcji i logistyki
- Laboratoria techniczne oraz instalacje testowe
- Serwis i obsługa techniczna infrastruktury przemysłowej
Moduł interfejsu umożliwia łatwe podłączenie komputerów serwisowych, programatorów, narzędzi diagnostycznych oraz urządzeń sieciowych.
Moduł interfejsu Modlink MSDD – gwarancja niezawodnej komunikacji
Modlink MSDD to doskonały wybór dla profesjonalistów, którzy oczekują niezawodności, wygody oraz uniwersalności w codziennych zastosowaniach przemysłowych. Wysokie parametry techniczne, zróżnicowane interfejsy oraz solidna konstrukcja sprawiają, że jest to rozwiązanie chętnie wykorzystywane przez automatyków oraz integratorów systemów.
