1× Włochy (CEI 23-16)
1× RJ45, 8-pin metal, CAT6A (żeński/żeński)
1× wycięcie pod RJ45
Połącz produkt
Przewód sygnałowyPokaż wszystko
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 87,5 mm |
| Szerokość | 50,7 mm |
| Głębokość | 30,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -5 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
Włochy (CEI 23-16)
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG maks. | 12 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 16 A |
| Typ połączenia | Zaciski śrubowe SK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat6a |
| Sposób zamykania | Blokada zatrzaskowa |

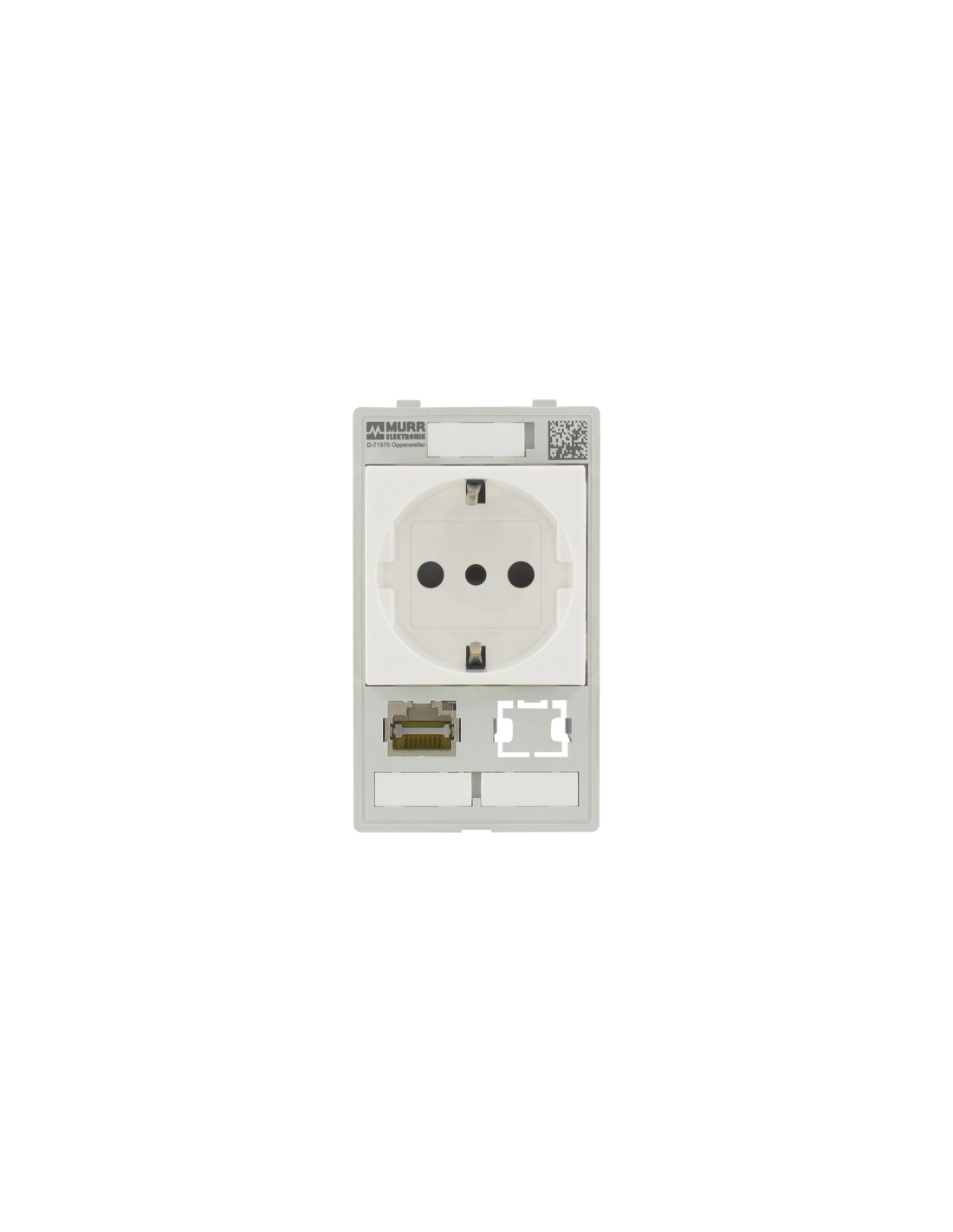

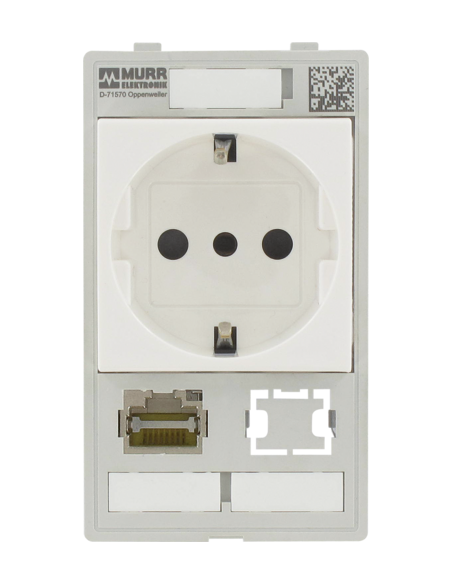

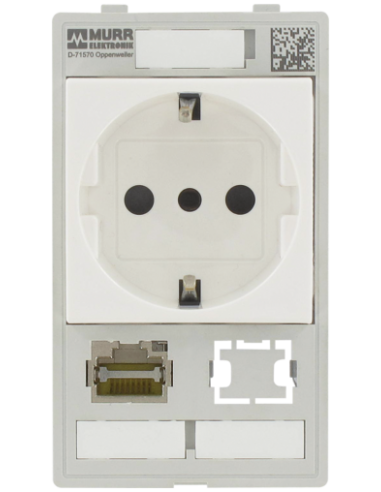

Moduł interfejsu Modlink MSDD 4000-68000-4530001 – gniazdo włoskie z portem RJ45 CAT6A
Moduł interfejsu Modlink MSDD 4000-68000-4530001 to nowoczesne rozwiązanie, które umożliwia łatwy montaż oraz bezpieczny dostęp do zasilania i sieci wewnątrz szaf sterowniczych, paneli maszyn czy stanowisk serwisowych. Produkt łączy w sobie gniazdo elektryczne typu włoskiego (CEI 23-16) oraz port RJ45 Cat6a, umożliwiając jednoczesne podłączenie zasilania i transmisję danych.
Kompaktowa konstrukcja sprawia, że moduł doskonale sprawdza się wszędzie tam, gdzie kluczowa jest oszczędność miejsca oraz łatwy dostęp do interfejsów podczas prac konserwacyjnych, diagnostycznych czy programistycznych. Moduł pozwala na wygodne prowadzenie prac serwisowych bez konieczności otwierania drzwi szafy sterowniczej, co zwiększa bezpieczeństwo techników oraz urządzeń.
Możliwości wykorzystania modułu interfejsowego
- Serwis i diagnostyka maszyn – umożliwia szybkie podłączenie laptopa, analizatora sieci lub innych urządzeń diagnostycznych bez zakłócania pracy instalacji.
- Bezpieczny dostęp do zasilania – gniazdo spełnia włoskie normy CEI 23-16, zapewniając bezpieczne użytkowanie w warunkach przemysłowych.
- Podłączenie sieci Ethernet – złącze RJ45 kompatybilne z Cat6A gwarantuje szybki transfer danych do urządzeń automatyki, sterowników PLC oraz systemów SCADA.
- Montaż w szafach sterowniczych – produkt przeznaczony do zabudowy w panelach drzwiowych szaf sterowniczych oraz rozdzielnic.
Najważniejsze zalety produktu Modlink MSDD 4000-68000-4530001
- Wielofunkcyjność – połączenie gniazda zasilającego oraz szybkiego portu sieciowego w jednym module.
- Łatwy montaż – dedykowane wycięcia montażowe, niewielkie wymiary: wysokość 87,5 mm, szerokość 50,7 mm, głębokość 30,7 mm.
- Ochrona IP20 – zapewnia podstawowe zabezpieczenie przed ciałami obcymi i przypadkowym kontaktem.
- Trwałość i bezpieczeństwo – odporność na temperatury pracy od -5°C do +50°C, podwyższona niezawodność w środowisku przemysłowym.
- Solidność połączeń – śrubowe zaciski SK w gnieździe elektrycznym oraz metalizowany port RJ45 ze stabilnym zatrzaskiem.
Stosowanie modułów interfejsu Modlink MSDD pozwala na spełnienie wymogów przepisów BHP oraz norm bezpieczeństwa, szczególnie podczas serwisowania maszyn i urządzeń przemysłowych. Dzięki szerokiej kompatybilności moduł znajduje zastosowanie w branżach takich jak automatyka, energetyka, przemysł spożywczy, farmaceutyczny oraz transportowy.
