Dostępny
RJ45; RJ45; USB; USB (A)
2× RJ45, 8-pin metal, CAT5e (żeński/żeński)
2× USB (żeński/żeński/kabel 0.7 m) typ A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC (UL) | 42,4 V |
| Prąd roboczy maks. | 500 mA |
| Specyfikacja USB | 2.0 |
| Szybkość transmisji danych maks. | 480 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

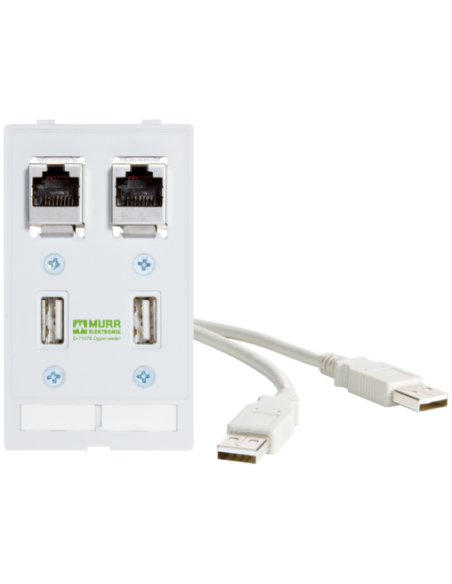

Moduł interfejsu Modlink MSDD 4000-68000-0990000 – nowoczesne rozwiązanie dla szaf sterowniczych
Moduł interfejsu Modlink MSDD o kodzie produktu 4000-68000-0990000 to funkcjonalny panel montażowy zaprojektowany z myślą o efektywnym i bezpiecznym dostępie do portów komunikacyjnych w szafach automatyki przemysłowej. Umożliwia on bezpośrednie podłączenie urządzeń diagnostycznych, serwisowych lub sieciowych, bez konieczności otwierania szafy sterowniczej i przerywania pracy instalacji.
Funkcjonalne porty RJ45 i USB – szerokie możliwości połączeń
Panel wyposażony jest w dwa porty RJ45 (8-pin, Cat5e, metalowe, żeńskie) oraz dwa porty USB typu A (żeńskie, z dołączonym przewodem o długości 0,7 m). Umożliwia to podłączenie zarówno urządzeń sieciowych (Ethernet), jak i sprzętów obsługujących USB 2.0, co znacząco zwiększa uniwersalność rozwiązania.
- RJ45 – łatwe podłączenie komputerów, sterowników PLC, modułów komunikacyjnych
- USB – szybkie połączenie nośników danych, programatorów, kluczy sprzętowych i innych urządzeń diagnostycznych
Zalety i możliwe zastosowania interfejsu Modlink MSDD
Modlink MSDD znajduje zastosowanie wszędzie tam, gdzie wymagana jest wygodna oraz bezpieczna obsługa portów komunikacyjnych na froncie szafy sterowniczej, bez konieczności jej otwierania. Główne zalety produktu:
- Zwiększenie bezpieczeństwa – brak potrzeby otwierania drzwi szafy podczas serwisu eliminuje ryzyko porażenia prądem i chroni wewnętrzne komponenty przed kurzem oraz wilgocią.
- Łatwa integracja – panel o standardowych wymiarach (88 × 51 × 45 mm) z prostym montażem i otworami gwintowanymi M4 zgodnymi z typowymi systemami szaf.
- Szybkość działania – umożliwia diagnostykę oraz aktualizacje sterowników bez długotrwałego zatrzymywania maszyn czy demontażu paneli.
- Wysoka przepustowość – transfer do 480 Mbit/s (USB 2.0) gwarantuje sprawną obsługę urządzeń wymagających szybkiego przesyłu danych.
Typowe zastosowania panelu interfejsowego Modlink MSDD
Urządzenie doskonale sprawdza się m.in. w:
- automatyce przemysłowej i procesowej
- szafach sterowniczych maszyn i linii produkcyjnych
- instalacjach wymagających regularnej diagnostyki serwisowej
- centrach danych oraz systemach zarządzania infrastrukturą IT i przemysłową
Panel interfejsowy Modlink MSDD umożliwia bezpieczne, szybkie i wygodne połączenie urządzeń zewnętrznych bez ingerencji w zamkniętą przestrzeń szafy sterowniczej – to niezawodne rozwiązanie dla nowoczesnych zakładów produkcyjnych i profesjonalnych instalatorów.
