Dostępny
1× NEMA 1-15 (port lutowany)
2× RJ45, 8-pin metal, CAT5e (żeński/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 25 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
USA
| Geometria przyłącza | 4.8 x 0.5 mm |
| Napięcie robocze AC | 125 V |
| Prąd roboczy | 15 A |
| Typ połączenia | Port lutowany |
| Liczba biegunów | 2 + PE |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

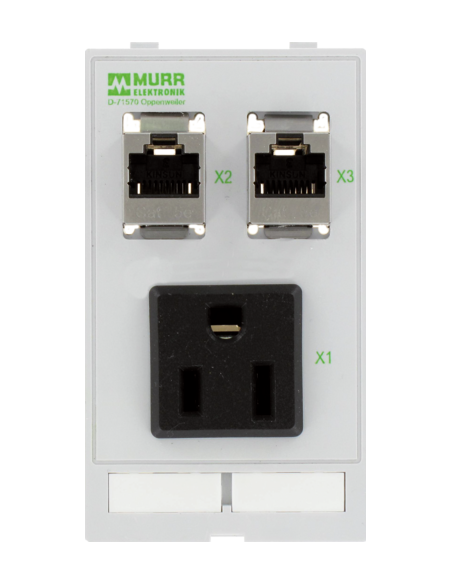

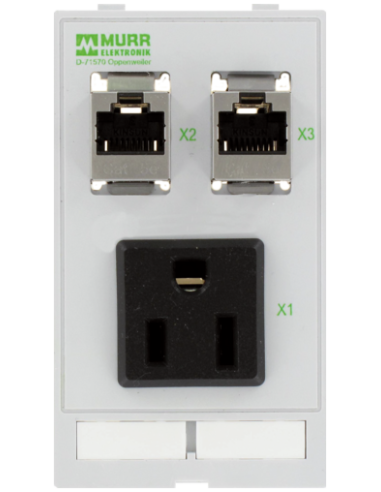

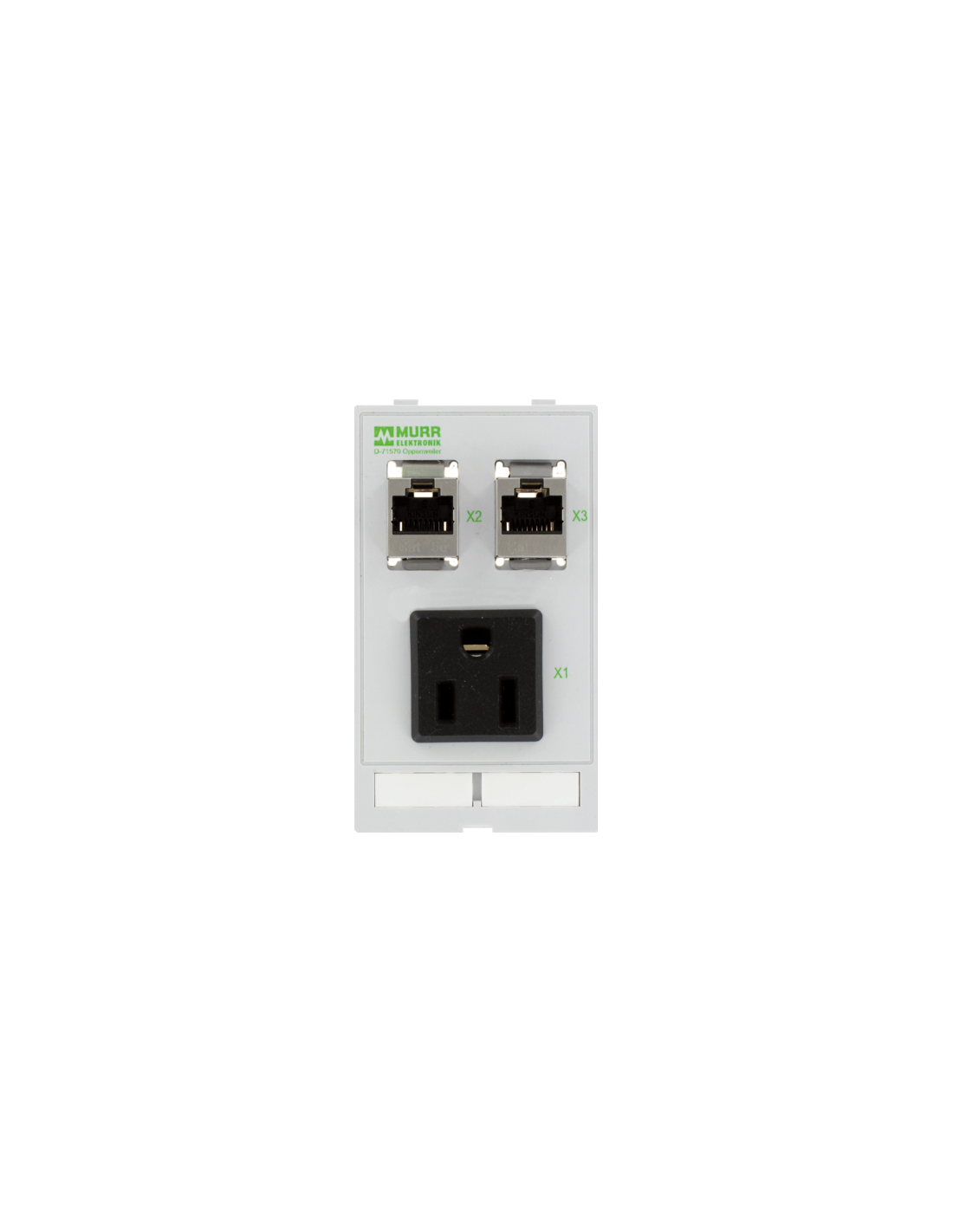

Moduł interfejsu Modlink MSDD 4000-68000-4060000 – Wielofunkcyjne Złącze Panelowe
Moduł interfejsu Modlink MSDD 4000-68000-4060000 to zaawansowany element wyposażenia rozdzielnic i szaf sterowniczych, umożliwiający szybkie podłączenie zewnętrznych urządzeń oraz mediów komunikacyjnych. Urządzenie zostało wyposażone w port NEMA 1-15 (port lutowany) oraz dwa złącza RJ45 8-pin kategorii Cat5e, co zapewnia pełną kompatybilność z najpopularniejszymi standardami komunikacyjnymi wykorzystywanymi w przemyśle, automatyce i teleinformatyce.
Uniwersalne zastosowanie w przemyśle i automatyce
Moduł Modlink MSDD doskonale sprawdzi się w aplikacjach, w których istnieje potrzeba okresowego serwisowania, testowania lub rozszerzenia funkcjonalności urządzeń bez konieczności otwierania szafy sterowniczej. Pozwala to zwiększyć bezpieczeństwo pracy oraz wygodę obsługi instalacji:
- Serwis i diagnostyka maszyn
- Podłączanie komputerów serwisowych lub urządzeń testowych
- Wprowadzanie lub wyprowadzanie sygnałów komunikacyjnych Ethernet
- Podłączenie zasilania pomocniczego
- Ułatwienie migracji starszych instalacji do nowoczesnych standardów
Najważniejsze cechy i zalety modułu Modlink MSDD
Wielofunkcyjność i wygoda użytkowania: połączenie klasycznego gniazda NEMA 1-15 oraz dwóch portów RJ45 umożliwia przesył zarówno sygnałów zasilających, jak i danych w jednym kompaktowym urządzeniu.
Kompaktowa budowa: niewielkie wymiary (wysokość 88 mm, szerokość 51 mm, głębokość 25 mm) pozwalają na łatwą instalację, nawet w ciasnych rozdzielnicach i panelach sterowniczych.
Bezpieczeństwo pracy: zastosowanie montażu panelowego umożliwia wykonanie połączeń elektrycznych i komunikacyjnych bez otwierania rozdzielnicy, co znacznie zwiększa bezpieczeństwo personelu obsługującego.
Wytrzymała konstrukcja i wysoka jakość wykonania: metalowe złącza RJ45 zapewniają odporność na wielokrotne cykle podłączania i odłączania, a blokada zatrzaskowa gwarantuje pewne połączenie nawet w trudnych warunkach przemysłowych.
Typowe zastosowania modułu Modlink MSDD
- Szafy automatyki przemysłowej
- Panele operatorskie i serwisowe
- Infrastruktura sieciowa w zakładach produkcyjnych
- Systemy sterowania budynków (BMS)
- Laboratoria i stanowiska testowe
Moduł interfejsu Modlink MSDD 4000-68000-4060000 to niezastąpiony element w nowoczesnych instalacjach, w których wymaga się wygodnego dostępu do zasilania oraz linii komunikacyjnych bez przerywania pracy całego systemu. Ergonomiczna konstrukcja i wszechstronność zastosowań sprawiają, że urządzenie cieszy się dużym zainteresowaniem wśród integratorów systemów przemysłowych oraz służb utrzymania ruchu.
