RJ45; USB (A); DVI
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× USB 2.0 (żeński/żeński) typ A
1× DVI (żeński/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC (UL) | 42,4 V |
| Prąd roboczy maks. | 500 mA |
| Specyfikacja USB | 2.0 |
| Szybkość transmisji danych maks. | 480 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |
DVI
| Napięcie robocze AC maks. | 40 V |
| Prąd roboczy maks. | 1,5 A |
| Forma konstrukcyjna rodziny tył | DVI |
| Gender | female |
| Płeć tył | female |
| Liczba biegunów | 24 + 4 |

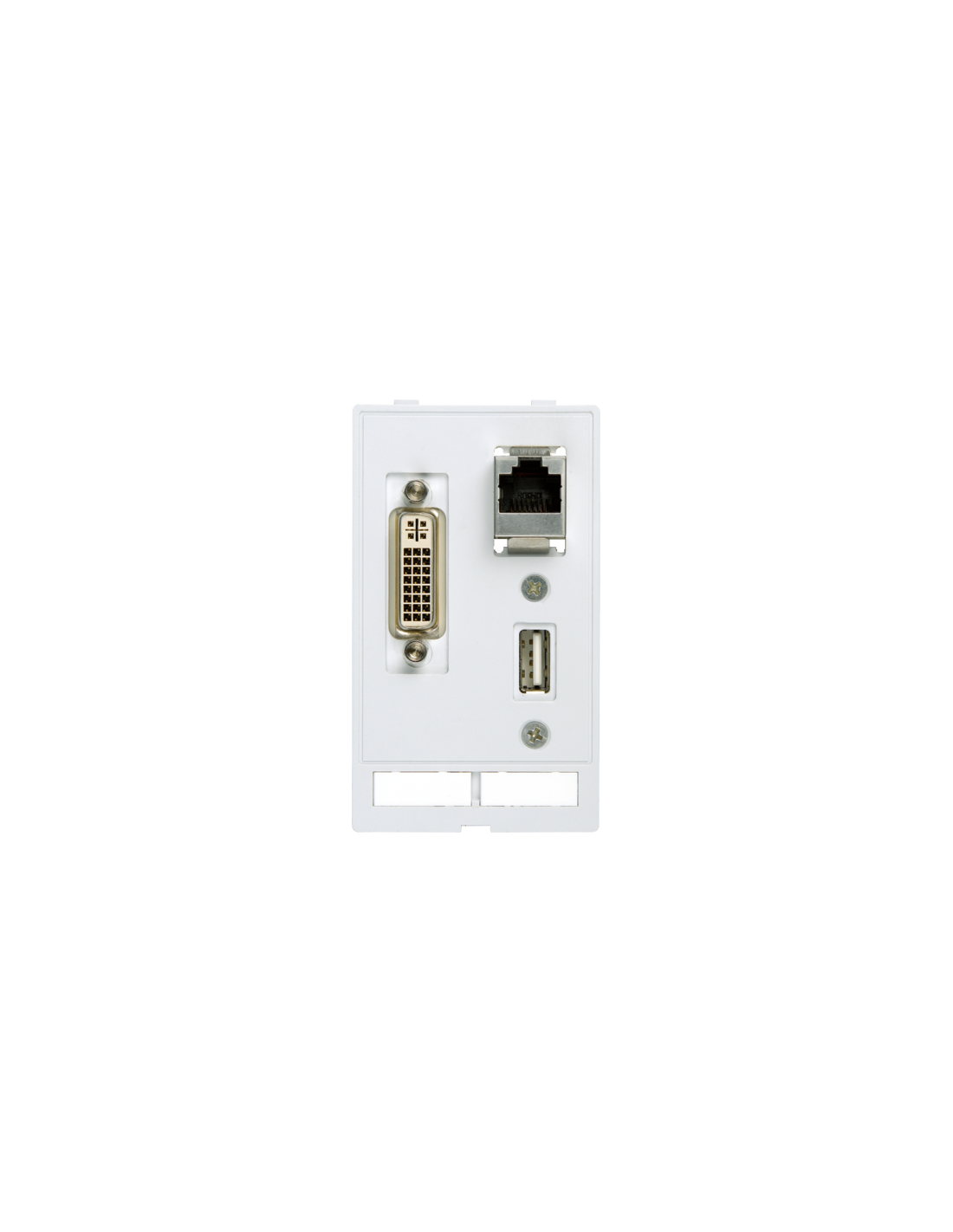

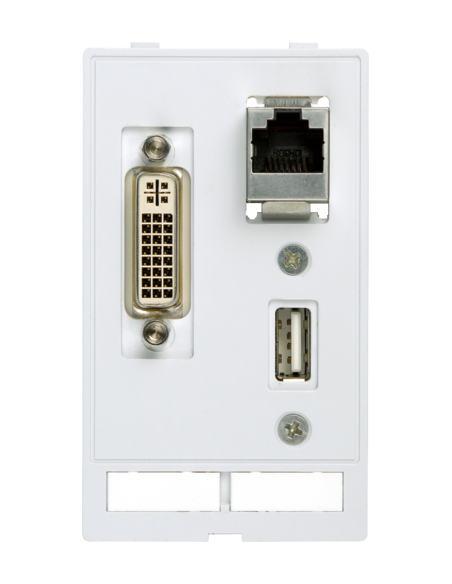

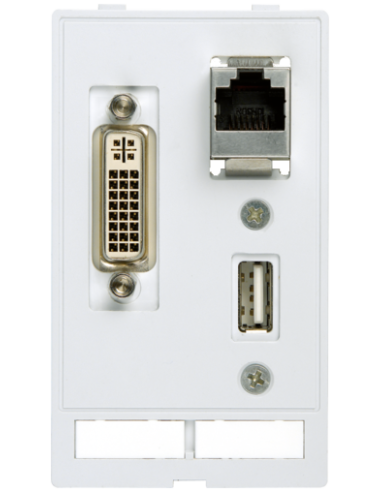

Moduł interfejsu Modlink MSDD 4000-68000-0820000 – zaawansowany panel przyłączeniowy RJ45, USB, DVI
Moduł interfejsu Modlink MSDD 4000-68000-0820000 to nowoczesne rozwiązanie dedykowane do szybkiego i bezpiecznego prowadzenia połączeń sygnałowych w szafach sterowniczych oraz panelach automatyki przemysłowej. Wielofunkcyjny panel umożliwia wygodne wyprowadzenie portów RJ45, USB 2.0 oraz DVI w jednym, łatwym do montażu module. Rozwiązanie gwarantuje szybki dostęp serwisowy i transparentną komunikację dla wielu zastosowań: od przemysłowych systemów sterowania, przez integrację komputerów, po monitoring i zarządzanie systemami IT.
Złącza RJ45, USB i DVI w jednym module – uniwersalność połączeń
Modlink MSDD 4000-68000-0820000 wyposażony jest w:
- 1× RJ45 8-pin (dwa gniazda żeńskie, kategoria CAT5e, metalowa obudowa) – zapewnia szybkie połączenie sieciowe Ethernet bez konieczności otwierania szafy sterowniczej,
- 1× USB 2.0 typ A (żeńskie/żeńskie) – umożliwia łatwe podłączanie urządzeń USB i transfer danych do 480 MBit/s,
- 1× DVI (żeńskie/żeńskie) – idealne rozwiązanie do podłączania monitorów przemysłowych lub systemów wizyjnych.
Wszystkie złącza posiadają solidne blokady zatrzaskowe, zapewniające pewność połączenia i odporność na przypadkowe rozłączenie podczas pracy w trudnych warunkach przemysłowych.
Solidna konstrukcja i niezawodność w wymagających warunkach
Wytrzymała obudowa oraz kompaktowe wymiary (88 × 51 × 45 mm) umożliwiają dopasowanie oraz oszczędność miejsca w rozdzielniach elektrycznych. Zakres temperatur pracy i przechowywania (-10°C do 60°C) czyni ten moduł idealnym wyborem do środowisk o podwyższonych wymaganiach klimatycznych. Certyfikaty bezpieczeństwa potwierdzają wysoką jakość i niezawodność produktu.
Zastosowania modułu Modlink MSDD 4000-68000-0820000
Moduł znajduje zastosowanie w wielu branżach i aplikacjach:
- Automatyka przemysłowa – szybkie serwisowanie i rozbudowa infrastruktury bez przerywania pracy instalacji,
- Systemy sterowania i robotyka – bezpieczne prowadzenie i testowanie sygnałów w czasie rzeczywistym,
- Infrastruktura IT i monitoring – wygodne wyprowadzenie portów do urządzeń sieciowych i ekranów HMI,
- Panele operatorskie i szafy elektryczne – profesjonalne wykonanie połączeń sygnałowych przy zachowaniu estetyki oraz wysokiej odporności na uszkodzenia mechaniczne.
Dzięki uniwersalnym złączom i kompaktowej formie moduł ten sprawdza się wszędzie tam, gdzie wymagane jest łatwe, szybkie i bezpieczne wyprowadzanie sygnałów.
Wytrzymałość i bezpieczeństwo połączeń w szafach sterowniczych
Zastosowane złącza i blokady umożliwiają bezpieczne podłączenie komputerów serwisowych, urządzeń automatyki oraz monitorów bez zakłócania pracy instalacji. Moduł spełnia surowe wymagania dotyczące napięcia zarządzania, prądów oraz kategorii transmisji, dzięki czemu idealnie nadaje się do zastosowań przemysłowych.
