Dostępny
1× NEMA 1-15 (port lutowany)
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× bezpiecznik (3 A)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 53 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Bezpiecznik
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 32 V |
| Prąd nominalny | 3 A |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USA
| Geometria przyłącza | 4.8 x 0.5 mm |
| Napięcie robocze AC | 125 V |
| Prąd roboczy | 15 A |
| Typ połączenia | Port lutowany |
| Liczba biegunów | 2 + PE |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

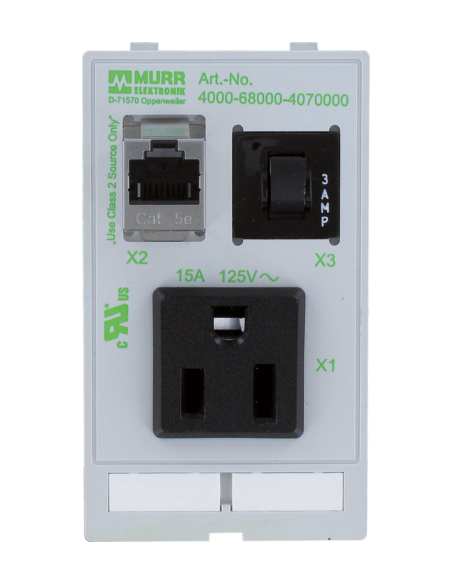

Moduł interfejsu Modlink MSDD 4000-68000-4070000 – uniwersalne rozwiązanie do paneli sterowniczych
Moduł interfejsu Modlink MSDD 4000-68000-4070000 to praktyczny i wszechstronny komponent przeznaczony do montażu w szafach sterowniczych oraz systemach automatyki przemysłowej. Zapewnia łatwy i bezpieczny dostęp do interfejsów zasilania oraz sieci Ethernet bez konieczności otwierania szafy, co wyraźnie zwiększa bezpieczeństwo i komfort pracy, szczególnie podczas serwisu i diagnostyki.
Zastosowanie modułu Modlink MSDD 4000-68000-4070000
Modlink MSDD 4000-68000-4070000 doskonale sprawdza się w instalacjach wymagających okresowego podłączania urządzeń do portów sieciowych oraz gniazd zasilania. Typowe zastosowania obejmują:
- Szafy sterownicze i rozdzielnice w zakładach przemysłowych,
- Systemy automatyki i infrastruktura IT,
- Serwis urządzeń przemysłowych – wygodny dostęp do połączeń bez otwierania obudów,
- Bezpieczne podłączanie laptopów lub urządzeń testowych do sieci i zasilania podczas diagnostyki,
- Modernizacja i rozbudowa parków maszynowych.
Najważniejsze funkcje i możliwości
- Gniazdo sieciowe NEMA 1-15 (15A/125V~) – standard amerykański, idealne do podłączania urządzeń serwisowych, z portem lutowanym oraz dwoma stykami + PE.
- Port RJ45 (Cat5e, 8-pin, metalowy, żeński/żeńska) – zapewniający bezpieczne połączenie sieciowe Ethernet z wysoką jakością transmisji danych i ekranowaniem.
- Zintegrowany bezpiecznik 3A – ochrona obwodu zasilania oraz elektroniki przed przeciążeniem i zwarciem, z możliwością łatwej wymiany.
- Prosty i szybki montaż – moduł przystosowany do montażu panelowego, wyposażony w otwór gwintowany M4 (moment dokręcania 0,9 Nm) oraz niewielkie wymiary (88 x 51 x 53 mm).
- Oznaczenia i certyfikaty – zgodność z normami UL, gwarantująca bezpieczeństwo stosowania w międzynarodowych aplikacjach.
Wytrzymałość i bezpieczeństwo w warunkach przemysłowych
Modlink MSDD 4000-68000-4070000 cechuje się wysoką odpornością mechaniczną oraz możliwością pracy w temperaturach od 5°C do 40°C, co zapewnia trwałość i niezawodność również w trudniejszych środowiskach przemysłowych. Umożliwia bezpieczne serwisowanie instalacji elektrycznych bez konieczności otwierania drzwi szafy sterowniczej, chroniąc zarówno użytkowników, jak i urządzenia przed kontaktem z niebezpiecznymi napięciami.
Korzyści z zastosowania modułu interfejsu panelowego
- Bezpieczeństwo serwisowania – brak potrzeby otwierania szafy eliminuje ryzyko kontaktu z częściami pod napięciem.
- Oszczędność czasu – szybki dostęp do portów Ethernet i zasilania podczas pomiarów i diagnostyki.
- Uniwersalność i kompatybilność – standardowe typy połączeń, łatwa integracja z istniejącymi instalacjami.
- Możliwość adaptacji do międzynarodowych wymogów – idealny do zastosowań w systemach eksportowych oraz różnych standardach branżowych.
Wybierz moduł interfejsu panelowego Modlink MSDD 4000-68000-4070000, aby zwiększyć funkcjonalność oraz bezpieczeństwo obsługi szaf sterowniczych i rozdzielnic automatyki przemysłowej.
