Dostępny
RJ45; USB (A); SUB-D9
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× USB 3.0 (żeński/żeński) typ A
1× SUB-D9 (żeński/męski)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 70,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 1,5 A |
| Specyfikacja USB | 3.0 |
| Szybkość transmisji danych maks. | 5000 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
SUB-D9
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D9 |
| Forma konstrukcyjna rodziny tył | SUB-D9 |
| Gender | female |
| Płeć tył | male |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 9 |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

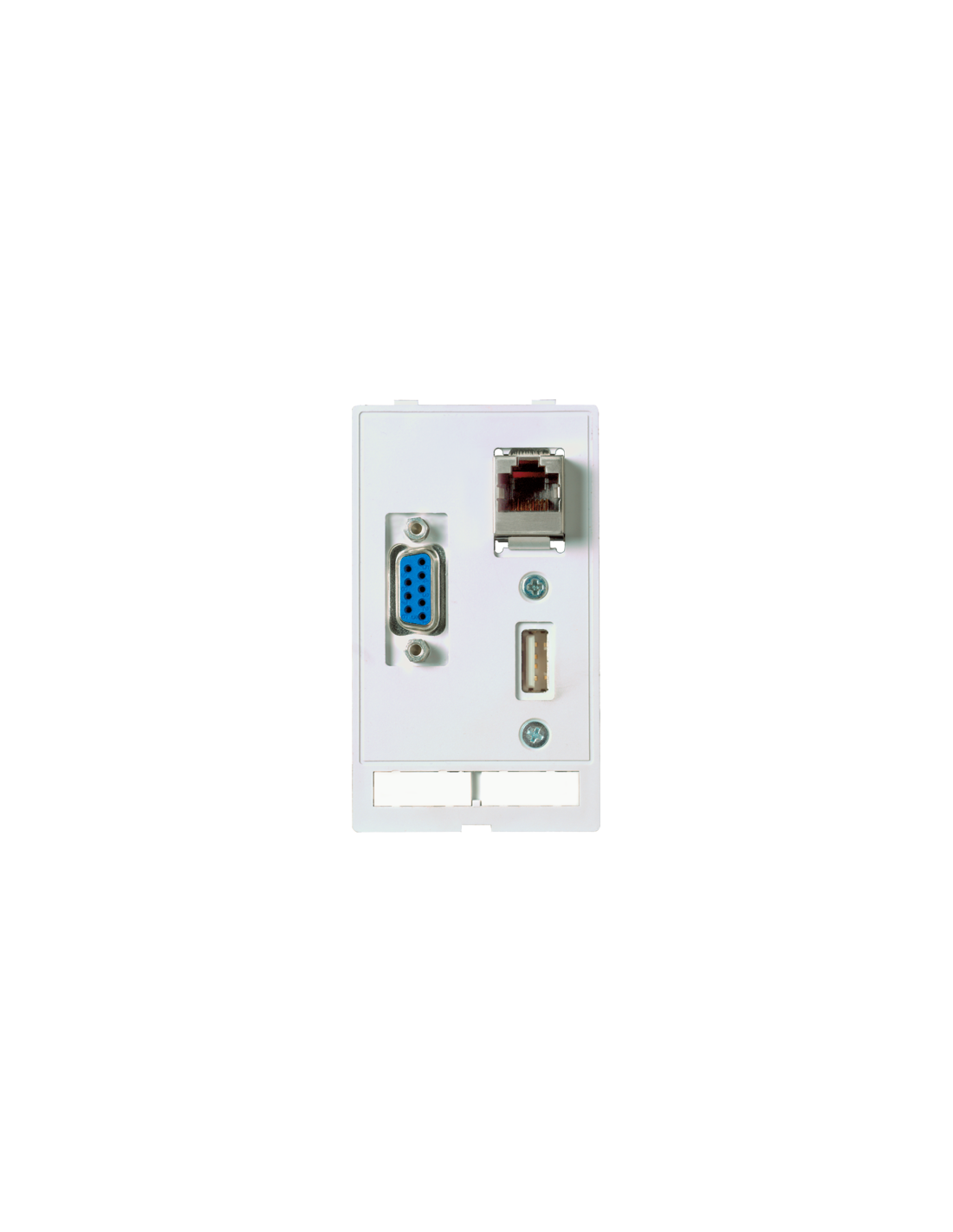

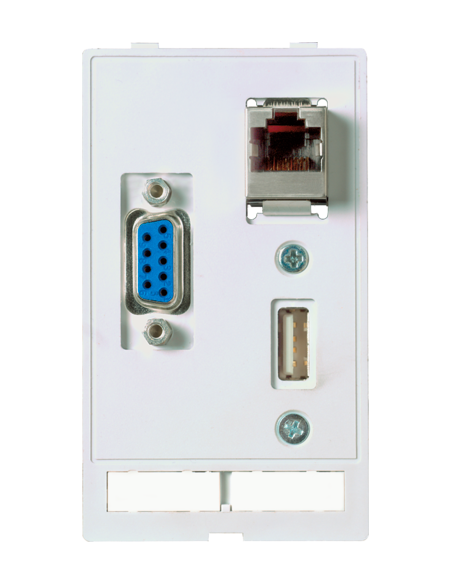

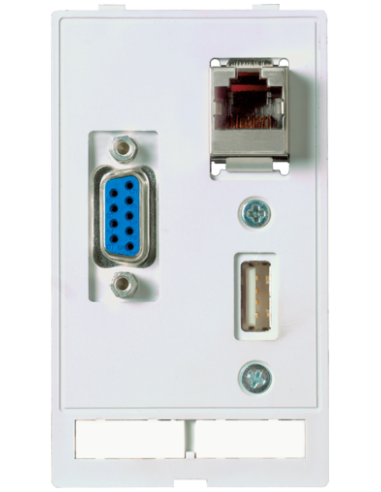

Moduł interfejsu Modlink MSDD 4000-68000-1430000 – uniwersalne rozwiązanie komunikacyjne
Moduł interfejsu Modlink MSDD 4000-68000-1430000 to kompaktowe i funkcjonalne rozwiązanie, które umożliwia dostęp serwisowy oraz łatwe podłączanie urządzeń w rozdzielnicach przemysłowych i szafach sterowniczych. Dzięki złączom RJ45 (Cat5e), USB 3.0 typu A oraz SUB-D9, moduł ten stanowi idealny wybór do nowoczesnych instalacji automatyki, przemysłu oraz procesów technologicznych.
Najważniejsze zalety modułu interfejsu Modlink MSDD
- Wszechstronne złącza: możliwość szybkiego i wygodnego podłączenia urządzeń komunikacyjnych dzięki obecności popularnych interfejsów – RJ45, USB 3.0 oraz SUB-D9.
- Odporność i solidność: metalowe elementy zapewniają trwałość i wytrzymałość nawet w wymagających warunkach przemysłowych.
- Łatwy montaż: kompaktowe wymiary (wysokość 88 mm, szerokość 51 mm, głębokość 70,4 mm) umożliwiają instalację w większości drzwi rozdzielnic i paneli operatorskich.
- Bezpieczna eksploatacja: spełnianie wymagań UL, blokada zatrzaskowa oraz gwintowany otwór M4 na płycie ekranującej zwiększają poziom bezpieczeństwa użytkowania.
- Szeroki zakres zastosowań: odpowiedni do warunków przemysłowych, automatyki budynkowej, procesów laboratoryjnych oraz systemów kontrolno-pomiarowych.
Możliwości wykorzystania w różnych środowiskach
Moduł interfejsu MSDD 4000-68000-1430000 jest przeznaczony do integracji w szafach sterowniczych i rozdzielnicach, umożliwiając szybki dostęp do portów komunikacyjnych bez konieczności otwierania całej obudowy. Doskonale sprawdza się w przypadku podłączania komputerów serwisowych, programowania sterowników PLC, aktualizacji oprogramowania, transferu danych oraz testów diagnostycznych.
- Automatyka przemysłowa: integracja urządzeń komunikacyjnych i sterowników.
- Systemy monitoringu: podłączenie kamer IP, rejestratorów sieciowych oraz komponentów systemów zabezpieczeń.
- Laboratoria: transfer i archiwizacja danych pomiarowych.
- Instalacje budynkowe: dostęp do infrastruktury sieciowej i sterującej.
Wysoka kompatybilność i łatwość obsługi
Dzięki zastosowaniu popularnych standardów złącz – RJ45 (8-pin, Cat5e), USB 3.0 typu A oraz SUB-D9 (9-pin) – moduł umożliwia współpracę z szeroką gamą przewodów i urządzeń dostępnych na rynku. Prosta, intuicyjna instalacja oraz uniwersalność sprawiają, że urządzenie znakomicie sprawdza się w środowiskach wymagających elastyczności oraz szybkich rekonfiguracji połączeń.
Podsumowanie – moduł interfejsu Modlink MSDD w praktyce
Moduł interfejsu Modlink MSDD 4000-68000-1430000 stanowi niezawodne rozwiązanie dla inżynierów automatyki i techników utrzymania ruchu, zapewniając bezpieczny, wygodny i uniwersalny dostęp serwisowy w instalacjach przemysłowych. Solidne wykonanie, niezawodność oraz szerokie możliwości zastosowania czynią ten moduł wartościowym elementem każdej nowoczesnej infrastruktury technicznej.
