Ramka
| Stopień ochrony (EN IEC 60529) | IP65 |
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 80 °C |
| Do montażu z grubością ścianki min. | 1 mm |
| Do montażu z grubością ścianki maks. | 5 mm |
| Kolor pokrywy | przezroczysty |
| Kolor obudowy | czarny |
| Materiał pokrywy | PC |
| Materiał obudowa | PA |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
Niemcy (VDE)
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy min. | 10 A |
| Prąd roboczy maks. | 16 A |
| Typ połączenia | Zaciski sprężynowe FK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |
Zestaw gniazda i portów Modlink MSDD 4000-68522-0141201 – kompleksowe rozwiązanie do paneli przemysłowych
Zestaw Modlink MSDD 4000-68522-0141201 to uniwersalne rozwiązanie przeznaczone do montażu w panelach przemysłowych, szafach sterowniczych oraz innych aplikacjach wymagających bezpiecznego i wygodnego dostępu do zasilania oraz sieci LAN.
Zastosowanie i główne zalety modułu Modlink MSDD
Stacja gniazdowa Modlink MSDD umożliwia szybkie i wygodne doprowadzenie zasilania oraz sygnału Ethernet (RJ45) do wnętrza urządzeń lub szaf sterowniczych. Zestaw doskonale sprawdza się w miejscach, gdzie wymagana jest wysoka szczelność (IP65) oraz ochrona przed pyłem i wilgocią. Dzięki swojej uniwersalności i przemyślanej konstrukcji obsługuje zarówno standardowe gniazdka zasilające, jak i porty komunikacyjne.
- Konstrukcja odporna na warunki przemysłowe – wysoki stopień ochrony IP65, szeroki zakres temperatur roboczych i przechowywania.
- Szybki montaż – przeznaczony do ścianek o grubości 1-5 mm, idealny do różnych typów obudów.
- Bezpieczna eksploatacja – obudowa wykonana z trwałego tworzywa PA oraz pokrywa z przezroczystego PC zapewniają solidność i kontrolę wizualną.
- Możliwość rozbudowy – zestaw składa się z ramki z klapką, gniazda zasilającego 16A/250V oraz podwójnego gniazda RJ45 typu Cat5e.
- Łatwy dostęp serwisowy – dzięki zamykanej klapce dostępowej możliwa jest ochrona elementów przed kurzem i zachlapaniami.
Budowa i elementy zestawu Modlink MSDD

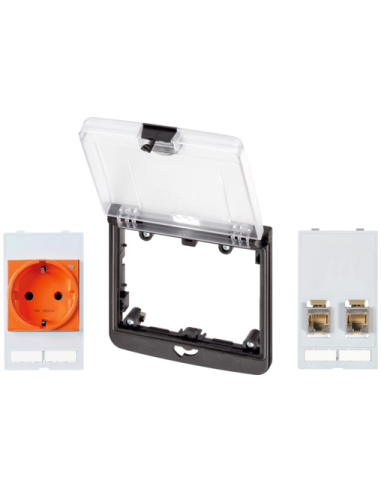

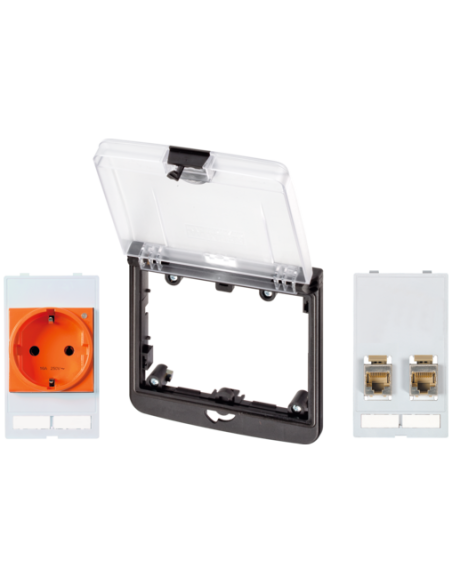

Zestaw składa się z:

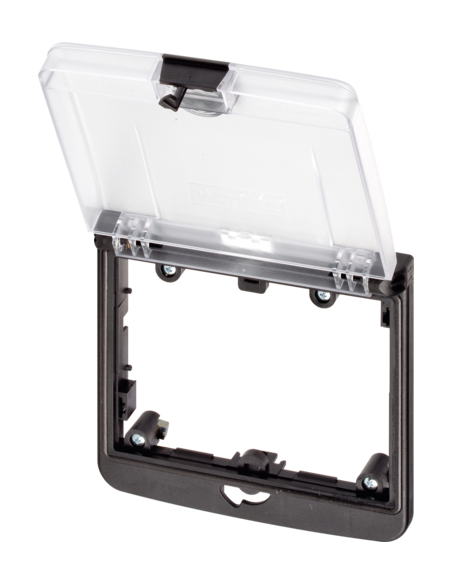

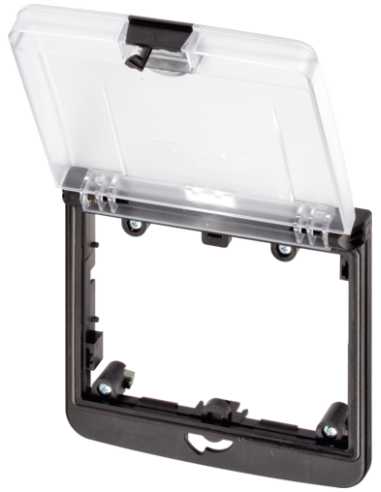

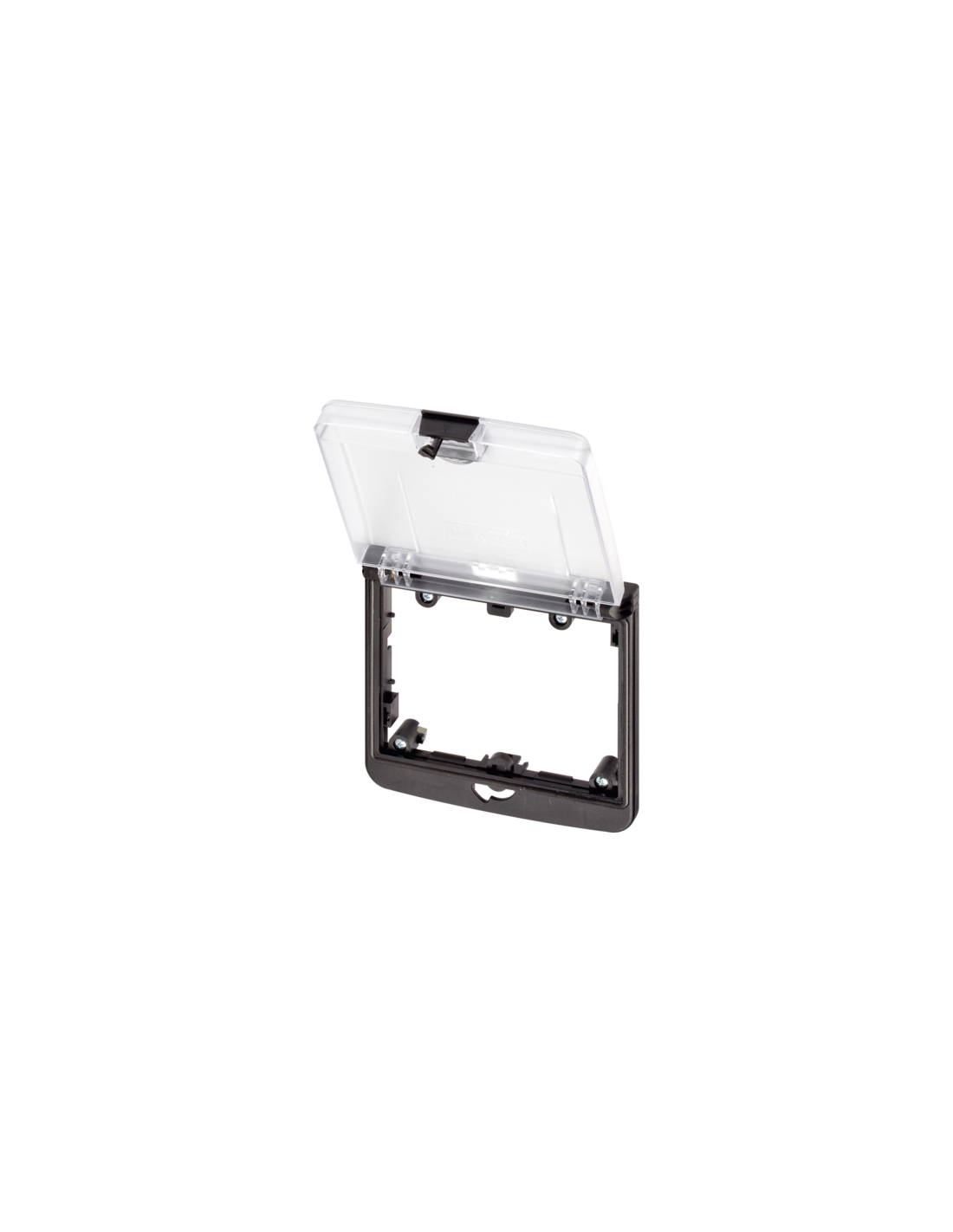

- Ramki z przezroczystą klapką – chroni gniazda i porty przed czynnikami zewnętrznymi oraz uszkodzeniami mechanicznymi; umożliwia wizualną kontrolę bez otwierania.

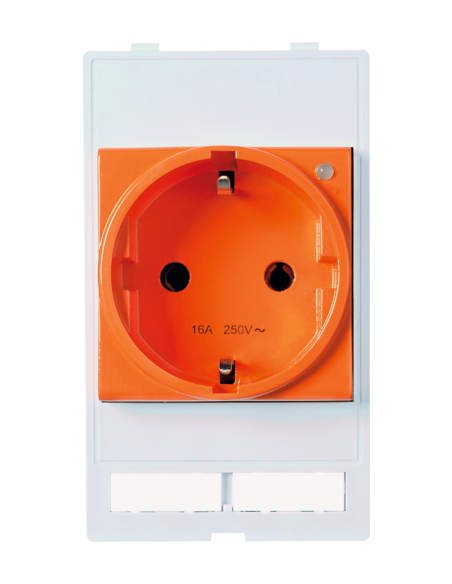

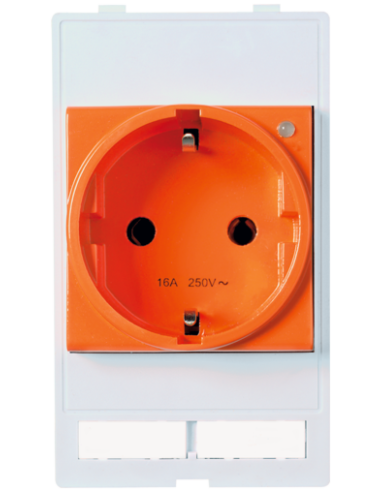

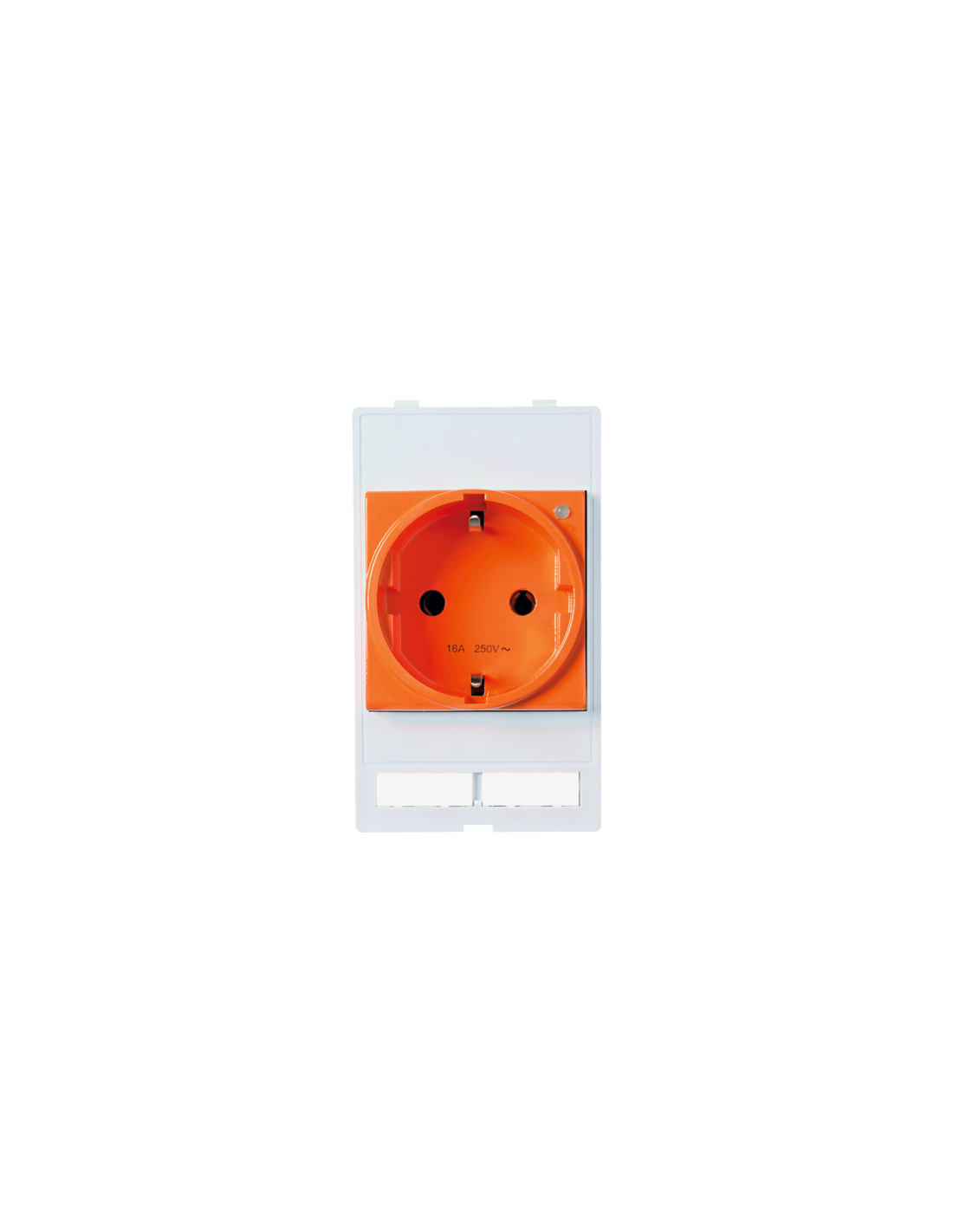

- Modułu gniazda zasilającego – umożliwia zasilanie urządzeń prądem do 16A (250V AC), wyposażone w zaciski sprężynowe FK oraz styk ochronny PE.

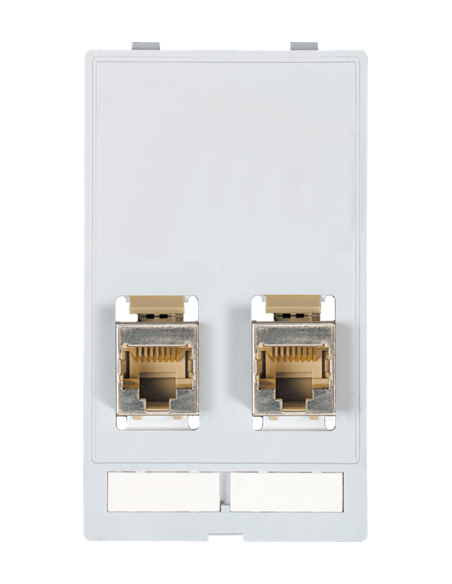

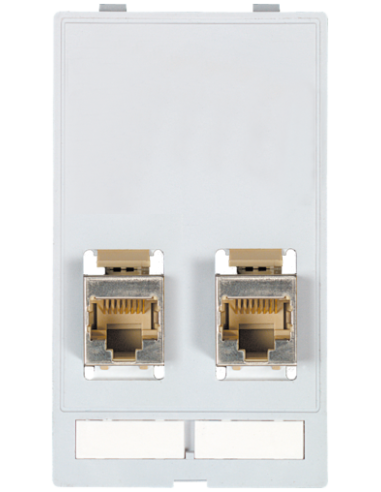

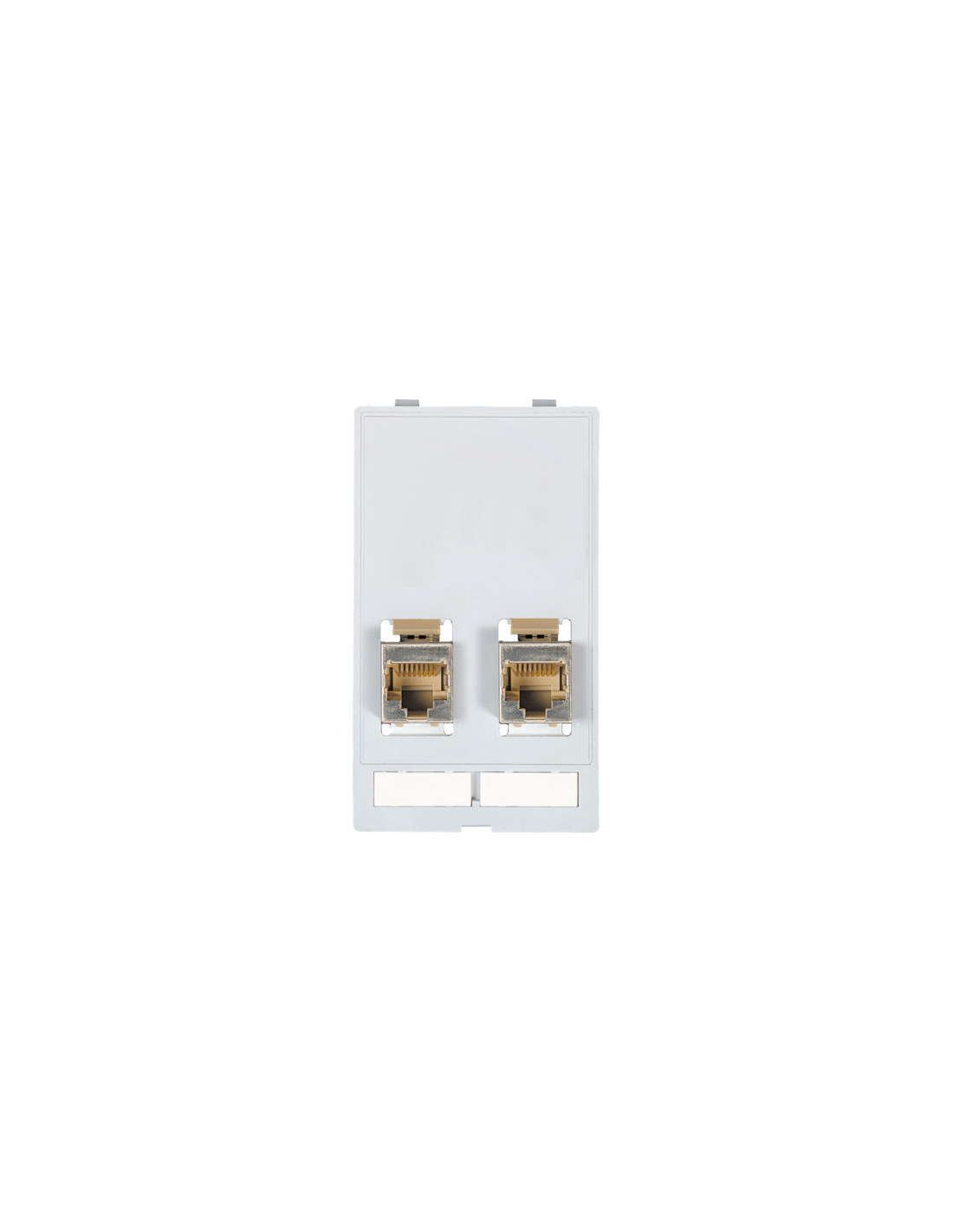

- Podwójnego gniazda RJ45 (Cat5e) – pozwala na podłączenie urządzeń sieciowych (np. komputerów, sterowników PLC, paneli HMI) za pomocą standardowych kabli Ethernet.

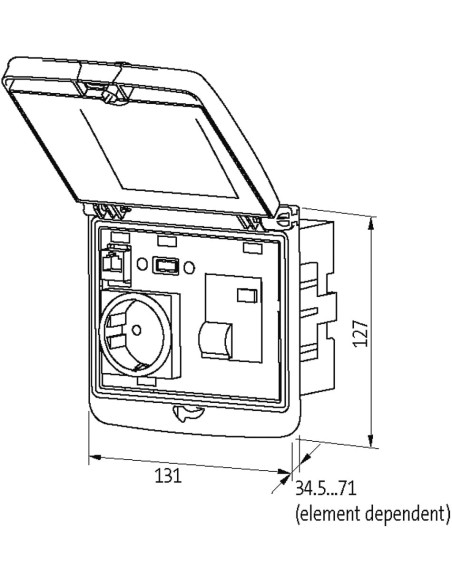

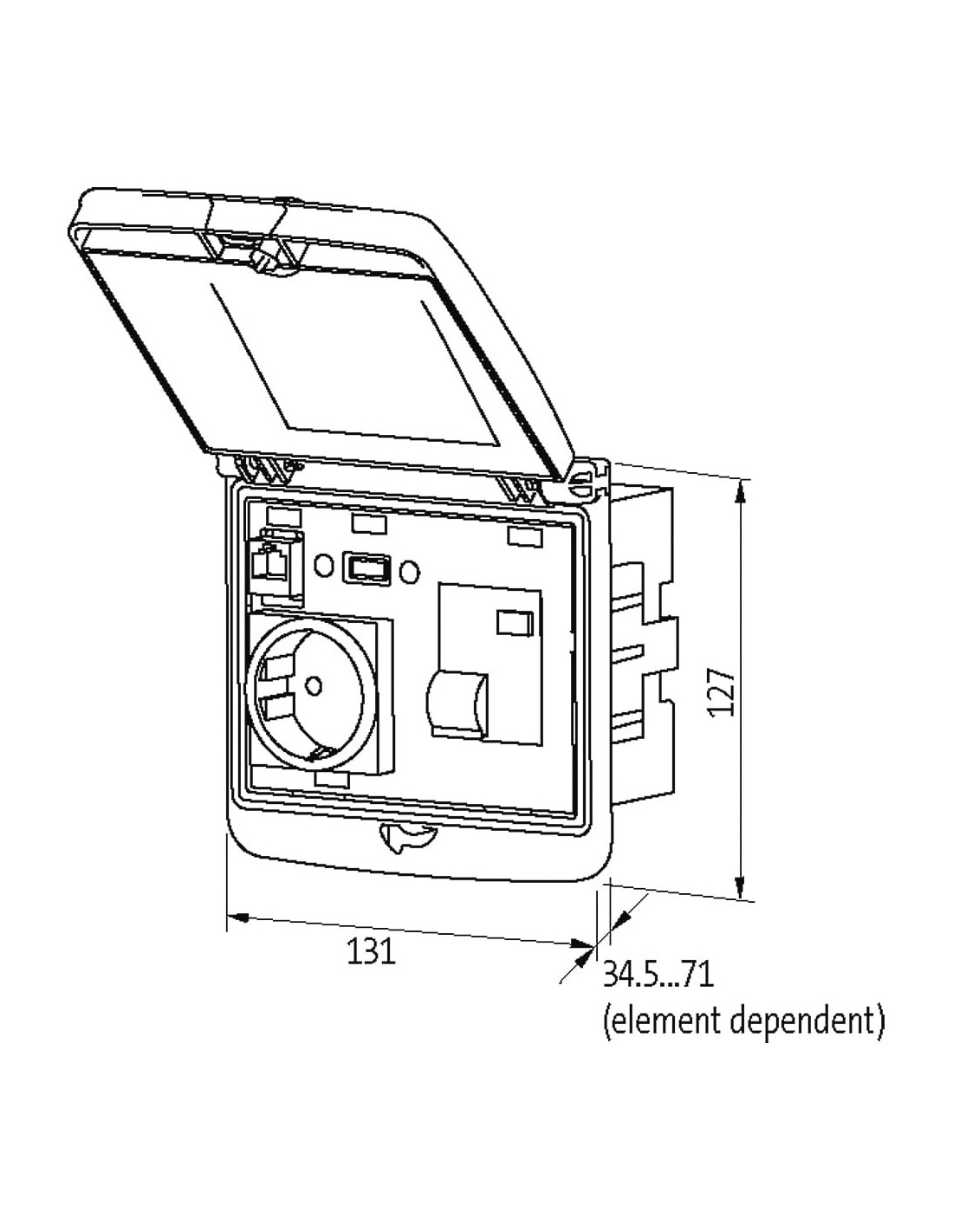

Kompaktowa budowa z wymiarami: szerokość 131 mm, wysokość 127 mm i głębokość (w zależności od elementów) od 34,5 do 71 mm pozwala na łatwą integrację z większością szaf sterowniczych i paneli operatorskich.
Typowe zastosowania zestawu Modlink MSDD
Zestaw Modlink MSDD 4000-68522-0141201 to idealne rozwiązanie do:
- szaf sterowniczych w automatyce przemysłowej,
- paneli operatorskich i pulpitów sterujących,
- szaf rozdzielczych oraz obudów wykorzystywanych w przemyśle,
- modernizowanych instalacji wymagających niezawodnych połączeń zasilających i sieciowych,
- realizacji zewnętrznych punktów serwisowych z ochroną przed kurzem i wodą.
Kompletny zestaw Modlink MSDD zapewnia bezpieczeństwo, wygodę użytkowania oraz oszczędność czasu przy instalacji i serwisie systemów automatyki lub infrastruktury IT w środowisku przemysłowym.
