1× Niemcy (VDE) pomarańczowy
2× RJ45, 8-pin metal, CAT6A (żeński/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 87,5 mm |
| Szerokość | 50,7 mm |
| Głębokość | 43 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -5 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
Niemcy (VDE)
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 16 A |
| Typ połączenia | Zaciski sprężynowe FK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat6a |
| Sposób zamykania | Blokada zatrzaskowa |

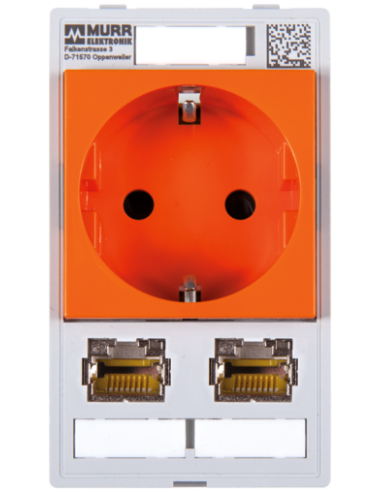

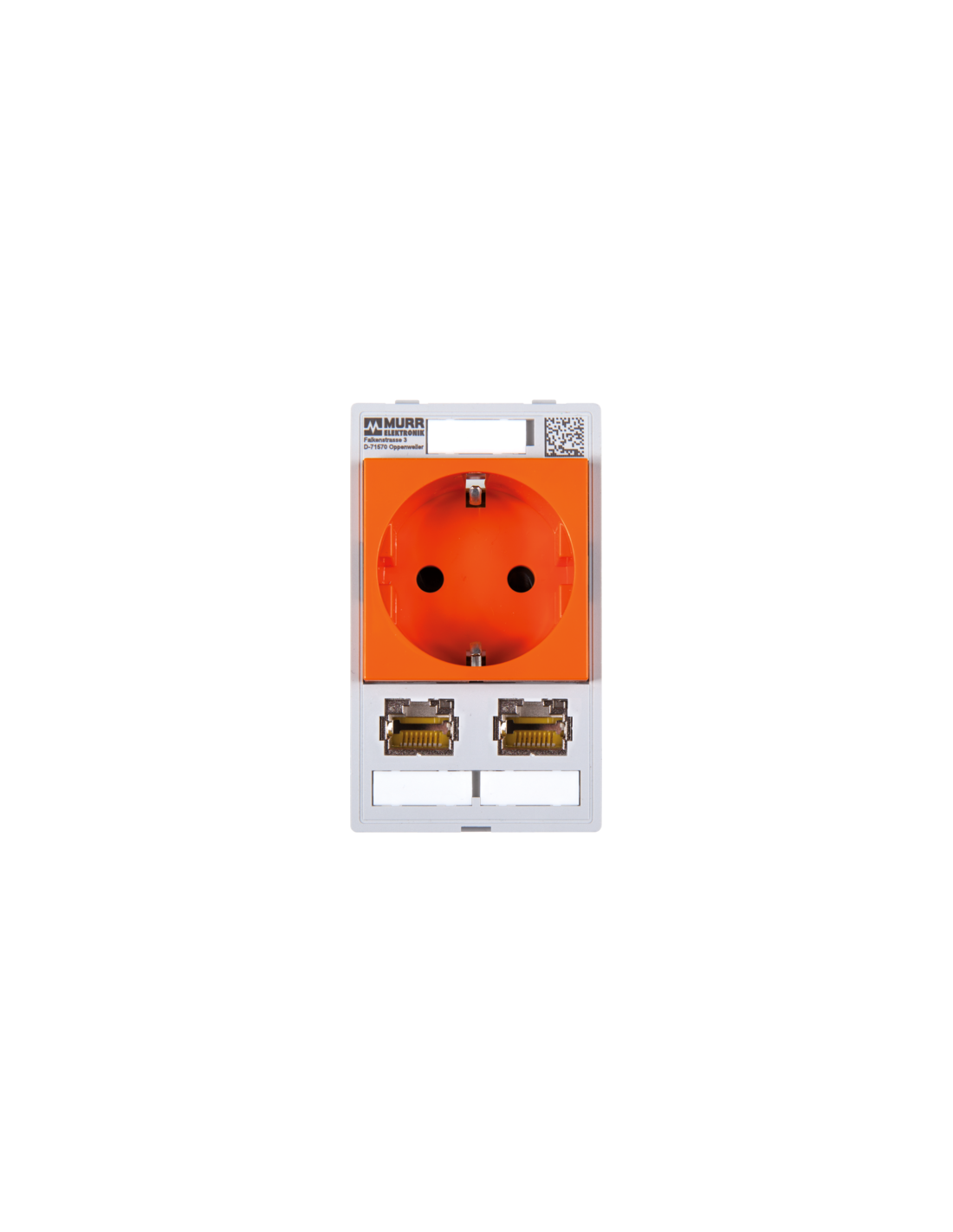

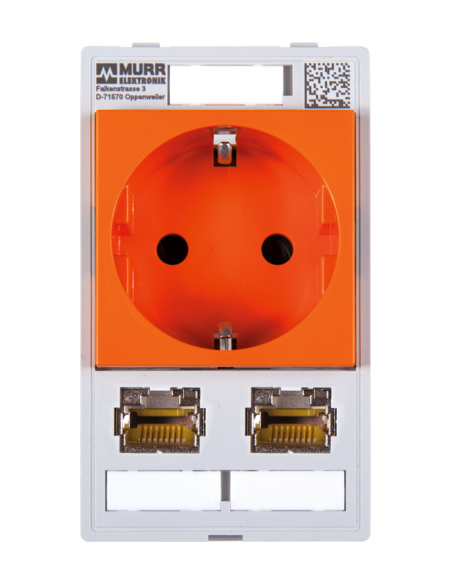

Moduł interfejsu Modlink MSDD 4000-68000-4620004 – gniazdo zasilające i podwójny port RJ45 CAT6A
Moduł interfejsu Modlink MSDD 4000-68000-4620004 to praktyczne i uniwersalne rozwiązanie, które umożliwia wygodne podłączenie zasilania oraz sieci Ethernet w jednym kompaktowym panelu. Konstrukcja ta sprawdza się doskonale zarówno w szafach sterowniczych, jak i w urządzeniach automatyki przemysłowej, laboratoriach czy serwerowniach, wszędzie tam, gdzie istotny jest szybki i bezpieczny dostęp do energii elektrycznej oraz internetu.
Charakterystyka oraz możliwości zastosowania modułu Modlink MSDD
Moduł wyposażono w:
- 1 gniazdo zasilające typu VDE (standard niemiecki) w kolorze pomarańczowym, o maksymalnym napięciu 250 V AC i prądzie 16 A – idealne do zasilania narzędzi i urządzeń serwisowych;
- 2 porty RJ45, 8-pin, metalowe, Cat6A (żeńskie/żeńskie) – zapewniające niezawodną transmisję danych w sieciach Ethernet o wysokiej przepustowości;
- Solidną, odporną na uszkodzenia obudowę oraz prosty system montażu;
- Stopień ochrony IP20 – przeznaczenie do montażu wewnątrz szaf sterowniczych lub innych osłoniętych miejsc.
Zastosowanie dwóch portów RJ45 Cat6A pozwala na podłączanie urządzeń sieciowych z zachowaniem wysokich standardów przesyłu danych, co jest szczególnie istotne w środowiskach przemysłowych, gdzie niezawodność i prędkość transmisji mają kluczowe znaczenie.
Typowe zastosowania modułu interfejsu Modlink MSDD
- Szafy sterownicze – umożliwienie serwisantom wygodnego dostępu do zasilania oraz sieci Ethernet podczas diagnostyki i konserwacji;
- Systemy automatyki przemysłowej – łatwe podłączenie panelu operatorskiego lub komputera serwisowego bez konieczności otwierania szafy i przerywania pracy urządzeń;
- Laboratoria – szybka możliwość podłączenia urządzeń badawczych i komputerów pomiarowych do zasilania i sieci Ethernet;
- Serwerownie – wygodny panel dostępowy dla personelu technicznego.
Najważniejsze zalety modułu Modlink MSDD 4000-68000-4620004
- Kompaktowa budowa – oszczędność miejsca w szafach sterowniczych;
- Odporność na uszkodzenia mechaniczne i trwałe materiały wykonania;
- Szybki montaż oraz intuicyjne podłączenie przewodów dzięki zaciskom sprężynowym FK;
- Możliwość zastosowania przewodów o przekroju do 2,5 mm² (AWG 14);
- Bezpieczny dostęp do gniazda zasilania oraz ochronny styk PE;
- Metalowe porty RJ45 – zwiększona odporność na zakłócenia elektromagnetyczne (EMC).
Moduł interfejsu Modlink MSDD 4000-68000-4620004 to praktyczne narzędzie, które poprawia bezpieczeństwo i ergonomię w codziennej pracy serwisowej oraz eksploatacyjnej. Kompatybilność z przewodami Cat6A gwarantuje wydajne połączenia sieciowe, a szeroki zakres temperatur pracy umożliwia stosowanie w różnych warunkach środowiskowych.
