RJ45; RJ12; USB; USB (A)
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× RJ12 (6-pin tworzywo)
2× USB (żeński/żeński) typ A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 70,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -10 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 1,5 A |
| Specyfikacja USB | 3.0 |
| Szybkość transmisji danych maks. | 5000 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
RJ12
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. | 1 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ12 |
| Forma konstrukcyjna rodziny tył | RJ12 |
| Sposób zamykania | Blokada zatrzaskowa |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

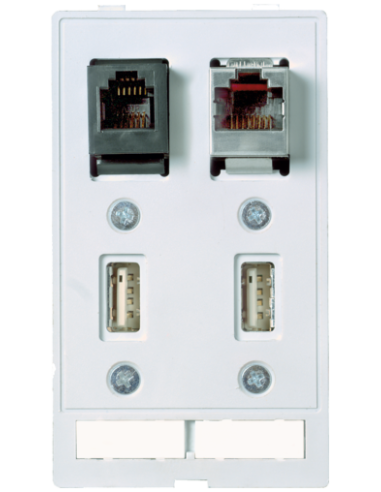

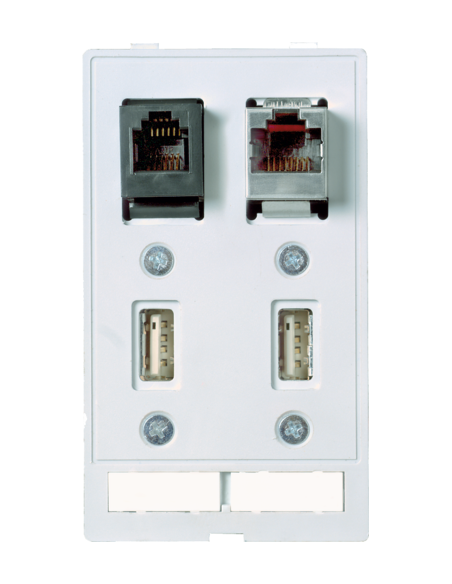

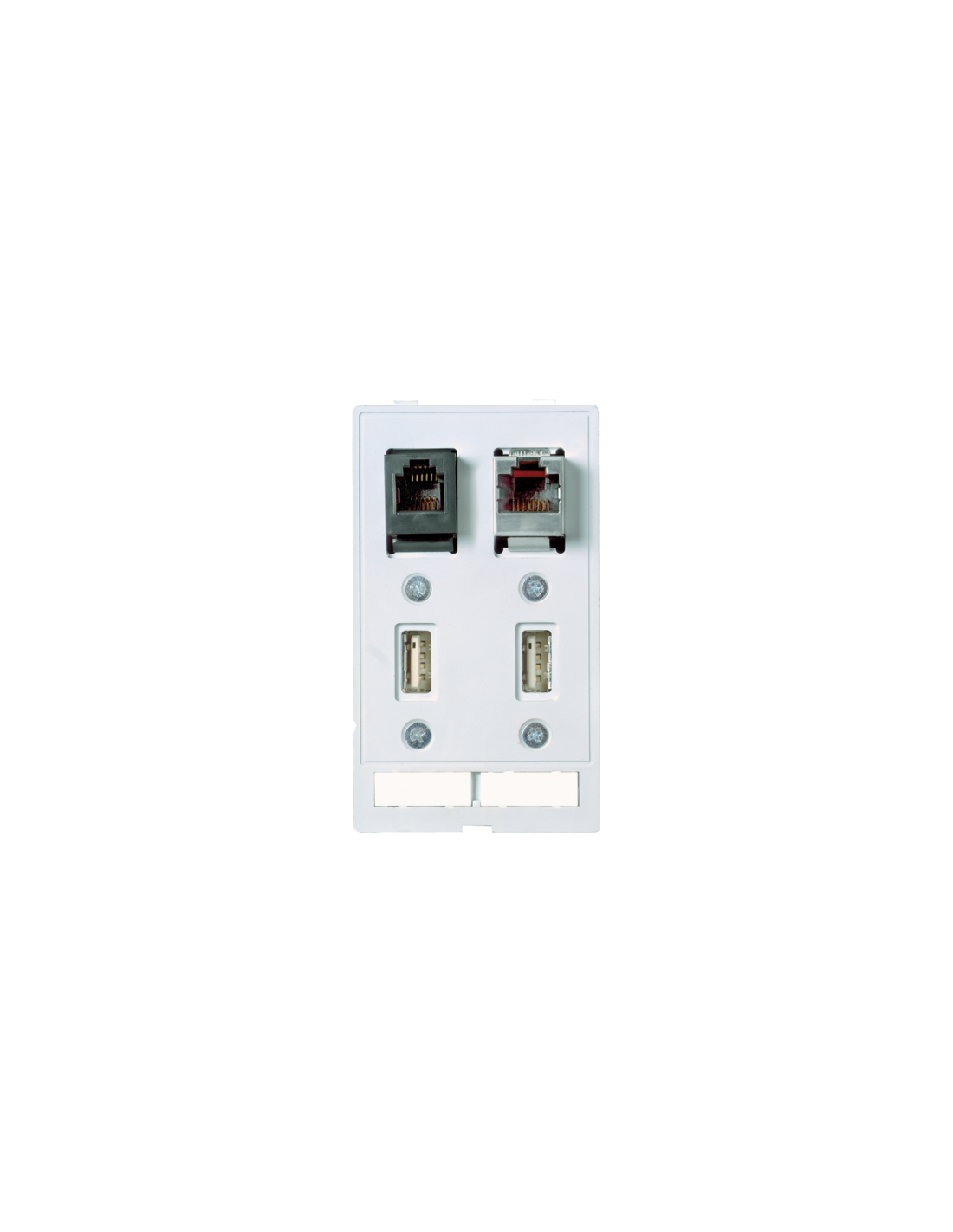

Moduł interfejsu Modlink MSDD 4000-68000-0910000 – wszechstronne rozwiązanie komunikacyjne
Moduł interfejsu Modlink MSDD 4000-68000-0910000 to niezawodne rozwiązanie zaprojektowane w celu zapewnienia wygodnego i bezpiecznego dostępu do systemów automatyki przemysłowej oraz urządzeń sterujących. Dzięki swojej uniwersalności produkt umożliwia łatwe i szybkie połączenie różnorodnych interfejsów oraz znajduje szerokie zastosowanie w środowiskach produkcyjnych, szafach sterowniczych oraz wszędzie tam, gdzie zachodzi potrzeba sprawnego serwisowania lub diagnostyki systemów.
Złącza i porty – szerokie możliwości połączeń
Moduł wyposażony jest w cztery różne interfejsy:
- RJ45 (8-pin, metalowy, CAT5e) – umożliwia podłączenia sieciowe oraz komunikację Ethernet, zarówno w celach diagnostycznych, jak i programistycznych.
- RJ12 (6-pin, tworzywo) – wykorzystywany do transmisji danych w systemach automatyki oraz do komunikacji szeregowej.
- Dwa porty USB typu A – służące do podłączania urządzeń peryferyjnych, aktualizacji oprogramowania oraz transferu danych.
Możliwość równoczesnego korzystania z kilku rodzajów połączeń czyni moduł praktycznym narzędziem dla automatyków i techników serwisu.
Kompaktowa i trwała budowa – montaż dostosowany do potrzeb przemysłu
Moduł interfejsu Modlink MSDD charakteryzuje się solidną konstrukcją oraz kompaktowymi wymiarami (wysokość 88 mm, szerokość 51 mm, głębokość 70,4 mm), co pozwala na montaż nawet w ograniczonych przestrzeniach szaf sterowniczych. Stabilny montaż zapewniają cztery śruby oraz gwintowane otwory M4 na płycie ekranującej, co gwarantuje trwałe mocowanie oraz ochronę przed zakłóceniami elektromagnetycznymi.
Bezpieczeństwo i zgodność ze standardami
Produkt został zaprojektowany z myślą o zachowaniu maksymalnego poziomu bezpieczeństwa pracy – zgodność z napięciami roboczymi oraz certyfikatami UL umożliwia stosowanie urządzenia w środowiskach przemysłowych i zgodnie z obowiązującymi normami. Posiada blokadę zatrzaskową na wszystkich portach, co zabezpiecza połączenie przed przypadkowym odłączeniem podczas serwisowania.
Typowe zastosowania modułu interfejsu Modlink MSDD
Typowe zastosowania tego modułu to przede wszystkim:
- Szybka diagnostyka układów automatyki
- Programowanie sterowników PLC
- Modernizacja i rozbudowa szaf sterowniczych
- Transfer danych oraz aktualizacje oprogramowania przez porty USB
Wybór Modułu interfejsu Modlink MSDD umożliwia skuteczne wsparcie służb technicznych oraz serwisowych, znacznie skracając czas przestoju i ograniczając potrzebę otwierania szaf sterowniczych podczas czynności obsługowych.
