USB (typ A); SUB-D9; RJ45
1× USB 2.0 (żeński/żeński/kabel 0.7 m) typ A
1× SUB-D9 (żeński/męski)
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC (UL) | 42,4 V |
| Prąd roboczy maks. | 500 mA |
| Specyfikacja USB | 2.0 |
| Szybkość transmisji danych maks. | 480 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
SUB-D9
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D9 |
| Forma konstrukcyjna rodziny tył | SUB-D9 |
| Gender | female |
| Płeć tył | male |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 9 |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

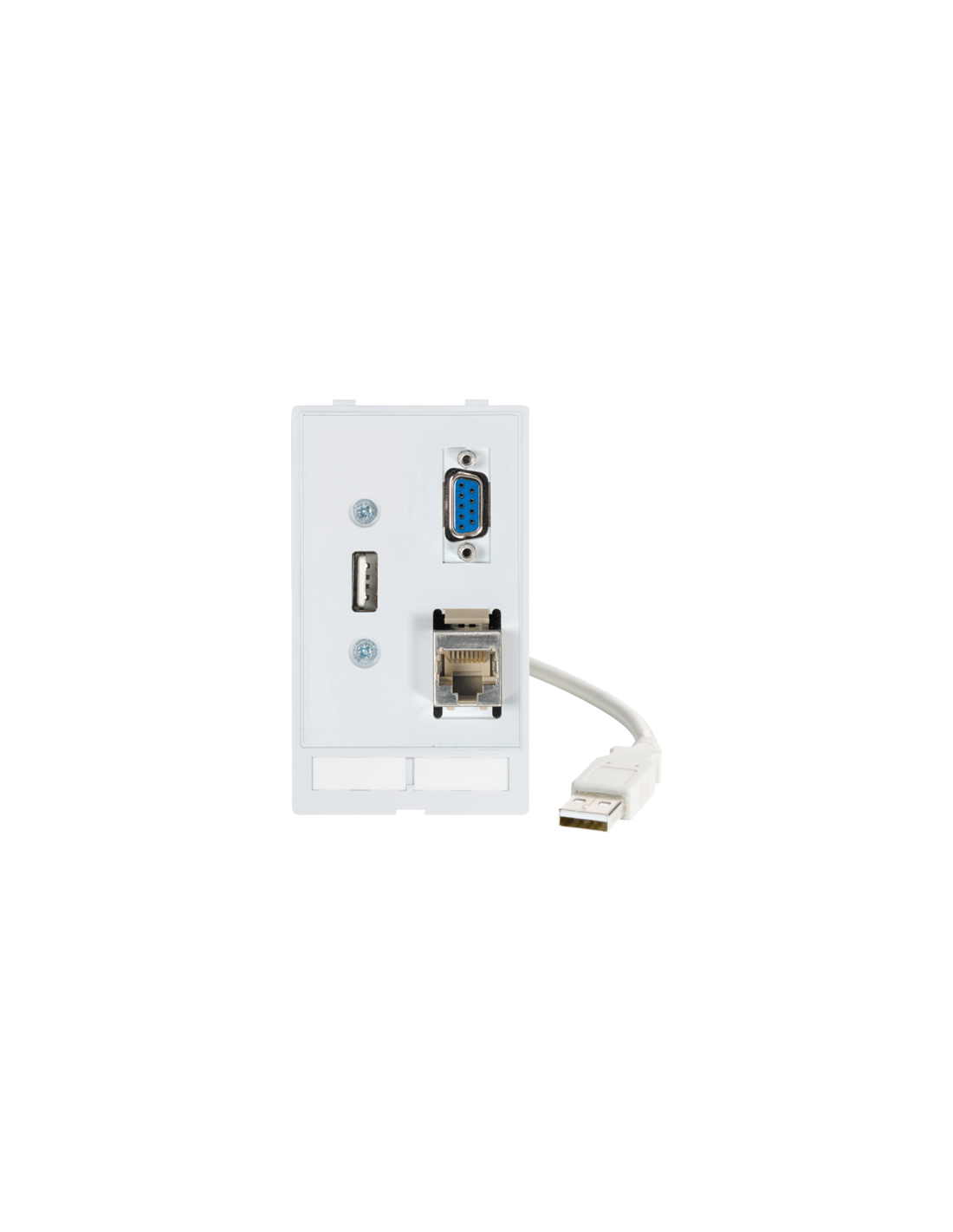

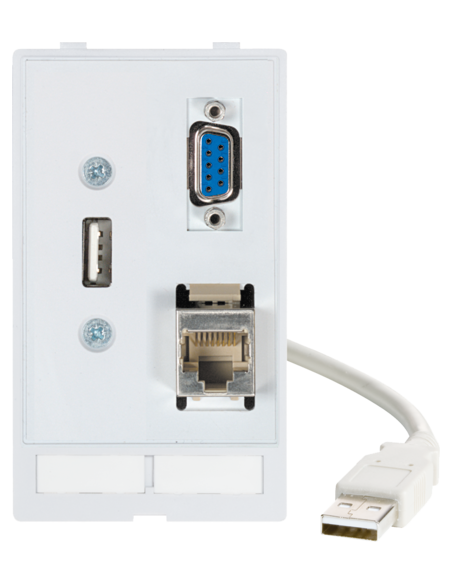

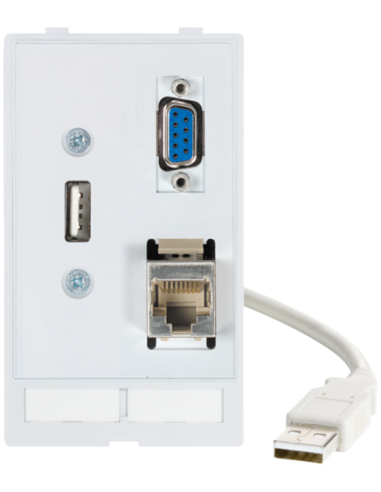

Moduł interfejsu Modlink MSDD 4000-68000-1400000 – uniwersalne złącze do aplikacji przemysłowych
Moduł interfejsu Modlink MSDD o kodzie 4000-68000-1400000 umożliwia szybki dostęp serwisowy i komunikację z urządzeniami przemysłowymi bez konieczności otwierania szaf sterowniczych. Dzięki zintegrowanym gniazdom USB 2.0 typ A, SUB-D9 oraz RJ45 CAT5e moduł stanowi praktyczne rozwiązanie, które znacząco ułatwia diagnostykę, konfigurację oraz podłączanie urządzeń automatyki.
Najważniejsze cechy modułu interfejsu Modlink MSDD
- Zintegrowane złącza: USB 2.0, SUB-D9 (RS232) oraz standardowe RJ45, pozwalające na szeroką kompatybilność z urządzeniami przemysłowymi.
- Wysoki poziom bezpieczeństwa: Dzięki zastosowaniu płyty ekranującej oraz blokad zatrzaskowych i śrubowych zapewniona jest stabilność połączeń oraz odporność na zakłócenia.
- Uniwersalność zastosowania: Moduł doskonale sprawdza się w automatyce przemysłowej, podczas serwisowania, diagnostyki sieci oraz podłączania komputerów do paneli sterowniczych.
- Kompaktowe wymiary: Niewielka wysokość, szerokość i głębokość umożliwiają łatwy montaż w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
- Solidna konstrukcja: Wytrzymałość mechaniczna oraz wysokiej jakości zastosowane materiały gwarantują niezawodność w trudnych warunkach przemysłowych.
Zastosowania i możliwości wykorzystania Modlink MSDD
Moduł interfejsu znajduje zastosowanie wszędzie tam, gdzie wymagany jest szybki dostęp do portów komunikacyjnych urządzeń sterujących oraz paneli operatorskich. Dzięki połączeniom USB, SUB-D9 i RJ45 możliwe jest bezpieczne podłączanie komputerów serwisowych, programatorów PLC czy urządzeń diagnostycznych bez przerywania pracy instalacji.
Standard przemysłowy RJ45 Cat5e pozwala na integrację z nowoczesnymi sieciami Ethernet, a port USB umożliwia bezpośrednie podłączenie nośników danych lub adapterów komunikacyjnych. Złącze SUB-D9 sprawdza się przy diagnostyce urządzeń starszego typu oraz w komunikacji szeregowej.
Dlaczego warto wybrać moduł Modlink MSDD?
Moduł interfejsu pomaga skrócić czas serwisowania oraz zwiększa bezpieczeństwo pracy – nie ma potrzeby otwierania szaf sterowniczych podczas podłączania urządzeń diagnostycznych, co minimalizuje ryzyko nieuprawnionego dostępu oraz przypadkowego wyłączenia zasilania. Montaż zewnętrzny na drzwiach lub ściance rozdzielnicy zapewnia pełen komfort użytkowania i wygodną obsługę.
- Bezpieczne serwisowanie automatów, maszyn i instalacji przemysłowych
- Szybkie podłączenie komputerów serwisowych i narzędzi diagnostycznych
- Wszechstronność dzięki trzem typom złącz
- Podwyższona odporność na warunki przemysłowe
Modlink MSDD – profesjonalny interfejs dla przemysłu
Wybierając moduł Modlink MSDD 4000-68000-1400000, zyskuje się wieloportowe, niezawodne złącze, które spełnia wymagania współczesnych systemów automatyki i infrastruktury przemysłowej. To praktyczne narzędzie dla każdego serwisanta, integratora oraz automatyka przemysłowego.
