Dostępny
1× Niemcy (VDE) biały
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× wycięcie FI
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 116 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Niemcy (VDE)
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 16 A |
| Typ połączenia | Zaciski sprężynowe FK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

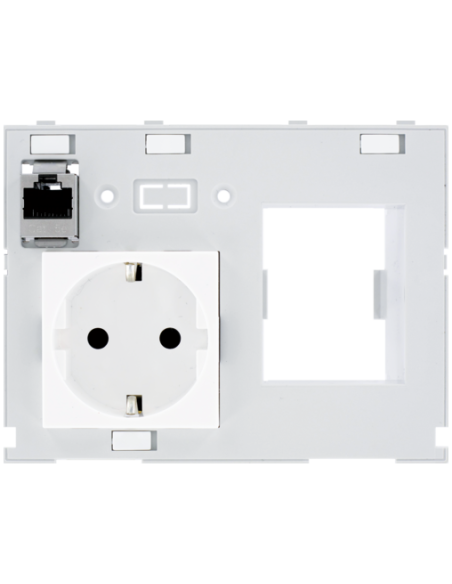

Moduł interfejsu Modlink MSDD 4000-68000-4300001 – uniwersalne rozwiązanie do zasilania i sieci
Moduł interfejsu Modlink MSDD 4000-68000-4300001 to funkcjonalny panel dedykowany do profesjonalnych zastosowań w szafach sterowniczych, rozdzielniach oraz stanowiskach serwisowych. Połączenie gniazda zasilania typu niemieckiego (VDE) oraz gniazda RJ45 Cat5e umożliwia wygodne podłączenie jednocześnie zasilania oraz transmisji danych Ethernet w jednym, kompaktowym module.
Kluczowe zalety modułu interfejsu Modlink MSDD
- Uniwersalność zastosowania – odpowiedni do montażu w szafach sterowniczych oraz panelach operatorskich, gdzie wymagana jest równoczesna obsługa zasilania oraz komunikacji sieciowej.
- Kompaktowa budowa – wymiary modułu (wysokość 88 mm, szerokość 116 mm, głębokość 70 mm) umożliwiają integrację nawet w ograniczonej przestrzeni.
- Bezpieczne podłączenie zasilania – gniazdo typu niemieckiego (VDE) gwarantuje pewny kontakt, zabezpieczenie przed przypadkowym dotknięciem oraz obsługę napięcia do 250 V AC i prądu 16 A.
- Łatwe okablowanie – zaciski sprężynowe FK umożliwiają szybkie, solidne i beznarzędziowe podłączenie przewodów o przekroju do 2,5 mm².
- Komunikacja przemysłowa – zintegrowane złącze RJ45 (8-pinowe, CAT5e, metalowe, żeńskie) pozwala na szybkie zestawienie połączeń sieciowych o wysokiej niezawodności i bardzo dobrych parametrach transmisji danych.
- Zabezpieczenie środowiskowe – odpowiedni do pracy w temperaturach od 5 °C do 40 °C, spełnia wymagania dotyczące pracy przemysłowej.
Zastosowania i możliwości wykorzystania panelu Modlink MSDD 4000-68000-4300001
Moduł interfejsu Modlink MSDD sprawdzi się jako panel serwisowy dla szaf automatyki, systemów BMS, maszyn produkcyjnych, centrów danych oraz laboratoriów, gdzie niezbędny jest wygodny i bezpieczny dostęp do zasilania i sieci Ethernet.
Jest również wykorzystywany podczas testowania, serwisowania oraz rozwoju systemów sterowania, umożliwiając szybkie podłączanie urządzeń pomiarowych, komputerów serwisowych czy narzędzi diagnostycznych.
- Bezpośredni dostęp serwisowy z poziomu drzwi szafy sterowniczej – bez konieczności jej otwierania.
- Bezpieczne użytkowanie dzięki obecności styku ochronnego PE oraz wysokiej jakości wykonania.
- Łatwość integracji z innymi systemami komunikacyjnymi dzięki wycięciu „FI”, umożliwiającemu rozbudowę modułu o dodatkowe interfejsy lub kontrolki.
Podsumowanie – nowoczesny panel zasilania i sieciowy w jednym module
Modlink MSDD 4000-68000-4300001 to niezawodne i wydajne rozwiązanie dla każdego, kto poszukuje łatwego dostępu do zasilania oraz połączenia sieciowego w aplikacjach przemysłowych, laboratoryjnych czy serwisowych. Dzięki wysokiej jakości wykonania oraz uniwersalnej konstrukcji, moduł doskonale sprawdzi się w najbardziej wymagających środowiskach, gwarantując bezpieczeństwo i komfort pracy.
