Dostępny
USB (typ A); RJ45
1× USB 2.0 (żeński/żeński/kabel 0.7 m) typ A
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC (UL) | 42,4 V |
| Prąd roboczy maks. | 500 mA |
| Specyfikacja USB | 2.0 |
| Szybkość transmisji danych maks. | 480 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

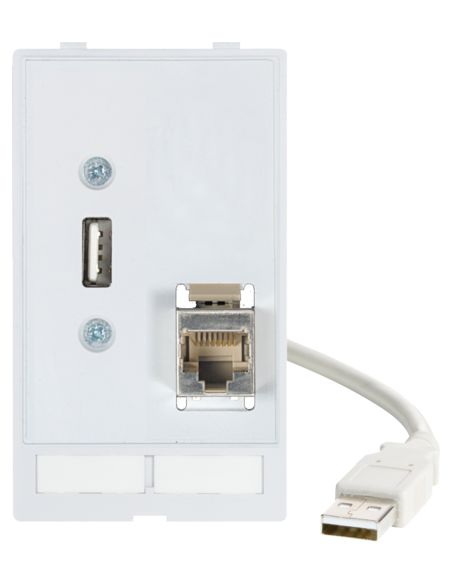

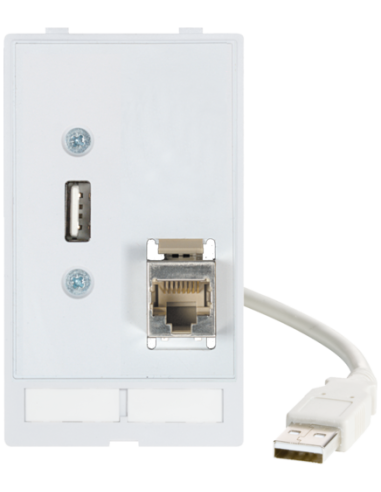

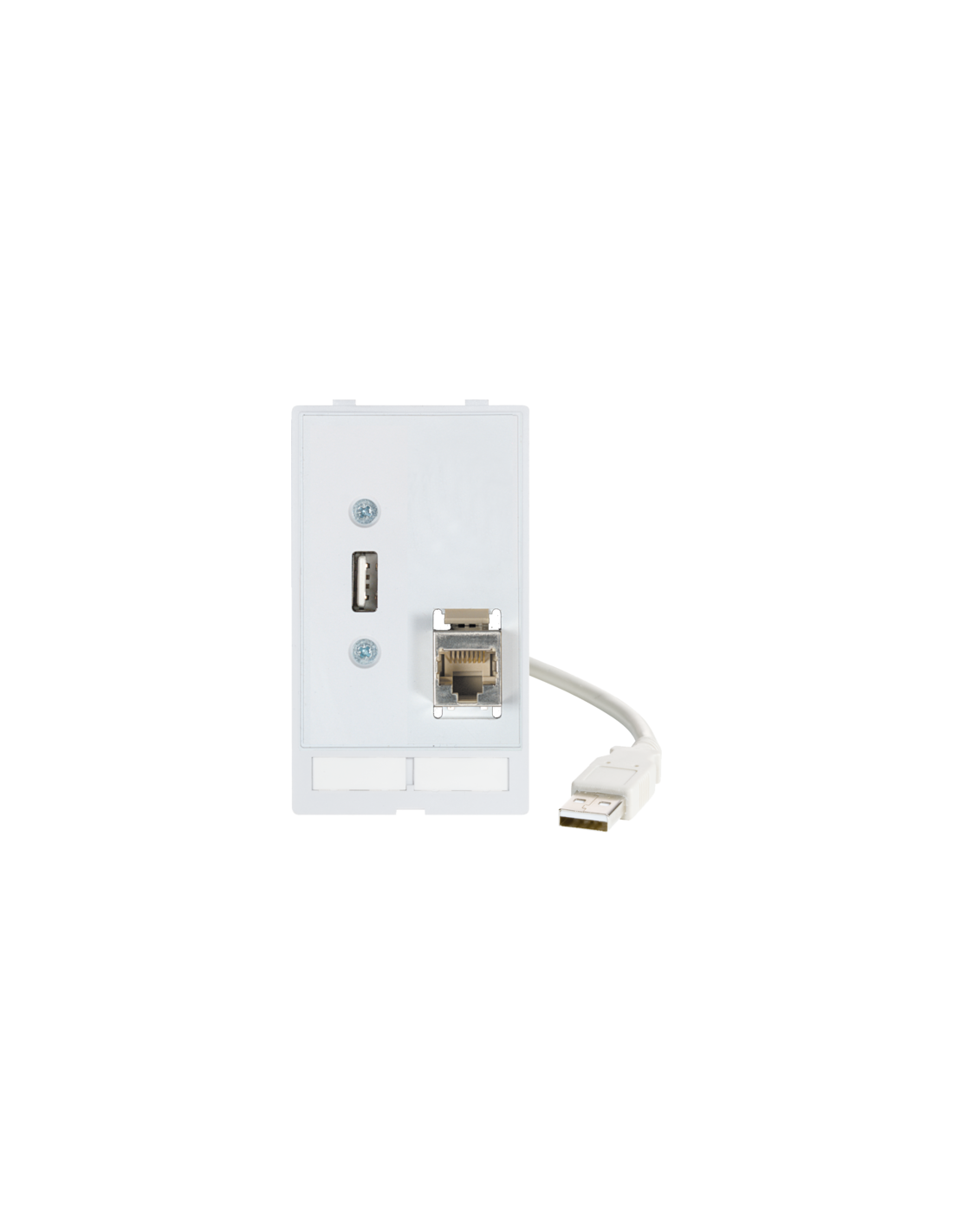

Moduł interfejsu Modlink MSDD 4000-68000-1300000 – USB i RJ45 dla szaf sterowniczych
Moduł interfejsu Modlink MSDD 4000-68000-1300000 to wysokiej jakości rozwiązanie dla inżynierii przemysłowej i automatyki, umożliwiające wygodny dostęp serwisowy do urządzeń znajdujących się wewnątrz szaf sterowniczych. Zintegrowane złącza USB 2.0 (typ A) oraz RJ45 (8-pin, Cat5e) pozwalają na szybkie i bezpieczne podłączanie komputerów, programatorów lub urządzeń peryferyjnych bez konieczności otwierania obudowy szafy, co zwiększa bezpieczeństwo pracy oraz minimalizuje ryzyko niepotrzebnych przestojów.
Zalety i cechy modułu USB/RJ45 – zwiększona efektywność serwisowania
- Łatwy montaż tablicowy – kompaktowa konstrukcja (wysokość: 88 mm, szerokość: 51 mm, głębokość: 45 mm) umożliwia szybkie i wygodne zamocowanie w szafie sterowniczej bez zbędnych modyfikacji.
- Bezpieczny dostęp serwisowy – dzięki wyniesionym złączom dostęp do portów jest możliwy bez konieczności otwierania drzwi szafy, co zapewnia bezpieczeństwo pracowników i urządzeń.
- Uniwersalność zastosowań – kompatybilność z interfejsem USB 2.0 oraz RJ45 Cat.5e gwarantuje obsługę szerokiej gamy urządzeń stosowanych w automatyce i IT.
- Odporność i bezpieczeństwo – zgodność z międzynarodowymi standardami certyfikacji elektrycznej oraz wytrzymałe, metalowe złącza RJ45 zapewniają trwałą i stabilną eksploatację, nawet w wymagających warunkach przemysłowych.
- Szybki transfer danych – port USB 2.0 zapewnia maksymalną szybkość transmisji danych do 480 Mbit/s, co sprawdzi się np. przy aktualizacji oprogramowania lub transmisji istotnych danych serwisowych.
Typowe zastosowania modułu interfejsu Modlink MSDD
Wprowadzenie panelu z portami serwisowymi USB/RJ45 to praktyczne rozwiązanie dla zakładów przemysłowych, hal produkcyjnych oraz centrów automatyki. Najczęstsze aplikacje obejmują:
- Diagnostykę i aktualizację oprogramowania sterowników PLC oraz innych urządzeń automatyki
- Prowadzenie inspekcji i serwisów instalacji elektrycznych bez przerywania cyklu produkcji
- Podłączanie komputerów serwisowych, programatorów lub innych urządzeń diagnostycznych
- Szybki transfer danych pomiędzy urządzeniami sieciowymi przez złącze RJ45
- Zastosowanie w nowych instalacjach oraz w modernizowanych szafach sterowniczych
Dedykowany do środowiska przemysłowego – solidność i wytrzymałość
Moduł MSDD 4000-68000-1300000 został zaprojektowany z myślą o pracy w warunkach przemysłowych. Odpowiedni do pracy w zakresie temperatur od 5°C do 40°C. Metalowa konstrukcja złącza RJ45 oraz blokada zatrzaskowa zapewniają stabilność połączenia i niezawodne użytkowanie przez długi czas.
Podsumowanie: Uniwersalny interfejs komunikacyjny dla automatyki
Moduł interfejsu Modlink MSDD z portami USB oraz RJ45 stanowi praktyczne rozwiązanie wszędzie tam, gdzie liczy się szybki, bezpieczny i wygodny dostęp do urządzeń sieciowych, automatyki oraz elektroniki przemysłowej. Dzięki temu możliwe jest usprawnienie procesów konserwacji oraz redukcja nieplanowanych przestojów w produkcji czy serwisie.
