SUB-D15 HD, RJ45, USB, USB (typ A)
1× SUB-D15 HD (żeński/męski) VGA
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
2× USB (żeński/żeński) typ A
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 60 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC (UL) | 42,4 V |
| Prąd roboczy maks. | 500 mA |
| Specyfikacja USB | 2.0 |
| Szybkość transmisji danych maks. | 480 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
SUB-D15
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D15 |
| Forma konstrukcyjna rodziny tył | SUB-D15 |
| Gender | female |
| Płeć tył | male |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 15 |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

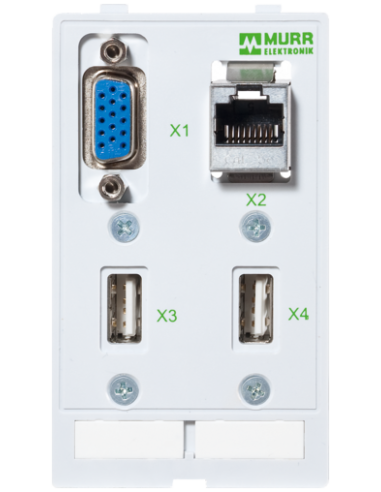

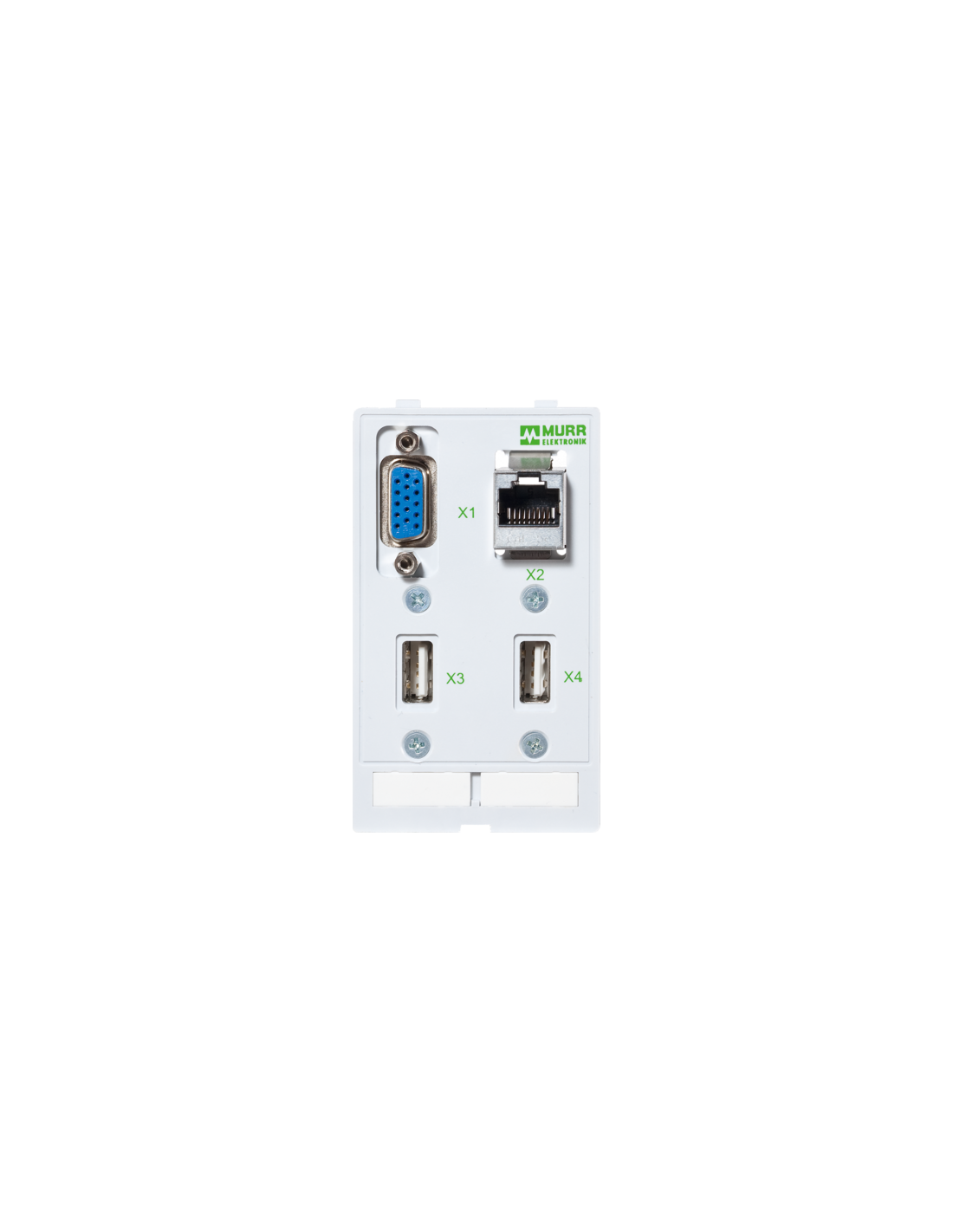

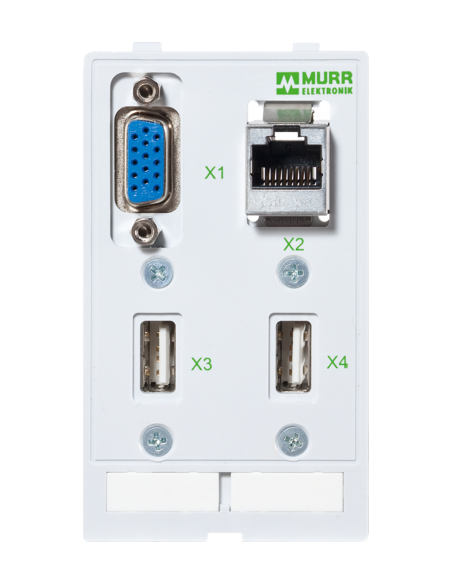

Moduł interfejsu Modlink MSDD 4000-68000-1040000 – uniwersalne rozwiązanie łączności przemysłowej
Moduł interfejsu Modlink MSDD 4000-68000-1040000 to nowoczesny i profesjonalny panel interfejsu, umożliwiający wygodny dostęp do wyprowadzeń sygnałowych szaf sterowniczych oraz urządzeń przemysłowych. Dzięki zintegrowanym złączom VGA (SUB-D15 HD), RJ45 oraz dwóm portom USB typu A (2.0), umożliwia bezpieczne i elastyczne podłączenie różnorodnych urządzeń zewnętrznych bez konieczności otwierania obudowy.
Interfejsy i kompatybilność – szerokie możliwości podłączenia
Panel Modlink MSDD wyposażony jest w szereg popularnych interfejsów:
- 1× SUB-D15 HD (VGA) do podłączenia monitorów, paneli operatorskich lub systemów diagnostycznych
- 1× RJ45, 8-pin metal, Cat5e (interfejs Ethernet) umożliwiający szybką transmisję danych i integrację z przemysłowymi sieciami LAN
- 2× USB typu A – idealne do podłączania klawiatur, myszek, pendrive'ów czy programatorów
Taka konfiguracja złączy czyni go wszechstronnym rozwiązaniem dla automatyki przemysłowej, systemów sterowania oraz serwisowania urządzeń.
Typowe zastosowanie modułu interfejsu Modlink MSDD
Modlink MSDD sprawdza się w instalacjach przemysłowych, gdzie wymagane jest łatwe i bezpieczne podłączanie urządzeń do szafy sterowniczej. Typowe zastosowania obejmują:
- Podłączanie komputerów serwisowych oraz monitorów diagnostycznych
- Aktualizację oprogramowania i diagnostykę sieci przemysłowej
- Podłączenie urządzeń do programowania i konfiguracji sterowników PLC
- Wyprowadzanie interfejsów USB i Ethernet na zewnątrz szafy w celu wygodnej obsługi bez ryzyka otwierania obudowy
Zalety i funkcjonalność panelu interfejsu
Bezpieczeństwo i wygoda użytkowania – moduł wyposażony jest w blokady zatrzaskowe oraz standardowe śruby mocujące, co gwarantuje stabilne połączenia oraz szybki montaż i demontaż.
Możliwość pracy w szerokim zakresie temperatur (od -20°C do 60°C) oraz wysoki poziom ochrony sprawiają, że panel sprawdza się nawet w wymagających warunkach przemysłowych.
Obsługa protokołu USB 2.0 oraz szybka transmisja danych (do 480 Mbit/s) pozwalają na komfortową współpracę z większością urządzeń peryferyjnych.
Najważniejsze cechy techniczne interfejsu Modlink MSDD 4000-68000-1040000
- Kompaktowe wymiary: wysokość 88 mm, szerokość 51 mm, głębokość 45 mm
- Solidna konstrukcja i bezpieczne mocowanie poprzez gwintowane otwory M4 oraz moment obrotowy 0,9 Nm
- Zwiększona uniwersalność dzięki zastosowaniu standardowych gniazd sieciowych i sygnałowych
- Szeroki zakres napięć roboczych – AC oraz DC dla pełnej zgodności z różnymi urządzeniami
- Łatwość integracji z szafami sterowniczymi oraz innymi komponentami automatyki
Moduł interfejsu Modlink MSDD 4000-68000-1040000 to doskonały wybór dla profesjonalistów poszukujących niezawodnych i uniwersalnych rozwiązań umożliwiających szybki dostęp do najważniejszych złączy komunikacyjnych w instalacjach przemysłowych.
