Dostępny
RJ45; USB (A); SUB-D9
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× USB 2.0 (żeński/żeński) typ A
1× SUB-D9 (końcówka lutowana/żeński)
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
Płyta ekranująca
| Connection information | Otwór gwintowany M4 |
| Moment obrotowy | 0,9 Nm |
USB
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze DC (UL) | 42,4 V |
| Prąd roboczy maks. | 500 mA |
| Specyfikacja USB | 2.0 |
| Szybkość transmisji danych maks. | 480 MBit/s |
| Sposób zamykania | Blokada zatrzaskowa |
SUB-D9
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D9 |
| Forma konstrukcyjna rodziny tył | SUB-D9 |
| Gender | female |
| Płeć tył | Lötanschluss |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 9 |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

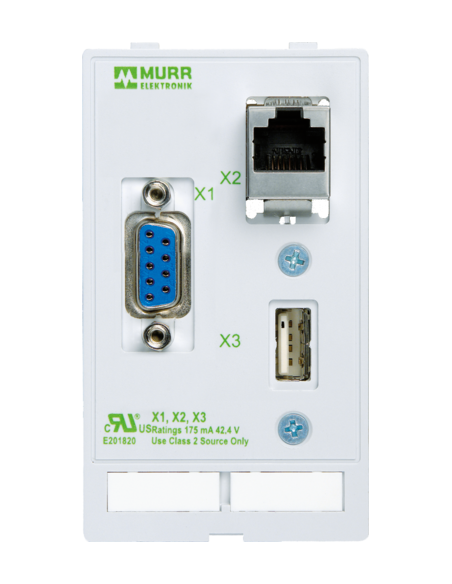

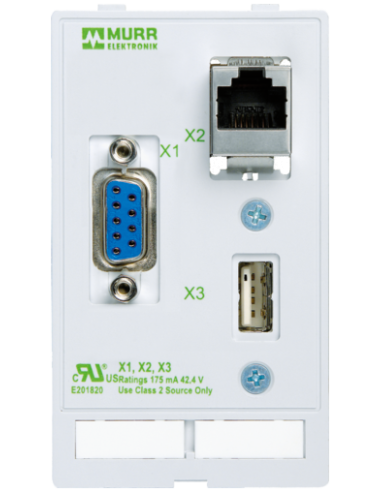

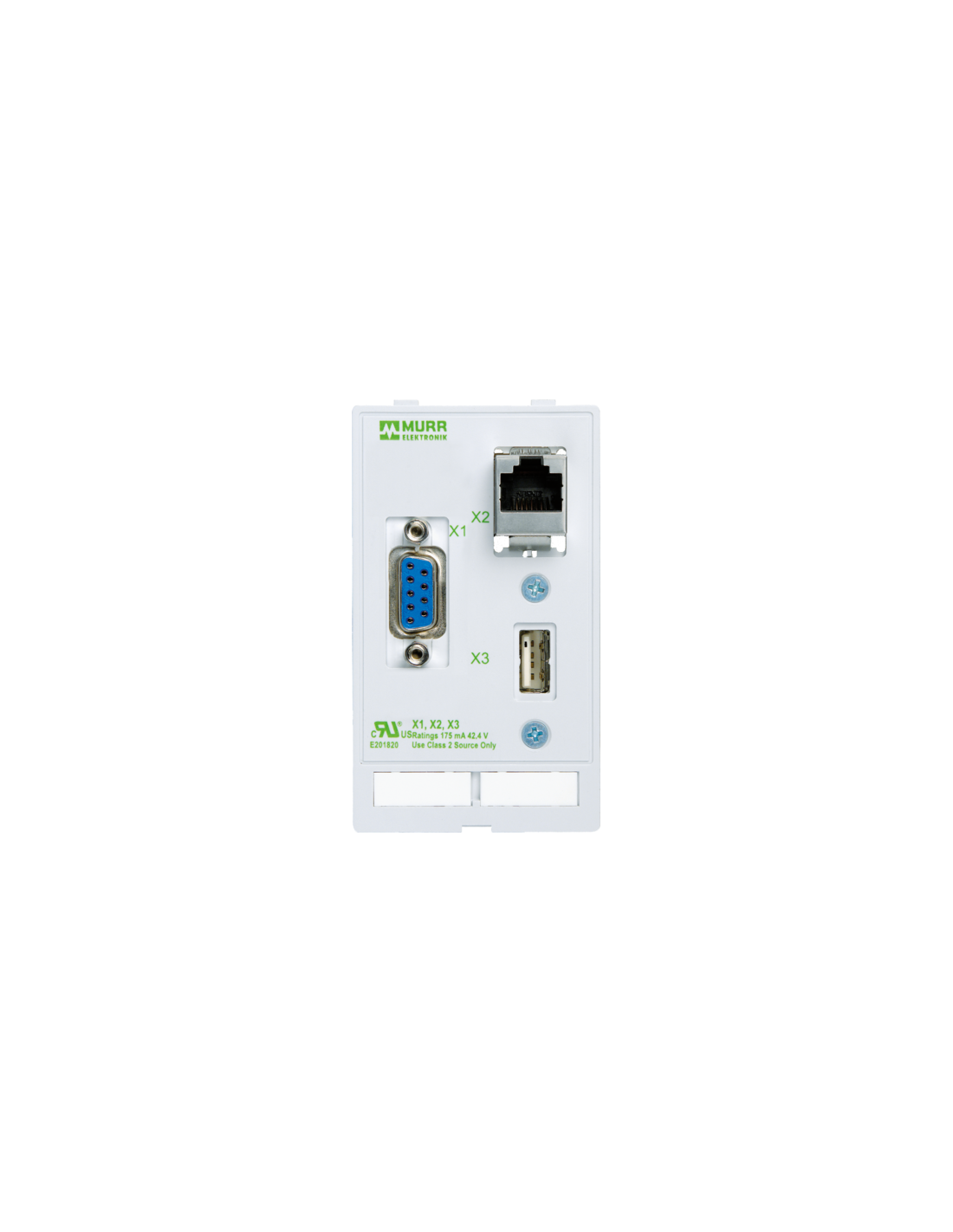

Moduł interfejsu Modlink MSDD 4000-68000-1460000 — praktyczne rozwiązanie dla instalacji przemysłowych
Moduł interfejsu Modlink MSDD 4000-68000-1460000 firmy Murrelektronik zapewnia szybki i wygodny dostęp do kluczowych interfejsów komunikacyjnych w szafach sterowniczych oraz urządzeniach automatyki przemysłowej. To rozwiązanie optymalizuje serwisowanie oraz integrację systemów, eliminując konieczność otwierania drzwi lub paneli szafy rozdzielczej.
Zalety modułu interfejsu Modlink MSDD 4000-68000-1460000
- Uniwersalność zastosowań – obsługuje trzy najpopularniejsze złącza: RJ45 (Ethernet, sieci LAN), USB (A) oraz SUB-D9 (szeregowe, RS232), co umożliwia łatwą komunikację z wieloma urządzeniami sterującymi.
- Wysokie bezpieczeństwo – dostęp do interfejsów bez konieczności otwierania szafy gwarantuje ochronę przed kurzem i zanieczyszczeniami oraz eliminuje ryzyko kontaktu z elementami pod napięciem.
- Kompaktowa budowa – wymiary modułu (wysokość 88 mm, szerokość 51 mm, głębokość 45 mm) pozwalają na montaż nawet w ograniczonej przestrzeni, zapewniając jednocześnie stabilność instalacji.
- Łatwość montażu – moduł wyposażony jest w otwór gwintowany M4 oraz możliwość szybkiego zamykania i otwierania, co przyspiesza integrację z szafą sterowniczą.
- Spełnianie norm bezpieczeństwa – zgodność z wymaganiami UL oraz certyfikaty potwierdzające niezawodność i jakość produktu.
Zastosowania modułu interfejsu do szafy sterowniczej
Modlink MSDD 4000-68000-1460000 znajduje zastosowanie w:
- szafach sterowniczych automatyki przemysłowej,
- scentralizowanych oraz lokalnych stanowiskach serwisowych,
- sytuacjach, w których wymagane jest bezpieczne programowanie sterowników PLC i kontrolerów,
- integracji systemów sieciowych i komunikacyjnych w zakładach produkcyjnych.
Dzięki różnorodności złączy możliwa jest szybka diagnostyka, dostęp do systemów oraz konfiguracja urządzeń bez konieczności przerywania pracy instalacji.
Kompatybilność i funkcjonalność — RJ45, USB, SUB-D9
Wyposażenie w port RJ45 (Cat5e, 8-pin, metalowy), USB 2.0 (A, 480 Mbit/s) oraz SUB-D9 (żeńskie, lutowany) umożliwia podłączenie szerokiego zakresu urządzeń serwisowych oraz komunikacyjnych, zapewniając wszechstronność i wysoką elastyczność podczas eksploatacji.
Modlink MSDD to rozwiązanie wspierające utrzymanie ruchu, serwis, modernizację oraz diagnostykę bez potrzeby ingerencji w bezpieczeństwo całego systemu automatyki.
