Niemcy (VDE) żółty
do montażu przed wyłącznikiem głównym
Zaciski śrubowe
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 60 °C |
Niemcy (VDE)
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG maks. | 10 |
| Napięcie robocze AC | 250 V |
| Prąd roboczy | 16 A |
| Typ połączenia | Zaciski śrubowe SK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |

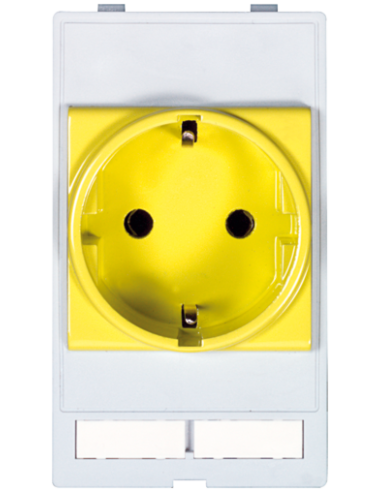

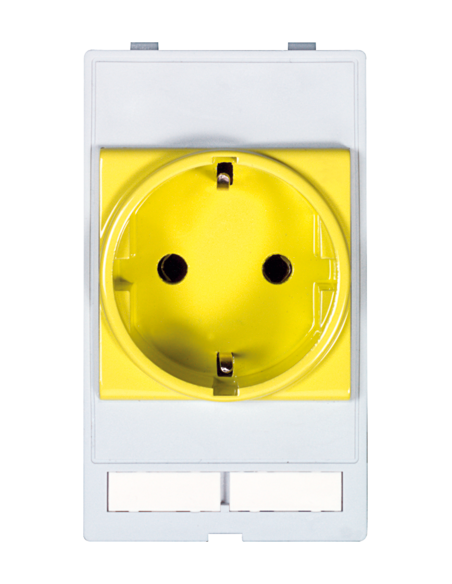

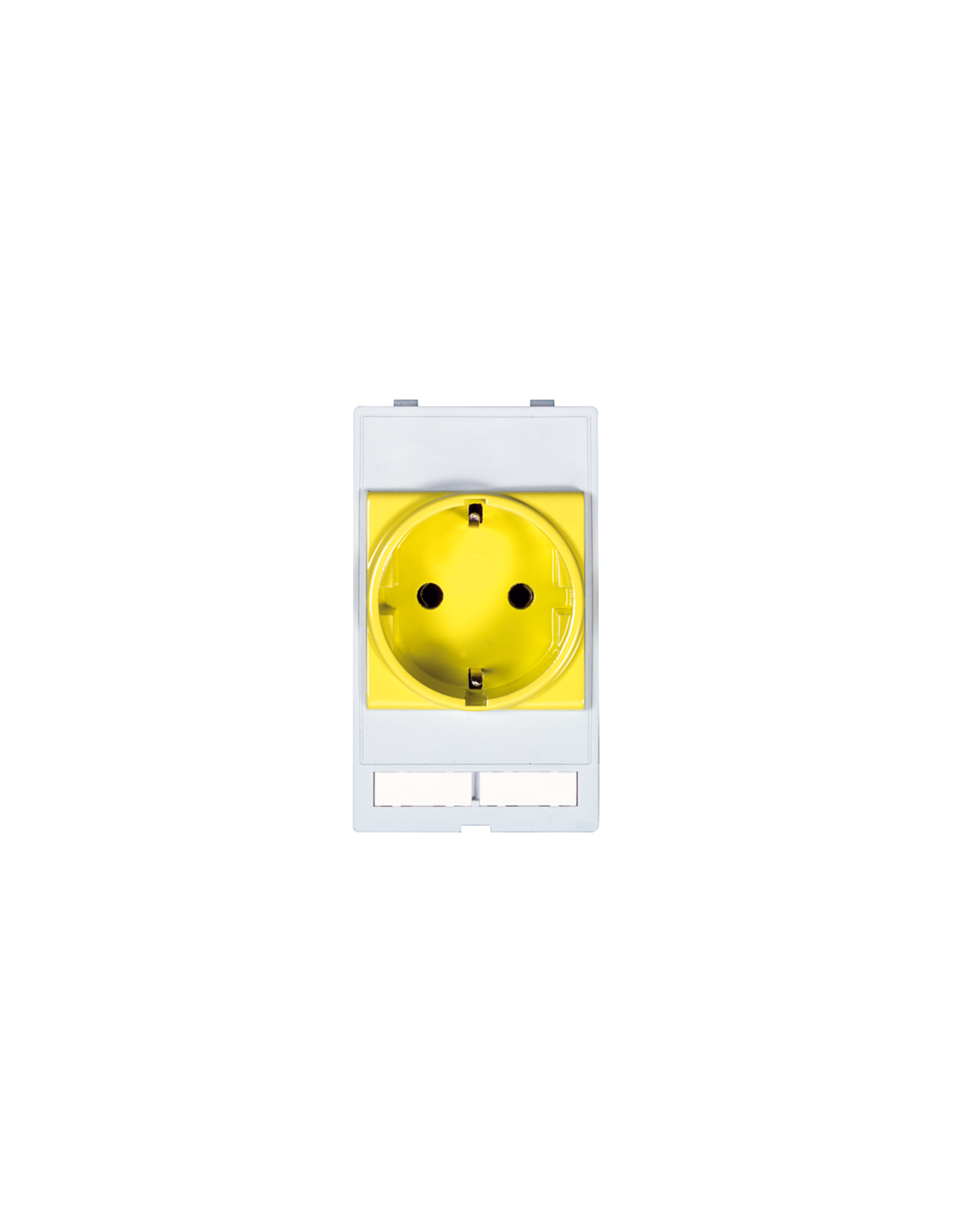

Moduł interfejsu Modlink MSDD 4000-68000-0020000 – Gniazdo serwisowe VDE żółte
Moduł interfejsu Modlink MSDD 4000-68000-0020000 to specjalistyczne gniazdo serwisowe przeznaczone do montażu w szafach sterowniczych oraz rozdzielnicach elektrycznych. Produkt został zaprojektowany zgodnie z wymaganiami norm niemieckich (VDE). Wyróżnia się charakterystycznym żółtym kolorem frontu, co czyni go doskonałym wyborem w miejscach, gdzie wymagana jest szybka identyfikacja punktu serwisowego. To rozwiązanie podnosi poziom bezpieczeństwa i ułatwia obsługę serwisową.
Zalety modułu serwisowego – najwyższa funkcjonalność i bezpieczeństwo
Gniazdo Modlink MSDD oferuje wiele korzyści, które docenią zarówno projektanci, jak i użytkownicy instalacji przemysłowych:
- Bezpieczny dostęp serwisowy – umożliwia podłączenie urządzeń serwisowych bez konieczności otwierania szafy sterowniczej czy rozdzielnicy, co zmniejsza ryzyko awarii i poprawia bezpieczeństwo pracy.
- Intuicyjna instalacja – wyposażone w zaciski śrubowe SK, co gwarantuje szybkie i pewne podłączenie przewodów.
- Wytrzymałość mechaniczna – solidna konstrukcja oraz przemyślane parametry wymiarowe (wysokość 88 mm, szerokość 51 mm, głębokość 68 mm) pozwalają na stabilny montaż nawet w wymagających warunkach przemysłowych.
- Zgodność z normami – przystosowane do pracy w instalacjach o napięciu roboczym do 250 V (AC) i prądzie do 16 A.
- Podwyższona rozpoznawalność – żółty kolor ułatwia identyfikację gniazda przeznaczonego do obsługi serwisowej.
Typowe zastosowanie – gniazdo serwisowe do szaf i rozdzielnic
Moduł Modlink MSDD 4000-68000-0020000 jest dedykowany do instalacji elektrycznych w szafach sterowniczych, rozdzielnicach oraz zespołach maszynowych, gdzie istnieje potrzeba bezpiecznego dostarczenia zasilania serwisowego. Znajduje zastosowanie m.in. w:
- systemach automatyki przemysłowej,
- instalacjach produkcyjnych,
- laboratoriach i stanowiskach testowych,
- punktach serwisowych i kontrolnych.
Umożliwia podłączanie urządzeń pomiarowych, diagnostycznych, elektronarzędzi czy laptopów serwisowych w sposób szybki i zgodny z wymogami norm bezpieczeństwa.
Wyposażenie techniczne i parametry użytkowe
Gniazdo wyposażone jest w dwa bieguny oraz styk ochronny PE, co umożliwia podłączenie przewodów do 6 mm² (AWG 10) dla każdej linii – zapewniając niezawodność i bezpieczeństwo działania. Dodatkowo, konstrukcja umożliwia prostą i trwałą integrację z systemem zasilania przed wyłącznikiem głównym.
Modlink MSDD stanowi nieodzowny element nowoczesnych instalacji przemysłowych, podnosząc poziom serwisu, bezpieczeństwa oraz komfortu pracy operatorów i techników.
