Jednofazowy transformator sterujący i separacyjny
250 VA
Klasa izolacji T 40/B
Stopień ochrony IP20
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,17 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,67 A |
| Inrush current at input voltage 1 | 8,35 A |
| Inrush current at input voltage 2 | 4,82 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 17 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 9,8 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 250 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

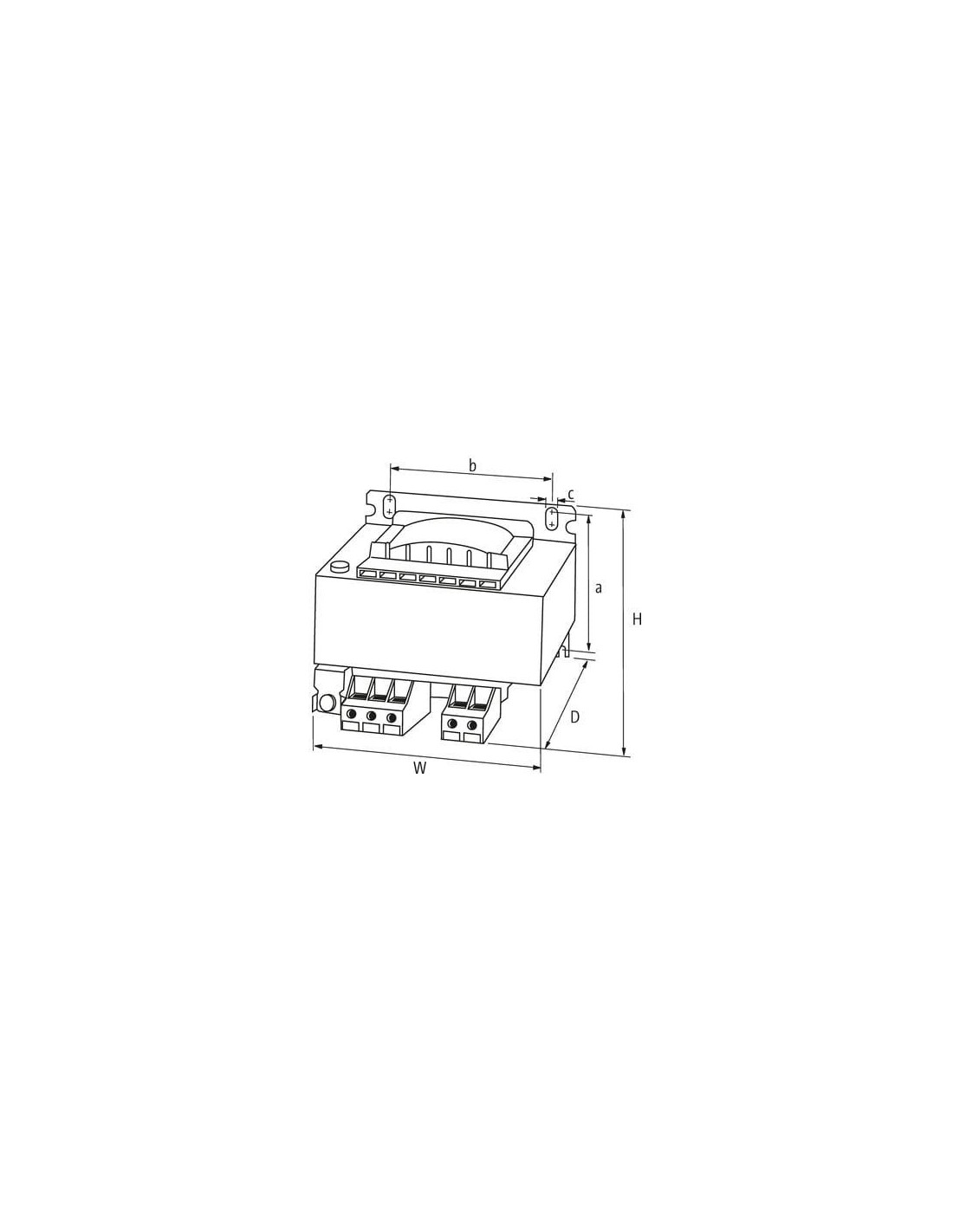

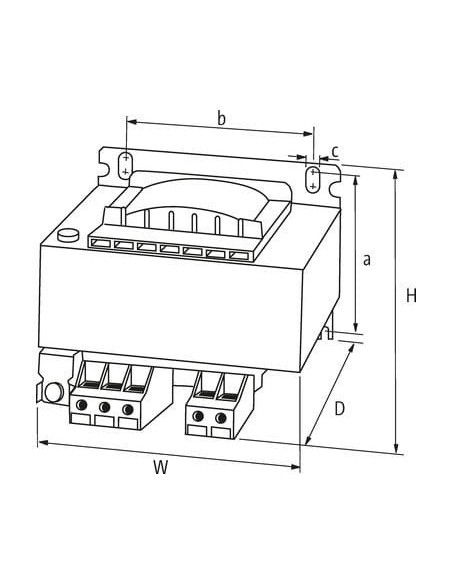

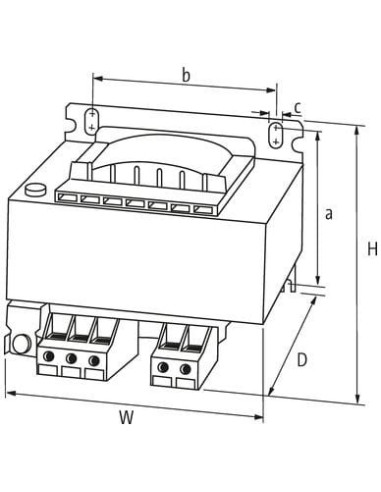

| Wymiar mocowania a | 86,5 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 102 mm |
| Szerokość | 96 mm |
| Głębokość | 108 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

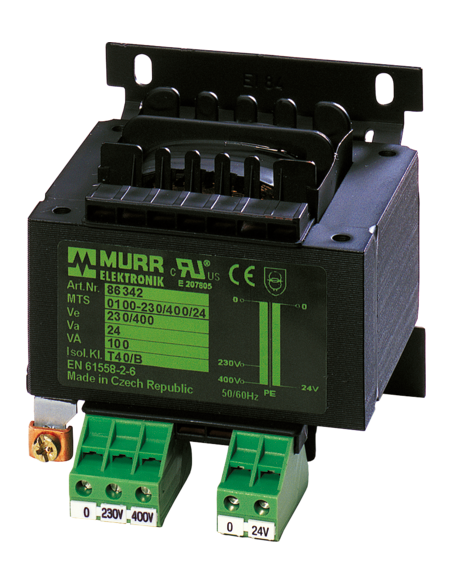

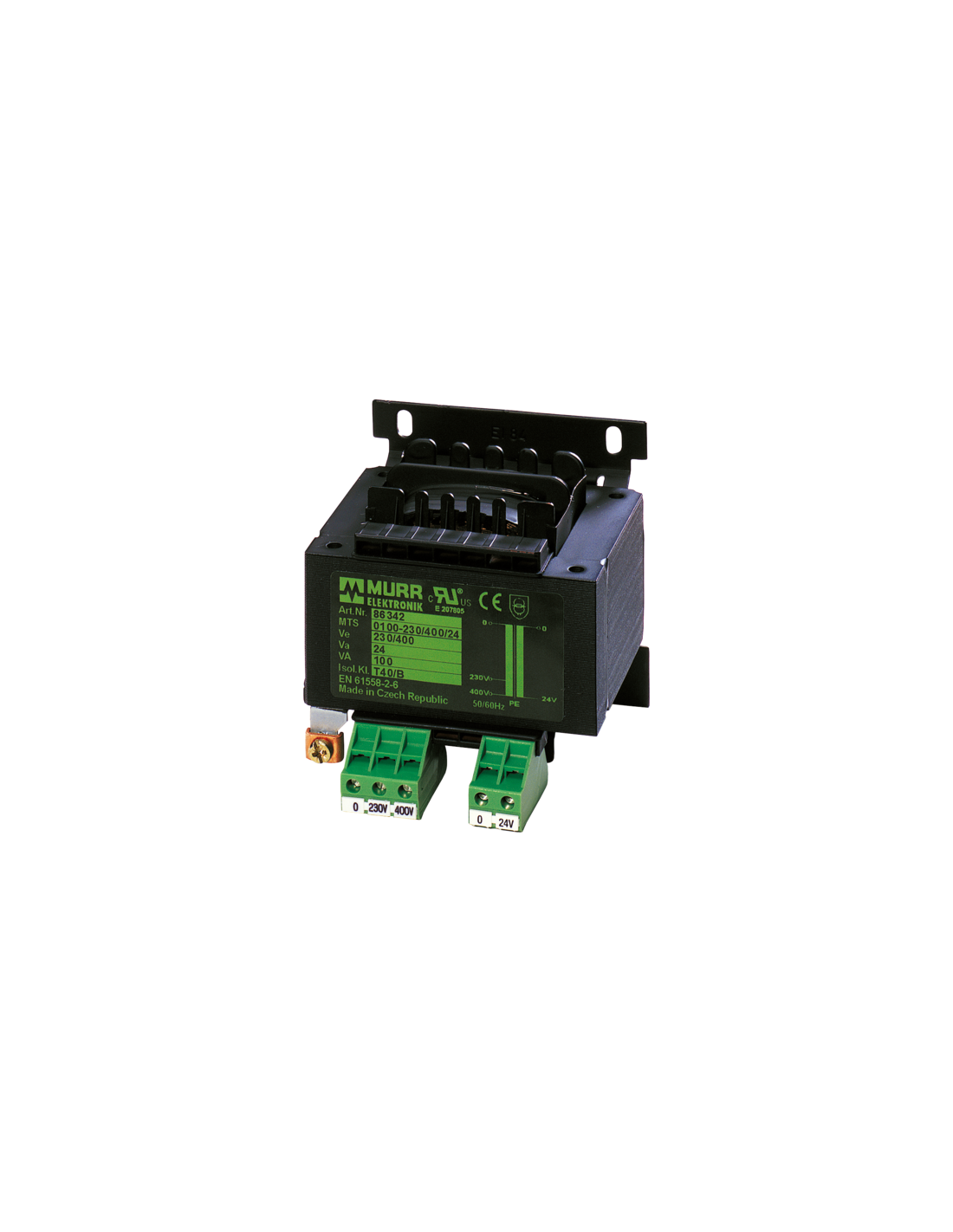

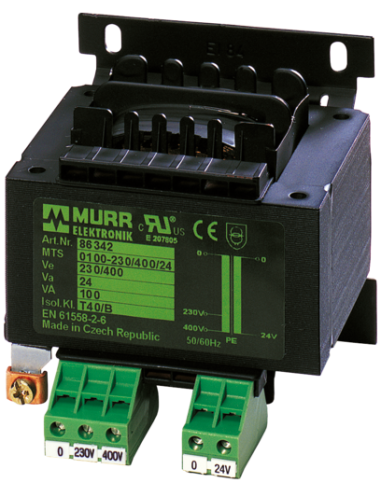

Transformator jednofazowy MTS 86351 – sterujący i separacyjny 250 VA
Transformator jednofazowy MTS 86351 to zaawansowane urządzenie przeznaczone do sterowania i separacji obwodów elektrycznych w instalacjach przemysłowych oraz automatyce. Dzięki swojej budowie i parametrom technicznym model ten gwarantuje niezawodną pracę oraz bezpieczeństwo użytkowania.
Zastosowanie transformatora MTS 86351
Transformator MTS 86351 znajduje zastosowanie w szeroko pojętych systemach automatyki przemysłowej, szafach sterowniczych, układach zasilania oraz w miejscach wymagających galwanicznej separacji napięć sieciowych. Jest idealny do pracy w instalacjach, w których niezbędne jest przekształcanie lub separacja napięcia. Zabezpiecza czułe urządzenia przed zakłóceniami oraz niepożądanymi przepięciami.
- Szafy rozdzielcze i szafy sterownicze
- Systemy automatyzacji linii produkcyjnych
- Maszyny przemysłowe – separacja układów zasilania od systemów sterowania
- Elektrownie i infrastruktura przemysłowa
Najważniejsze zalety transformatora MTS 86351
- Galwaniczna separacja – gwarancja podwyższonego bezpieczeństwa urządzeń i użytkowników dzięki separacji obwodów wejściowych i wyjściowych.
- Kompaktowe wymiary – umożliwiają łatwy montaż nawet w ograniczonej przestrzeni rozdzielni lub szafy sterowniczej.
- Szereg możliwości montażu – możliwość instalacji na szynie TH35 (standard EN 60715) oraz na podłużnych otworach, co zwiększa elastyczność aplikacji.
- Solidność i niezawodność – transformator wykonany w klasie izolacji T 40/B, co zapewnia długą żywotność i odporność na warunki środowiskowe.
- Wszechstronność zastosowania – dwa napięcia wejściowe (230 V lub 400 V), wyjście 230 V, moc łączeniowa do 250 VA.
Budowa i podłączenie transformatora jednofazowego MTS 86351

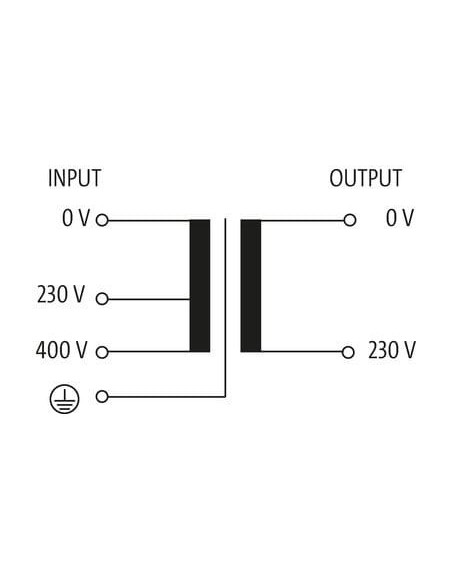

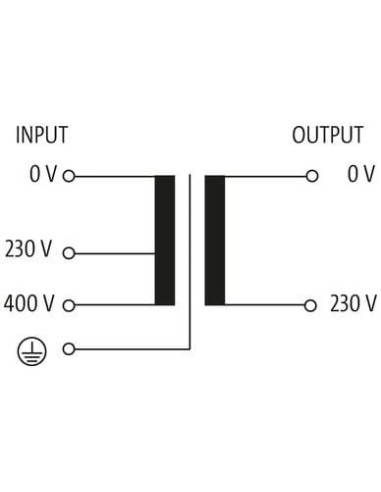

Obudowa transformatora MTS 86351 została zaprojektowana z myślą o łatwym i bezpiecznym montażu. Przewidziano wytrzymałe zaciski śrubowe SK do pewnego podłączenia przewodów zarówno po stronie wejściowej, jak i wyjściowej. Oznaczenie pinów oraz prosty schemat podłączenia (dostępny w dokumentacji oraz na obudowie) minimalizuje ryzyko błędów montażowych.
Stopień ochrony IP20 zapewnia odporność na działanie pyłu i drobnych zanieczyszczeń, co jest istotne w środowisku przemysłowym. Konstrukcja transformatora umożliwia efektywne odprowadzanie ciepła i skuteczną pracę w zakresie temperatur roboczych od -20°C do +40°C.
Normy i certyfikaty transformatora sterującego MTS 86351
Transformator spełnia wymagania najważniejszych norm, takich jak EN 61558-1, EN 61558-2-4 oraz EN 62041 (kategoria 0). Urządzenie posiada niezbędne certyfikaty bezpieczeństwa, co umożliwia jego stosowanie w wymagających aplikacjach przemysłowych.
Podsumowanie – Dlaczego warto wybrać transformator jednofazowy MTS 86351?
Transformator jednofazowy MTS 86351 to niezawodne i uniwersalne rozwiązanie do stosowania w automatyce przemysłowej, szafach sterowniczych oraz wszędzie tam, gdzie konieczne jest bezpieczne zasilanie i separacja obwodów elektrycznych. Wysokie standardy wykonania, łatwość montażu oraz szeroki zakres możliwości sprawiają, że urządzenie to stanowi doskonały wybór dla profesjonalistów.
