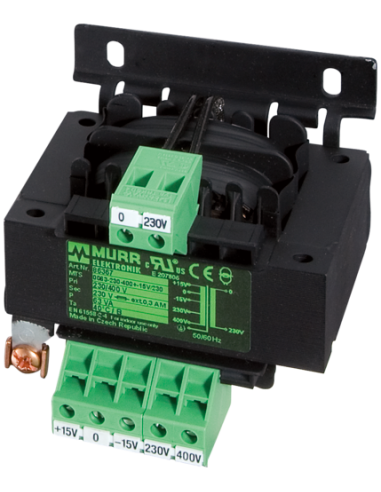

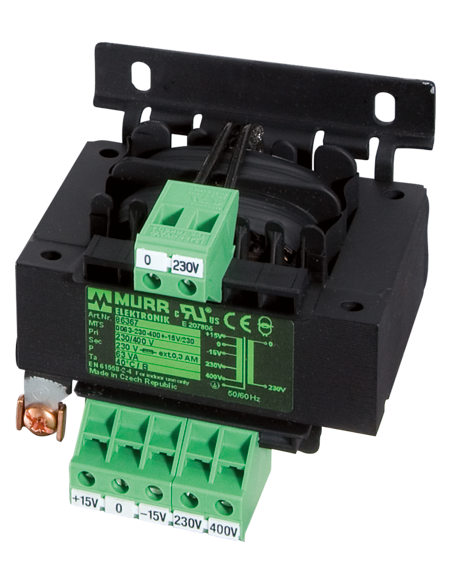

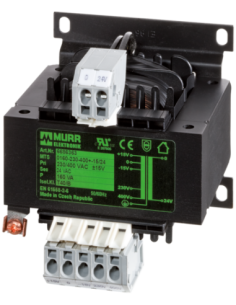

Jednofazowy transformator bezpieczeństwa
100 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,5 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,3 A |
| Inrush current at input voltage 1 | 4,1 A |
| Inrush current at input voltage 2 | 2,3 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 6,6 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 3,8 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 100 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

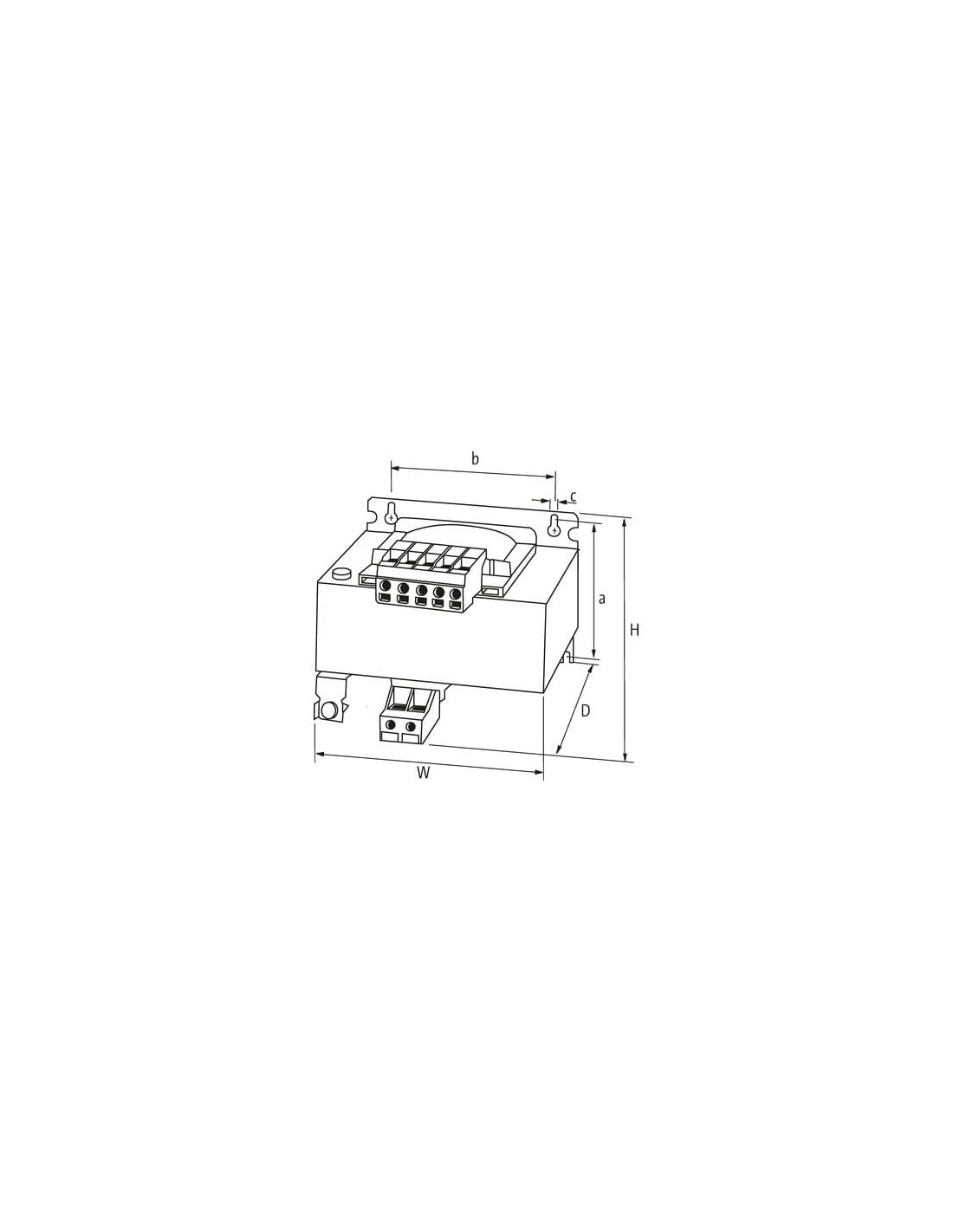

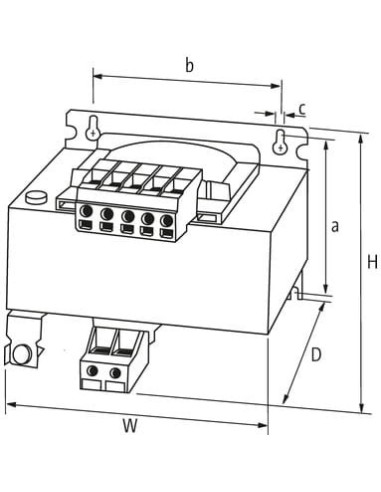

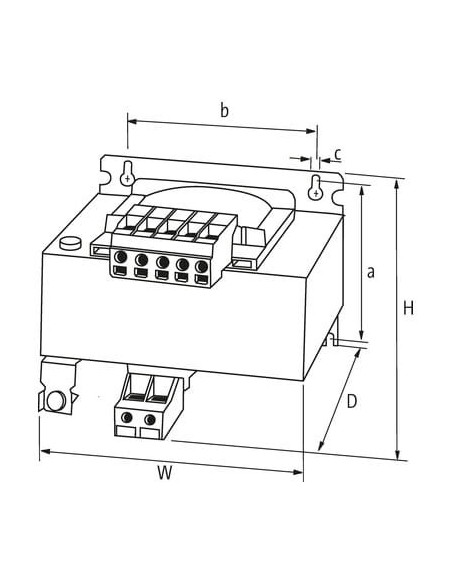

| Wymiar mocowania a | 64,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 86 mm |
| Szerokość | 84 mm |
| Głębokość | 98 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |

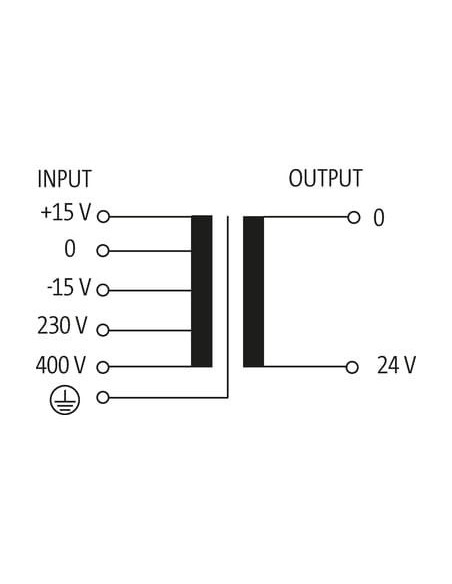

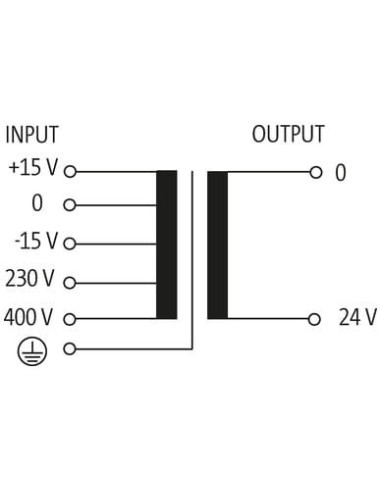

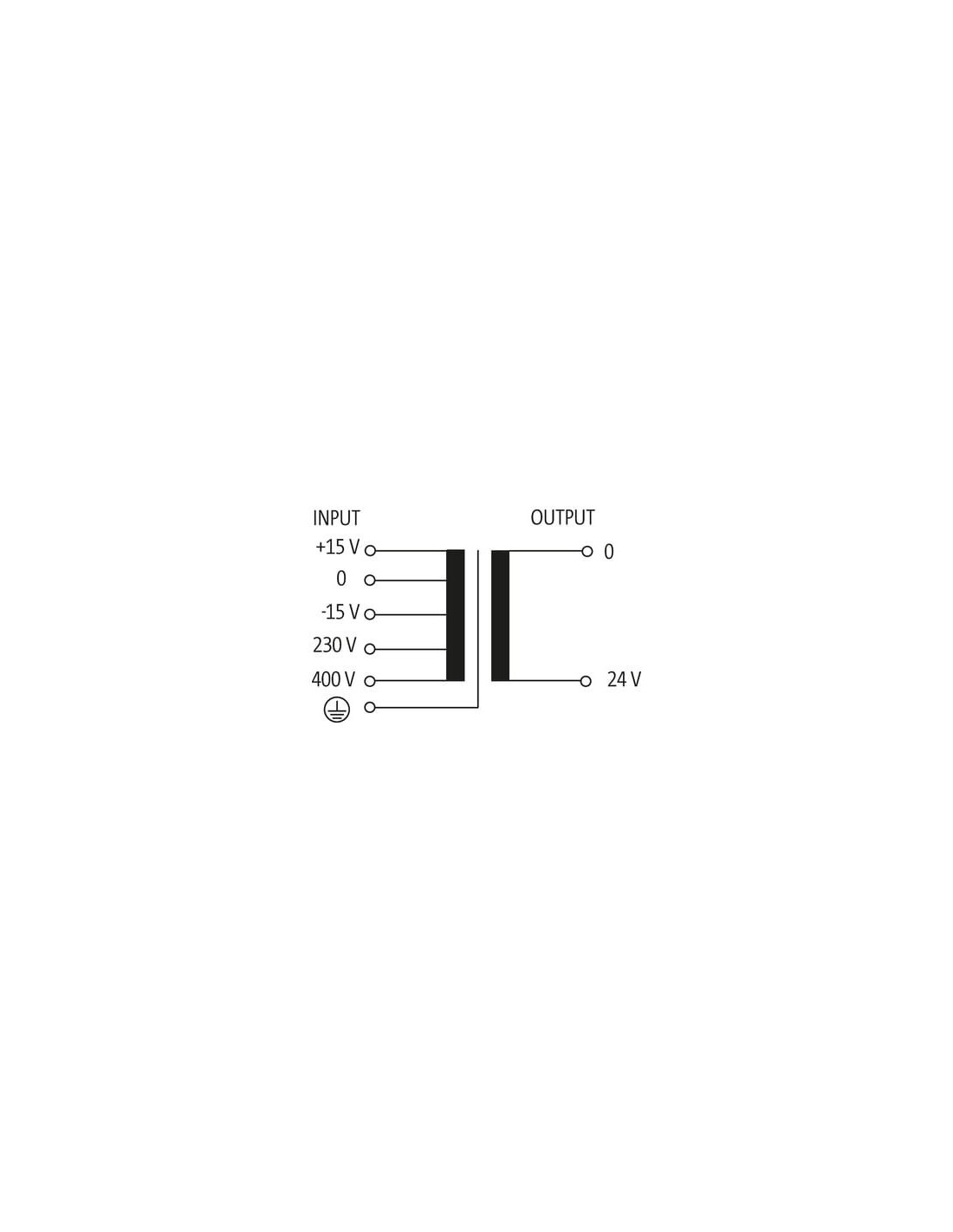

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 24 V DC |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
