Jednofazowy transformator bezpieczeństwa
160 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,82 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,47 A |
| Inrush current at input voltage 1 | 6,1 A |
| Inrush current at input voltage 2 | 3,5 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 9,5 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 5,5 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 160 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

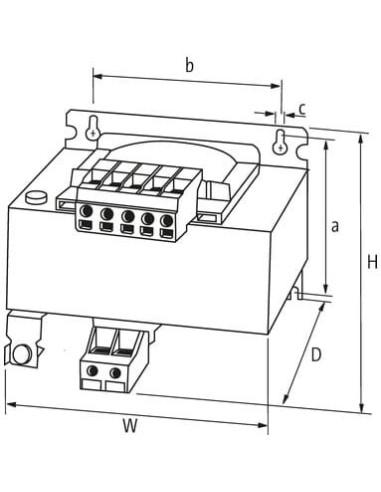

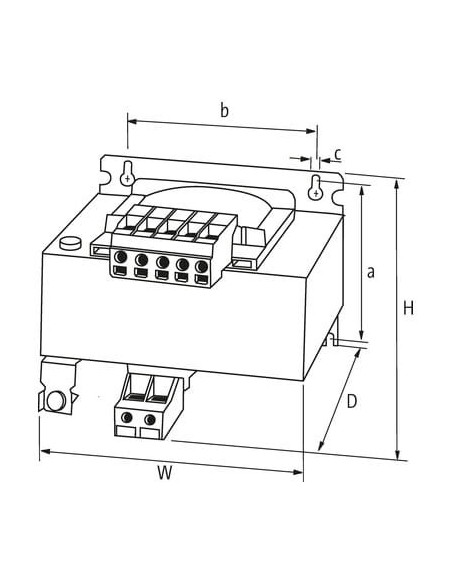

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |
| Wymiar mocowania a | 86,5 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 101 mm |
| Szerokość | 96 mm |
| Głębokość | 106 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |

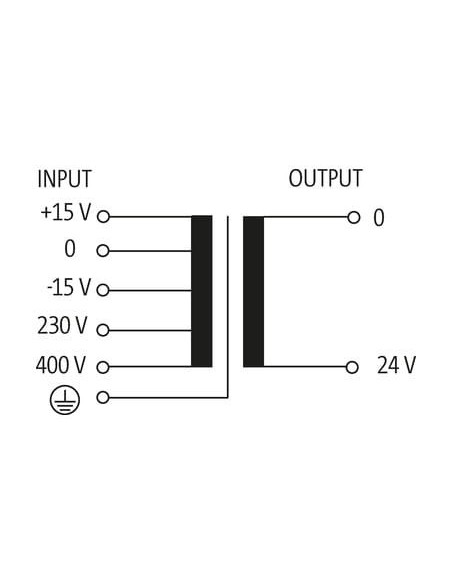

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 24 V DC |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

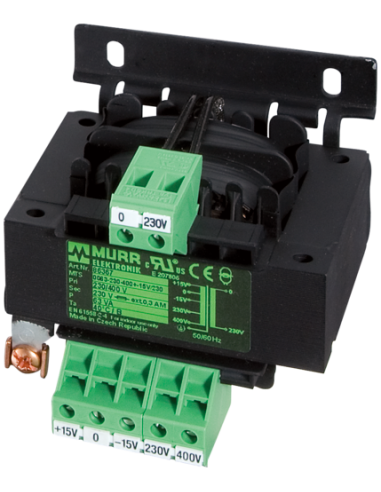

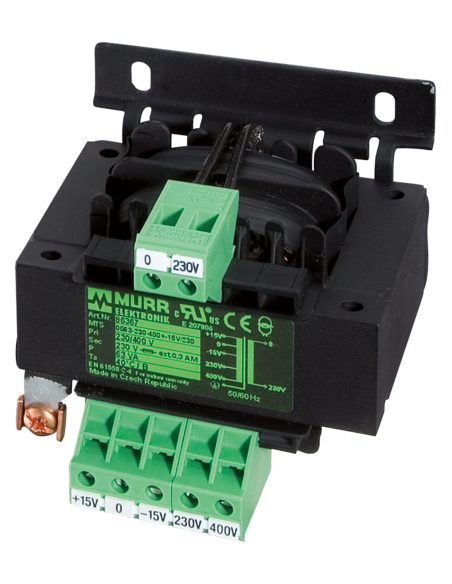

Transformator jednofazowy MTS 86363 – bezpieczne zasilanie 24 V AC
Transformator jednofazowy MTS 86363 to zaawansowane urządzenie przeznaczone do bezpiecznego zasilania urządzeń i instalacji przemysłowych wymagających napięcia 24 V AC. Wyposażony w dwa różne wejścia zasilające (230 V oraz 400 V AC), pozwala na elastyczne dopasowanie do różnych instalacji elektrycznych.
Najważniejsze zalety transformatora MTS 86363
- Wyjątkowa niezawodność – transformator spełnia wysokie normy bezpieczeństwa (SELV) oraz normy EN 61558-2-4, EN 61558-2-6 i EN 62041.
- Wysoka wydajność – moc maksymalna wynosząca 160 VA doskonale sprawdzi się w układach automatyki, sterowania maszynami oraz systemach oświetleniowych.
- Bezpieczeństwo użytkowania – izolacja między wejściem a wyjściem na poziomie aż 4 kV gwarantuje zwiększoną ochronę dla obsługiwanych urządzeń.
- Szeroki zakres napięć wejściowych – możliwość podłączenia zarówno do sieci 230 V, jak i 400 V AC umożliwia wygodną integrację z różnymi systemami.
- Łatwy montaż – kompatybilność z uniwersalną szyną TH35 (EN 60715) oraz otworami montażowymi pozwala na szybki montaż w szafach sterowniczych i rozdzielniach.
- Kompaktowa konstrukcja – niewielkie wymiary zapewniają oszczędność miejsca w obudowie rozdzielczej.
Zastosowanie transformatora bezpieczeństwa 24 V AC
Transformator MTS 86363 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i bezpieczne zasilanie obwodów niskonapięciowych. Typowe aplikacje to:
- Układy sterowania i automatyki przemysłowej,
- Zasilanie lamp sygnalizacyjnych, czujników oraz przekaźników,
- Systemy bezpieczeństwa maszyn,
- Pulpity operatorskie oraz szafy sterownicze,
- Rozdzielnie elektryczne niskiego napięcia,
- Sterowanie bramami, roletami oraz automatyką budynkową.
Budowa i wygodne przyłącza transformatora MTS 86363

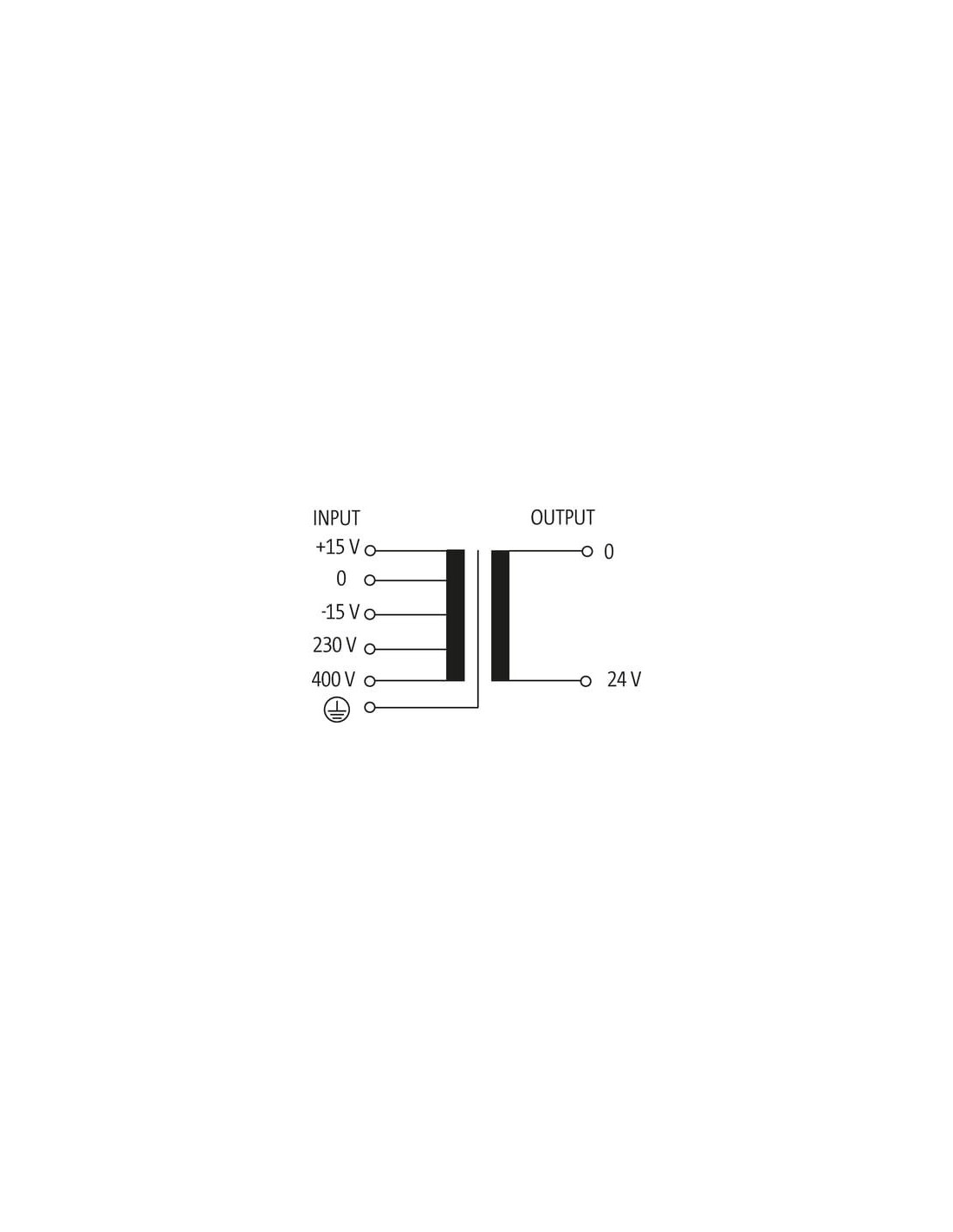

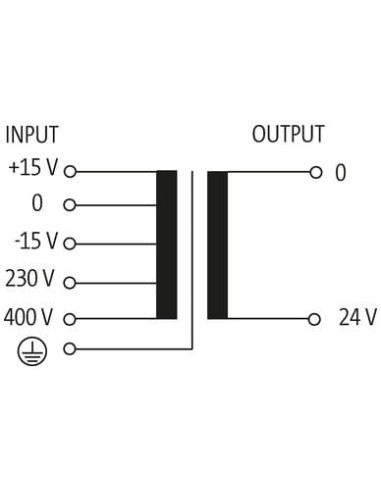

Obudowa urządzenia wykonana jest z trwałych materiałów, które zapewniają ochronę przed czynnikami mechanicznymi. Zaciski śrubowe umożliwiają szybkie i solidne podłączenie przewodów. Transformator posiada przejrzysty schemat połączeń, dzięki czemu jest łatwy w instalacji, nawet dla mniej doświadczonych użytkowników.
Bezpieczeństwo i zgodność z normami
Transformator jednofazowy MTS 86363 spełnia rygorystyczne normy branżowe oraz certyfikaty bezpieczeństwa, co czyni go idealnym wyborem zarówno do nowych projektów, jak i modernizowanych instalacji elektrycznych, w których istotne są niezawodność i zgodność z obowiązującymi przepisami.
Urządzenie wyróżnia się łatwością montażu, szerokimi możliwościami zastosowania oraz wysokim poziomem bezpieczeństwa eksploatacji, stanowiąc solidny komponent każdej szafy sterowniczej, rozdzielni czy układu automatyki.
