Jednofazowy transformator sterujący i separacyjny
250 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,36 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,51 A |
| Inrush current at input voltage 1 | 26 A |
| Inrush current at input voltage 2 | 9,6 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 25 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 9,2 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 250 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

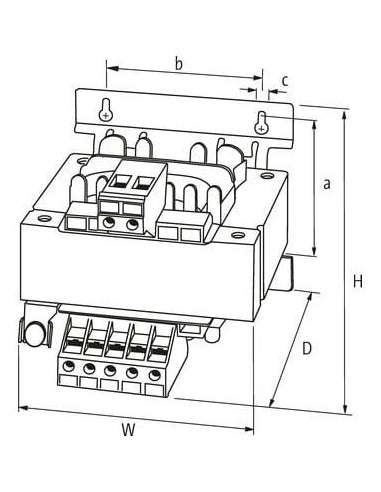

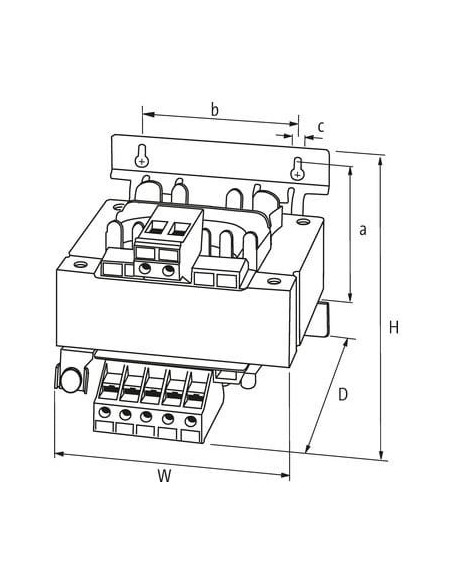

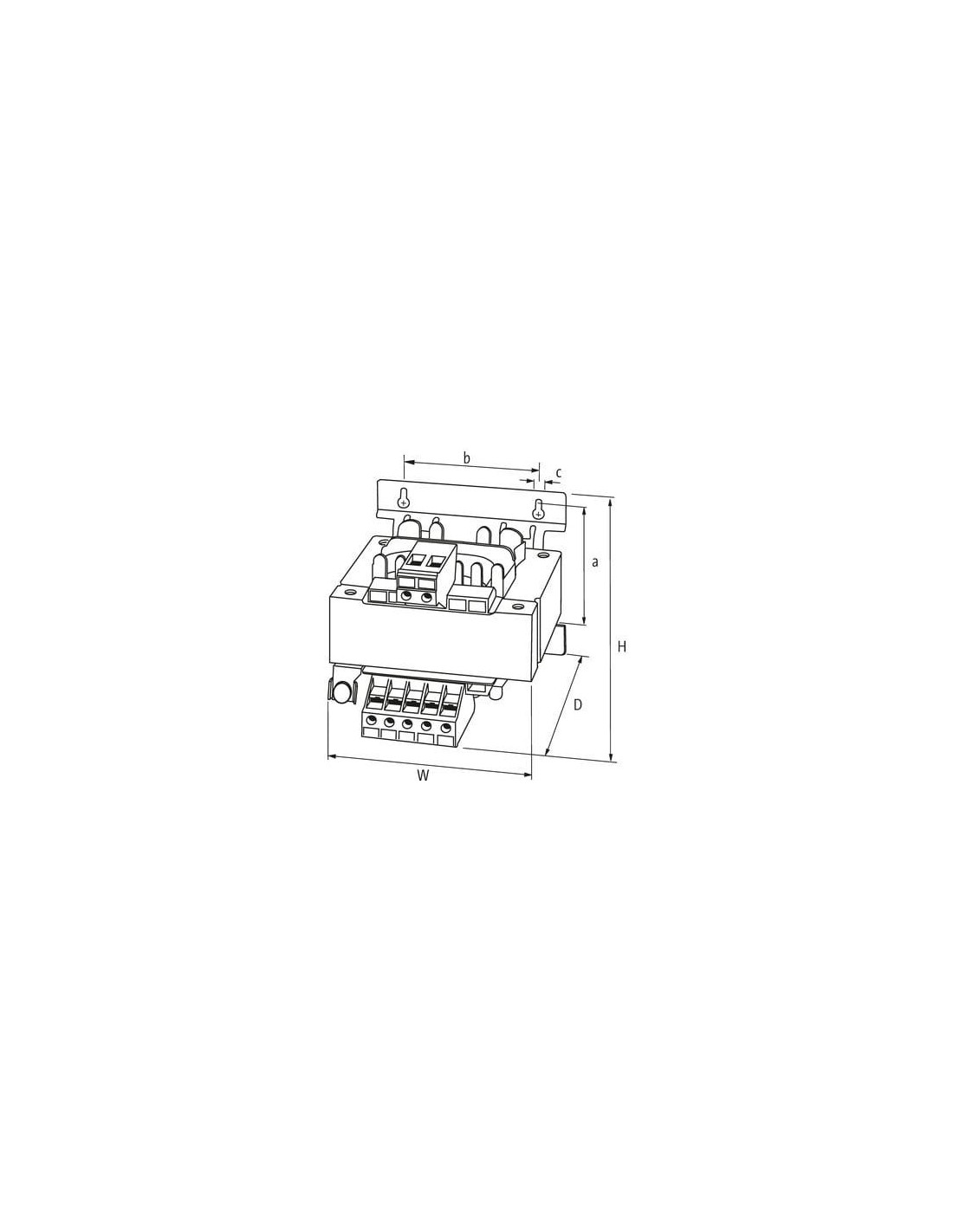

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 74,4 mm |
| Wymiar mocowania b | 90 mm |
| Wysokość | 104 mm |
| Szerokość | 120 mm |
| Głębokość | 112 mm |
| Średnica otworu | 5,8 mm |
| Długość otworu | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

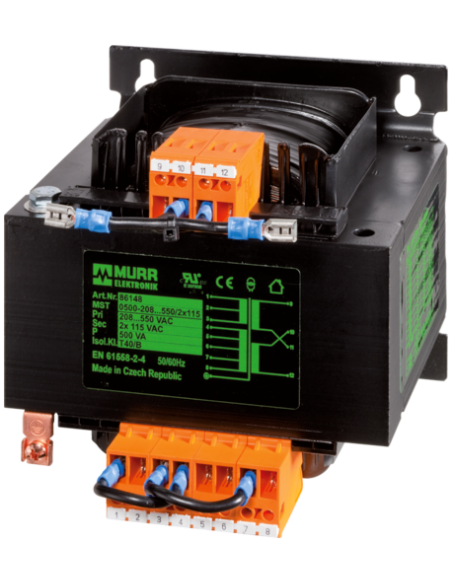

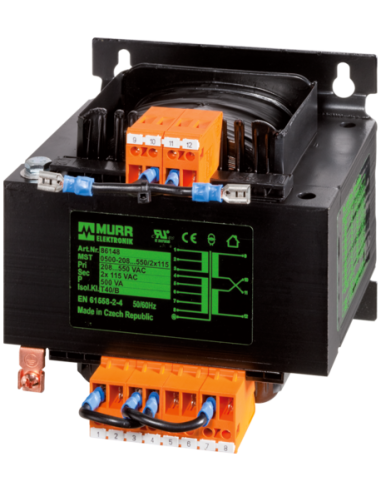

Transformator jednofazowy MST 86145 – niezawodne zasilanie i separacja dla przemysłu
Transformator jednofazowy MST 86145 to wysokiej klasy urządzenie przeznaczone do sterowania oraz separacji w instalacjach przemysłowych i automatyce. Dzięki swojej uniwersalności oraz stabilnej pracy znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowe jest bezpieczne i precyzyjne zasilanie układów kontrolnych oraz maszyn.
Zastosowanie i możliwości wykorzystania transformatora MST 86145
Transformator MST 86145 jest idealnym rozwiązaniem w systemach automatyki przemysłowej, szafach sterowniczych, liniach produkcyjnych oraz w maszynach przemysłowych, wszędzie tam, gdzie wymagana jest separacja galwaniczna i niezawodność zasilania. Sprawdzi się w zakładach produkcyjnych, centrach logistycznych i obiektach technologicznych, zarówno jako transformator sterujący, jak i separacyjny.
- Uniwersalne napięcia wejściowe: Obsługuje szeroki zakres napięć sieciowych od 208 V do 550 V AC.
- Elastyczność konfiguracji wyjścia: Możliwość ustawienia napięcia wyjściowego na poziomie 230 V/115 V lub uzyskania dwóch niezależnych wyjść 115 V.
- Wysoka moc znamionowa: Maksymalna moc wyjściowa wynosząca 250 VA zapewnia stabilne zasilanie nawet dla wymagających odbiorników.
- Bezpieczeństwo pracy: Wysoka izolacja wejścia i wyjścia (4 kV) skutecznie zabezpiecza obwody wtórne przed przepięciami, zgodność z normami EN 61558-1, EN 61558-2-4 oraz EN 62041.
- Kompaktowa obudowa i łatwy montaż: Obudowa z uchwytami typu Schlüssellochaufhängung ułatwia montaż w szafach sterowniczych i na panelach.
Najważniejsze cechy transformatora MST 86145 – specyfikacja konstrukcyjna
MST 86145 został zaprojektowany z myślą o trwałości i niezawodności użytkowania. Do produkcji wykorzystano komponenty spełniające rygorystyczne normy jakości. Urządzenie jest odporne na wahania temperatury (od -20°C do +40°C podczas pracy oraz do +80°C w magazynowaniu), co pozwala na pracę w wymagających warunkach środowiskowych.
- Kompaktowe wymiary: Zoptymalizowany kształt zapewnia łatwość montażu przy zachowaniu odpowiedniej cyrkulacji powietrza.

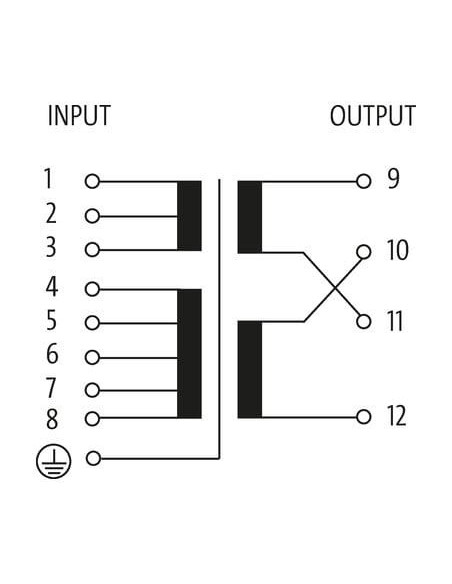

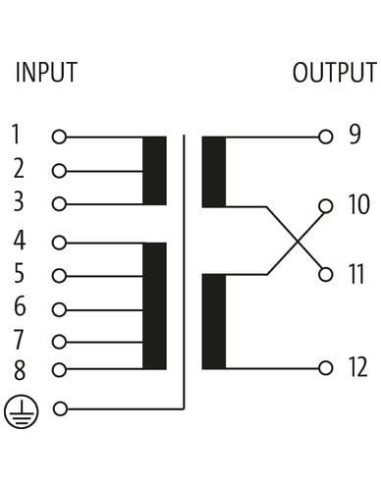

- Proste podłączenie: Jasno oznaczone zaciski oraz czytelny schemat ułatwiają szybki i bezproblemowy montaż.
- Wytrzymała i odporna konstrukcja: Transformator charakteryzuje się trwałym wykonaniem oraz odpornością na intensywną eksploatację.
- Bezpośrednie uziemienie: Złącze do uziemienia zwiększa bezpieczeństwo obsługi.
Transformator MST 86145 – typowe zastosowania
Transformator MST 86145 znajduje zastosowanie w:
- Przemysłowych rozdzielnicach i szafach sterowniczych
- Automatyce przemysłowej oraz liniach produkcyjnych
- Systemach zasilania maszyn CNC
- Separacji i ochronie układów sterujących
- Obwodach kontrolnych maszyn oraz urządzeń technologicznych
Właściwy dobór transformatora, takiego jak MST 86145, gwarantuje optymalną pracę oraz bezpieczeństwo infrastruktury przemysłowej. Dzięki szerokim możliwościom zastosowania, uniwersalności i łatwości obsługi stanowi znakomity wybór dla instalatorów, automatyków oraz służb utrzymania ruchu.
