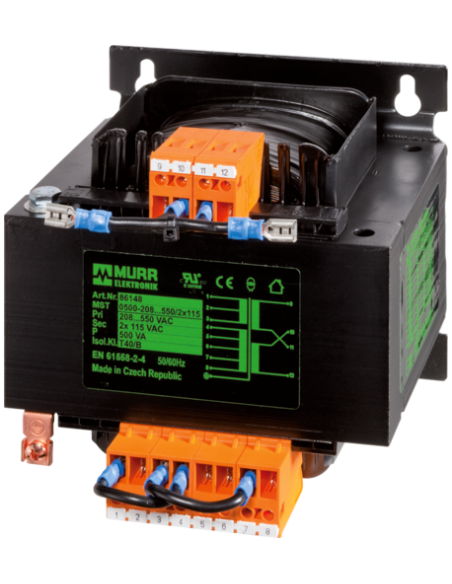

Jednofazowy transformator sterujący i separacyjny
100 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 57 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,21 A |
| Inrush current at input voltage 1 | 9,9 A |
| Inrush current at input voltage 2 | 3,8 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 7,6 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 2,9 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 100 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

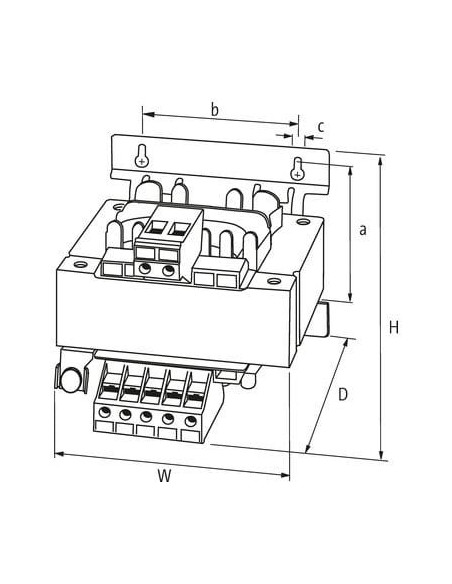

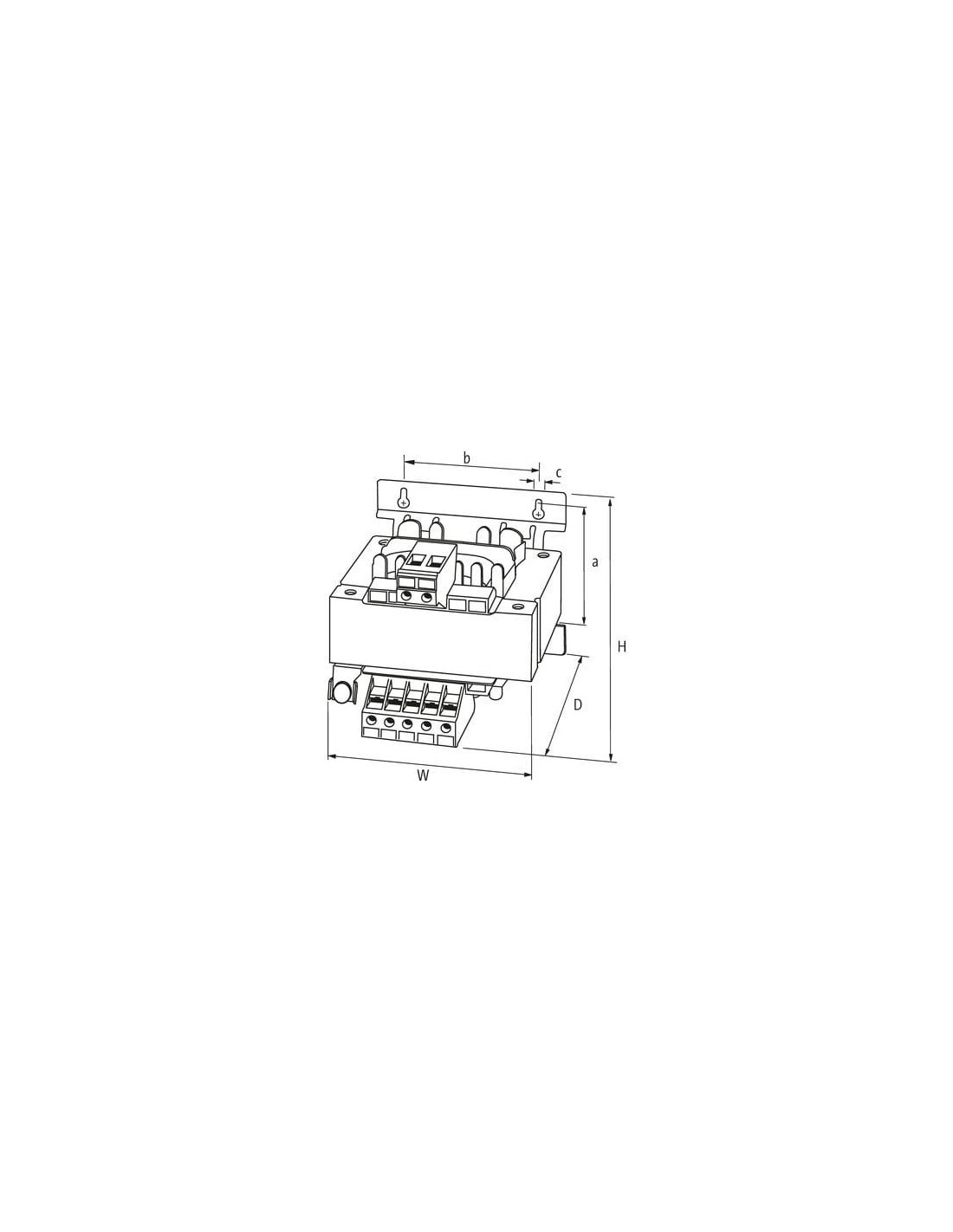

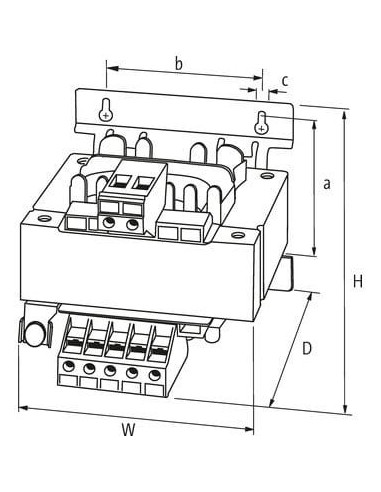

| Wymiar mocowania a | 64,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 105 mm |
| Szerokość | 84 mm |
| Głębokość | 98 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

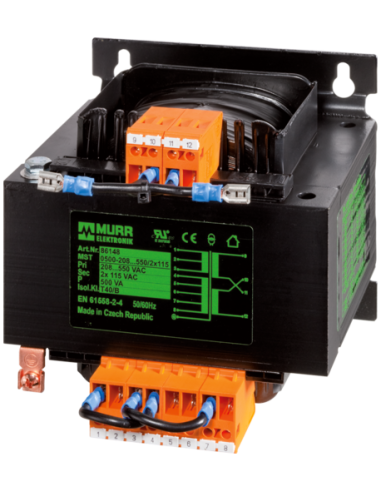

Transformator jednofazowy Murr Elektronik MTS 86143 – 100 VA
Jednofazowy transformator sterujący i separacyjny MTS 86143 (kod produktu: 86143) to sprawdzone i niezawodne rozwiązanie do zastosowań w systemach automatyki przemysłowej, rozdzielnicach oraz układach sterowania. Dzięki kompaktowej konstrukcji oraz wysokiej klasie bezpieczeństwa transformator ten doskonale sprawdza się w aplikacjach wymagających izolacji galwanicznej oraz konwersji napięć.
Najważniejsze zalety transformatora MTS 86143
- Wysoka uniwersalność napięć wejściowych – możliwość pracy w szerokim zakresie napięć wejściowych (od 208 V do 550 V AC), co pozwala na zastosowanie w różnych instalacjach elektrycznych na całym świecie.
- Regulowane napięcie wyjściowe – uzyskaj wyjście 230 V / 115 V lub 2 x 115 V AC, dostosowując transformator do potrzeb odbiornika.
- Bezpieczeństwo pracy – izolacja galwaniczna pomiędzy uzwojeniem pierwotnym a wtórnym, napięcie probiercze 4 kV oraz zgodność z normami EN 61558-1, EN 61558-2-4, EN 62041.
- Kompaktowa obudowa – niewielkie wymiary (105 × 84 × 98 mm) umożliwiają łatwy montaż w szafach sterowniczych, na szynie DIN TH35 lub przy pomocy podłużnych otworów montażowych.
- Łatwy montaż i pewne podłączenie – zastosowane zaciski śrubowe umożliwiają szybkie i pewne połączenia przewodów, zarówno po stronie wejścia, jak i wyjścia.
- Szeroki zakres temperatur pracy – praca w otoczeniu od -20°C do +40°C oraz możliwość przechowywania nawet do +80°C.
Typowe zastosowania transformatora MTS 86143
Transformator jest szczególnie polecany do:
- zasilania układów automatyki przemysłowej
- separacji galwanicznej obwodów sterujących
- aplikacji maszyn i urządzeń produkcyjnych
- budowy szaf sterowniczych oraz rozdzielnic elektrycznych
- zasilania systemów kontrolno-pomiarowych
- systemów oświetleniowych wymagających separacji od sieci

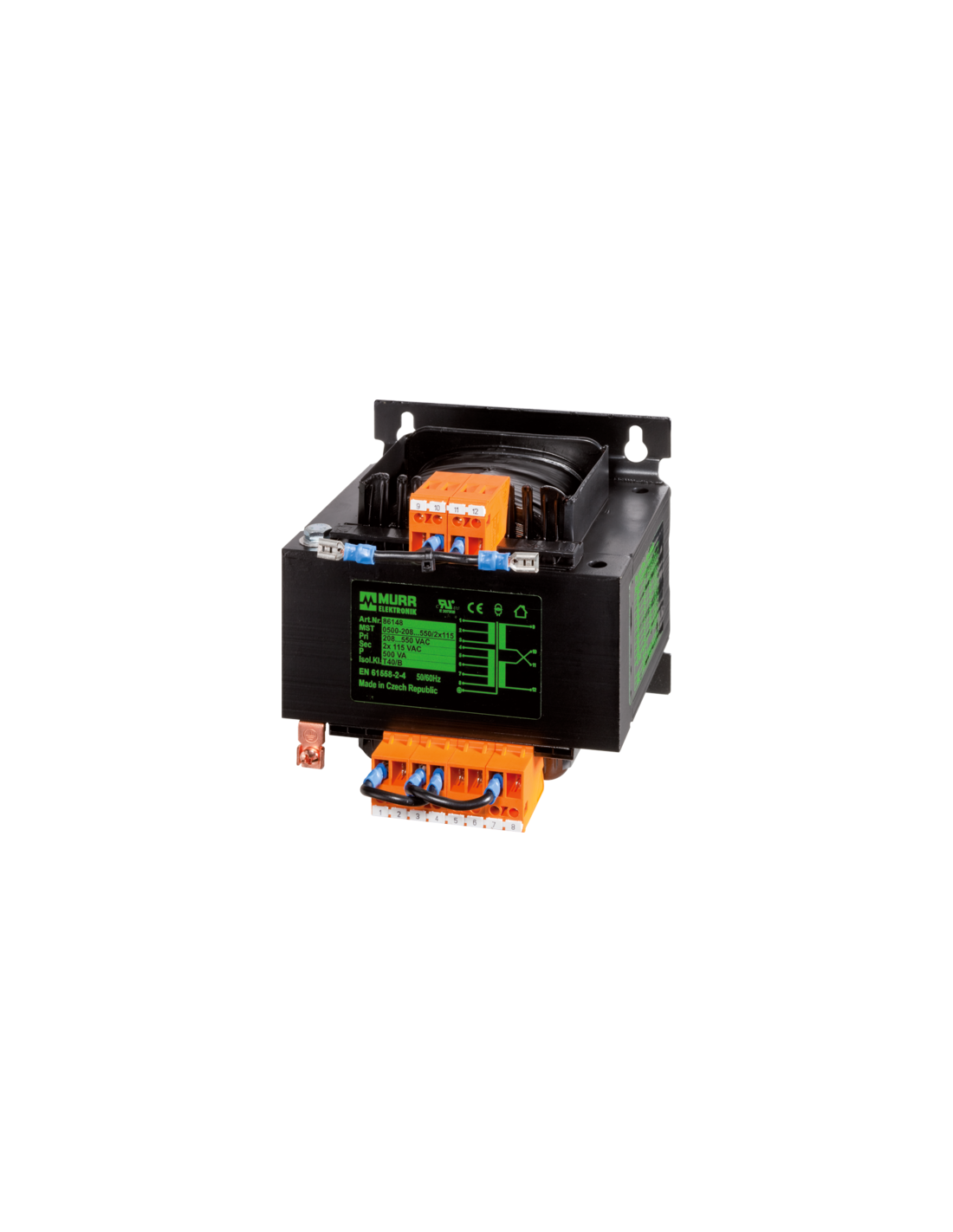

Konstrukcja i budowa – bezpieczeństwo i niezawodność

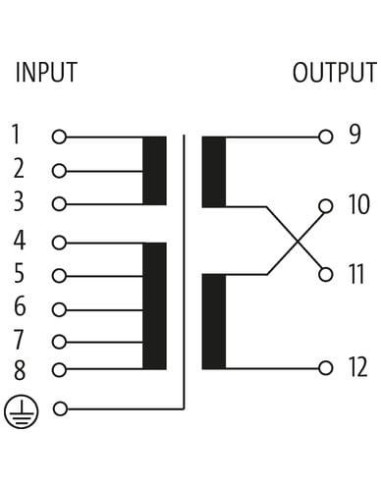

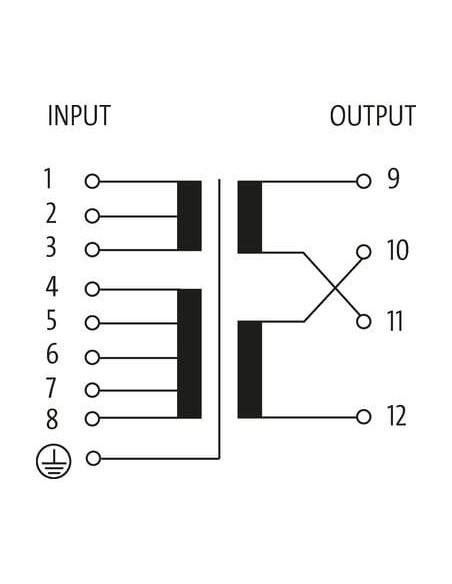

Obudowa transformatora została zaprojektowana zgodnie z wymaganiami klasy izolacji T 40/B. Dzięki temu urządzenie zapewnia dużą wytrzymałość izolacji oraz wysoką odporność na przeciążenia. Wyprowadzenia podłączeniowe zostały oznaczone i pogrupowane zgodnie z schematem, co ułatwia instalację oraz diagnostykę układu.
Podsumowanie – transformator MTS 86143
Transformator jednofazowy MTS 86143 o mocy 100 VA to niezastąpione urządzenie do przemysłowych i specjalistycznych zastosowań elektrycznych, w których priorytetem są bezpieczeństwo, niezawodność oraz uniwersalność konfiguracji napięciowej. Jego kompaktowe wymiary, solidność wykonania oraz szeroki zakres parametrów technicznych czynią go częstym wyborem w szafach sterowniczych i rozdzielnicach automatyki.
