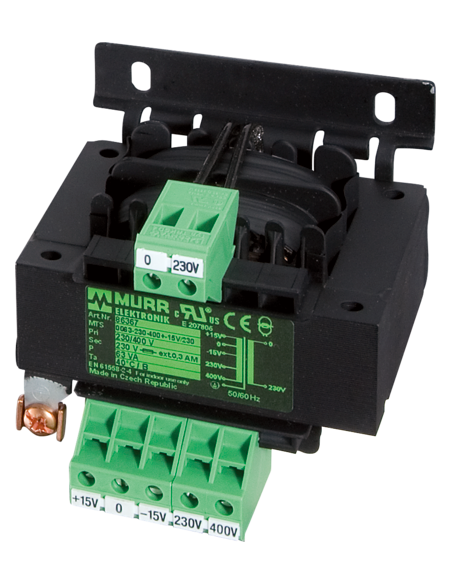

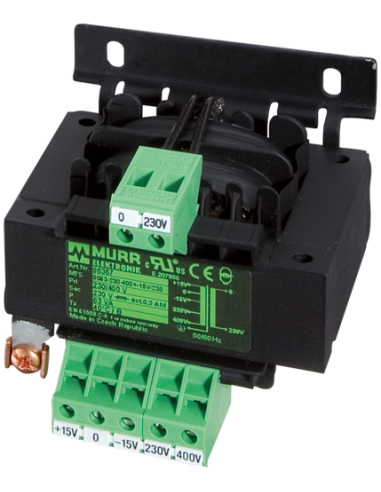

Jednofazowy transformator bezpieczeństwa
63 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,33 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,2 A |
| Inrush current at input voltage 1 | 2 A |
| Inrush current at input voltage 2 | 1,15 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 2,95 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 1,7 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 63 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

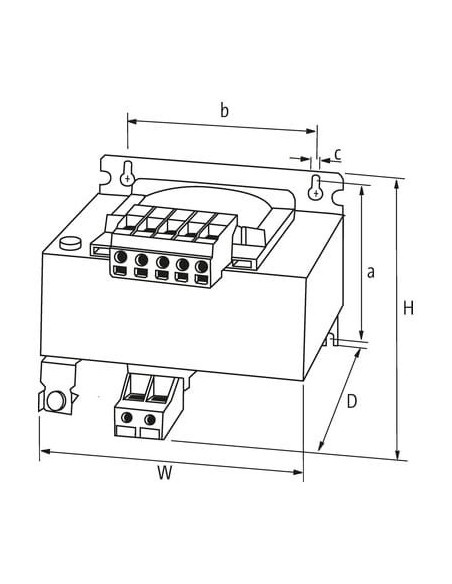

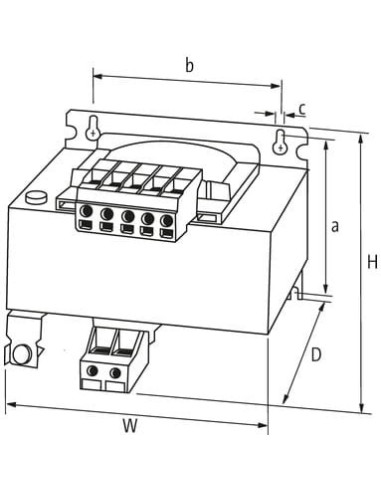

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |
| Wymiar mocowania a | 56 mm |
| Wymiar mocowania b | 56 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 78 mm |
| Szerokość | 78 mm |
| Głębokość | 93 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |

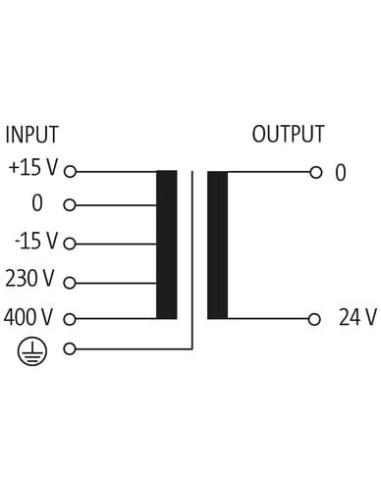

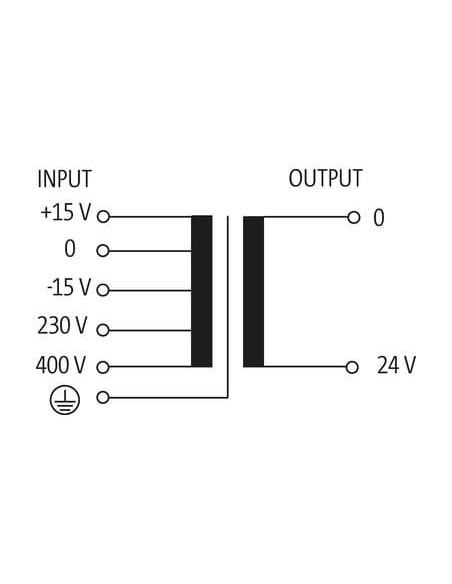

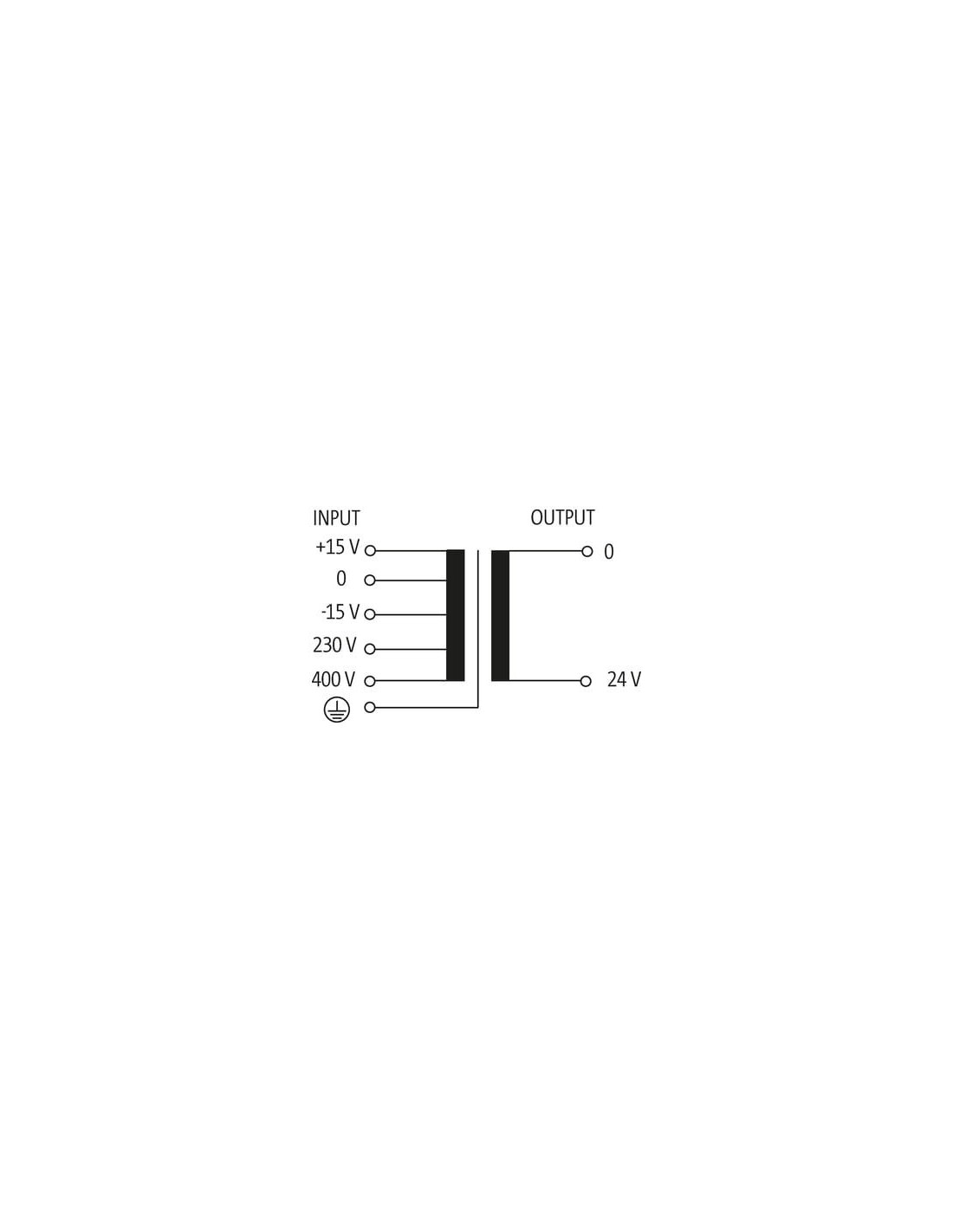

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 24 V DC |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Transformator jednofazowy 63 VA – bezpieczne zasilanie urządzeń 24 V AC
Transformator jednofazowy 86361 to niezawodne rozwiązanie do zasilania obwodów sterowniczych, automatyki przemysłowej oraz systemów bezpieczeństwa, które wymagają stabilnego napięcia 24 V AC. Dzięki kompaktowej konstrukcji produkt doskonale sprawdza się w szafach sterowniczych i rozdzielnicach, gdzie liczy się zarówno oszczędność miejsca, jak i wysoka wydajność.
Zastosowanie transformatora bezpieczeństwa w przemyśle
Transformator bezpieczeństwa 86361 jest przystosowany do zasilania urządzeń wymagających napięcia 24 V AC przy maksymalnej mocy 63 VA. Idealnie sprawdzi się m.in. w:
- systemach automatyki przemysłowej,
- instalacjach sterowania maszynami,
- obwodach sygnalizacyjnych,
- oświetleniu przemysłowym oraz systemach kontroli dostępu,
- instalacjach, w których wymagane jest napięcie bezpieczne SELV.
Kompaktowa konstrukcja i łatwy montaż transformatora na szynie DIN
Obudowa o wymiarach 78 x 78 x 93 mm została zaprojektowana w sposób umożliwiający szybki i bezproblemowy montaż na szynie DIN TH35 lub bezpośrednio na podłużnym otworze zgodnie z normą EN 60715. Zaciski śrubowe SK zapewniają pewne i trwałe połączenie elektryczne oraz komfort podczas instalacji.
Wysoki standard bezpieczeństwa i zgodność z normami
Transformator 86361 spełnia wymagania norm EN 61558-2-4, EN 61558-2-6 oraz EN 62041 (kategoria 0), co świadczy o bezpieczeństwie użytkowania oraz wysokiej jakości wykonania. Klasa izolacji T 40/B oraz napięcie próbne izolacji wejście-wyjście 4 kV dodatkowo podnoszą poziom ochrony.
Zalety transformatora jednofazowego 86361
- Niezawodne zasilanie 24 V AC do zastosowań przemysłowych i automatyki,
- Szeroki zakres napięcia wejściowego (230 V / 400 V),
- Kompaktowe wymiary i łatwość montażu na szynie DIN,
- Wysoka jakość wykonania potwierdzona certyfikatami,
- Ochrona SELV zapewniająca bezpieczeństwo obwodów sterowania,
- Możliwość pracy w temperaturach od -20°C do +40°C (przechowywanie: od -40°C do +80°C).
Typowe zastosowania transformatora jednofazowego 63 VA
Urządzenie przeznaczone jest do zasilania sterowników PLC, senzorów, modułów I/O oraz oświetlenia sygnalizacyjnego. Jest polecane do instalacji wymagających stabilnego napięcia bezpiecznego 24 V AC, w miejscach, gdzie liczy się niezawodność oraz zgodność z normami bezpieczeństwa.
