Jednofazowy transformator bezpieczeństwa
100 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,54 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,31 A |
| Inrush current at input voltage 1 | 3,5 A |
| Inrush current at input voltage 2 | 2 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 5 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 2,98 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 100 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

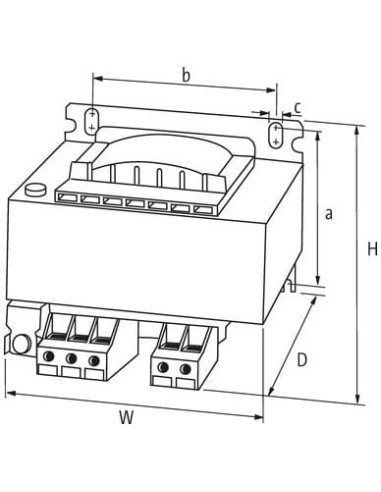

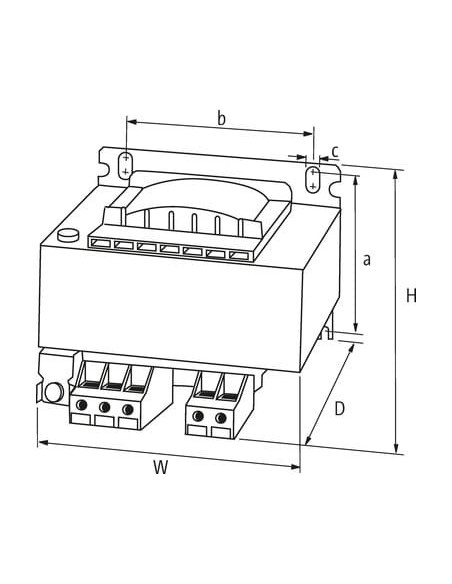

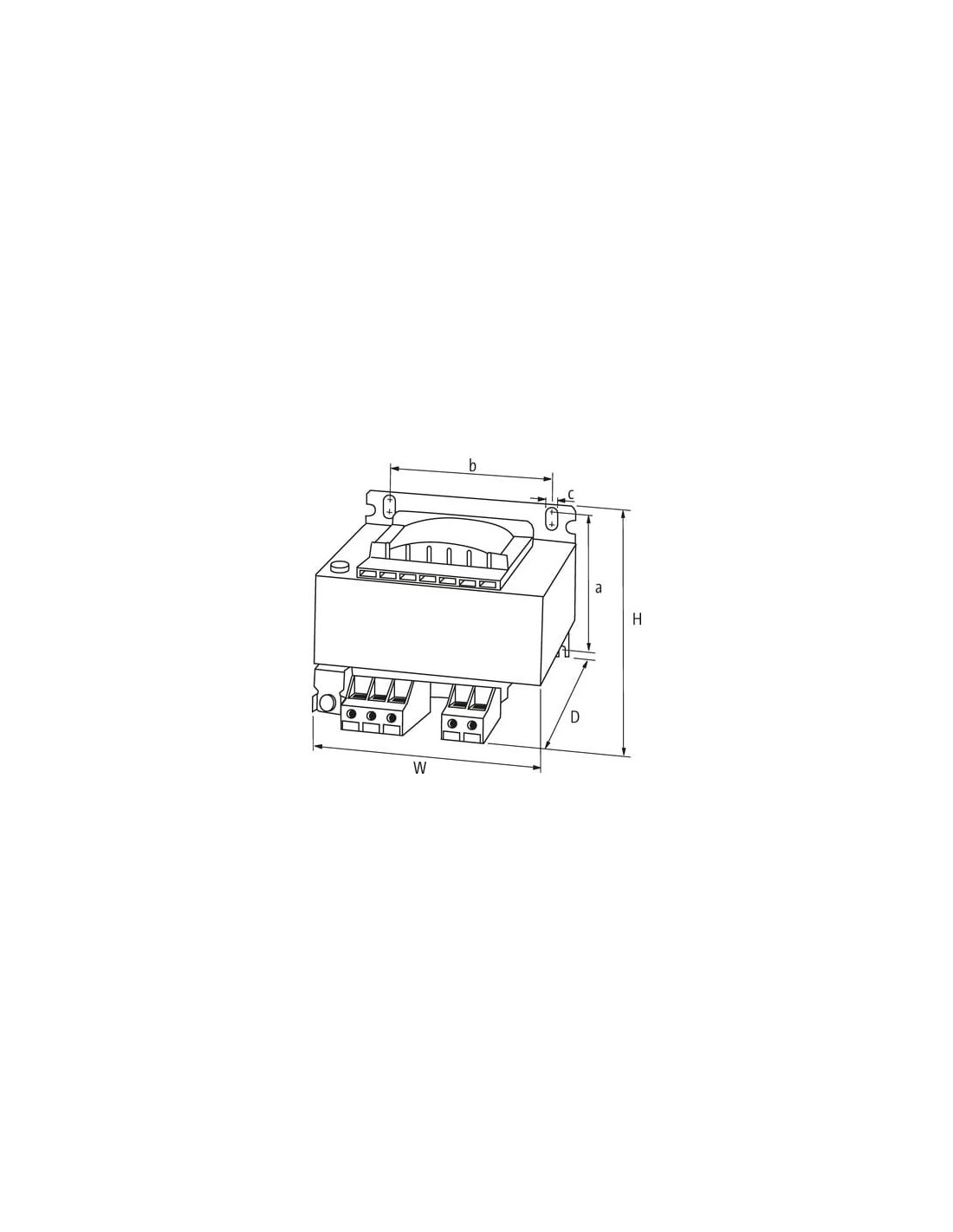

| Wymiar mocowania a | 64,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 86 mm |
| Szerokość | 84 mm |
| Głębokość | 98 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |
Parametry zacisków
Connection types

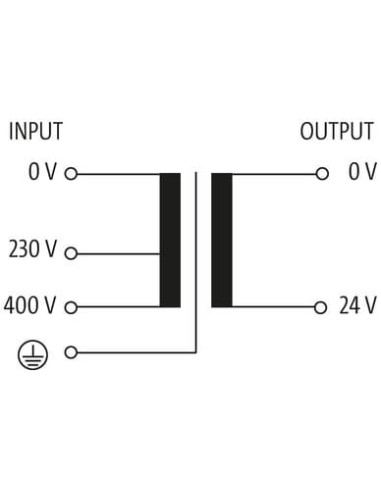

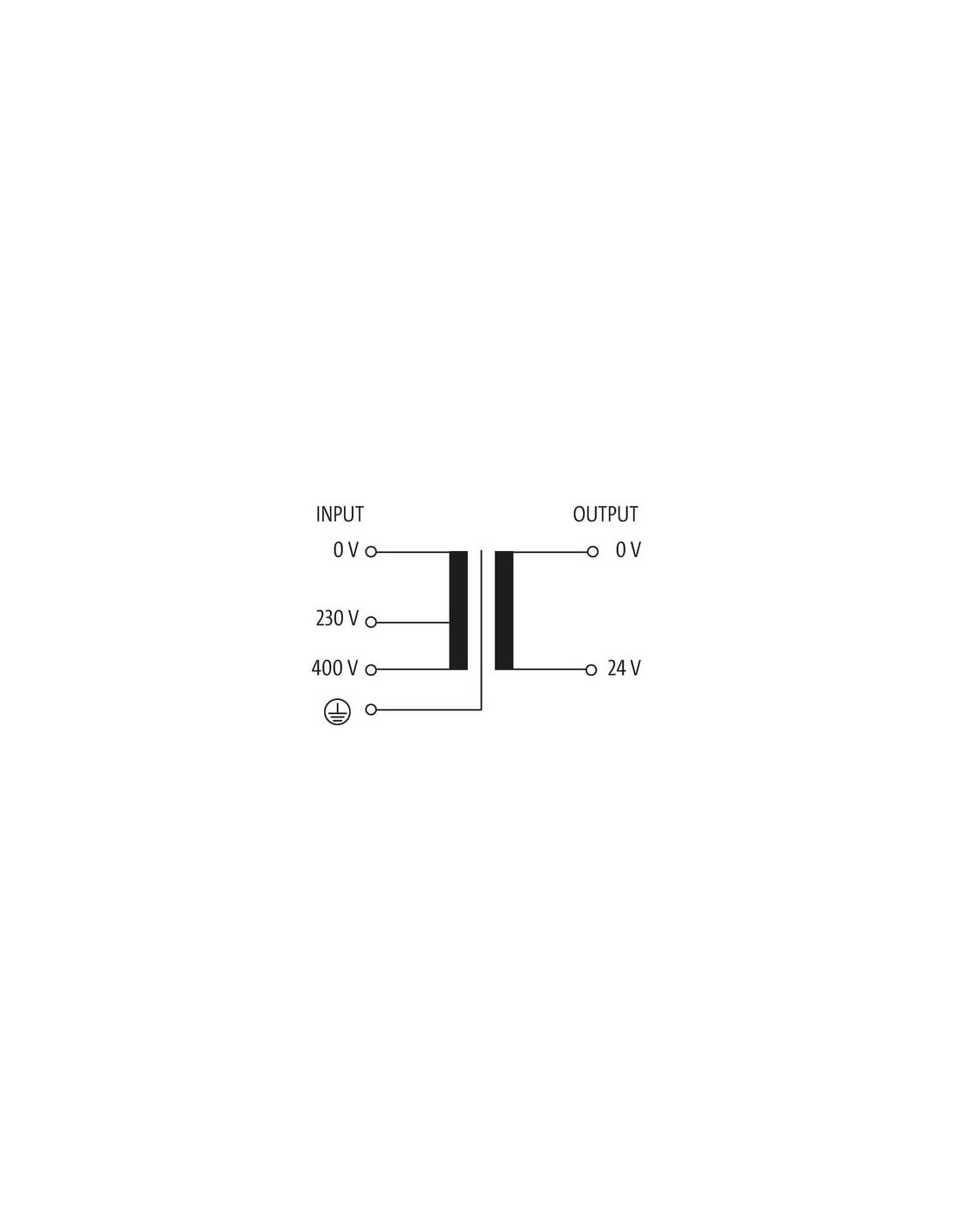

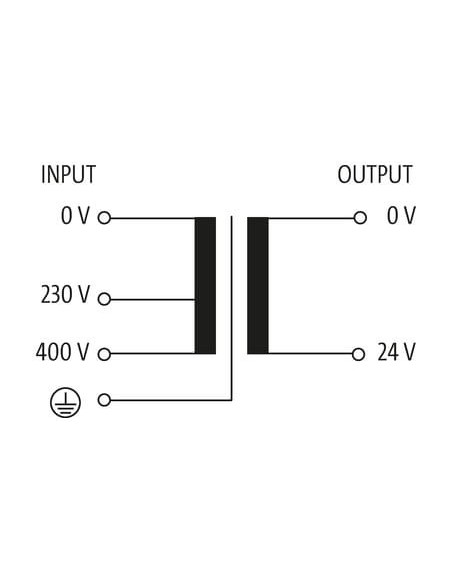

| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 24 V DC |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

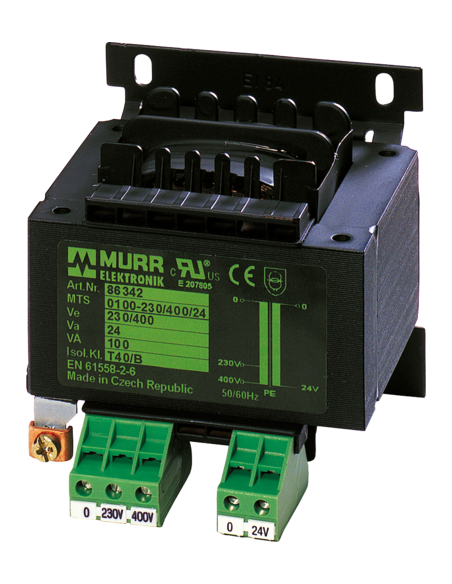

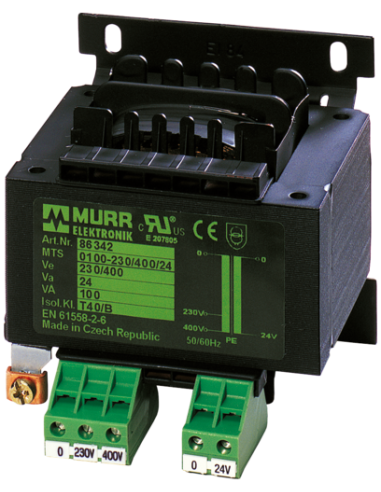

Transformator jednofazowy bezpieczeństwa MTS 100 VA 24V AC Murrelektronik 86342 – Specjalistyczne zasilanie i ochrona
Transformator MTS 1-fazowy o mocy 100 VA to wysokiej klasy urządzenie zapewniające bezpieczne napięcie wyjściowe oraz ochronę instalacji elektrycznych i urządzeń. Produkt dedykowany jest do szerokiego zakresu aplikacji, szczególnie w przemyśle automatyki, maszynach, rozdzielniach oraz aplikacjach wymagających separacji galwanicznej i zasilania SELV.
Zastosowanie transformatora 1-fazowego 86342
Transformator bezpieczeństwa 24V AC najczęściej wykorzystywany jest do:
- Zasilania styczników, przekaźników, elektrozaworów oraz innego osprzętu automatyki przemysłowej
- Tworzenia układów sterowania i sygnalizacji z wymaganym bezpiecznym napięciem SELV
- Separacji galwanicznej układów sterowania od zasilających
- Zastosowania w szafach sterowniczych, rozdzielniach oraz maszynach zgodnie z normami bezpieczeństwa
Najważniejsze zalety transformatora bezpieczeństwa Murrelektronik 86342
- Uniwersalne napięcie wejściowe: praca zarówno z zasilaniem 230 V, jak i 400 V AC, co pozwala na elastyczność montażu w różnych instalacjach
- Wysoki poziom bezpieczeństwa: napięcie wyjściowe 24V AC (SELV) zapewnia ochronę użytkownika przed porażeniem prądem elektrycznym
- Odporność na przeciążenia: solidna konstrukcja oraz wysoka klasa izolacji T40/B
- Montaż na szynie DIN (TH35) lub na podłużnych otworach, co ułatwia instalację wewnątrz szaf i rozdzielnic elektrycznych
- Kompaktowe wymiary pozwalają na oszczędność miejsca w przestrzeni montażowej
- Certyfikaty zgodności z normami EN 61558-2-4, EN 61558-2-6, EN 62041 – gwarancja spełnienia restrykcyjnych wymagań bezpieczeństwa
Typowe zastosowania transformatora bezpieczeństwa 24V
Transformator jednofazowy MTS 86342 znajduje zastosowanie w aplikacjach takich jak:
- Systemy automatyki przemysłowej
- Układy sterowania maszyn i procesów produkcyjnych
- Rozdzielnie elektryczne i szafy sterownicze
- Bezpieczne zasilanie oświetlenia, czujników i elementów sygnalizacyjnych
- Wyposażenie systemów zabezpieczeń i monitoringu
Właściwości montażu i podłączenia
Transformator Murrelektronik 86342 wyposażony jest w wygodne złącza śrubowe (zaciski SK), co umożliwia szybki i niezawodny montaż. Przystosowany do pracy w szerokim zakresie temperatur od -20°C do +40°C, gwarantuje stabilną pracę nawet w wymagających warunkach przemysłowych.
Produkt przeznaczony jest do zastosowań profesjonalnych, gdzie wymagana jest niezawodność, trwałość oraz przestrzeganie zasad bezpieczeństwa elektrycznego zgodnych z aktualnymi normami.
