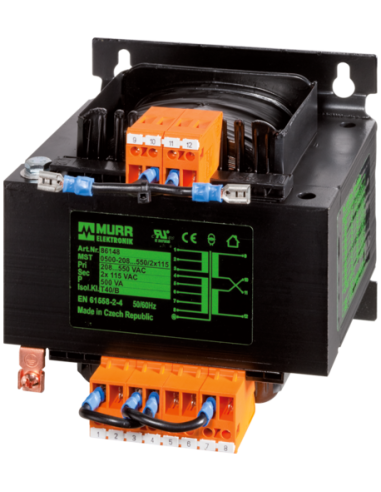

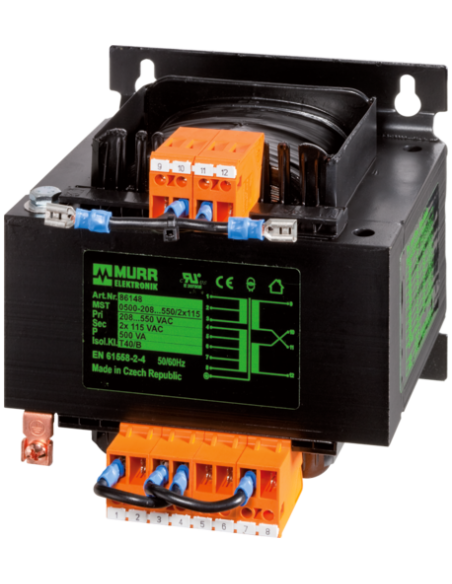

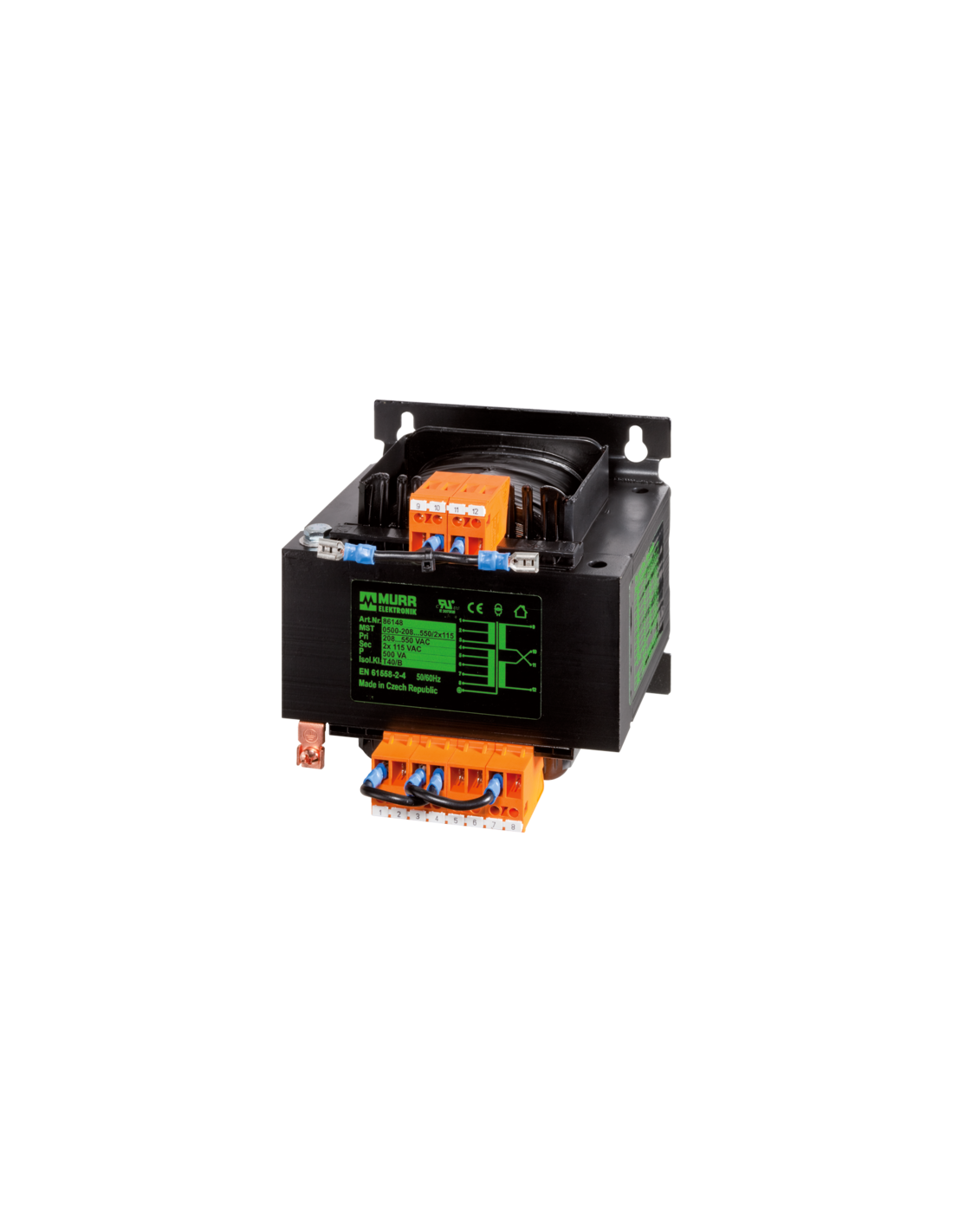

Jednofazowy transformator sterujący i separacyjny
800 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 4,2 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,61 A |
| Inrush current at input voltage 1 | 96 A |
| Inrush current at input voltage 2 | 36 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 123 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 47 A |
Dane elektryczne | Wyjście

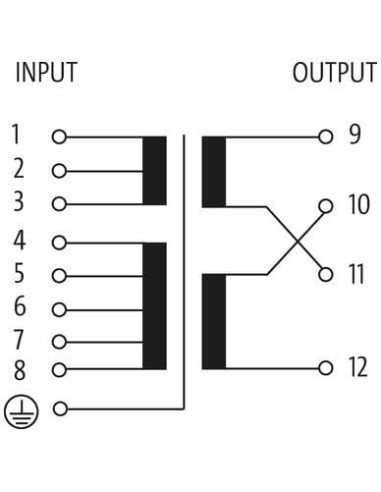

| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 800 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

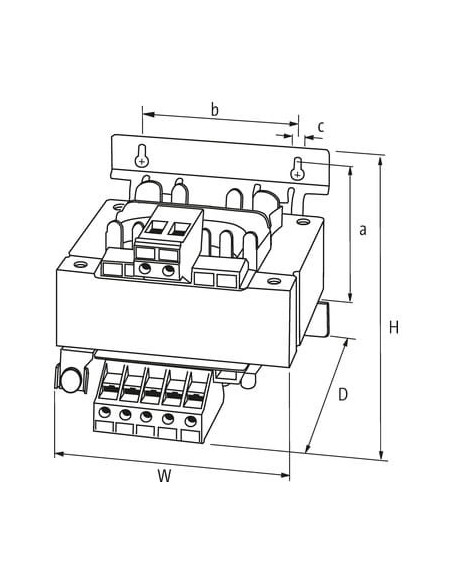

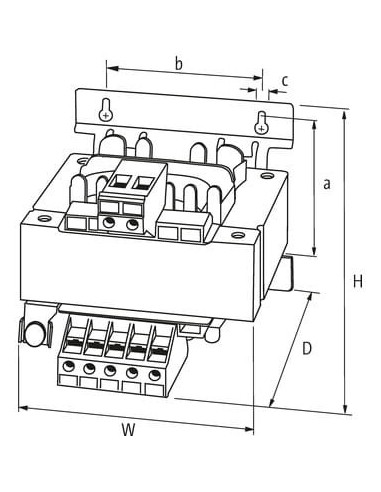

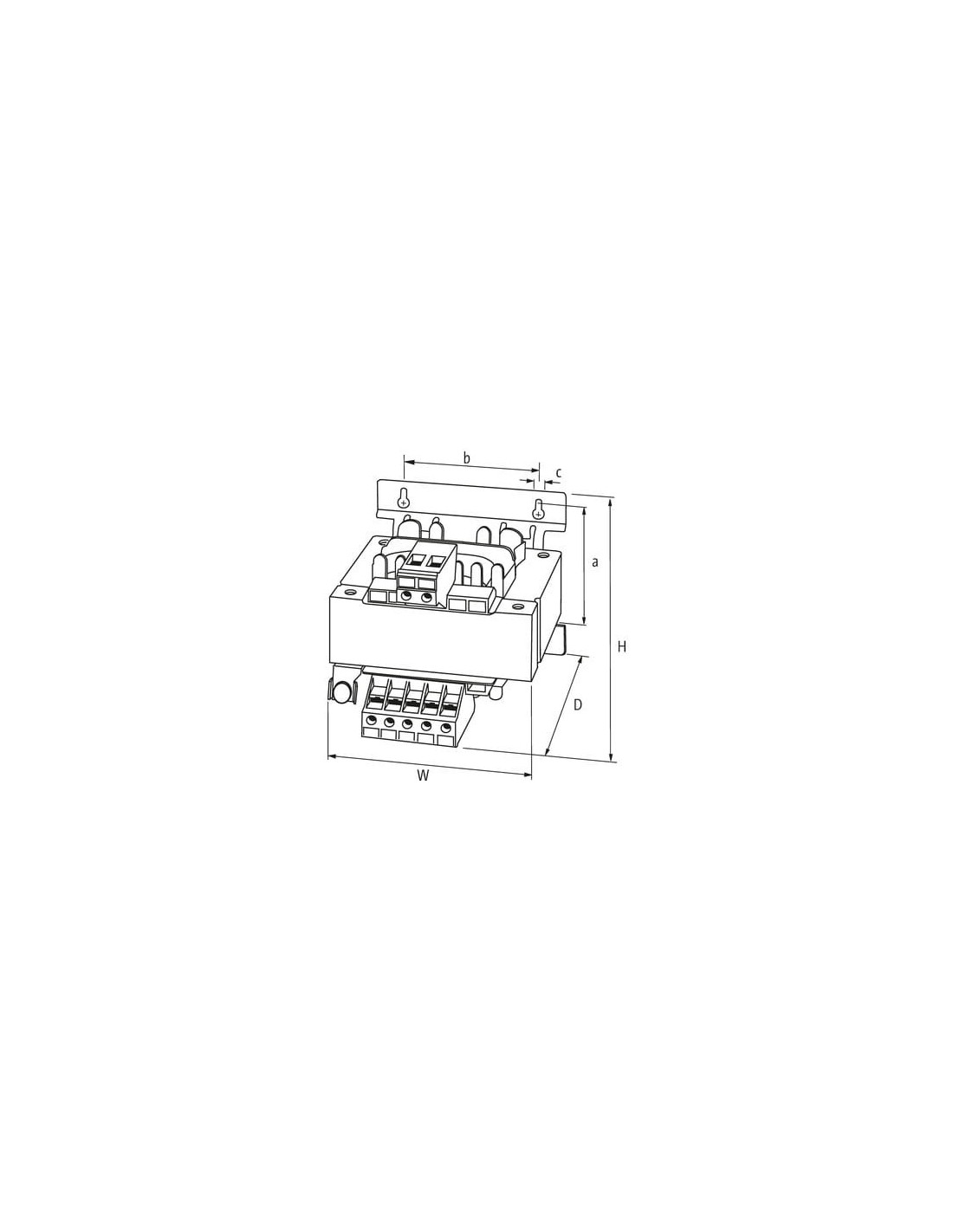

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 134 mm |
| Wymiar mocowania b | 122 mm |
| Wymiar mocowania c | 7 mm |
| Wysokość | 156 mm |
| Szerokość | 150 mm |
| Głębokość | 150 mm |
| Średnica otworu | 7 mm |
| Długość otworu | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
