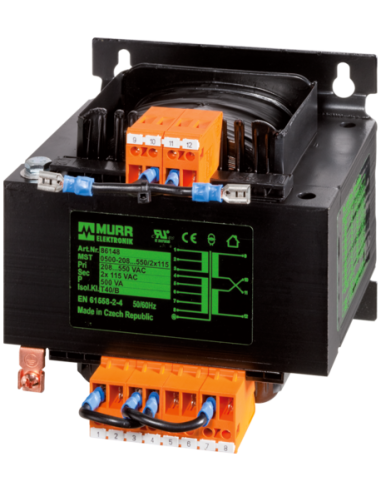

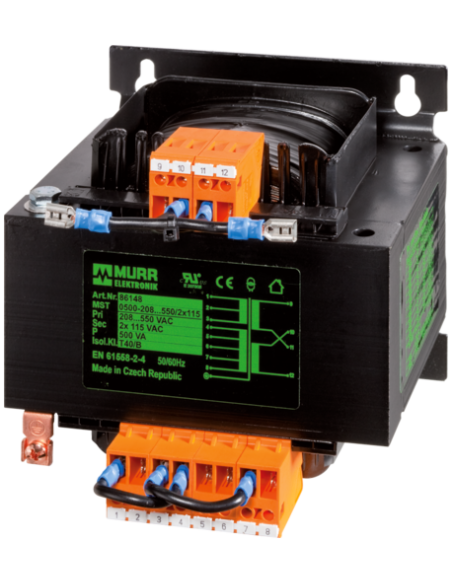

Jednofazowy transformator sterujący i separacyjny
100 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,57 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,21 A |
| Inrush current at input voltage 1 | 9,7 A |
| Inrush current at input voltage 2 | 3,7 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 7,6 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 2,9 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 100 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 6,3 kV |

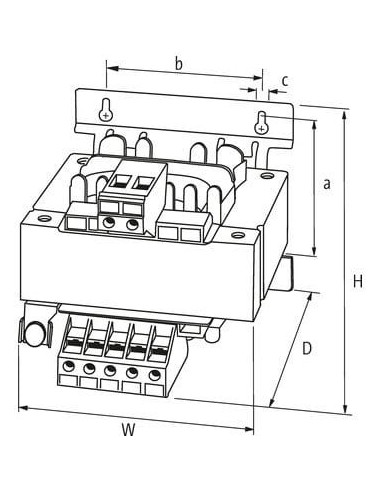

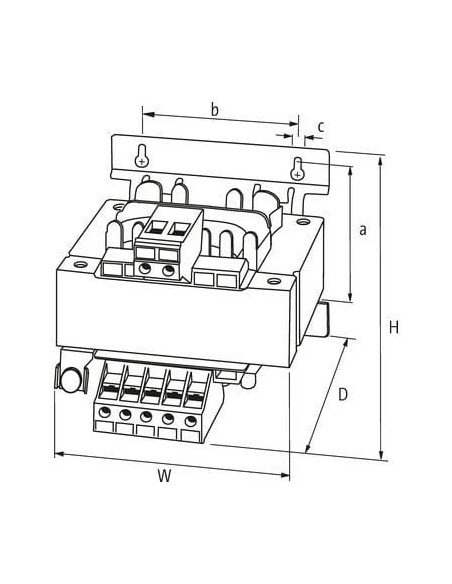

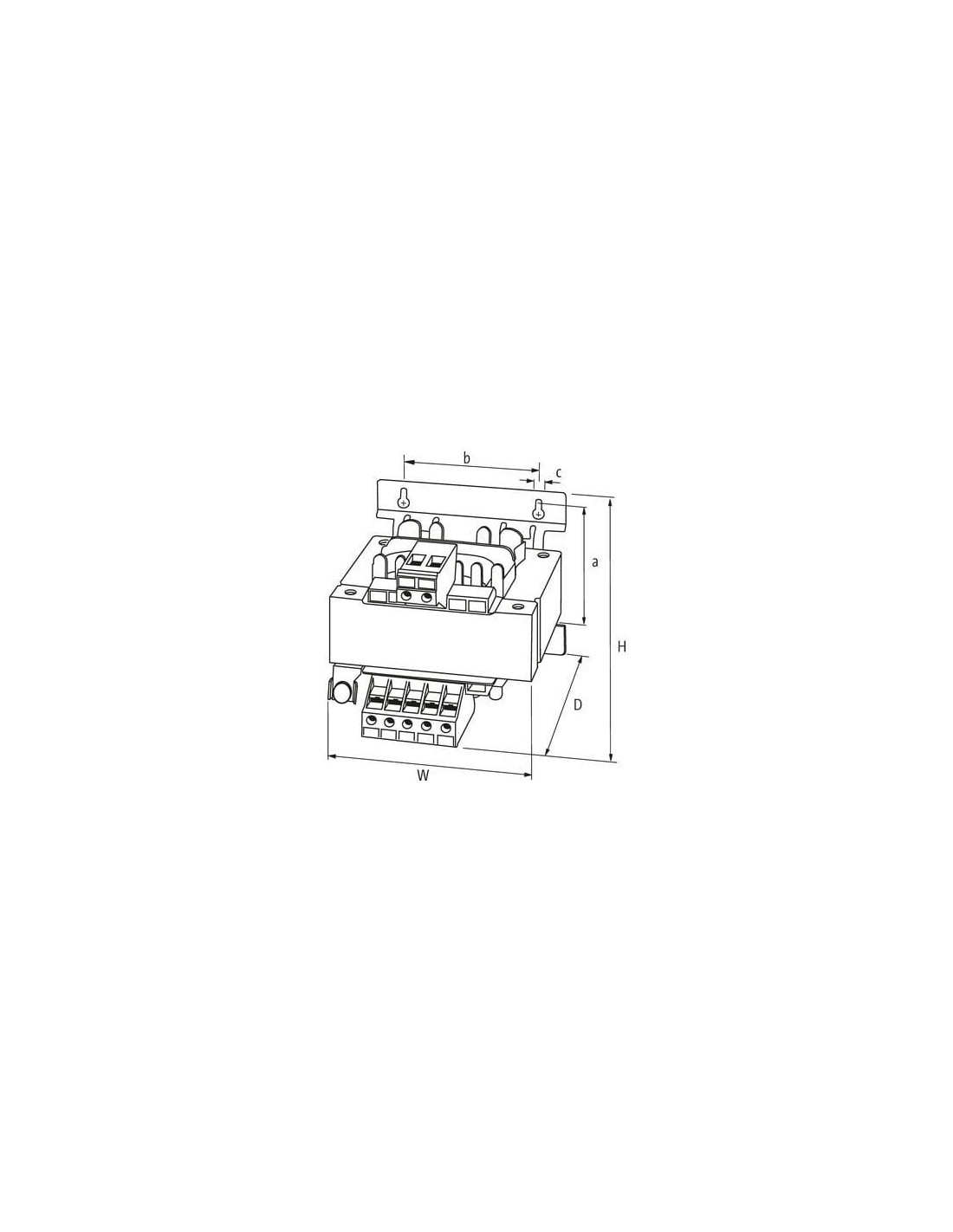

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 64,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 88 mm |
| Szerokość | 84 mm |
| Głębokość | 93 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 9 |
| PIN 2 | 10 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Jednofazowy transformator sterowniczo-izolacyjny MTS 86183 – kluczowy element automatyki i systemów sterowania
Jednofazowy transformator sterowniczo-izolacyjny MTS 86183 to niezawodne urządzenie przeznaczone do zasilania obwodów sterowniczych, sygnalizacyjnych oraz zapewnienia izolacji galwanicznej w aplikacjach przemysłowych. Dzięki swojej budowie zapewnia wysoką stabilność i bezpieczeństwo pracy maszyn oraz instalacji automatyki przemysłowej.
Transformator sterowniczy 100 VA – bezpieczeństwo, niezawodność, wszechstronność
Urządzenie charakteryzuje się mocą 100 VA oraz napięciem wyjściowym 24 V AC, co czyni je doskonałym rozwiązaniem w różnorodnych systemach kontroli, zasilaniu cewek styczników, przekaźników oraz innych komponentów systemów automatyki.
- Możliwość pracy z szerokim zakresem napięć wejściowych (208–550 V AC) – elastyczność dopasowania do różnych instalacji.
- Wysoka klasa izolacji (T 40/B) – gwarancja bezpieczeństwa użytkowania.
- Separacja galwaniczna – skuteczna ochrona przed zakłóceniami oraz zwiększenie poziomu ochrony dla wrażliwych urządzeń sterowniczych.
- Wytrzymałość mechaniczna – odporność na drgania oraz łatwość montażu dzięki specjalnym uchwytom typu "schlüssellochaufhängung".
- Kompaktowe wymiary – wygodny montaż nawet w ograniczonej przestrzeni rozdzielni lub szafy sterowniczej.
Zastosowanie transformatorów izolacyjnych i sterowniczych
Transformator MTS 86183 doskonale sprawdza się w:
- Automatyce przemysłowej – zasilanie urządzeń sterowniczych, paneli HMI, przekaźników.
- Systemach bezpieczeństwa maszyn – separacja układów sterowania od sieci zasilającej.
- Szafach sterowniczych dla linii produkcyjnych, maszyn CNC, przenośników oraz innych instalacji technologicznych.
- Modernizacji i rozbudowie istniejących systemów, gdzie konieczne jest zapewnienie niezawodnego zasilania o napięciu 24 V AC.
Wytrzymałość i gotowość do pracy w trudnych warunkach
Transformator MTS 86183 charakteryzuje się szerokim zakresem temperatury pracy (od -20°C do +40°C), dzięki czemu świetnie radzi sobie w wymagających warunkach przemysłowych. Solidna konstrukcja oraz wysoka odporność na wpływ środowiska sprawiają, że jest to urządzenie dedykowane do pracy ciągłej.
Łatwy montaż i pewne połączenia elektryczne

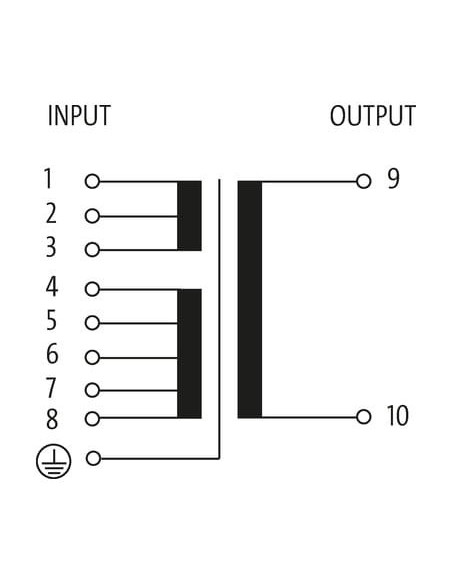

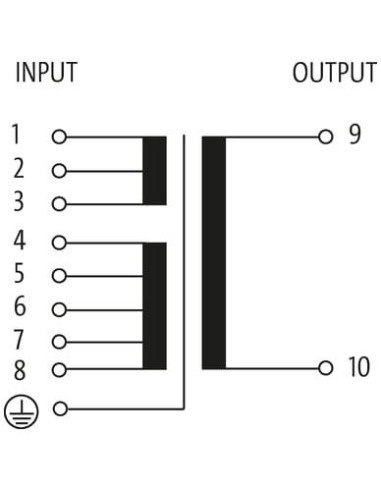

Urządzenie wyposażone jest w zaciski śrubowe SK z oznaczeniami pinów, co gwarantuje łatwość podłączenia oraz wysoką pewność połączenia elektrycznego. Czytelny schemat przyłączeniowy ułatwia instalację nawet osobom mniej doświadczonym.
Normy i certyfikaty – gwarancja jakości
Produkt zgodny z normami EN 61558-2-4, EN 61558-2-6 oraz EN 62041, co zapewnia bezpieczeństwo i niezawodność oraz spełnienie rygorystycznych wymagań stawianych urządzeniom elektrotechnicznym w przemyśle. Posiadane certyfikaty potwierdzają jakość wykonania i bezpieczeństwo użytkowania.
