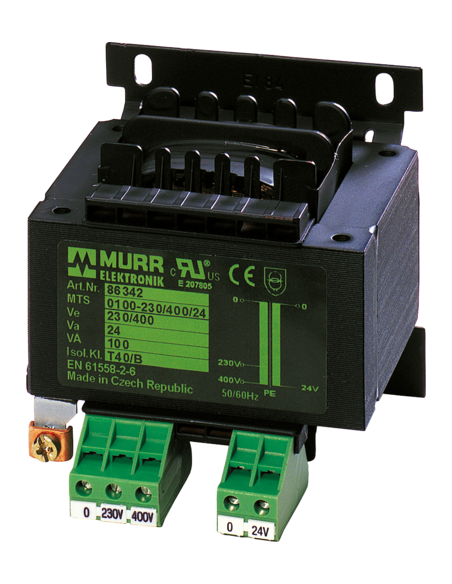

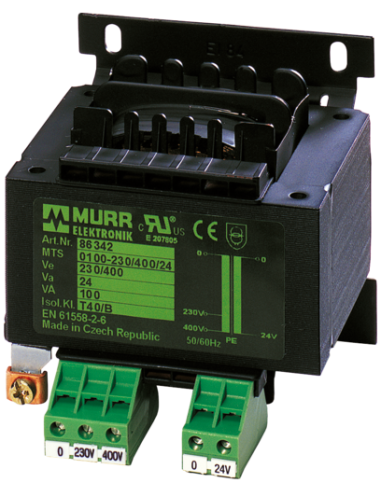

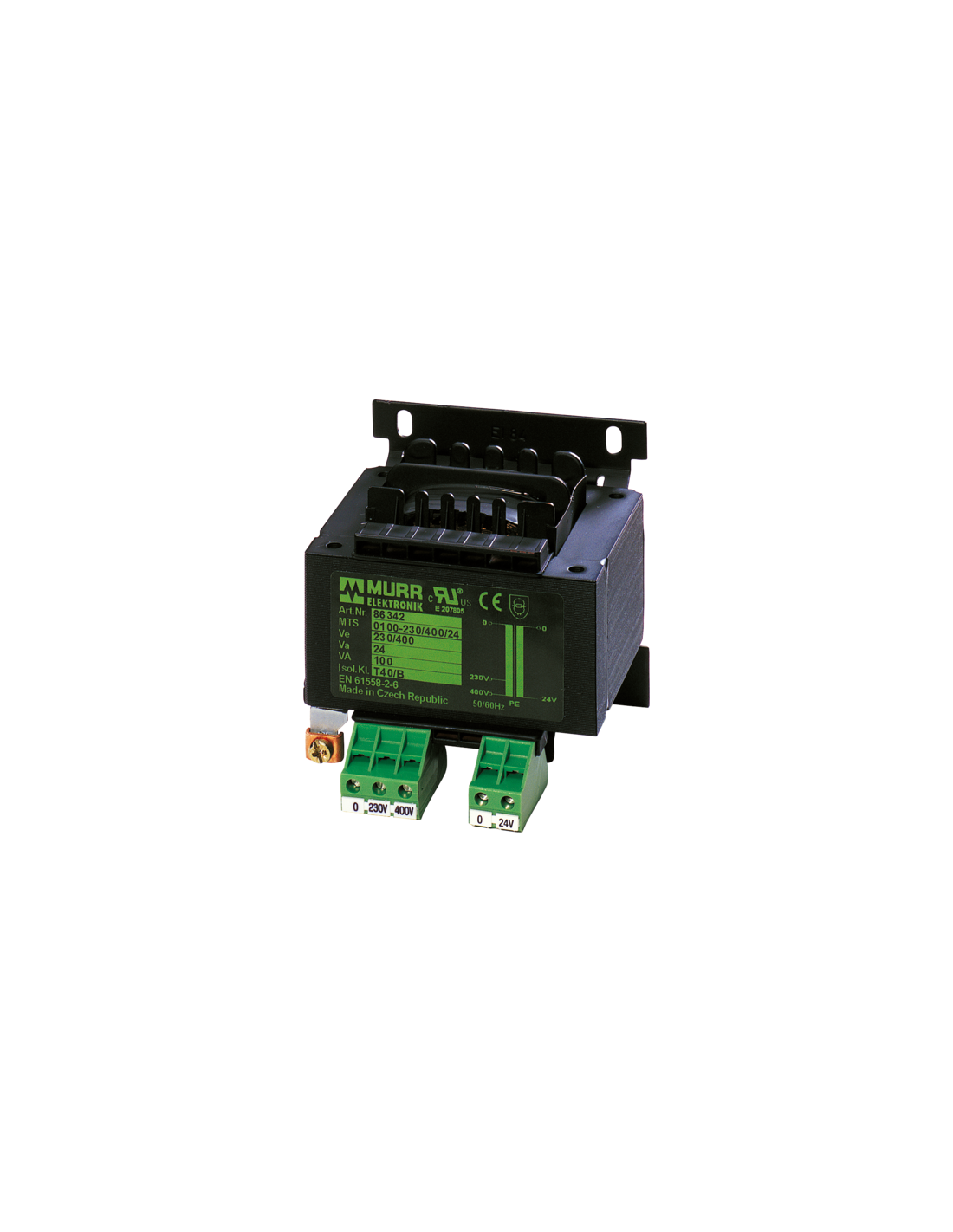

Jednofazowy transformator sterujący i separacyjny
160 VA
Klasa izolacji T 40/B
Stopień ochrony IP20
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,78 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,45 A |
| Inrush current at input voltage 1 | 6 A |
| Inrush current at input voltage 2 | 3,46 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 9,5 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 5,5 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 160 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

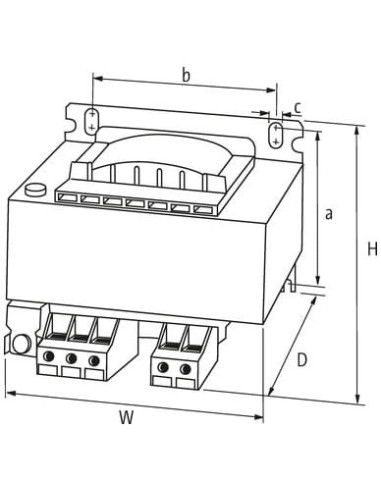

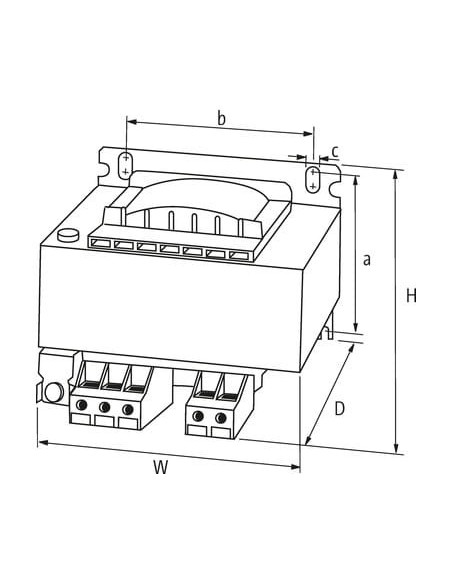

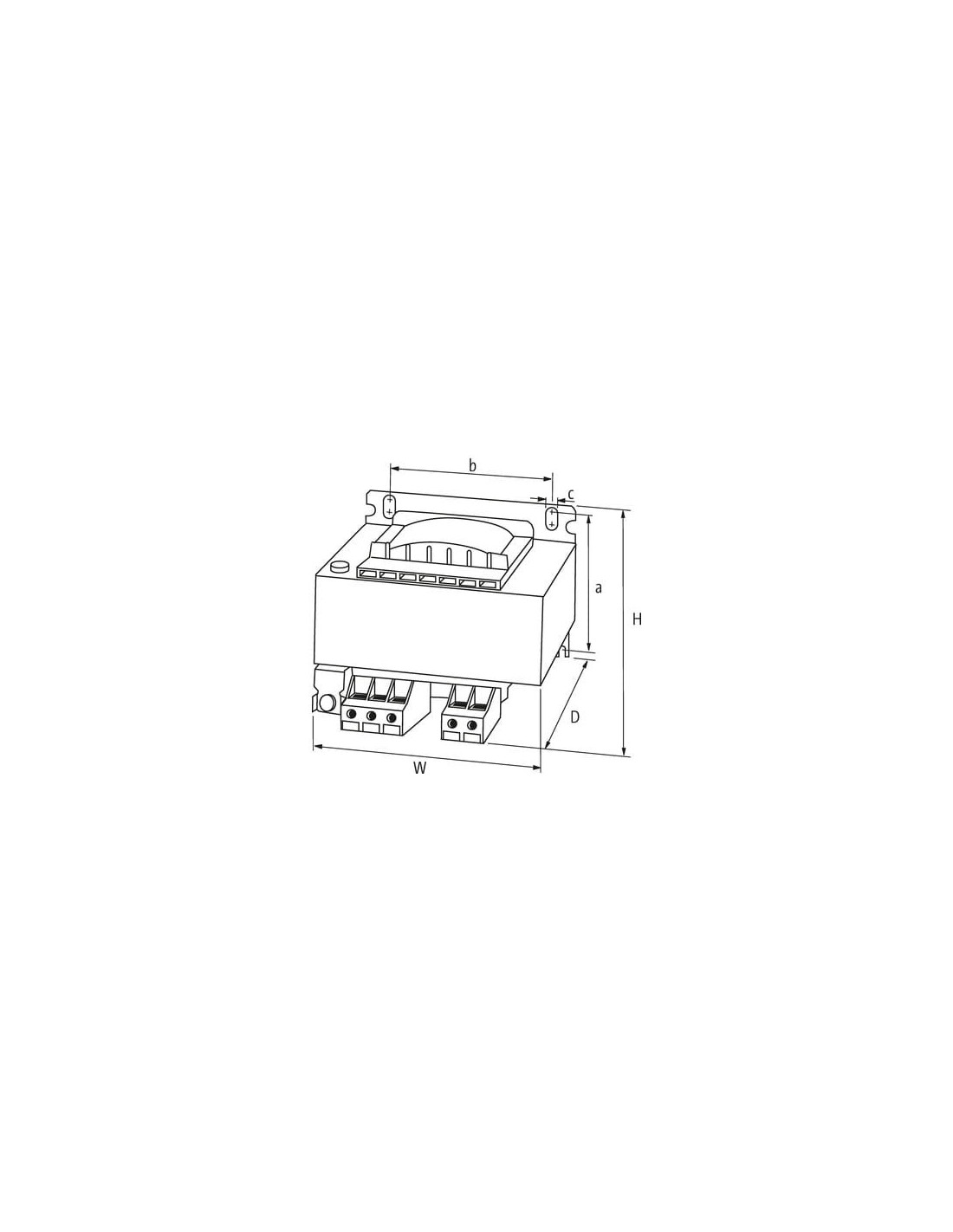

| Wymiar mocowania a | 86,5 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 101 mm |
| Szerokość | 96 mm |
| Głębokość | 106 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

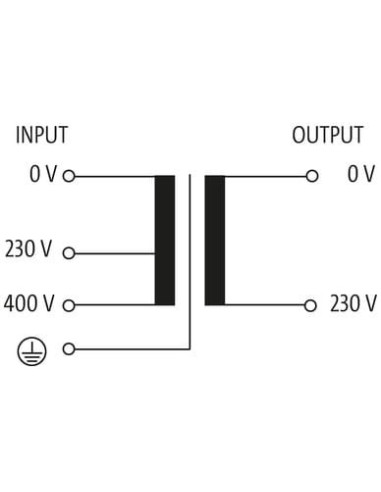

Parametry zacisków
Connection types

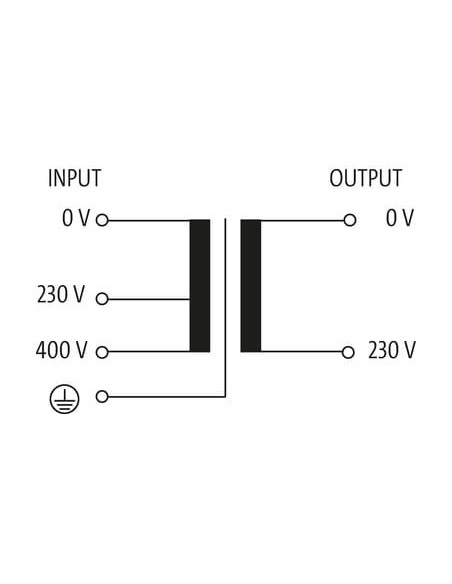

| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Transformator jednofazowy MTS 86349 – Bezpieczne zasilanie i separacja obwodów
Transformator jednofazowy MTS 86349 to solidne i uniwersalne rozwiązanie przeznaczone do sterowania oraz separacji obwodów elektrycznych w automatyce przemysłowej. Moc znamionowa 160 VA oraz wysoka jakość wykonania sprawiają, że doskonale sprawdzi się w trudnych warunkach eksploatacji.
Główne zalety i zastosowania transformatora jednofazowego 160 VA
- Wysoka niezawodność – przeznaczony do długotrwałej pracy w wymagających aplikacjach przemysłowych, rozdzielniach i szafach sterowniczych.
- Podwójne napięcie wejściowe – możliwość pracy zarówno na napięciu 230 V, jak i 400 V AC, co ułatwia integrację z różnymi instalacjami.
- Bezpieczeństwo – wysoka klasa izolacji T 40/B oraz poziom ochrony IP20 gwarantują ochronę użytkownika i urządzeń końcowych.
- Łatwa instalacja – konstrukcja umożliwia szybki montaż na szynie DIN TH35 lub za pomocą otworów podłużnych (zgodność z normą EN 60715).
- Separacja galwaniczna – oddzielenie obwodu wejściowego od wyjściowego, co zapewnia stabilność i bezpieczeństwo całego układu.
Typowe zastosowania transformatora MTS 1-fazowego 86349
Transformator sterujący i separacyjny znajduje szerokie zastosowanie w szafach sterowniczych, systemach automatyki, maszynach przemysłowych oraz instalacjach wymagających bezpiecznego zasilania i separacji napięcia. Doskonale sprawdza się przy zasilaniu układów elektroniki, oświetlenia sygnalizacyjnego, przekaźników, styczników oraz paneli operatorskich, gdzie niezbędne jest odseparowanie galwaniczne i stabilne napięcie wyjściowe 230 V AC.
Wytrzymałość mechaniczna i przemyślana konstrukcja
- Kompaktowe wymiary: umożliwiają wygodny montaż nawet w ograniczonej przestrzeni.
- Trwała obudowa: zapewnia zwiększoną odporność na czynniki zewnętrzne oraz uszkodzenia mechaniczne.
- Łatwe podłączenie: wykorzystanie popularnych zacisków śrubowych SK pozwala na szybkie i niezawodne podłączenie przewodów zasilających i odbiorczych.
Normy i certyfikaty – gwarancja jakości i bezpieczeństwa
Transformator jednofazowy MTS 86349 spełnia surowe wymagania norm EN 61558-1, EN 61558-2-4 oraz EN 62041 kategoria 0. Pomiędzy wejściem a wyjściem zastosowano wysokie napięcie próbne izolacji (4 kV), co znacząco zwiększa bezpieczeństwo użytkowania w krytycznych aplikacjach przemysłowych.
Podsumowanie – niezawodny transformator jednofazowy MTS 160 VA
Transformator MTS 1-fazowy 86349 to wybór zapewniający bezpieczną separację galwaniczną, stabilne napięcie wyjściowe oraz wysoką niezawodność w aplikacjach przemysłowych i automatyce. Jego konstrukcja umożliwiająca uniwersalny montaż oraz zgodność z międzynarodowymi normami czyni z niego sprawdzone rozwiązanie do wielu zastosowań technicznych.
