Jednofazowy transformator sterujący i separacyjny
400 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,12 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,8 A |
| Inrush current at input voltage 1 | 38 A |
| Inrush current at input voltage 2 | 15 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 47 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 18 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 400 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

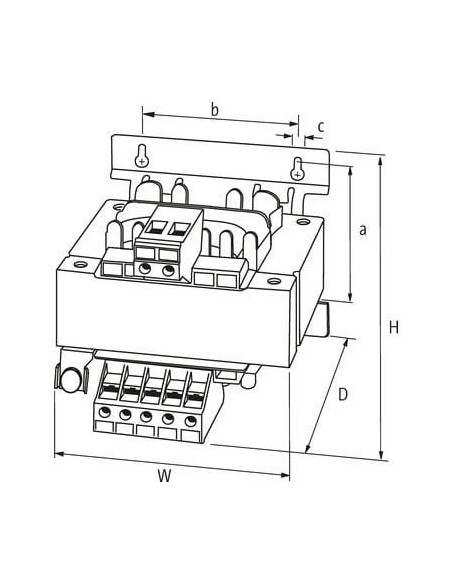

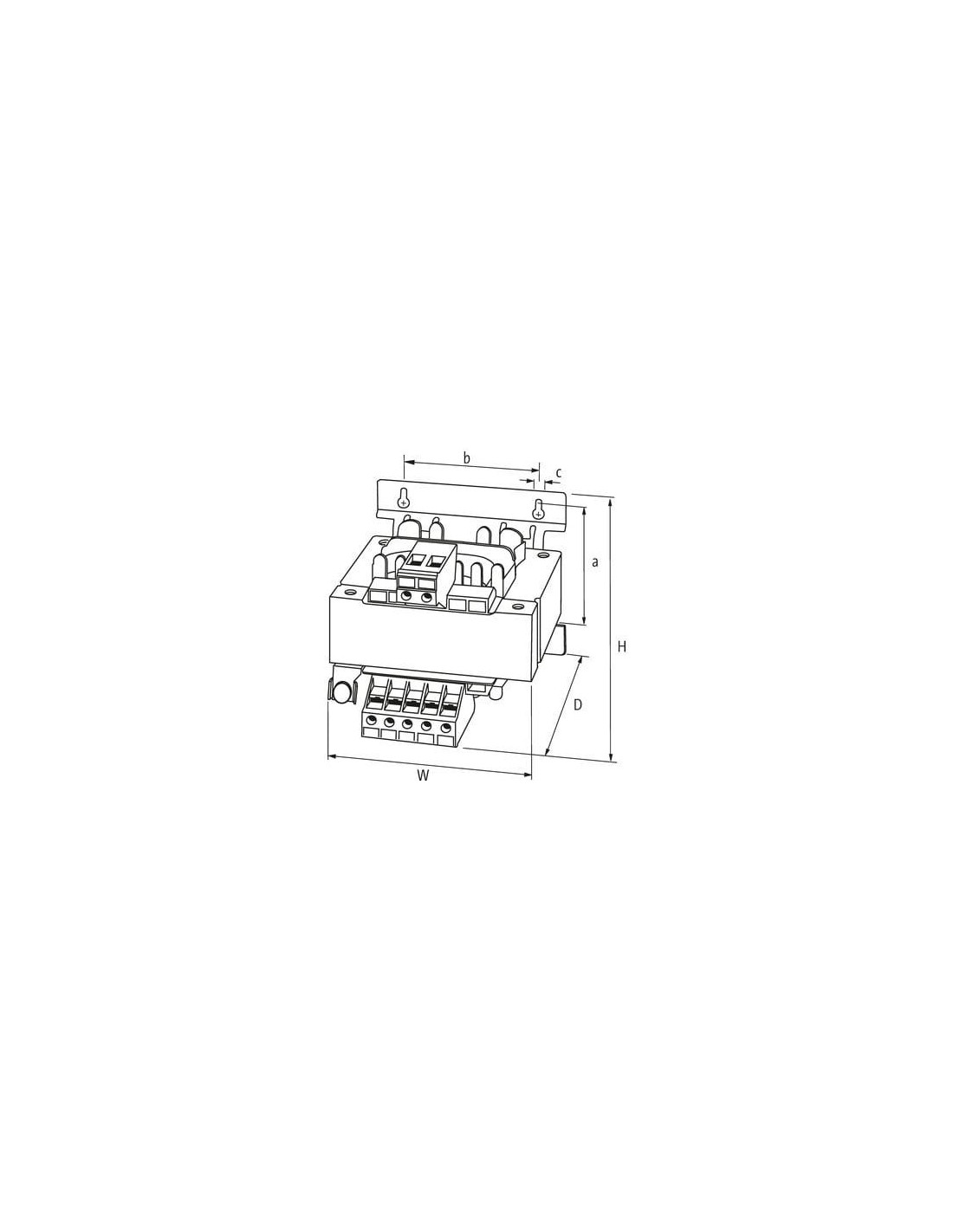

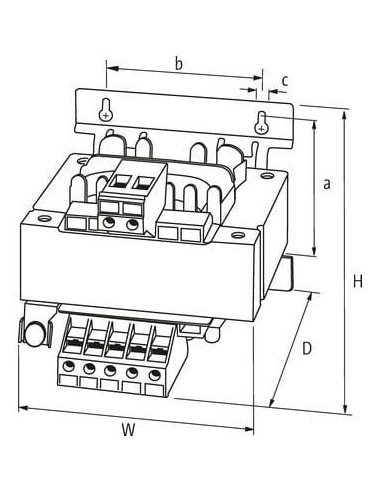

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 87 mm |
| Wymiar mocowania b | 104 mm |
| Wysokość | 115 mm |
| Szerokość | 135 mm |
| Głębokość | 132 mm |
| Średnica otworu | 5,8 mm |
| Długość otworu | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

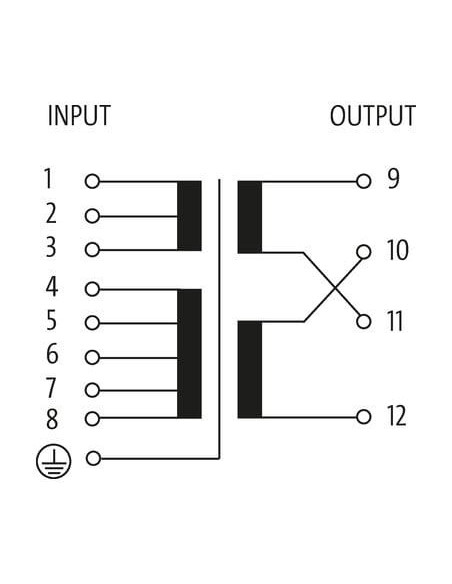

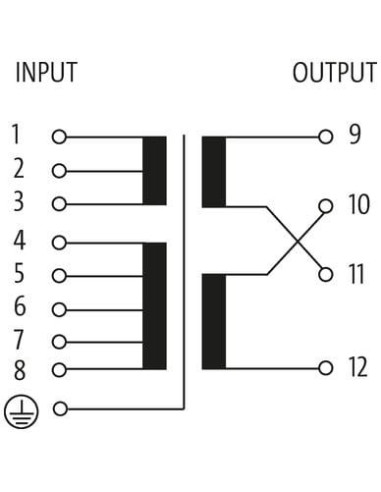

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
| Typ przyłącza 4 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 4
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

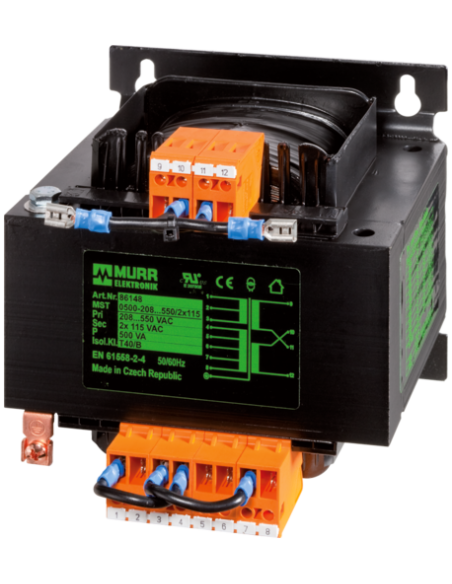

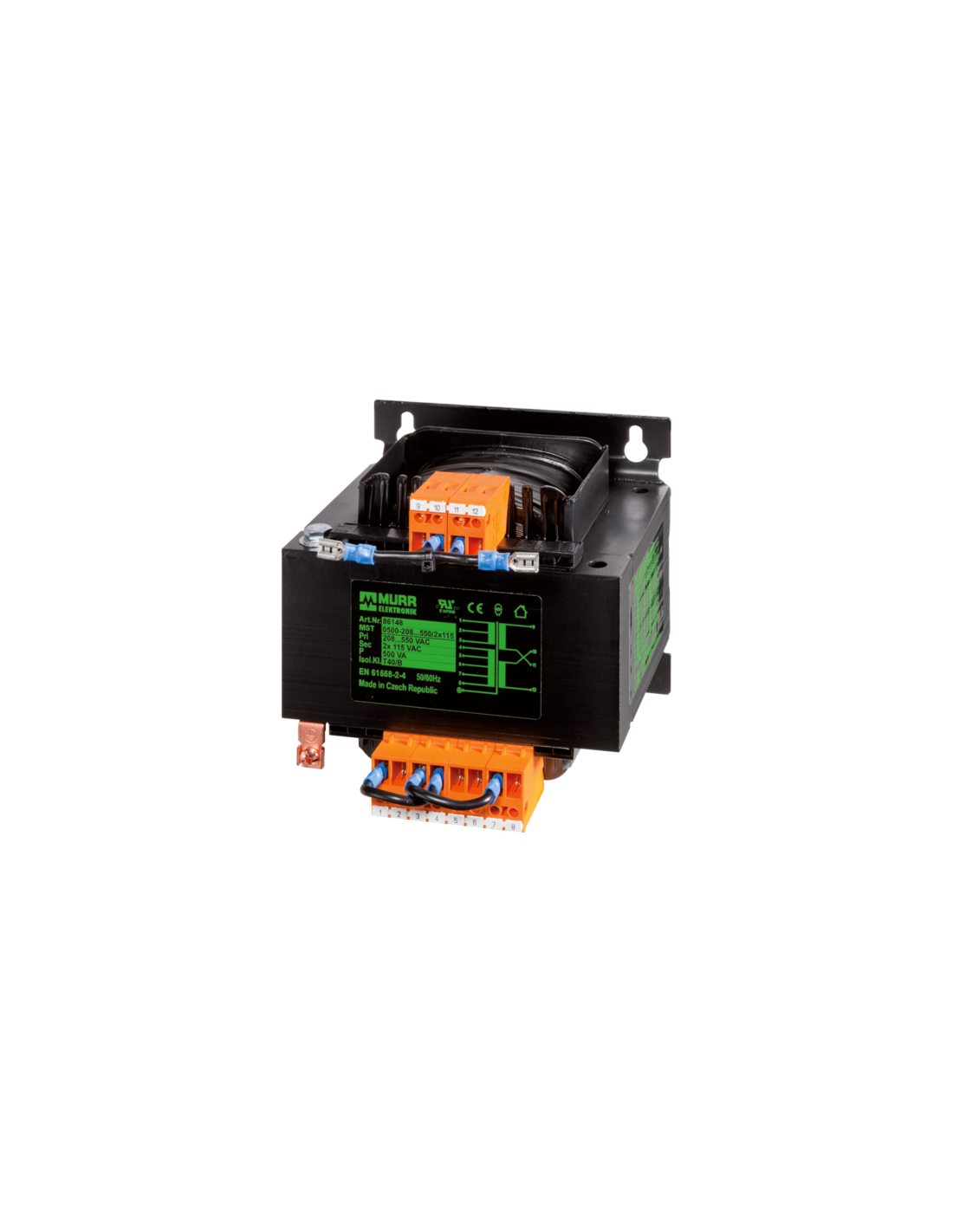

Transformator jednofazowy sterujący i separacyjny MST 86147 – 400 VA
Transformator 1-fazowy MST 86147 to wysokiej jakości urządzenie przeznaczone do zastosowań przemysłowych i automatyki, oferujące moc 400 VA. Został zaprojektowany do pracy jako transformator sterujący oraz separacyjny, co zapewnia wydajność, niezawodność i bezpieczeństwo w zasilaniu różnego rodzaju urządzeń oraz systemów sterowania.
Zastosowanie transformatora MST 86147
Transformator MST 86147 dedykowany jest do stosowania w:
- Obwodach sterowania maszyn oraz szaf sterowniczych
- Systemach automatyki przemysłowej wymagających separacji galwanicznej
- Aplikacjach, które wymagają niezawodnego zasilania oraz izolacji obwodów
- Urządzeniach elektrycznych, które wymagają dopasowania napięcia
Separacja galwaniczna gwarantuje ochronę przed przepięciami oraz zwiększa bezpieczeństwo obsługi maszyn.
Najważniejsze zalety transformatora jednofazowego MST 86147
- Wszechstronność napięć wejściowych: Przystosowany do szerokiego zakresu napięć wejściowych AC, m.in. 208, 230, 380, 400, 420, aż do 550 V
- Wielość wyjść: Możliwość uzyskania napięcia 1 × 230 V, 1 × 115 V lub 2 × 115 V AC, dzięki czemu nadaje się do różnych typów odbiorników
- Zaciski śrubowe oraz typu plug-in: Ułatwiają szybkie podłączenie przewodów i serwisowanie transformatora
- Kompaktowa konstrukcja: Umożliwia łatwy montaż nawet w ograniczonych przestrzeniach rozdzielnic i szaf
- Solidność wykonania oraz zgodność z normami EN 61558-1, EN 61558-2-4 oraz EN 62041, co zapewnia bezpieczeństwo użytkowania
Kluczowe możliwości i warunki użytkowania
- Szeroki zakres temperatur pracy: -20°C do +40°C (przechowywanie do +80°C)
- Izolacja testowana napięciem 4 kV między wejściem a wyjściem
- Uniwersalne mocowanie typu Schlüssellochaufhängung
- Łatwe oznaczenie i szybka identyfikacja przyłączy oraz wyprowadzeń na przejrzystych listwach zaciskowych
Typowe branże i przykłady wykorzystania
Transformator MST 86147 wykorzystywany jest w:
- Automatyce maszynowej i przemysłowej
- Budowie szaf sterowniczych
- Systemach zasilania rozdzielnic
- Przemyśle energetycznym, kolejowym, wodociągowym, wentylacyjnym
- Aplikacjach laboratoriów elektrycznych i testowych
Solidny transformator jednofazowy MST 86147 stanowi niezastąpiony element dla wszelkiego rodzaju instalacji wymagających skutecznej separacji galwanicznej oraz dostosowania napięcia zasilania do wymogów urządzeń odbiorczych.
