Jednofazowy transformator sterujący i separacyjny
100 VA
Klasa izolacji T 40/B
Stopień ochrony IP20
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,51 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,29 A |
| Inrush current at input voltage 1 | 3,53 A |
| Inrush current at input voltage 2 | 2 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 4,86 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 2,8 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 100 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

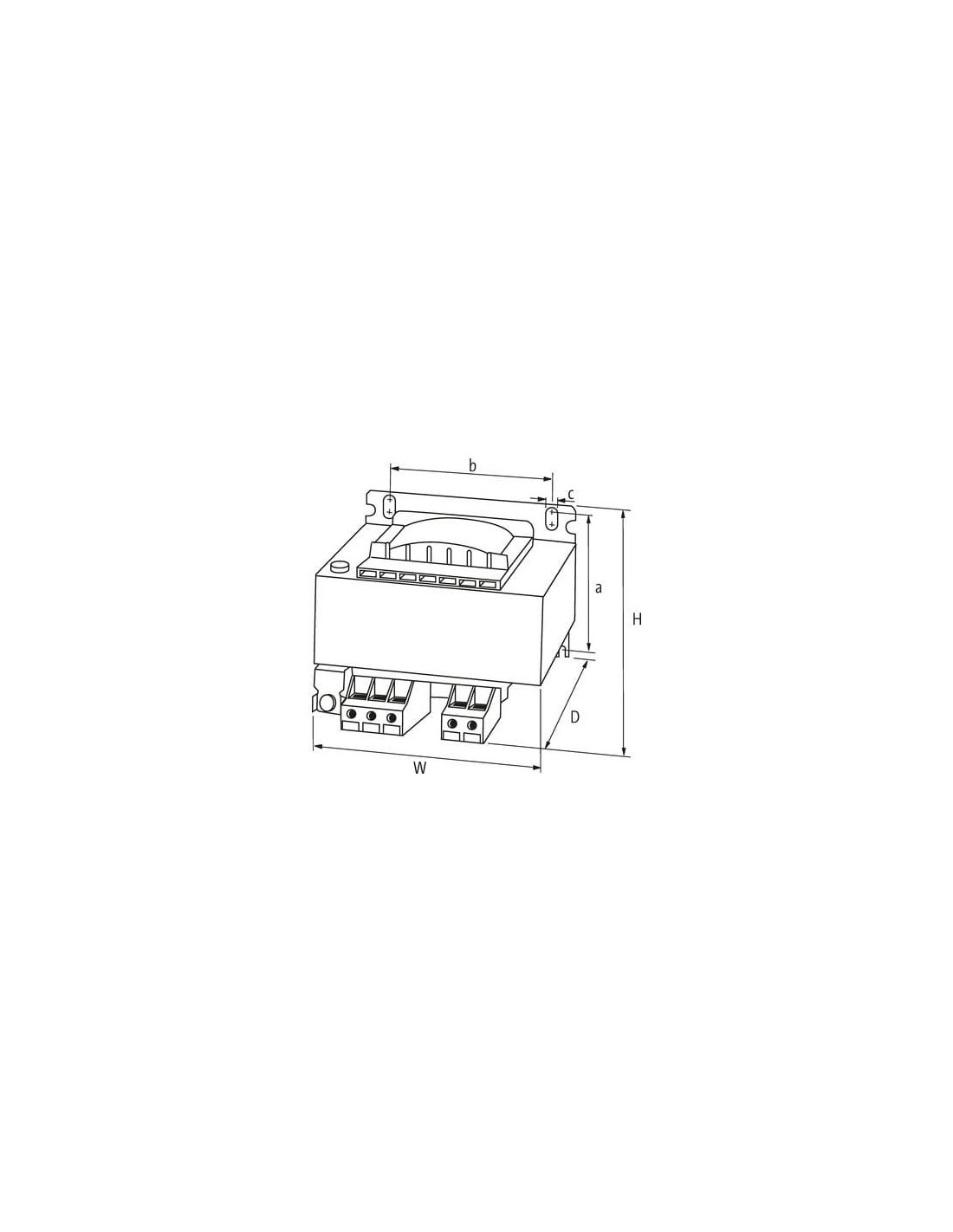

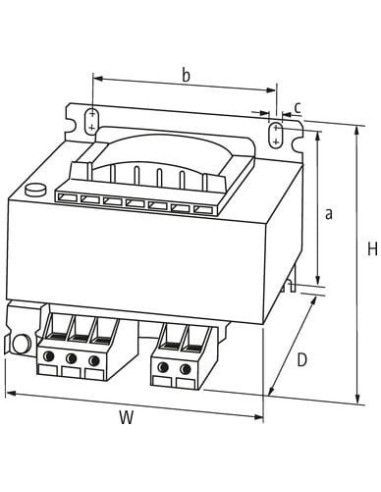

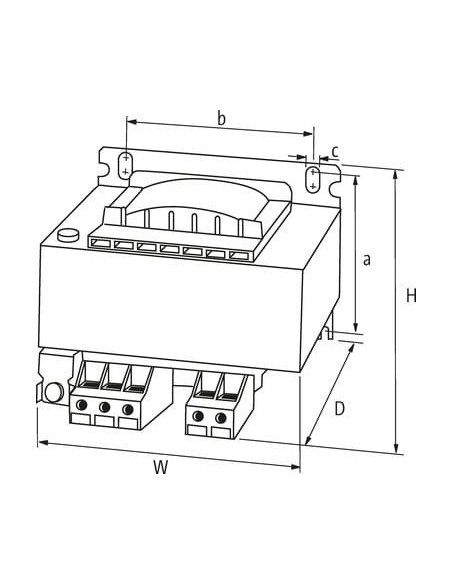

| Wymiar mocowania a | 56 mm |
| Wymiar mocowania b | 56 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 86 mm |
| Szerokość | 84 mm |
| Głębokość | 98 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

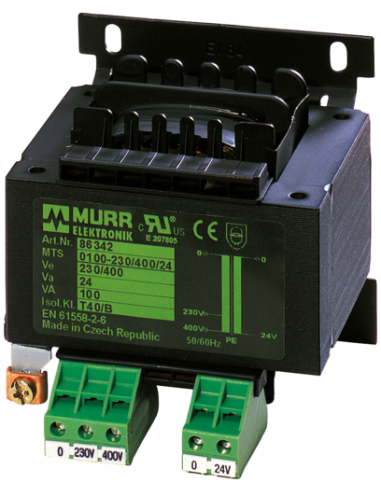

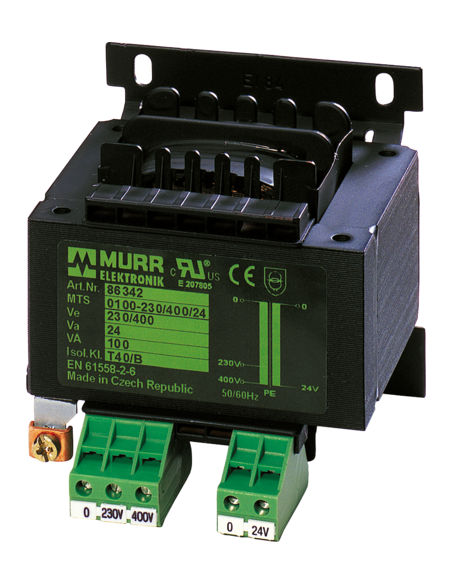

Transformator jednofazowy MTS 100 VA - sterujący i separacyjny | Murrelektronik 86348
Transformator jednofazowy MTS o mocy 100 VA, kod produktu 86348, to wysokiej jakości urządzenie przeznaczone do separacji i sterowania obwodami elektrycznymi. Stosowany jest wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne zasilanie maszyn, urządzeń przemysłowych oraz systemów automatyki.
Zaawansowane zastosowania transformatora jednofazowego MTS
Transformator znajduje szerokie zastosowanie w automatyce przemysłowej, szafach sterowniczych, instalacjach maszyn, a także w systemach zabezpieczeń i rozdzielnicach elektrycznych. Dzięki możliwości pracy przy napięciach wejściowych 230 V lub 400 V AC oraz napięciu wyjściowym 230 V AC, zapewnia uniwersalność i łatwe dopasowanie do większości typowych instalacji.
- Sterowanie i separacja obwodów – podniesienie poziomu bezpieczeństwa elektrycznego.
- Idealny do stosowania w systemach automatyki, szafach rozdzielczych oraz maszynach przemysłowych.
- Pełna zgodność z wymaganiami branży przemysłowej oraz obowiązującymi normami europejskimi (EN 61558-1, EN 61558-2-4, EN 62041).
- Możliwość montażu na szynie TH35 (EN 60715) lub na otworze podłużnym – wygodna i szybka instalacja.
Najważniejsze zalety transformatora sterującego Murrelektronik
Transformator MTS zapewnia wysoki poziom izolacji (do 4 kV pomiędzy wejściem a wyjściem), co znacząco podnosi bezpieczeństwo użytkowania urządzeń oraz ochronę przed przepięciami. Obudowa spełnia normę IP20, co chroni przed przypadkowym kontaktem z elementami pod napięciem.
- Kompaktowe wymiary: pozwalają na łatwą integrację nawet w ograniczonej przestrzeni szafy sterowniczej.
- Klasa izolacji T40/B: umożliwia pracę w szerokim zakresie temperatur otoczenia (-20°C do +40°C).
- Wytrzymałość: możliwość przechowywania w temperaturach od -40°C do +80°C.
- Intuicyjne oznaczenie przyłączy: łatwa identyfikacja napięć wejściowych (230 V oraz 400 V) i wyjściowych dzięki przejrzystym zaciskom śrubowym.

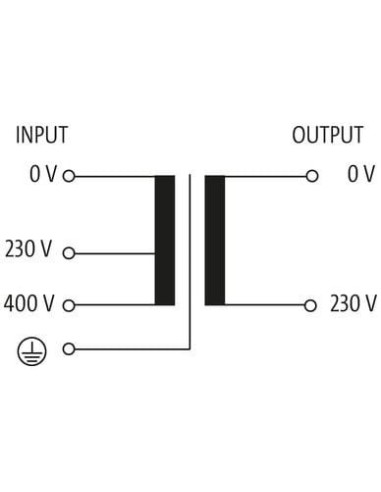

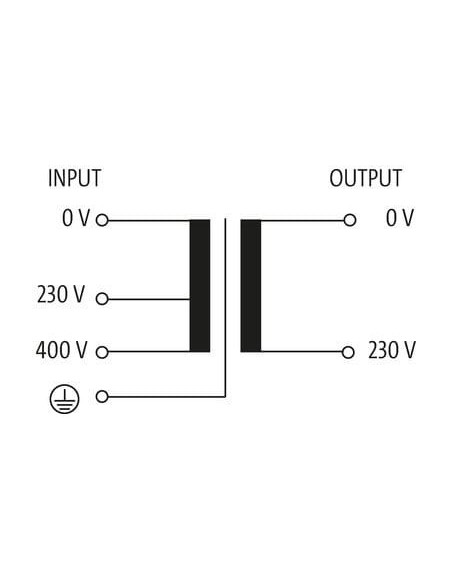

Schematy podłączenia i konstrukcja transformatora MTS 86348
Przejrzysty schemat elektryczny umożliwia szybkie i prawidłowe podłączenie transformatora. Zaciski śrubowe zapewniają solidne i bezpieczne połączenie przewodów, a metalowy uchwyt stykowy oraz wytrzymała konstrukcja gwarantują długą żywotność urządzenia. Montaż transformatora może być wykonany zarówno na szynie DIN, jak i na otworze podłużnym, co zapewnia elastyczność podczas instalacji w różnych konfiguracjach automatyki i rozdzielnic.
Typowe zastosowania transformatora 100 VA Murrelektronik
- Separacja galwaniczna w obwodach sterowania – podniesienie bezpieczeństwa użytkowania maszyn i urządzeń.
- Zasilanie obwodów kontrolnych w szafach sterowniczych i rozdzielnicach.
- Stabilizacja napięcia wyjściowego do wymaganych wartości.
- Bezpieczna eksploatacja urządzeń w szerokim zakresie temperatur i warunków środowiskowych.
Transformator MTS 1-fazowy 86348 to solidne, przetestowane i niezawodne rozwiązanie dla branży automatyki oraz wszelkich aplikacji wymagających separacji i stabilnego zasilania jednofazowego.
