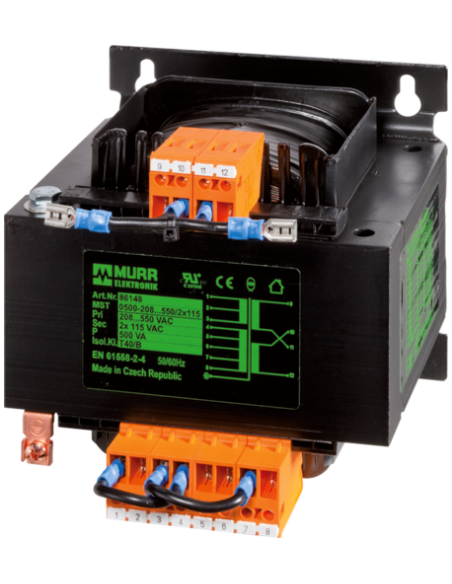

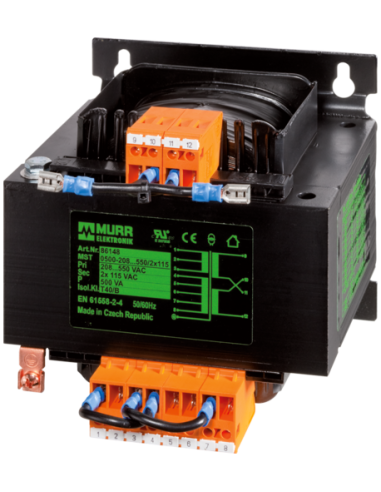

Jednofazowy transformator sterujący i separacyjny
1600 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 8,8 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 3,3 A |
| Inrush current at input voltage 1 | 182 A |
| Inrush current at input voltage 2 | 70 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 460 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 175 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 1600 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

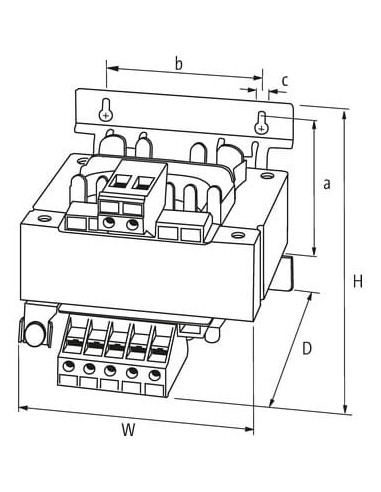

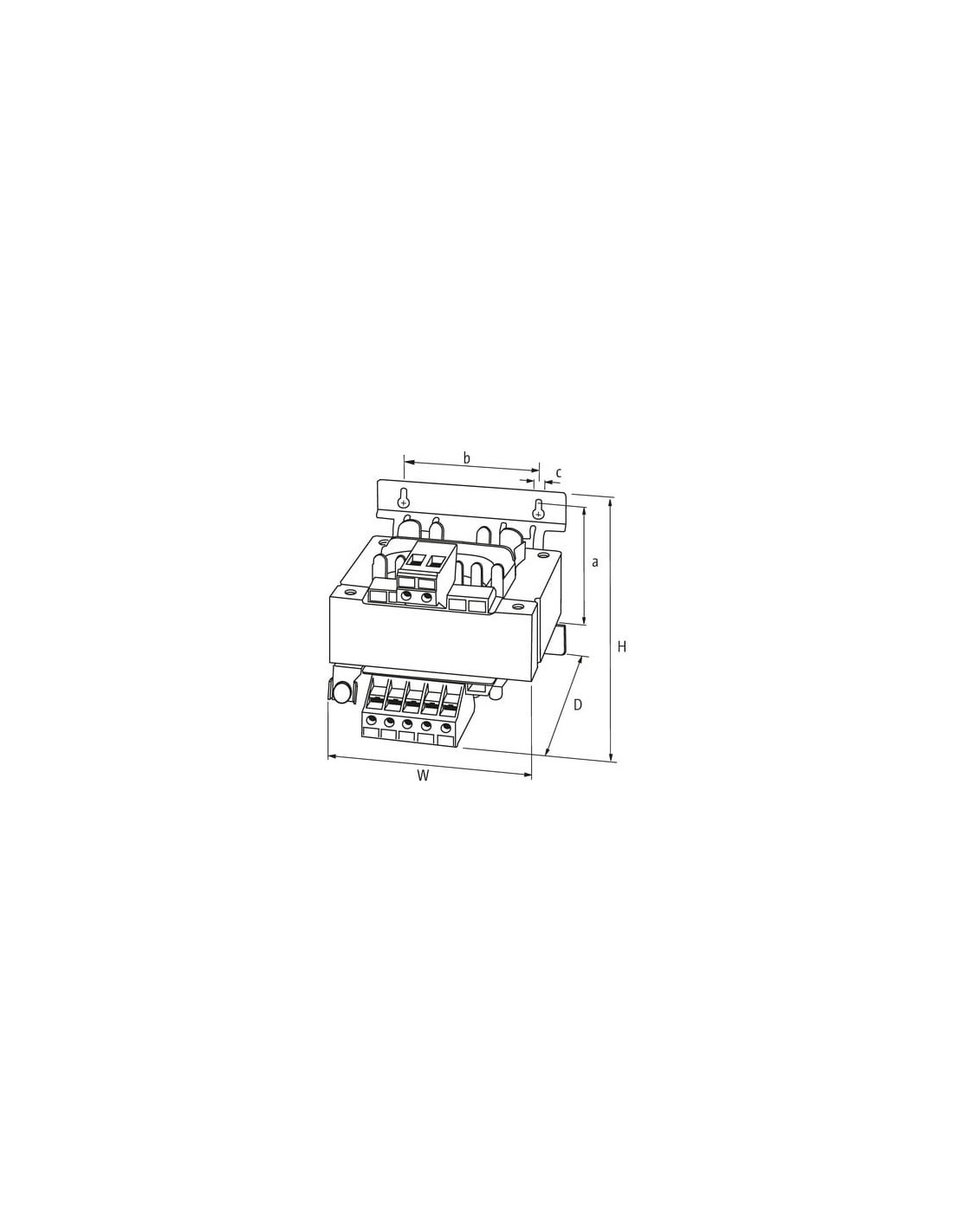

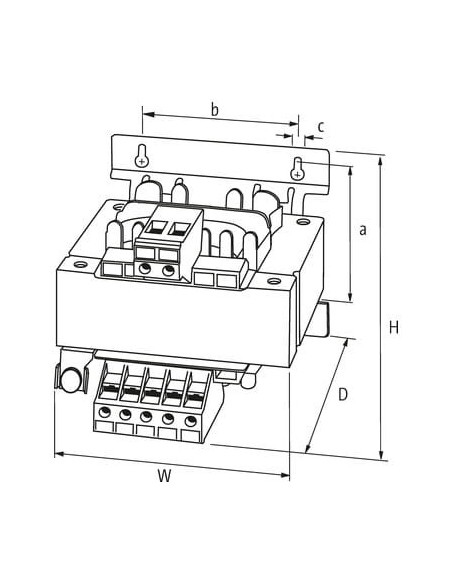

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 141 mm |
| Wymiar mocowania b | 135 mm |
| Wymiar mocowania c | 7 mm |
| Wysokość | 168 mm |
| Szerokość | 174 mm |
| Głębokość | 163 mm |
| Średnica otworu | 7 mm |
| Długość otworu | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

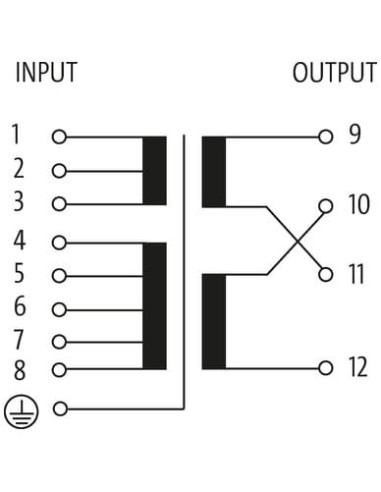

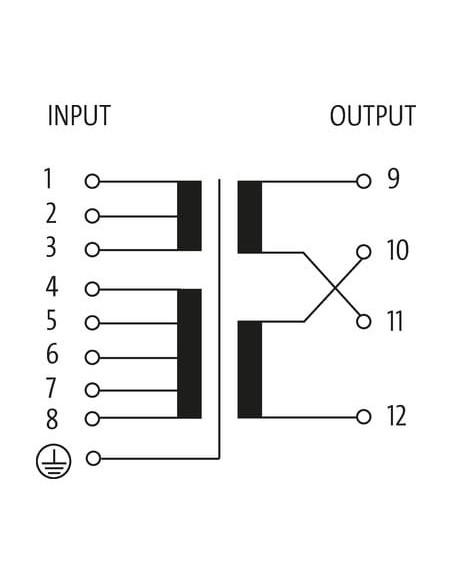

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
| Typ przyłącza 4 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 4
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Transformator jednofazowy MST 1-fazowy 86152 – Profesjonalna separacja i zasilanie
Transformator jednofazowy MST 1-fazowy 86152 to wysokiej jakości urządzenie przeznaczone do zastosowań w automatyce przemysłowej i systemach sterowania, gdzie zachodzi potrzeba skutecznej separacji galwanicznej oraz stabilnego zasilania urządzeń elektrycznych o mocy do 1600 VA. Dzięki wielonapięciowemu wejściu, transformator ten umożliwia elastyczną pracę w różnych środowiskach przemysłowych i dostosowanie do wymagań instalacji.
Zastosowanie transformatora MST 1-fazowy 86152
Transformator sterujący i separacyjny doskonale sprawdza się w układach zasilania maszyn, urządzeń automatyki, szaf sterowniczych, obrabiarek oraz w systemach bezpieczeństwa. Umożliwia konwersję napięcia oraz izolację obwodów wejściowych i wyjściowych, co chroni wrażliwe komponenty przed przepięciami oraz zakłóceniami elektromagnetycznymi.
Typowe zastosowania obejmują:
- Zasilanie sterowników PLC oraz paneli operatorskich
- Separacja galwaniczna w obwodach sterowania
- Konwersja napięć wejściowych na wybrane napięcia wyjściowe (115 V, 230 V)
- Bezpieczne zasilanie urządzeń pracujących w środowiskach przemysłowych
- Ochrona przed przepięciami i zakłóceniami elektromagnetycznymi
Najważniejsze cechy i zalety transformatora MST 1-fazowego 86152
Uniwersalność zastosowania – urządzenie obsługuje szeroki zakres napięć wejściowych AC (208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 V), co umożliwia dopasowanie go do różnych warunków sieci energetycznych.
Możliwość wyboru napięcia wyjściowego – regulacja napięcia wyjściowego (1 × 230 V / 1 × 115 V / 2 × 115 V AC) pozwala na elastyczne dostosowanie zasilania do wymagań systemu lub urządzeń końcowych.
Wysoka jakość wykonania i bezpieczeństwo eksploatacji – transformator spełnia wymagania norm EN 61558-1, EN 61558-2-4 oraz EN 62041, co gwarantuje bezpieczeństwo elektryczne oraz najwyższą jakość. Klasa izolacji T 40/B i wysoka odporność na napięcia próbne izolacji (4 kV) zapewniają niezawodność także w trudnych warunkach przemysłowych.
Łatwy i wygodny montaż – transformator wyposażony jest w otwory montażowe typu Schlüssellochaufhängung, co umożliwia szybki montaż na płycie lub wewnątrz szafy. Przejrzysta konstrukcja zacisków śrubowych i podłączeń typu plug-in zapewnia bezproblemową instalację oraz możliwość łatwego podłączenia przewodów.
Odporność na warunki środowiskowe – szeroki zakres temperatur pracy (-20°C do +40°C) i przechowywania (-20°C do +80°C) umożliwia wykorzystanie urządzenia w wielu aplikacjach, zarówno wewnątrz, jak i na zewnątrz obudów sterowniczych.
Podsumowanie – Transformator sterujący i separacyjny MST 1-fazowy 86152
Transformator MST 86152 to niezawodny wybór do instalacji automatyki, gdzie kluczowa jest separacja galwaniczna oraz elastyczne zasilanie. Wytrzymała konstrukcja oraz zgodność z międzynarodowymi normami zapewniają długą i bezpieczną eksploatację.
Zastosuj transformator MST 1-fazowy 86152 w rozdzielniach, szafach sterowniczych, systemach zasilania oraz wszędzie tam, gdzie niezbędna jest stabilna i bezpieczna praca urządzeń elektrycznych.
