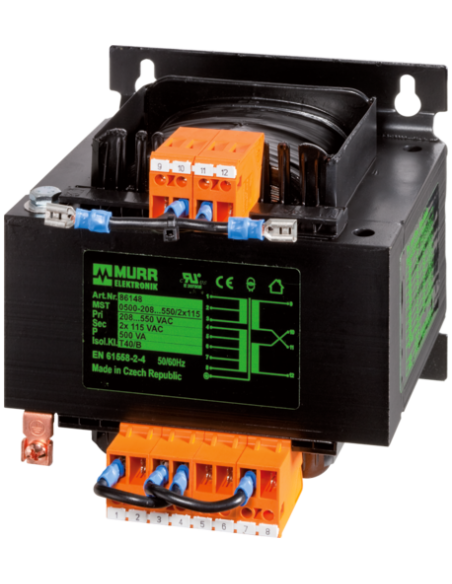

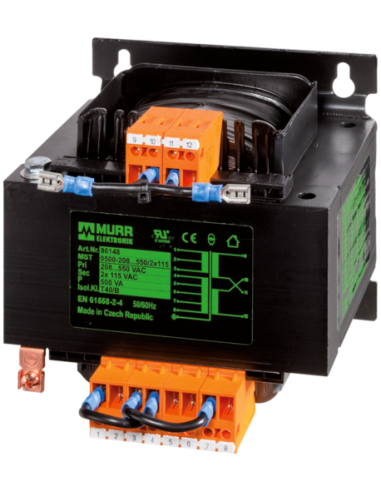

Jednofazowy transformator sterujący i separacyjny
2500 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 12,5 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 4,72 A |
| Inrush current at input voltage 1 | 363 A |
| Inrush current at input voltage 2 | 137 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 670 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 254 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 2500 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

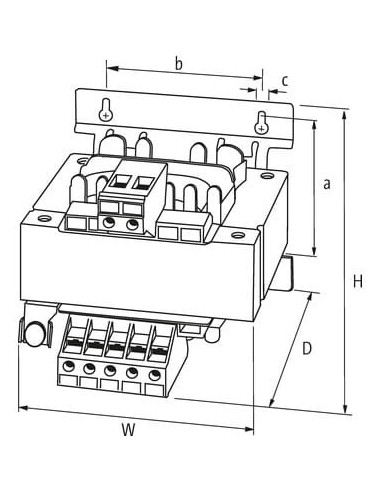

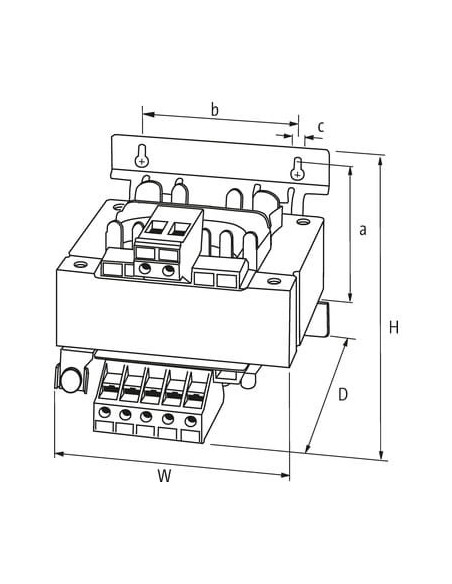

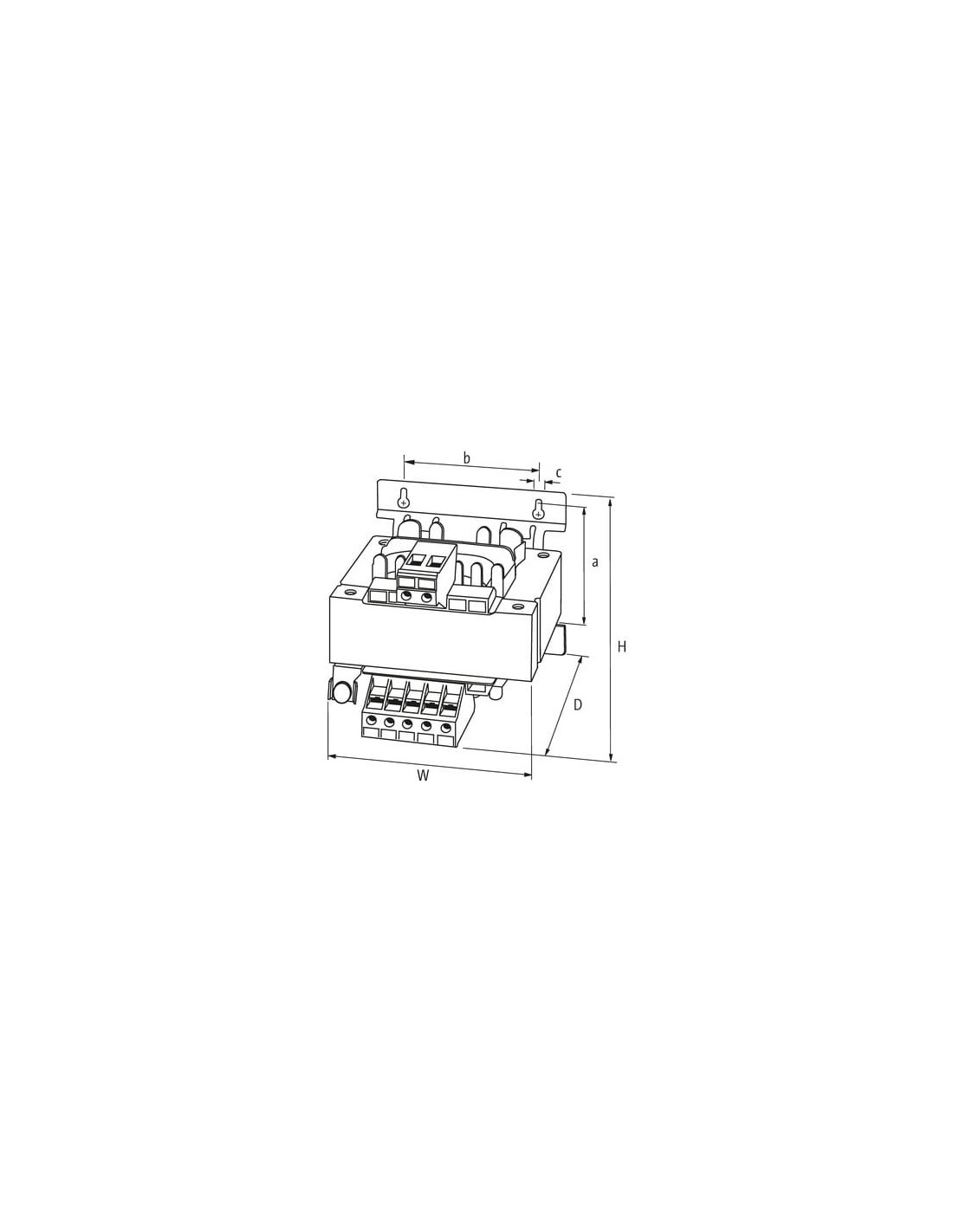

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 130 mm |
| Wymiar mocowania b | 150 mm |
| Wymiar mocowania c | 10 mm |
| Wysokość | 200 mm |
| Szerokość | 195 mm |
| Głębokość | 217 mm |
| Średnica otworu | 10 mm |
| Długość otworu | 18 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

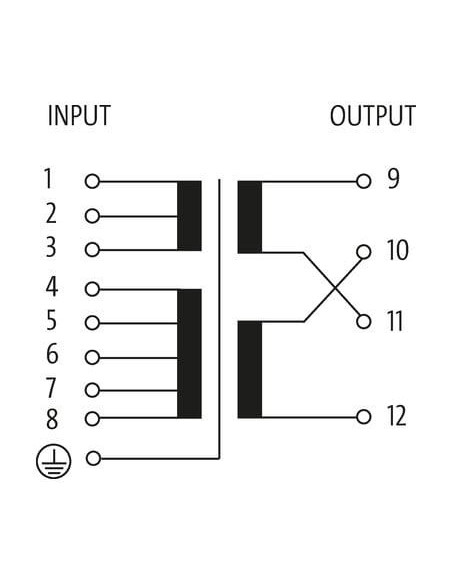

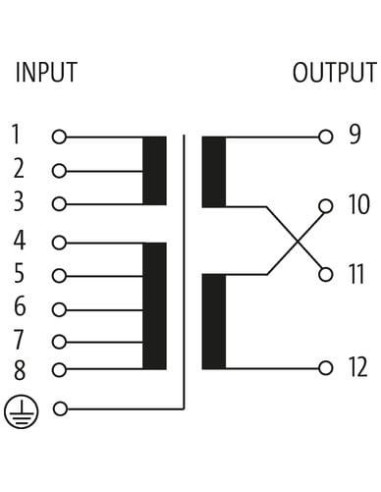

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
| Typ przyłącza 4 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 4
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Transformator jednofazowy MST 86154 – profesjonalne rozwiązanie dla automatyki i przemysłu
Jednofazowy transformator MST 86154 to wysokiej jakości urządzenie przeznaczone do zasilania, sterowania oraz separacji obwodów elektrycznych w różnorodnych zastosowaniach przemysłowych. Dzięki swojej uniwersalności znajduje zastosowanie w szafach sterowniczych, na liniach produkcyjnych oraz jako transformator bezpieczeństwa w układach automatyki.
Kluczowe zalety transformatora MST 86154
- Wielozakresowe napięcia wejściowe – możliwość pracy w szerokim zakresie napięć (208-550 V AC) pozwala na elastyczne dostosowanie do wymagań instalacji elektrycznych.
- Uniwersalne napięcia wyjściowe – wyjścia 1 × 230 V, 1 × 115 V lub 2 × 115 V AC umożliwiają zasilanie urządzeń o różnych wymaganiach napięciowych.
- Wysoka moc 2500 VA zapewnia wydajne zasilanie dla wielu odbiorników, gwarantując stabilność działania całej aplikacji.
- Separacja galwaniczna – konstrukcja transformatora zapewnia efektywne oddzielenie obwodów wejściowych od wyjściowych, co zwiększa bezpieczeństwo i redukuje ryzyko zakłóceń.
- Solidna obudowa i łatwy montaż – obudowa o podwyższonej trwałości oraz wygodny system zawieszenia umożliwiają prostą i szybką instalację, nawet w trudnych warunkach przemysłowych.
Typowe zastosowania transformatora jednofazowego MST 86154
Transformator sterujący i separacyjny MST 86154 jest powszechnie wykorzystywany w:
- układach sterowania maszyn przemysłowych,
- szafach rozdzielczych i sterowniczych,
- separacji galwanicznej wrażliwych obwodów automatyki,
- zasilaniu urządzeń laboratoryjnych oraz systemów sygnalizacyjnych,
- ochronie instalacji elektrycznych oraz zwiększaniu bezpieczeństwa operatorów.
Bezpieczeństwo i jakość potwierdzone certyfikacją
Transformator MST 86154 spełnia rygorystyczne normy EN 61558-1, EN 61558-2-4 oraz EN 62041, co gwarantuje bezpieczną eksploatację nawet w wymagających warunkach. Wysokiej klasy izolacja i odporność mechaniczna pozwalają na długotrwałą, bezawaryjną pracę. Odporność na temperatury od -20°C do 40°C zapewnia dużą elastyczność zastosowań w różnych warunkach środowiskowych.
Budowa i wygoda obsługi
Urządzenie wyposażone jest w wytrzymałe zaciski śrubowe oraz zaciski wtykowe, co umożliwia szybki i pewny montaż przewodów zarówno po stronie wejścia, jak i wyjścia. Jasna identyfikacja zacisków ułatwia prawidłowe podłączenie transformatora zgodnie ze schematem elektrycznym.
Podsumowanie – transformator MST 86154 do zastosowań przemysłowych i automatyki
Transformator jednofazowy MST 86154 to niezawodne rozwiązanie do zasilania, separacji i ochrony obwodów elektrycznych. Sprawdzi się w profesjonalnych instalacjach, w których kluczowe są bezpieczeństwo oraz elastyczność doboru napięcia zasilającego i wyjściowego.
