Jednofazowy transformator sterujący i separacyjny
1000 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 4,73 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 2,72 A |
| Inrush current at input voltage 1 | 66 A |
| Inrush current at input voltage 2 | 38 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 148 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 85 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 1000 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

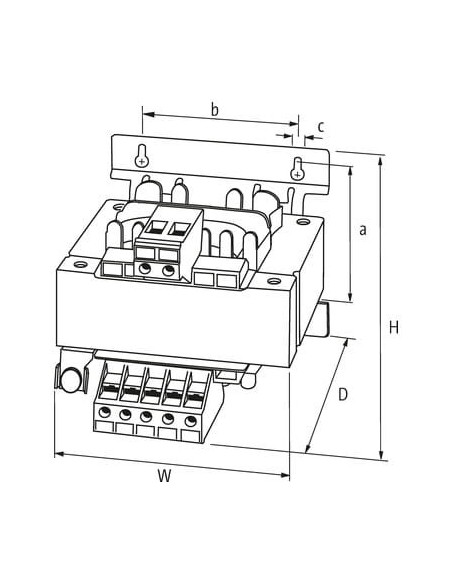

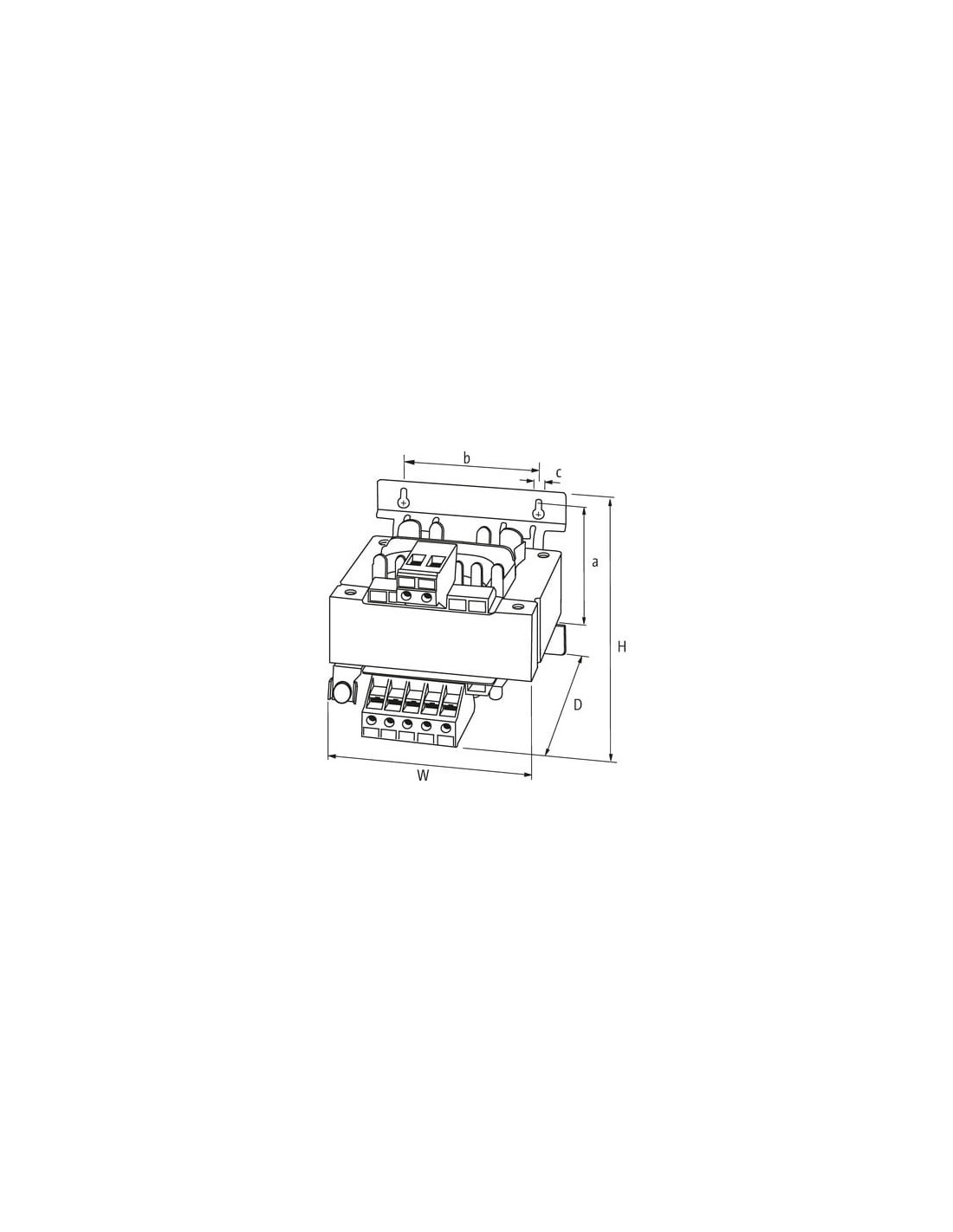

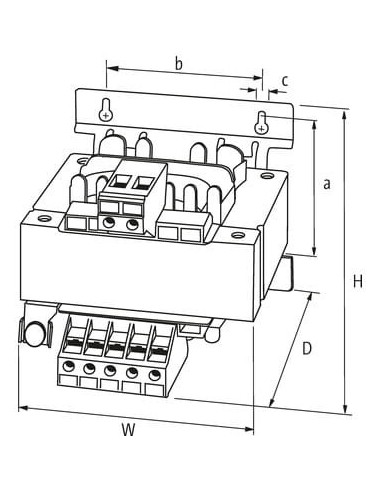

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 102 mm |
| Wymiar mocowania b | 135 mm |
| Wymiar mocowania c | 7 mm |
| Wysokość | 128 mm |
| Szerokość | 174 mm |
| Głębokość | 160 mm |
| Średnica otworu | 7 mm |
| Długość otworu | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

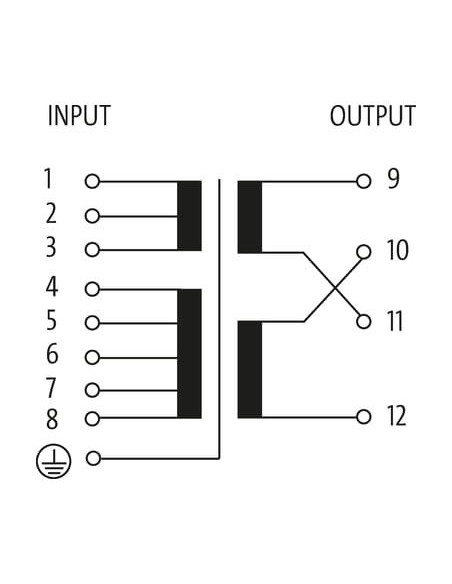

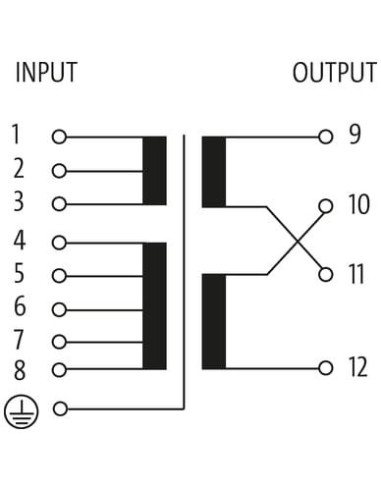

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
| Typ przyłącza 4 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 4
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

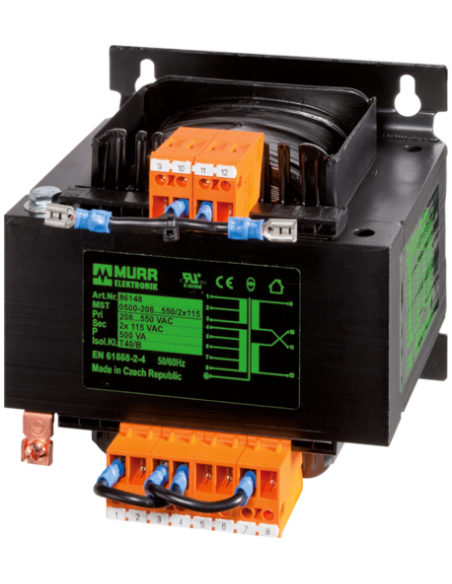

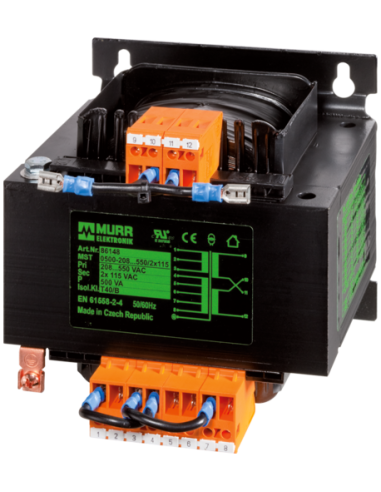

Transformator jednofazowy MST 1000VA – kod 86151 – do sterowania i separacji
Transformator jednofazowy MST o mocy 1000 VA to profesjonalne rozwiązanie dla aplikacji przemysłowych, które wymagają niezawodnej separacji galwanicznej oraz stabilizacji napięcia. Urządzenie to przeznaczone jest do szerokiego zakresu zastosowań w automatyce przemysłowej, szafach sterowniczych oraz systemach sterowania maszyn.
Zalety transformatora jednofazowego MST 1000VA
- Separacja galwaniczna obwodów wejściowych i wyjściowych zapewnia zwiększone bezpieczeństwo użytkowania oraz ochronę urządzeń końcowych.
- Szeroki zakres napięć wejściowych (208–550 V AC) umożliwia uniwersalne zastosowanie transformatora w różnych sieciach zasilających, zarówno w Europie, jak i na innych rynkach.
- Regulowane napięcie wyjściowe (1 × 230V, 1 × 115V, 2 × 115V AC) daje możliwość dostosowania parametrów pracy do różnych odbiorników.
- Wysoka klasa izolacji (4 kV między wejściem a wyjściem) gwarantuje długotrwałą i bezpieczną eksploatację nawet w trudnych warunkach przemysłowych.
- Solidna konstrukcja i łatwy montaż dzięki uchwytom typu “Schlüssellochaufhängung”, które umożliwiają szybki i bezpieczny montaż w szafach rozdzielczych.
Typowe zastosowania transformatora MST 1000VA (86151)
- Punkty zasilania systemów automatyki i sterowania
- Szafy sterownicze maszyn przemysłowych
- Zasilanie obwodów pomiarowych, przekaźników, styczników
- Separacja sygnałów sterujących
- Instalacje technologiczne wymagające konwersji napięcia lub separacji
Budowa oraz możliwości przyłączeniowe transformatora jednofazowego MST 1000VA
Transformator wyposażony jest w złącza śrubowe oraz wtykowe, co pozwala na wygodne podłączenie zarówno po stronie wejściowej, jak i wyjściowej. Przemyślany układ złączy oraz klarowny schemat przyłączeniowy sprzyjają szybkiemu i bezpiecznemu uruchamianiu instalacji.
Solidna obudowa oraz kompaktowe wymiary (szerokość 174 mm, wysokość 128 mm, głębokość 160 mm) czynią ten model odpowiednim nawet przy ograniczonej przestrzeni montażowej, a otwory umożliwiają łatwy montaż na płycie montażowej.
Transformator MST 1000VA – bezpieczeństwo i zgodność z normami
Urządzenie spełnia wymagania norm EN 61558-1, EN 61558-2-4, EN 62041, co potwierdza jego przydatność w profesjonalnych zastosowaniach oraz zapewnia zgodność z europejskimi standardami bezpieczeństwa i jakości.
Eksploatacja transformatora w różnych warunkach
Transformator MST 1000VA został zaprojektowany do pracy w zakresie temperatur od -20°C do +40°C oraz przechowywania od -40°C do +80°C, co umożliwia użytkowanie w zróżnicowanych warunkach środowiskowych.
Dzięki połączeniu wysokiej jakości wykonania, elastyczności w zakresie napięć oraz uniwersalnych możliwości zastosowania, transformator MST 1000VA o kodzie 86151 stanowi niezawodne rozwiązanie dla nowoczesnych instalacji automatyki, sterowania i separacji obwodów elektrycznych.
