Jednofazowy transformator sterujący i separacyjny
5000 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 25,4 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 9,6 A |
| Inrush current at input voltage 1 | 378 A |
| Inrush current at input voltage 2 | 143 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 1362 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 515 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 5000 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 5,1 kV |

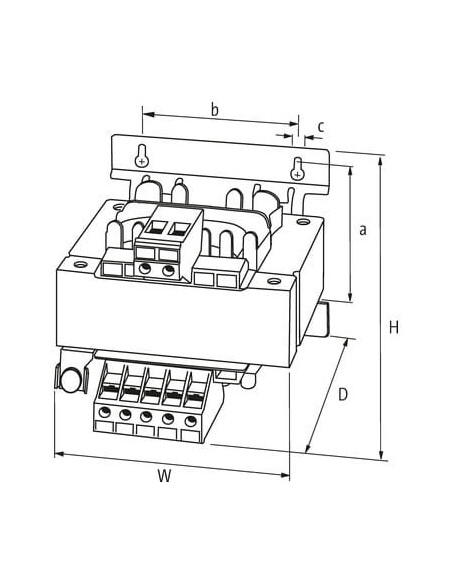

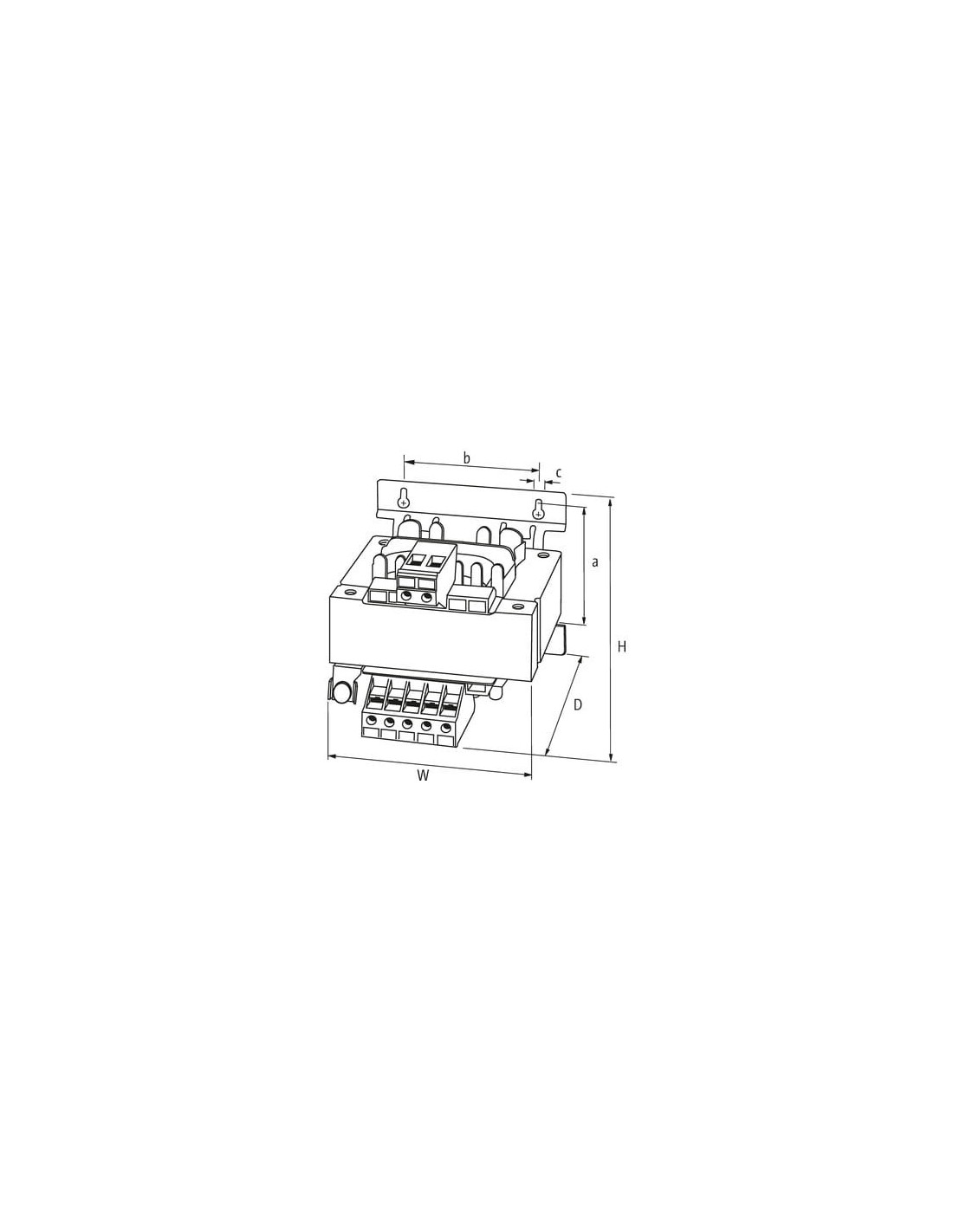

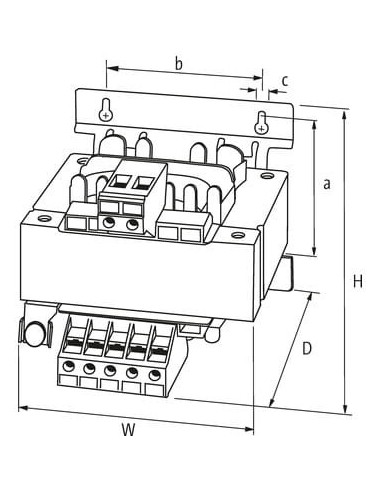

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wymiar mocowania a | 200 mm |
| Wymiar mocowania b | 174 mm |
| Wymiar mocowania c | 9 mm |
| Wysokość | 248 mm |
| Szerokość | 197 mm |
| Głębokość | 250 mm |
| Średnica otworu | 9 mm |
| Długość otworu | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category 0 |

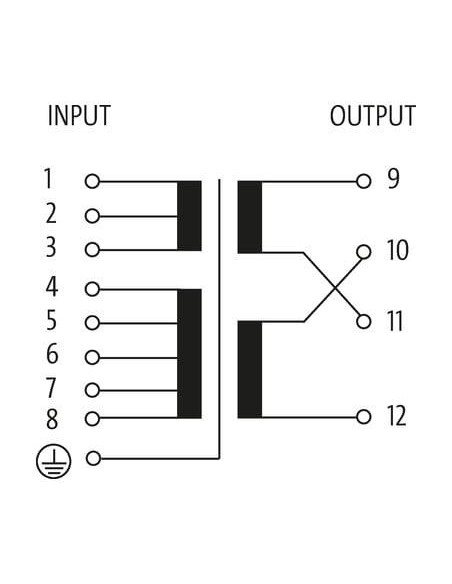

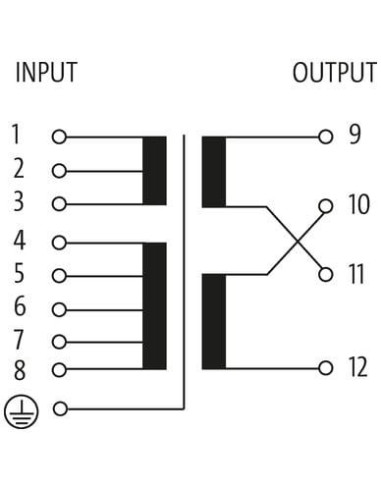

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
| Typ przyłącza 4 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 4
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

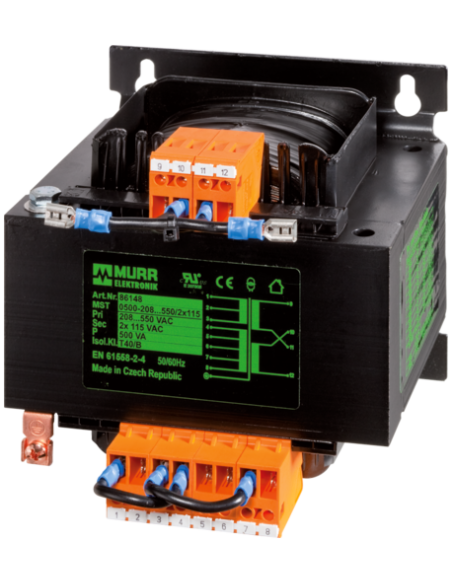

Transformator jednofazowy sterujący i separacyjny MST 86157 – 5000 VA
Transformator jednofazowy MST 86157 to urządzenie wysokiej klasy, przeznaczone do zasilania, separacji galwanicznej i sterowania w systemach automatyki przemysłowej. Dzięki precyzyjnemu wykonaniu oraz szerokiemu zakresowi napięć wejściowych, transformator doskonale sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.
Najważniejsze cechy transformatora MST 86157
- Moc: 5000 VA – zapewnia zasilanie nawet dla wymagających odbiorników.
- Uniwersalność napięć wejściowych: obsługuje wiele poziomów napięć (od 208 V do 550 V AC).
- Możliwość regulacji napięcia wyjściowego – 1 x 230 V, 1 x 115 V lub 2 x 115 V AC, co umożliwia dostosowanie do różnych potrzeb aplikacji.
- Wysoka izolacja galwaniczna – napięcie próbne 5,1 kV zapewnia bezpieczeństwo oraz ochronę urządzeń i użytkowników.
- Solidna konstrukcja – obudowa odporna na czynniki mechaniczne oraz łatwość montażu dzięki 4-otworowemu systemowi mocowania śrubowego.
- Szeroki zakres temperatur pracy – od -20°C do 40°C, co pozwala na zastosowanie w wymagających warunkach przemysłowych.
Typowe zastosowania transformatora jednofazowego MST 86157
- Separacja galwaniczna układów zasilania i sterowania w maszynach przemysłowych.
- Zasilanie urządzeń automatyki, takich jak przekaźniki, czujniki, lampki sygnalizacyjne czy układy sterujące.
- Modernizacja i rozbudowa instalacji w przemyśle, gdzie wymagane są wysokie standardy bezpieczeństwa.
- Systemy sterownicze w liniach produkcyjnych, panelach sterowniczych oraz szafach rozdzielczych.
- Zasilanie obwodów kontrolnych w środowiskach, gdzie niezbędna jest ochrona przed przepięciami i zakłóceniami.
Korzyści ze stosowania transformatora MST 86157 w przemyśle
Transformator MST 86157 zapewnia skuteczną separację elektryczną oraz stabilność napięciową, chroniąc wrażliwą elektronikę sterującą przed uszkodzeniami. Możliwość wykorzystania różnych konfiguracji napięć wyjściowych sprawia, że jest on niezwykle uniwersalny w zastosowaniach przemysłowych, serwisowych oraz modernizacyjnych.
Dzięki solidnej konstrukcji oraz spełnieniu norm EN 61558-2-6 i EN 62041, transformator gwarantuje bezpieczną i niezawodną pracę w różnych instalacjach. Montaż urządzenia jest prosty i szybki, co skraca czas wdrożenia i ogranicza ryzyko błędów instalacyjnych.
Dlaczego warto wybrać transformator MST 86157?
- Wysoka moc oraz szeroki zakres napięć wejściowych i wyjściowych.
- Bezpieczeństwo użytkowania dzięki wysokiej klasie izolacji oraz certyfikatom jakości.
- Możliwość integracji w panelach sterowniczych oraz automatyce przemysłowej.
- Łatwy montaż i niezawodność działania w trudnych warunkach eksploatacyjnych.
Transformator MST 86157 to sprawdzony wybór dla profesjonalnych instalacji przemysłowych, oferujący niezawodność, bezpieczeństwo i wszechstronne możliwości zastosowania w nowoczesnych systemach sterowania.
