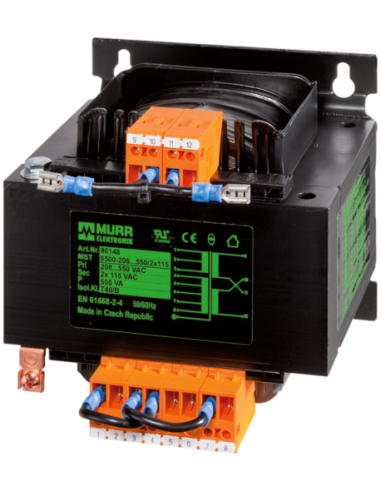

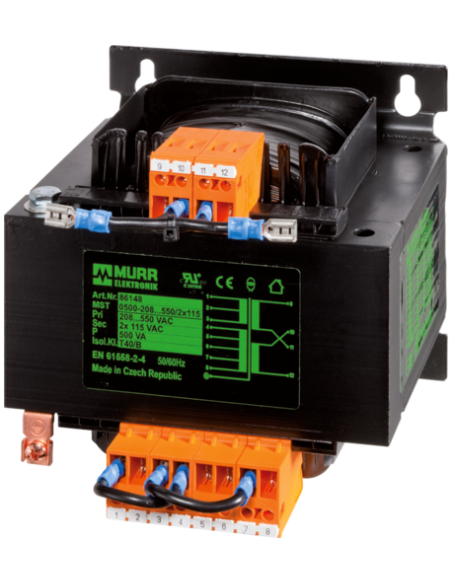

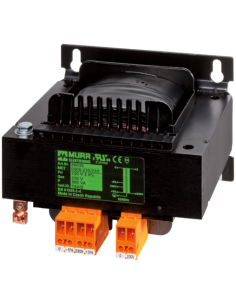

Jednofazowy transformator sterujący i separacyjny
320 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 208 V |
| Napięcie wejściowe 2 AC | 550 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,73 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,65 A |
| Inrush current at input voltage 1 | 32 A |
| Inrush current at input voltage 2 | 12 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 32 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 12 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 320 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

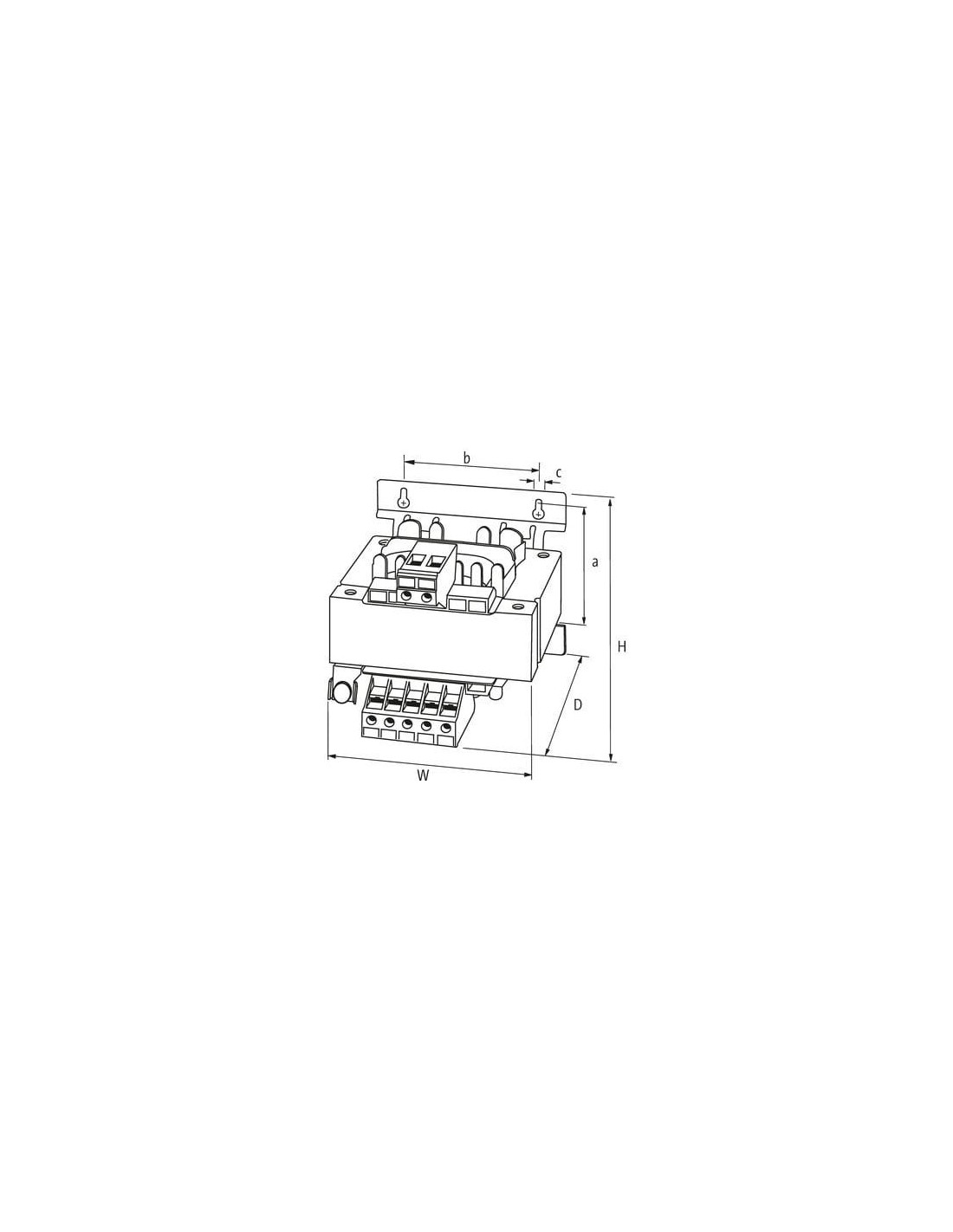

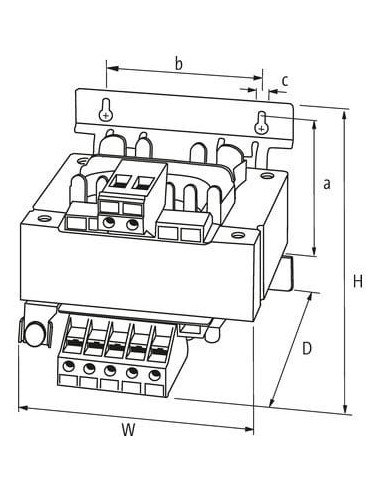

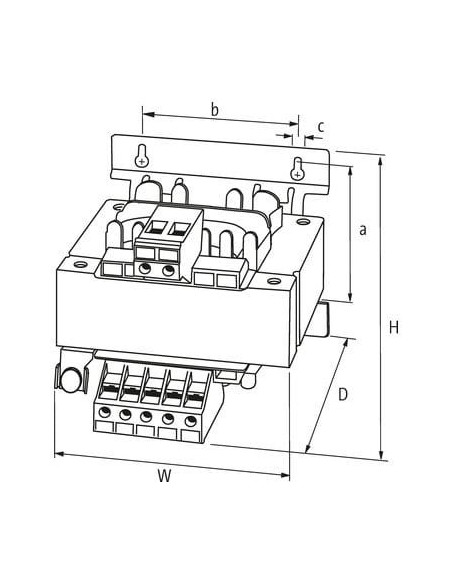

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 87 mm |
| Wymiar mocowania b | 104 mm |
| Wysokość | 115 mm |
| Szerokość | 135 mm |
| Głębokość | 132 mm |
| Średnica otworu | 5,8 mm |
| Długość otworu | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |

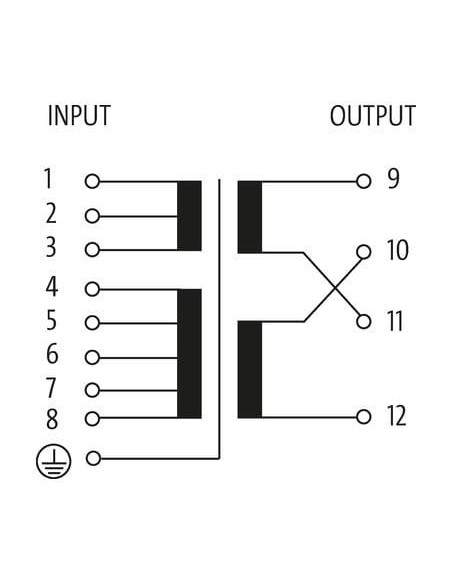

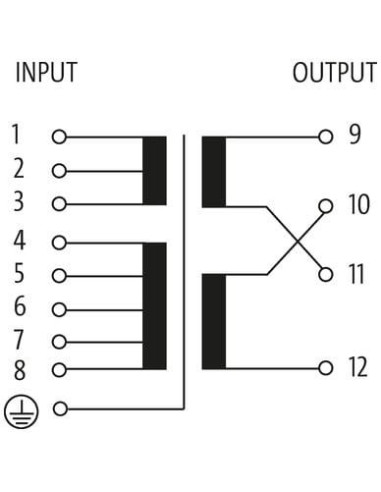

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
| Typ przyłącza 4 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 4
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Transformator jednofazowy MST 320 VA – solidne zasilanie i separacja w automatyce
Transformator jednofazowy MST o mocy 320 VA to precyzyjne urządzenie przeznaczone do zasilania, separacji i ochrony układów elektrycznych w szerokim zakresie aplikacji przemysłowych. Dzięki wysokiej jakości wykonania oraz licznym certyfikatom bezpieczeństwa stanowi niezawodny element w układach, które wymagają stabilności i bezpieczeństwa pracy.
Zastosowanie transformatora MST 320 VA w przemyśle i automatyce
Transformator MST 320 VA jest powszechnie wykorzystywany w automatyce przemysłowej, systemach sterowania maszyn oraz instalacjach rozdzielczych, gdzie niezbędna jest separacja galwaniczna obwodów lub obniżenie/zmiana napięcia zasilającego. Dzięki możliwości ustawiania napięcia wyjściowego oraz szerokiemu wachlarzowi napięć wejściowych transformator znajduje zastosowanie w wielu typach instalacji:
- Sterowanie maszynami i liniami produkcyjnymi
- Zasilanie układów automatyki
- Separacja galwaniczna wrażliwych urządzeń
- Systemy bezpieczeństwa w rozdzielniach energetycznych
Najważniejsze zalety transformatora MST 320 VA
- Wielostopniowe napięcie wejściowe (od 208 V do 550 V AC) pozwala na pracę w różnych sieciach energetycznych.
- Różnorodność napięć wyjściowych (1x230/1x115/2x115 V AC) umożliwia łatwe dostosowanie do wymagań układu.
- Separacja galwaniczna zwiększa bezpieczeństwo całej instalacji elektrycznej.
- Klasa izolacji T 40/B zapewnia długą żywotność nawet przy intensywnej eksploatacji.
- Kompaktowe wymiary i uniwersalne mocowanie – łatwość montażu dzięki otworom typu „schlüsselloch” oraz solidnej konstrukcji mechanicznej.
- Wysoka odporność na przepięcia – napięcie próbne izolacji wejść/wyjść wynoszące 4 kV.
- Certyfikaty i zgodność z normami EN 61558-1, EN 61558-2-4, EN 62041 kategoria 0 – bezpieczeństwo potwierdzone międzynarodowymi normami.
Budowa, rozwiązania konstrukcyjne i wygoda podłączenia
Solidna, zwarta konstrukcja transformatora zabezpiecza rdzeń oraz uzwojenia przed uszkodzeniami mechanicznymi. System podłączania przewodów realizowany jest poprzez zaciski śrubowe SK oraz zaciski wtykowe RK, co zapewnia stabilne połączenie oraz ułatwia serwisowanie i podłączanie.
- Opcje połączeniowe: wejścia i wyjścia dostępne w dwóch wersjach – śrubowej i wtykowej.
- Wyraźne oznaczenia pinów (od 1 do 12 oraz PE) – szybka identyfikacja i minimalizacja pomyłek podczas instalacji.
- Kompaktowe wymiary – szerokość 135 mm, głębokość 132 mm, wysokość 115 mm – dopasowanie nawet do niewielkich szaf sterowniczych.
Typowe środowiska pracy – bezpieczeństwo i wytrzymałość
Transformator działa niezawodnie w temperaturach roboczych od -20°C do +40°C, co pozwala na jego stosowanie zarówno w warunkach standardowych, jak i w trudniejszych środowiskach przemysłowych. Temperatura przechowywania w zakresie od -20°C do +80°C oferuje szerokie możliwości logistyczne i magazynowe.
Dokumentacja, normy i zgodność transformatora MST 320 VA
Transformator spełnia wymagania wielu norm międzynarodowych, co potwierdzają liczne certyfikaty widoczne także na etykiecie produktu. Urządzenie spełnia normy EN 61558-1, EN 61558-2-4, EN 62041 kategoria 0. Zgodność z tymi normami gwarantuje bezpieczną eksploatację w różnorodnych warunkach pracy.
Podsumowanie – uniwersalne źródło separacji i stabilnego zasilania
Transformator jednofazowy MST 320 VA to sprawdzone rozwiązanie dla przemysłu, automatyki i zastosowań technicznych, w których niezbędna jest niezawodność, bezpieczeństwo oraz elastyczność przy podłączaniu źródeł i odbiorników. Umożliwia dowolną konfigurację napięć wejściowych i wyjściowych w szerokim zakresie, a jego konstrukcja zapewnia bezproblemowy montaż oraz długotrwałą pracę, nawet w wymagającym środowisku przemysłowym.
