Jednofazowy transformator sterujący i separacyjny
250 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,17 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,67 A |
| Inrush current at input voltage 1 | 8,35 A |
| Inrush current at input voltage 2 | 4,82 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 17 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 9,8 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 250 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |

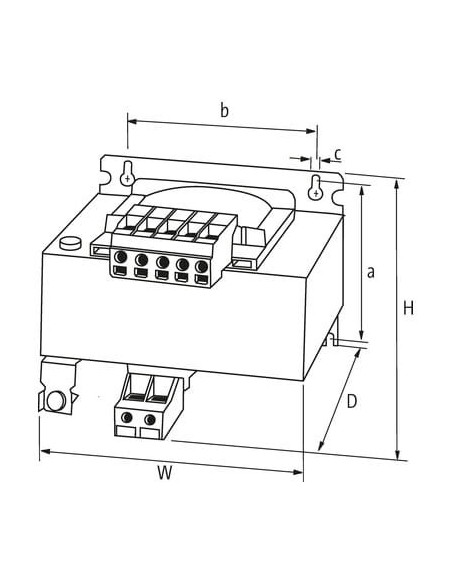

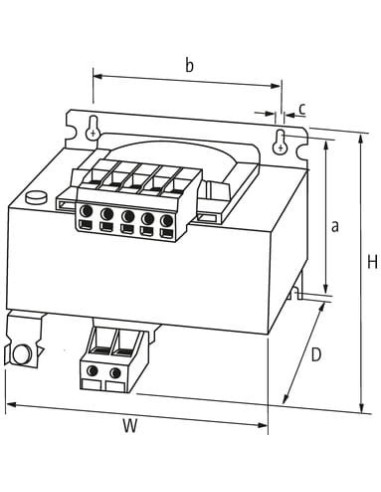

| Wymiar mocowania a | 86,5 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 102 mm |
| Szerokość | 96 mm |
| Głębokość | 108 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 5 |

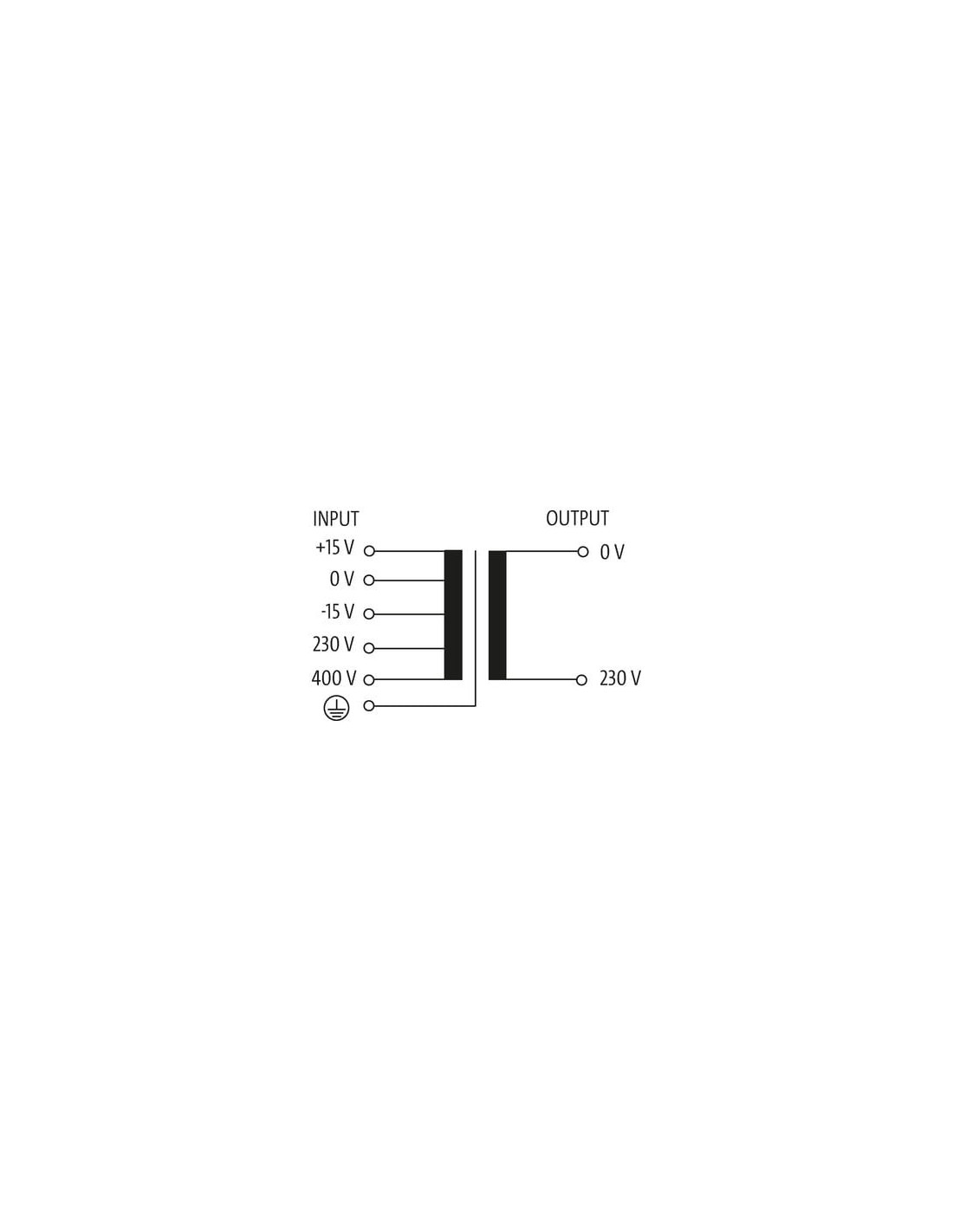

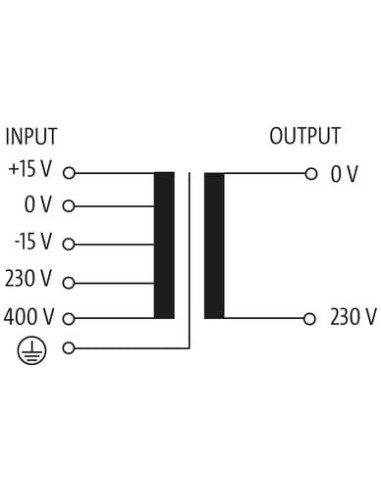

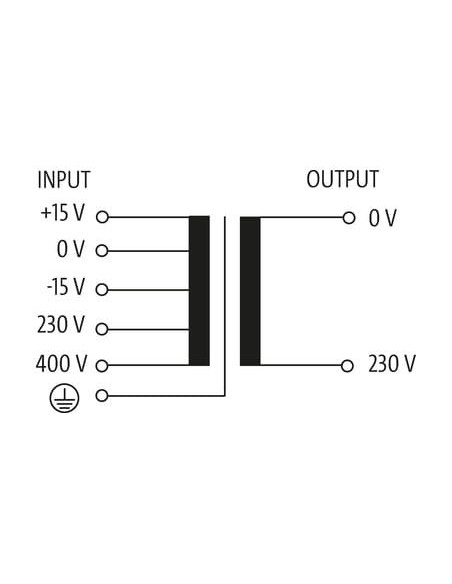

| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

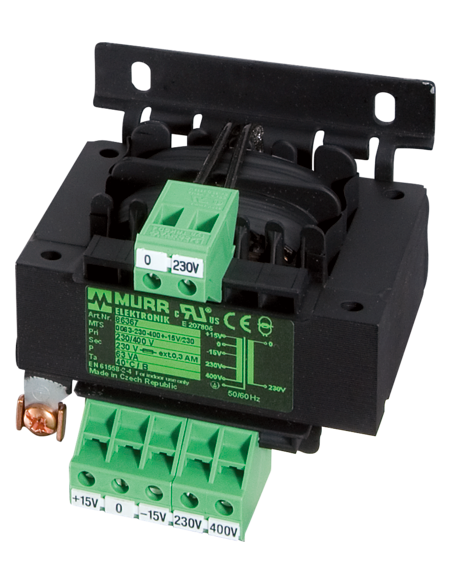

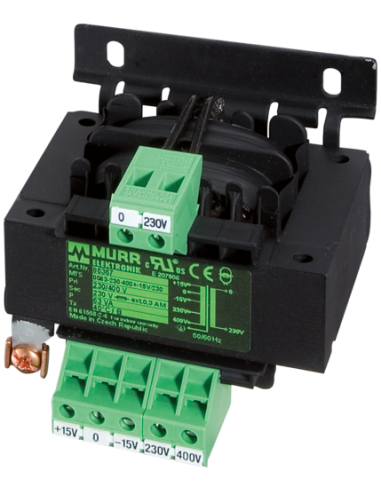

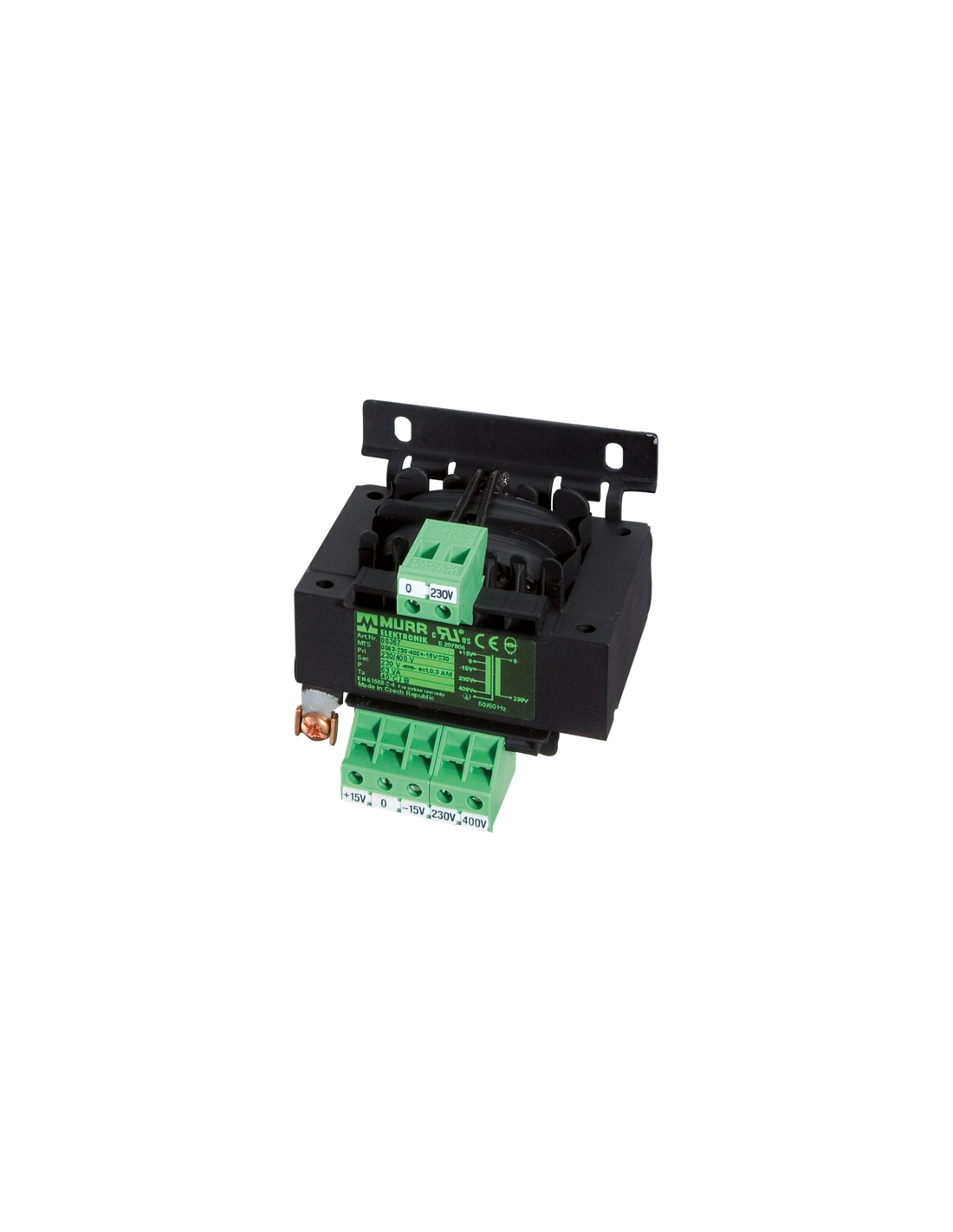

Transformator jednofazowy MTS 86371 - 250 VA, Murrelektronik
Transformator 1-fazowy MTS 86371 to rozwiązanie przeznaczone do zasilania, separacji i zapewnienia bezpieczeństwa układów elektrycznych w instalacjach automatyki, sterowania oraz szaf rozdzielczych. Sprawdza się doskonale wszędzie tam, gdzie wymagane jest oddzielenie galwaniczne, stabilność parametrów napięciowych oraz niezawodność w każdych warunkach eksploatacyjnych.
Zastosowanie transformatora jednofazowego w automatyce i sterowaniu
Transformator separacyjny i sterujący MTS 86371 o mocy 250 VA wykorzystywany jest w szerokim zakresie aplikacji przemysłowych, m.in.:
- Zasilanie systemów sterowania maszyn oraz urządzeń automatyki.
- Separacja galwaniczna i ochrona przed zakłóceniami wrażliwych układów elektronicznych.
- Bezpieczne zasilanie urządzeń laboratoryjnych, stanowisk testowych oraz aparatury kontrolno-pomiarowej.
- Zastosowanie w szafach rozdzielczych w przemyśle, budynkach użyteczności publicznej oraz obiektach komercyjnych.
- Możliwość wykorzystania w instalacjach wymagających pracy ciągłej w temperaturach od -20°C do +40°C.
Najważniejsze właściwości i zalety transformatora MTS 86371
Transformator jednofazowy MTS 86371 oferuje szereg istotnych zalet:
- Podwójne napięcie wejściowe: akceptuje zarówno 230 V, jak i 400 V AC, zapewniając uniwersalność podłączenia.
- Wyjście 230 V AC: dedykowane dla systemów sterowania, zgodne z typowymi napięciami w automatyce.
- Solidna konstrukcja i wysoka klasa izolacji (T 40/B) – gwarancja trwałości i bezpieczeństwa eksploatacji.
- Łatwy montaż na szynie DIN TH35 (zgodność z EN 60715) lub montaż przy pomocy podłużnych otworów.
- Zaciski śrubowe ułatwiające instalację oraz zapewniające wytrzymałe połączenia elektryczne.
- Zwiększone bezpieczeństwo: wysoka odporność izolacji – napięcie probiercze 4 kV pomiędzy wejściem a wyjściem.
- Szeroki zakres warunków pracy: pozwala na funkcjonowanie w wymagających środowiskach przemysłowych.
- Certyfikacje oraz zgodność z normami EN 61558-1, EN 61558-2-4 oraz EN 62041 kat. 0.
Możliwości techniczne i konstrukcyjne – transformator sterujący 250 VA
Wymiary transformatora umożliwiają łatwy montaż w różnych konfiguracjach szaf sterowniczych oraz automatyki. Obudowa została zaprojektowana z myślą o efektywnym odprowadzaniu ciepła oraz prostocie obsługi podczas serwisowania lub rozbudowy instalacji.
Transformator pozwala na wybór napięcia wejściowego przez odpowiedni dobór zacisków (230 V lub 400 V AC), co ułatwia integrację z systemami zasilania w różnych krajach oraz aplikacjach.
Typowe zastosowania transformatora separacyjnego MTS 86371 – bezpieczeństwo i niezawodność
Dzięki uniwersalności oraz wysokim parametrom technicznym, transformator MTS 86371 znajduje zastosowanie w systemach automatyki przemysłowej, rozdzielniach elektrycznych, urządzeniach medycznych, a także zabezpieczeniach instalacji wymagających separacji lub stabilizacji napięcia.
Transformator jednofazowy MTS 86371 firmy Murrelektronik umożliwia realizację zaawansowanych, niezawodnych i bezpiecznych układów zasilania, spełniając surowe wymogi norm międzynarodowych.
