Jednofazowy transformator bezpieczeństwa
630 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,95 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,7 A |
| Inrush current at input voltage 1 | 37 A |
| Inrush current at input voltage 2 | 21 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 77 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 44 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 630 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

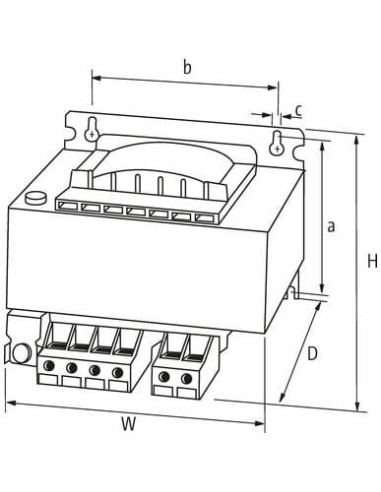

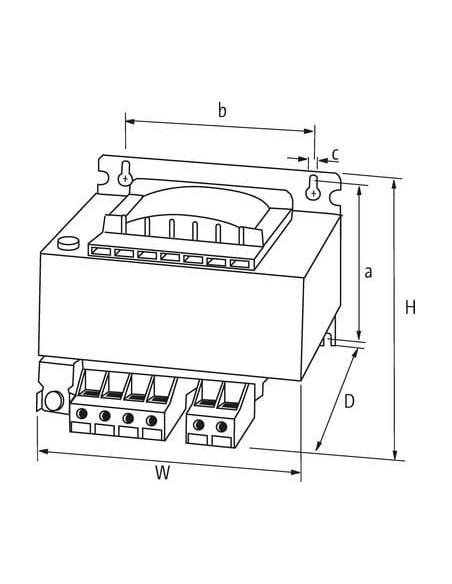

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 90,6 mm |
| Wymiar mocowania b | 122 mm |
| Wymiar mocowania c | 7 mm |
| Wysokość | 112,5 mm |
| Szerokość | 150 mm |
| Głębokość | 144,6 mm |
| Średnica otworu | 7 mm |
| Długość otworu | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-2-4, EN 61558-2-6, EN 62041 category 0 |

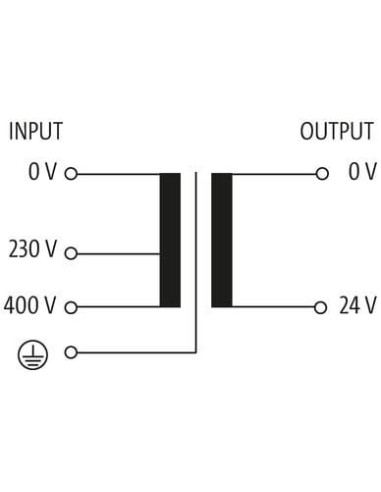

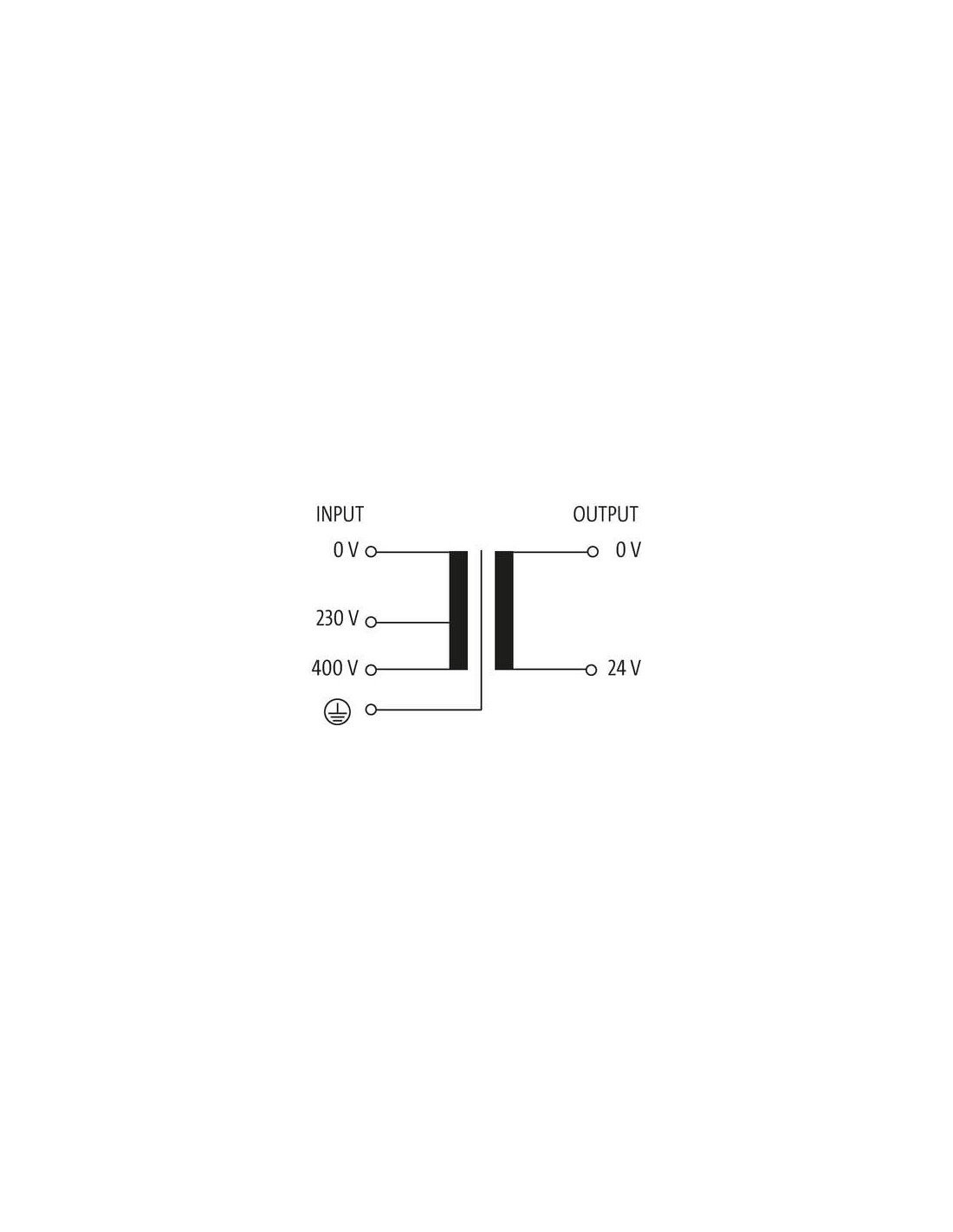

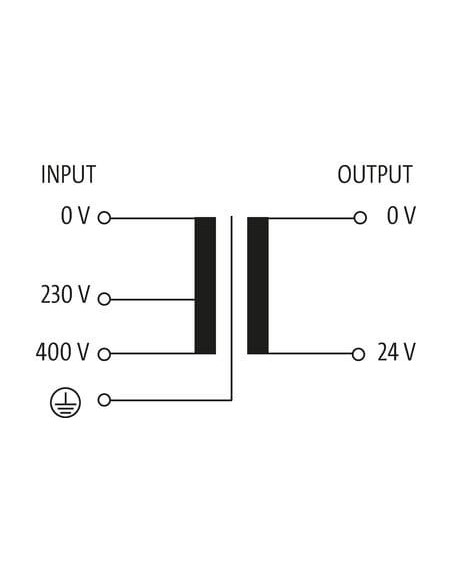

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 24 V DC |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Transformator jednofazowy bezpieczeństwa MST 86329 – 630 VA do zastosowań przemysłowych
Transformator jednofazowy MST 86329 o mocy 630 VA to solidne rozwiązanie dedykowane zapewnieniu bezpiecznego zasilania w różnorodnych systemach automatyki przemysłowej, maszynach oraz instalacjach, gdzie wymagana jest separacja galwaniczna i stabilne obniżenie napięcia.
Funkcje i zastosowanie transformatora bezpieczeństwa 24V
Urządzenie zaprojektowano zgodnie z najwyższymi wymaganiami dotyczącymi bezpieczeństwa SELV oraz spełnia europejskie normy EN 61558-2-4, EN 61558-2-6 i EN 62041. Dzięki napięciom wejściowym 230 V lub 400 V AC oraz wyjściu 24 V AC, transformator dedykowany jest dla szerokiego spektrum aplikacji, m.in.:
- zasilanie obwodów sterowania i elektroniki maszyn
- bezpieczne zasilanie urządzeń pomiarowych i czujników
- systemy automatyki budynkowej i przemysłowej
- aplikacje, gdzie wymagana jest izolacja galwaniczna między siecią a odbiornikiem
- systemy wymagające napięcia bezpiecznego dla ludzi i urządzeń
Kluczowe zalety transformatora MST 86329
- Wysoka moc: 630 VA – odpowiednia do zasilania nawet wymagających odbiorników
- Uniwersalne napięcia wejściowe – możliwość pracy z instalacjami 230 V i 400 V AC
- Pewność i bezpieczeństwo – klasa izolacji T 40/B oraz wysoka odporność na przebicia (napięcie próbne izolacji: 4 kV)
- Łatwy montaż – konstrukcja przygotowana do zawieszenia na otworach montażowych z możliwością regulacji
- Zaciski śrubowe SK – solidne i trwałe połączenia dla przewodów zasilających i odbiorczych
- Szeroki zakres temperatury pracy – możliwość użytkowania od -20°C do +40°C oraz bezpieczne przechowywanie w temperaturach od -40°C do +80°C
- Spełnia normy branżowe – gwarancja kompatybilności z systemami automatyki na terenie UE
Budowa i montaż transformatora jednofazowego 24V
Obudowa transformatora jest solidnie wykonana i zabezpiecza układ zarówno przed uszkodzeniami mechanicznymi, jak i wpływem warunków środowiskowych. Mocowanie typu "Schlüssellochaufhängung" pozwala na szybki montaż w szafach sterowniczych oraz rozdzielniach. Konstrukcja zacisków śrubowych umożliwia bezpieczne i pewne połączenie przewodów zasilających oraz odbiorczych.
Typowe zastosowania transformatorów 24 V w automatyce i bezpieczeństwie
Transformator MST 86329 jest stosowany wszędzie tam, gdzie wymagane jest stabilne i bezpieczne napięcie 24 V AC – do zasilania przekaźników, styczników, systemów sygnalizacji oraz różnych urządzeń elektronicznych. Idealnie sprawdza się w automatyce przemysłowej, panelach sterowniczych, maszynach produkcyjnych i liniach technologicznych.
Wybierając transformator jednofazowy MST 86329, zyskuje się gwarancję niezawodnej pracy w wymagających warunkach przemysłowych oraz zgodność z obowiązującymi normami bezpieczeństwa.
