Jednofazowy transformator sterujący i separacyjny
320 VA
Klasa izolacji T 40/B
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,52 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,88 A |
| Inrush current at input voltage 1 | 17,5 A |
| Inrush current at input voltage 2 | 10,1 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 28 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 16,1 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 320 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście - wyjście | 4 kV |

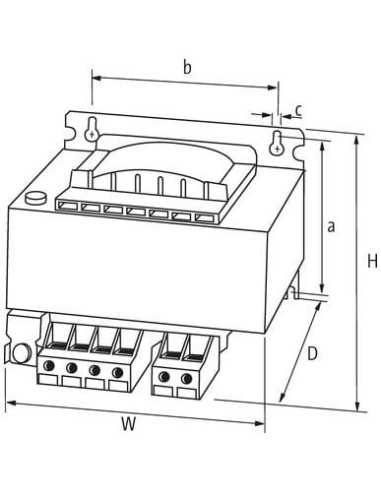

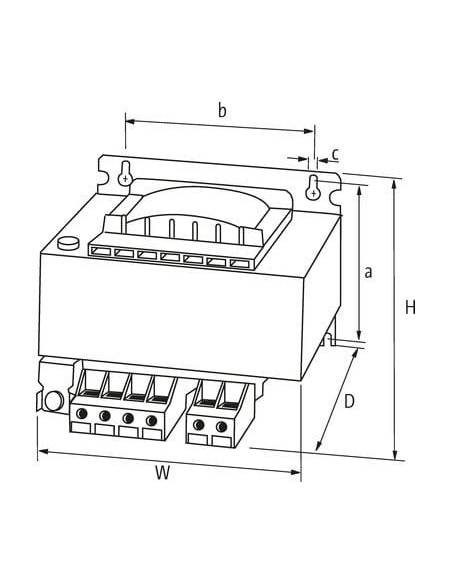

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 74,4 mm |
| Wymiar mocowania b | 90 mm |
| Wymiar mocowania c | 5,8 mm |
| Wysokość | 92 mm |
| Szerokość | 120 mm |
| Głębokość | 122,4 mm |
| Średnica otworu | 5,8 mm |
| Długość otworu | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

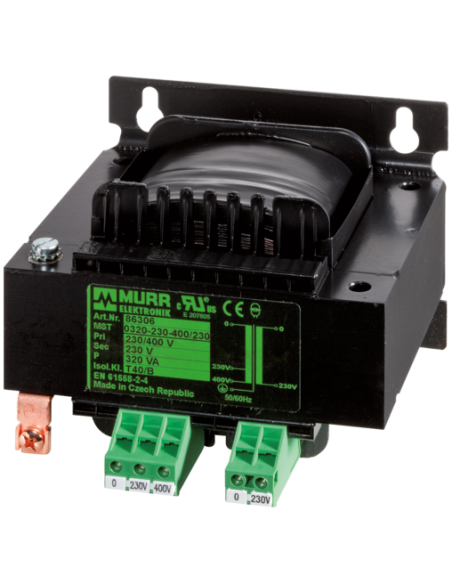

Transformator jednofazowy MST 320 VA 86306 – niezawodne źródło zasilania i separacji
Transformator MST 1-fazowy o mocy 320 VA, kod produktu 86306 to wysoce wydajne urządzenie przeznaczone do zastosowań przemysłowych, automatyki, systemów sterowania oraz instalacji elektrycznych wymagających niezawodnej separacji galwanicznej i stabilnego napięcia zasilania.
Charakterystyka i zalety transformatora MST 1-fazowego 320 VA
Transformator MST 86306 wykonany jest w klasie izolacji T 40/B, spełniając normy EN 61558-1, EN 61558-2-4, EN 62041 (kategoria 0). Został zaprojektowany z myślą o bezpiecznej pracy w szerokim zakresie warunków środowiskowych, zapewniając odporność na wahania temperatur oraz możliwość przechowywania w ekstremalnych warunkach.
- Funkcja sterująca i separacyjna – zapobiega przenikaniu zakłóceń oraz zapewnia bezpieczeństwo podczas eksploatacji różnych maszyn i urządzeń automatyki.
- Uniwersalne napięcie wejściowe: możliwość zasilania zarówno z sieci 230 V AC, jak i 400 V AC.
- Wysoka moc łączeniowa: 320 VA, umożliwia podłączanie większych odbiorników wymagających stabilnego zasilania.
- Wysokie napięcie izolacji 4 kV, co znacząco zwiększa bezpieczeństwo użytkowania oraz separację obwodów.
- Bezpieczne przyłącza śrubowe SK – gwarancja stabilnych i trwałych połączeń elektrycznych.
- Kompaktowa, solidna obudowa z otworami montażowymi umożliwia szybką i wygodną instalację w szafach sterowniczych lub na płycie montażowej.
Typowe zastosowania transformatora MST 86306
Transformator sterujący i separacyjny MST 1-fazowy 320 VA znajduje szerokie zastosowanie w różnorodnych systemach przemysłowych. Idealnie sprawdza się w:
- Systemach sterowania i automatyki przemysłowej
- Rozdzielnicach niskiego napięcia
- Szafach sterowniczych maszyn produkcyjnych
- Urządzeniach laboratoryjnych i testujących
- Gdzie wymagana jest separacja galwaniczna oraz bezpieczne zasilanie urządzeń
Budowa i schemat podłączeń transformatora MST
Wytrzymała konstrukcja transformatora sprawia, że produkt wyróżnia się niezawodnością nawet przy długotrwałej eksploatacji. Zastosowane przyłącza śrubowe oraz sposób montażu na otwory kluczowe pozwalają na łatwą i szybką instalację.

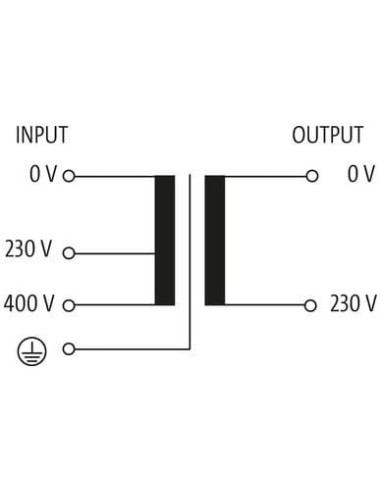

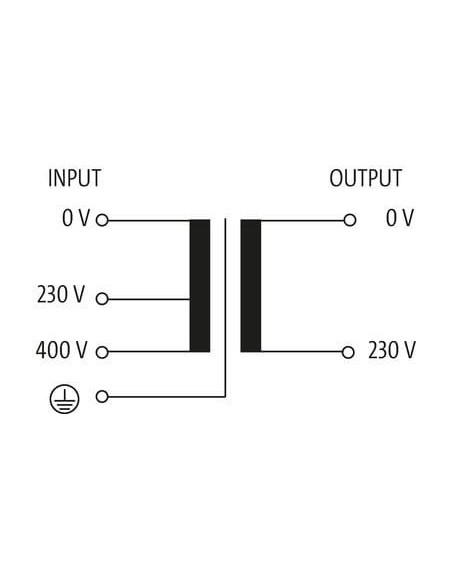

Na załączonych grafikach przedstawiono schemat podłączenia transformatora MST 86306 – łatwe rozróżnienie wejść na 230 V i 400 V oraz wyjścia na 230 V zapewnia bezproblemową integrację z podzespołami automatyki.
Transformator MST 320 VA 86306 – bezpieczeństwo, jakość i wszechstronność
Wybierając transformator MST 1-fazowy 86306, zyskuje się niezawodny i uniwersalny element do separacji oraz zasilania urządzeń elektrycznych. Kompaktowe wymiary, wysoka jakość wykonania oraz zgodność z międzynarodowymi normami czynią go optymalnym wyborem w aplikacjach przemysłowych, w instalacjach automatyki, a także wszędzie tam, gdzie bezpieczeństwo i pewność działania mają kluczowe znaczenie.
