INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 10 A
38 s (10 A); 380 s (1 A)
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Wejście
| Czas prądu włączającego maks. | 2 ms |
| Napięcie wejściowe 1 DC | 12 V |
| Napięcie wejściowe 1 DC min. | 11,9 V |
| Napięcie wejściowe 1 DC maks. | 15 V |
| Napięcie wejściowe 2 DC | 24 V |
| Napięcie wejściowe 2 DC min. | 23,9 V |
| Napięcie wejściowe 2 DC maks. | 27 V |
| Prąd wejściowy AC | 10 A |
| Prąd włączający maks. | 35 A |
| Czas ładowania min. | 100 s |
| Czas ładowania maks. | 210 s |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe 1 DC | 11,3 V |
| Napięcie wyjściowe 2 DC | 23,3 V |
| Napięcie wyjściowe ustawiane | tak |
| Output current max. | 10 A |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 60 °C |
| Norma produktu | EN 60950, EN 50178 |

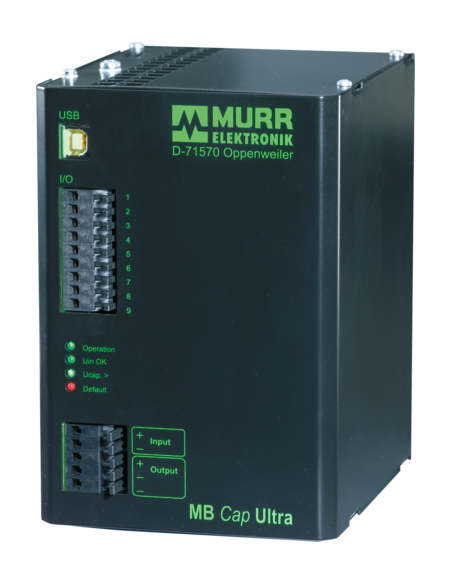

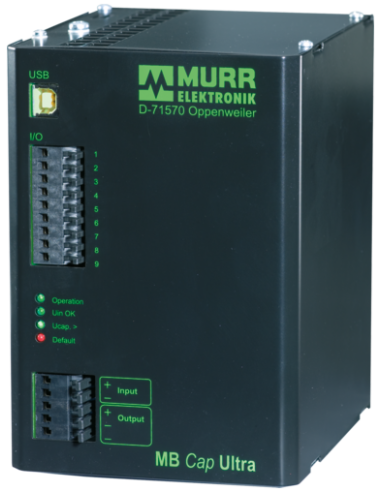

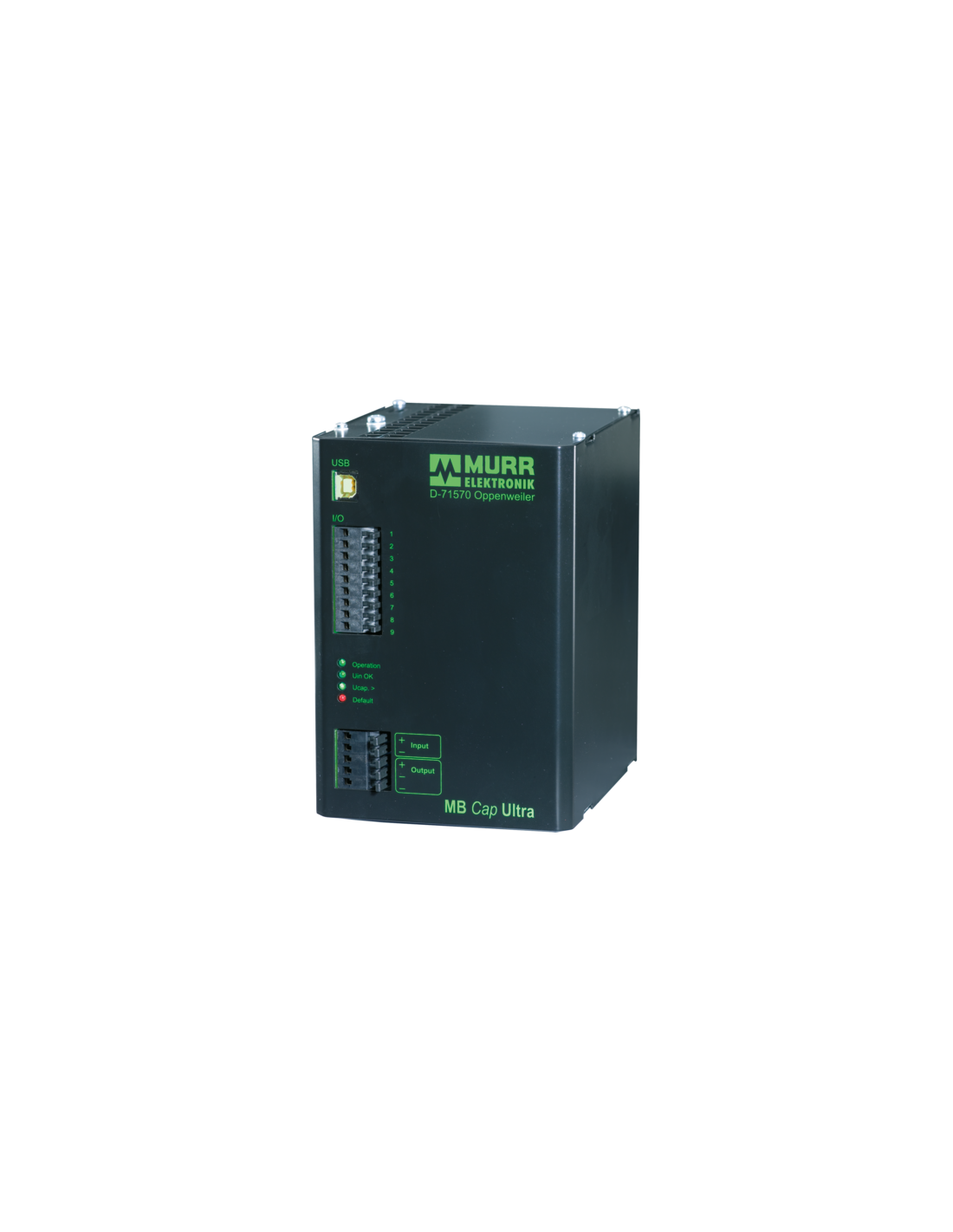

Moduł buforowy MB Cap Ultra 12/24VDC 10A – zasilanie awaryjne do systemów automatyki
MB Cap Ultra o kodzie 85467 to nowoczesny moduł buforowy przeznaczony do pracy w instalacjach 24 V DC (SELV/PELV) oraz 12 V DC, który zapewnia maksymalny prąd buforowania aż 10 A. Urządzenie umożliwia bezprzerwowe zasilanie odbiorników przez nawet 38 sekund (10 A) lub do 380 sekund (1 A) w przypadku zaniku napięcia sieciowego, co gwarantuje stabilność procesów technologicznych oraz bezpieczeństwo danych.
Zastosowanie modułu buforowego MB Cap Ultra w nowoczesnych instalacjach
Moduł buforowy MB Cap Ultra to rozwiązanie dedykowane przemysłowym systemom automatyki, układom sterowania oraz infrastrukturze wymagającej ciągłości zasilania. Najczęstsze zastosowania obejmują:
- Podtrzymanie zasilania sterowników PLC, paneli operatorskich oraz komputerów przemysłowych.
- Ochronę procesów produkcyjnych przed skutkami krótkotrwałych zaników napięcia.
- Zabezpieczenie urządzeń telekomunikacyjnych, systemów bezpieczeństwa oraz sieci IT.
- Stabilizację zasilania w rozdzielniach oraz szafach sterowniczych.
Zalety modułu MB Cap Ultra – wytrzymałość i niezawodność
Do głównych zalet urządzenia należą:
- Wysoka sprawność (90%) – gwarantuje minimalne straty energii podczas pracy.
- Szeroki zakres napięć wejściowych – obsługuje napięcia 12–15 V DC oraz 23,9–27 V DC.
- Elastyczność konfiguracji – możliwość pracy zarówno przy napięciu 12 V, jak i 24 V DC.
- Szybki czas ładowania – od 100 do 210 sekund, co pozwala na szybkie przygotowanie urządzenia do działania po zaniku napięcia.
- Regulowane napięcie wyjściowe – możliwość dostosowania do specyficznych wymagań odbiornika.
- Kompaktowa obudowa i wygodny montaż na szynie DIN (Tragschiene TH35 – EN 60715).
- Zakres temperatur pracy od -20°C do +60°C – możliwość instalacji nawet w trudnych warunkach przemysłowych.
Intuicyjna obsługa i diagnostyka

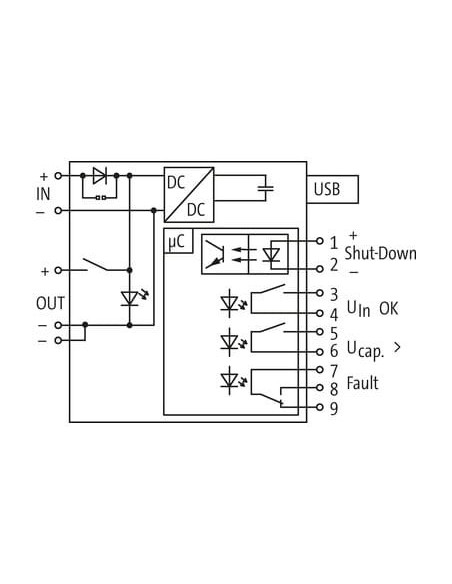

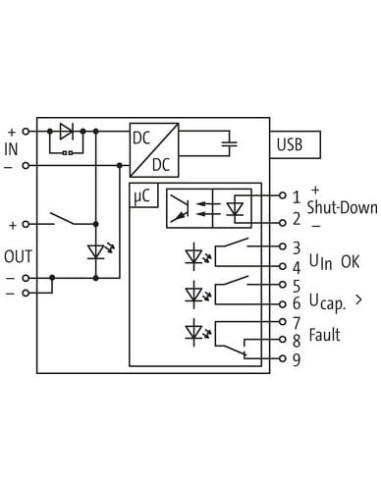

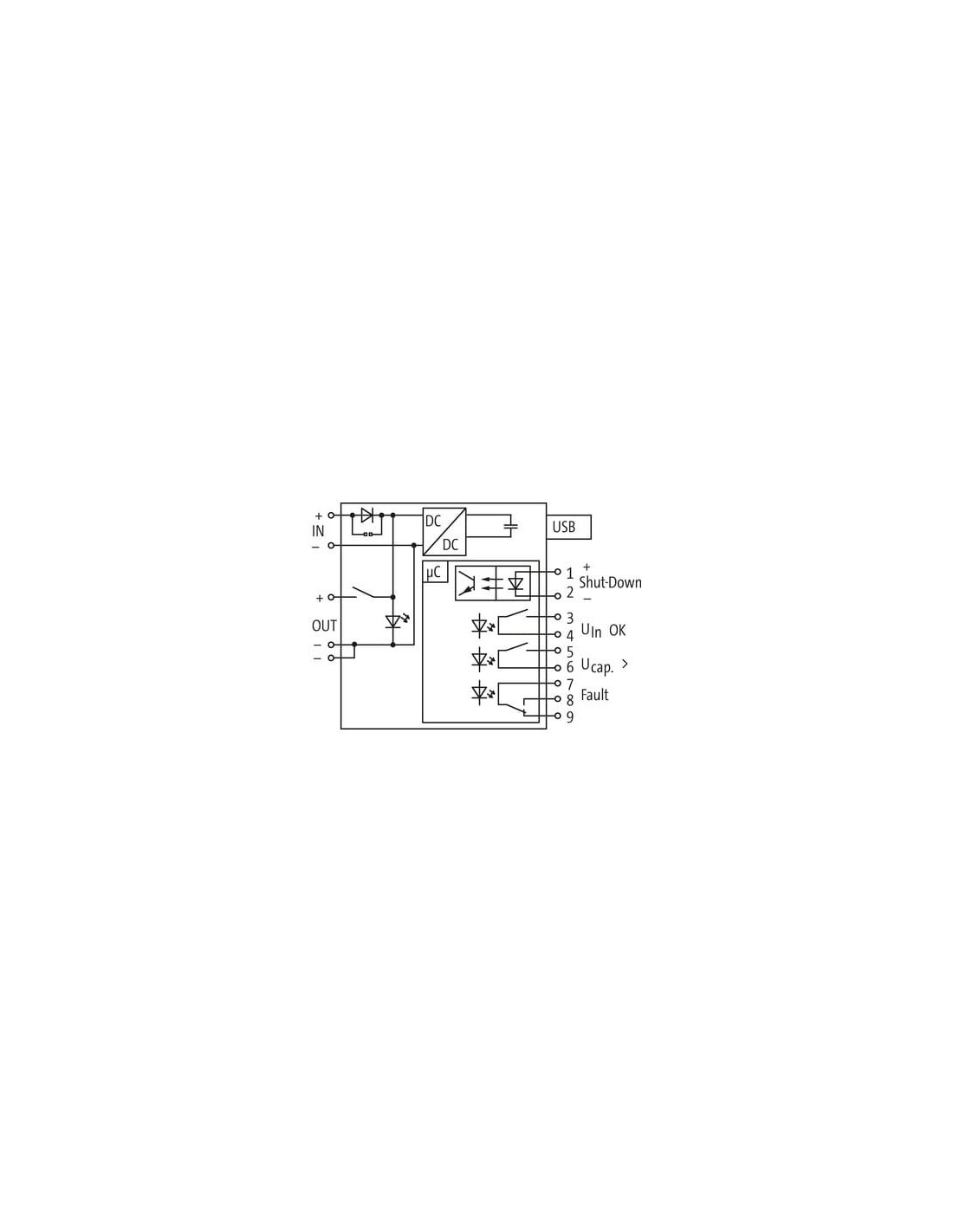

Urządzenie wyposażone jest w przejrzysty panel I/O z diodami sygnalizującymi kluczowe stany pracy:
- Tryb pracy (Operation)
- Poprawność napięcia wejściowego (Uin OK)
- Stan naładowania kondensatorów (Ucap.)
- Wyjście awarii (Default)
Solidność wykonania i zgodność z normami
Konstrukcja spełnia wymagania EN 60950 i EN 50178, co gwarantuje wysoki poziom bezpieczeństwa eksploatacji oraz niezawodność w środowiskach przemysłowych. Standard SELV/PELV zapewnia zgodność z rygorystycznymi wytycznymi dotyczącymi bezpiecznego napięcia.
Typowe środowiska pracy – MB Cap Ultra w automatyce i przemyśle
MB Cap Ultra to doskonały wybór dla użytkowników poszukujących niezawodnego zasilania awaryjnego w serwerowniach, centrach danych, rozdzielniach, liniach produkcyjnych, magazynach automatycznych czy systemach BMS. Prosta integracja z istniejącą instalacją, szybka diagnostyka oraz bezobsługowe działanie czynią moduł jednym z najchętniej wybieranych na rynku.
