INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 40 A
Dane techniczne | Dane elektryczne
| Typ baterii | Akumulator ołowiowy zamknięty |
| Obciążalność styków sygnalizacyjnych min. | 5 V, 1 mA |
| Obciążalność styków sygnalizacyjnych maks. | 30 V, 100 mA |
| Ilość ładunków elektrycznych maks. | 40 Ah |
Dane elektryczne | Wejście
| Napięcie wejściowe DC wejścia wyłączania | 24 V |
| Napięcie wejściowe DC wejścia wyłączania min. | 6 V |
| Napięcie wejściowe DC wejścia wyłączania maks. | 45 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy DC maks. | 43 A |
| Prąd ładowania maks. | 2,5 A |
| Wejście łączeniowe bezpotencjałowe | tak |
| Typ czujnika | KTY 81-210 (Art.No. 89600) |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC min. | 19,2 V |
| Napięcie wyjściowe DC maks. | 27,7 V |
| Napięcie wyjściowe ustawiane | tak |
| Output current max. | 40 A |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15, (EN 60715) |
| Wysokość | 123 mm |
| Szerokość | 85 mm |
| Głębokość | 143 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 45 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 6 |
| PIN 1 | U In - |
| PIN 2 | U In + |
| PIN 3 | U Out - |
| PIN 4 | U Out + |
| PIN 5 | U Bat - |
| PIN 6 | U Bat + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 8 |
| PIN 1 | Sens + |
| PIN 2 | Sens - |
| PIN 3 | U In 13 |
| PIN 4 | OK 14 |
| PIN 5 | Bat 23 |
| PIN 6 | OK 24 |
| PIN 7 | SH + |
| PIN 8 | SH - |
Typ przyłącza 3
| Family construction form | USB Mini |
| Gender | female |
| Kolor uchwytu stykowego | czerwony |
| Liczba biegunów | 5 |
| PIN 1 | 5 V |
| PIN 2 | Data - |
| PIN 3 | Data + |
| PIN 4 | ID |
| PIN 5 | 0 V |

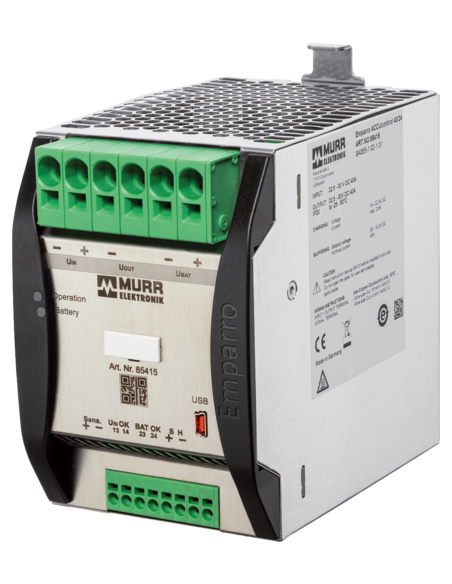

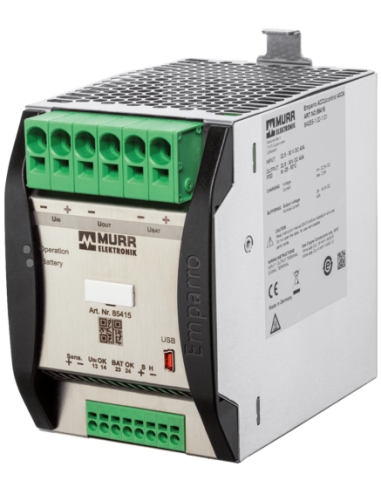

Moduł UPS Emparro ACCUcontrol 85415 – Zabezpieczenie zasilania 24V DC
Moduł UPS Emparro ACCUcontrol 85415 to zaawansowane urządzenie zapewniające nieprzerwane zasilanie w systemach automatyki przemysłowej oraz instalacjach o krytycznym znaczeniu. Ten moduł zasilania awaryjnego przeznaczony jest do współpracy z siecią 24 V DC, oferując wydajność i niezawodność niezbędną w profesjonalnych zastosowaniach przemysłowych.
Zastosowanie modułu UPS Emparro ACCUcontrol 85415 w automatyce i przemyśle
Moduł UPS Emparro ACCUcontrol sprawdzi się wszędzie tam, gdzie niezawodne zasilanie stanowi podstawę efektywnego działania urządzeń – zarówno podczas normalnej pracy, jak i w przypadku awarii głównego źródła zasilania. Typowe zastosowania obejmują:
- Zasilanie awaryjne paneli operatorskich i sterowników PLC
- Podtrzymanie pracy serwonapędów oraz układów sterowania maszyn
- Bezpieczne zamykanie procesów technologicznych
- Ochrona krytycznych linii produkcyjnych przed skutkami zaniku napięcia
Najważniejsze atuty UPS Emparro ACCUcontrol 85415
- Maksymalny prąd wyjściowy 40 A – zapewnia obsługę wielu odbiorników lub urządzeń o dużym poborze mocy.
- Szeroki zakres napięcia wejściowego i wyjściowego – kompatybilność z systemami 24 V DC (wejście: 21,6-30 V, wyjście: 19,2-27,7 V).
- Stabilna praca w szerokim zakresie temperatur (od -25°C do +45°C), co umożliwia montaż w trudnych warunkach przemysłowych.
- Zamknięty akumulator ołowiowy do podtrzymywania napięcia oraz możliwość ładowania akumulatora prądem do 2,5 A.
- Monitorowanie i sygnalizacja stanu – wyjścia przekaźnikowe oraz interfejs USB Mini do komunikacji i programowania urządzenia.
- Bezpieczny montaż na szynie DIN (EN 60715) – szybka i wygodna instalacja w rozdzielnicach i szafach sterowniczych.
Konstrukcja i parametry mechaniczne

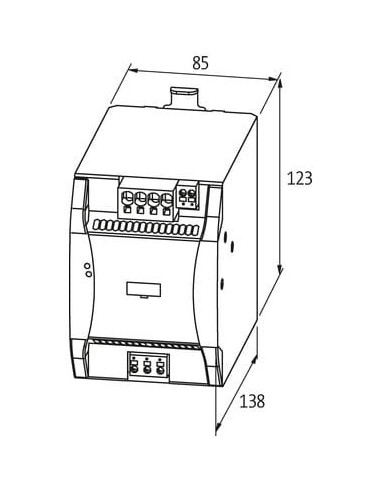

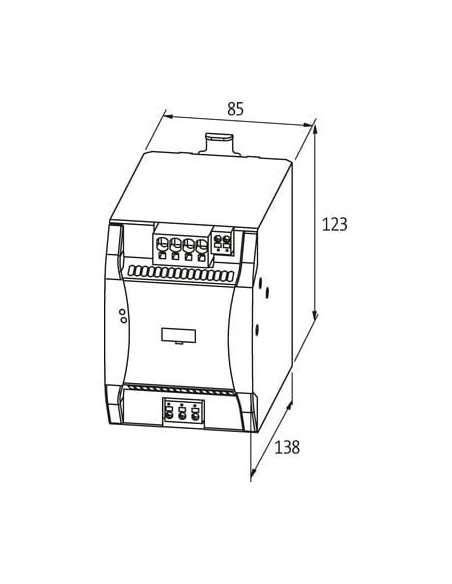

Zwarta obudowa, kompaktowe wymiary (wysokość: 123 mm, szerokość: 85 mm, głębokość: 138 mm) oraz wygodne złącza sprężynowe FK gwarantują łatwą i szybką integrację w istniejącym układzie automatyki przemysłowej. Zastosowanie licznych terminali zapewnia możliwość indywidualnej konfiguracji połączeń zasilających oraz sygnałowych.
Gdzie sprawdzi się Emparro ACCUcontrol 85415?
Urządzenie jest polecane do stosowania w:
- szafach sterowniczych maszyn produkcyjnych,
- automatyce budynkowej,
- systemach bezpieczeństwa i monitoringu,
- aplikacjach infrastrukturalnych wymagających ciągłości zasilania.
Moduł UPS Emparro ACCUcontrol 85415 to skuteczny sposób na zwiększenie niezawodności i bezpieczeństwa procesów automatyzacji. Solidna konstrukcja oraz liczne możliwości połączeń elektrycznych sprawiają, że urządzenie spełnia wymagania nowoczesnych systemów przemysłowych.
