INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 20 A
16 s (20 A); 320 s (1 A)
Dane elektryczne | Wejście
| Czas prądu włączającego maks. | 2 ms |
| Napięcie wejściowe DC min. | 24 V |
| Napięcie wejściowe DC maks. | 29 V |
| Prąd wejściowy AC | 20 A |
| Prąd włączający maks. | 36,5 A |
| Czas ładowania min. | 40 s |
| Czas ładowania maks. | 500 s |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 23,3 V |
| Napięcie wyjściowe DC min. | 22,83 V |
| Napięcie wyjściowe DC maks. | 23,77 V |
| Napięcie wyjściowe ustawiane | nie |
| Prąd wyjściowy | 20 A |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 60 °C |
| Norma produktu | IEC 61010-2-201 |
| EMC | EN 55011 A |
| Low Voltage Directive | EN 61204-3 |

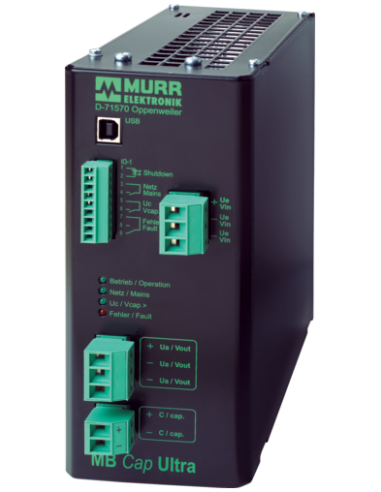

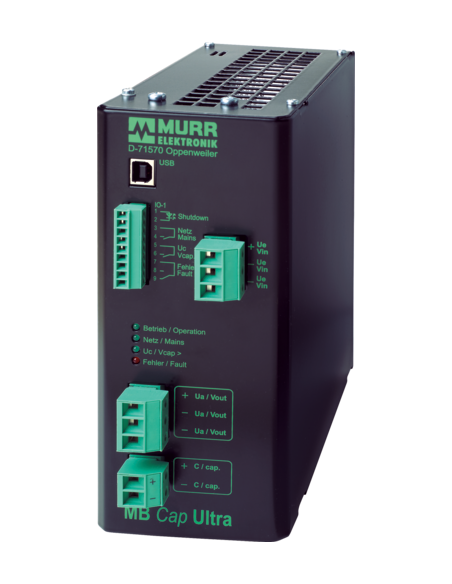

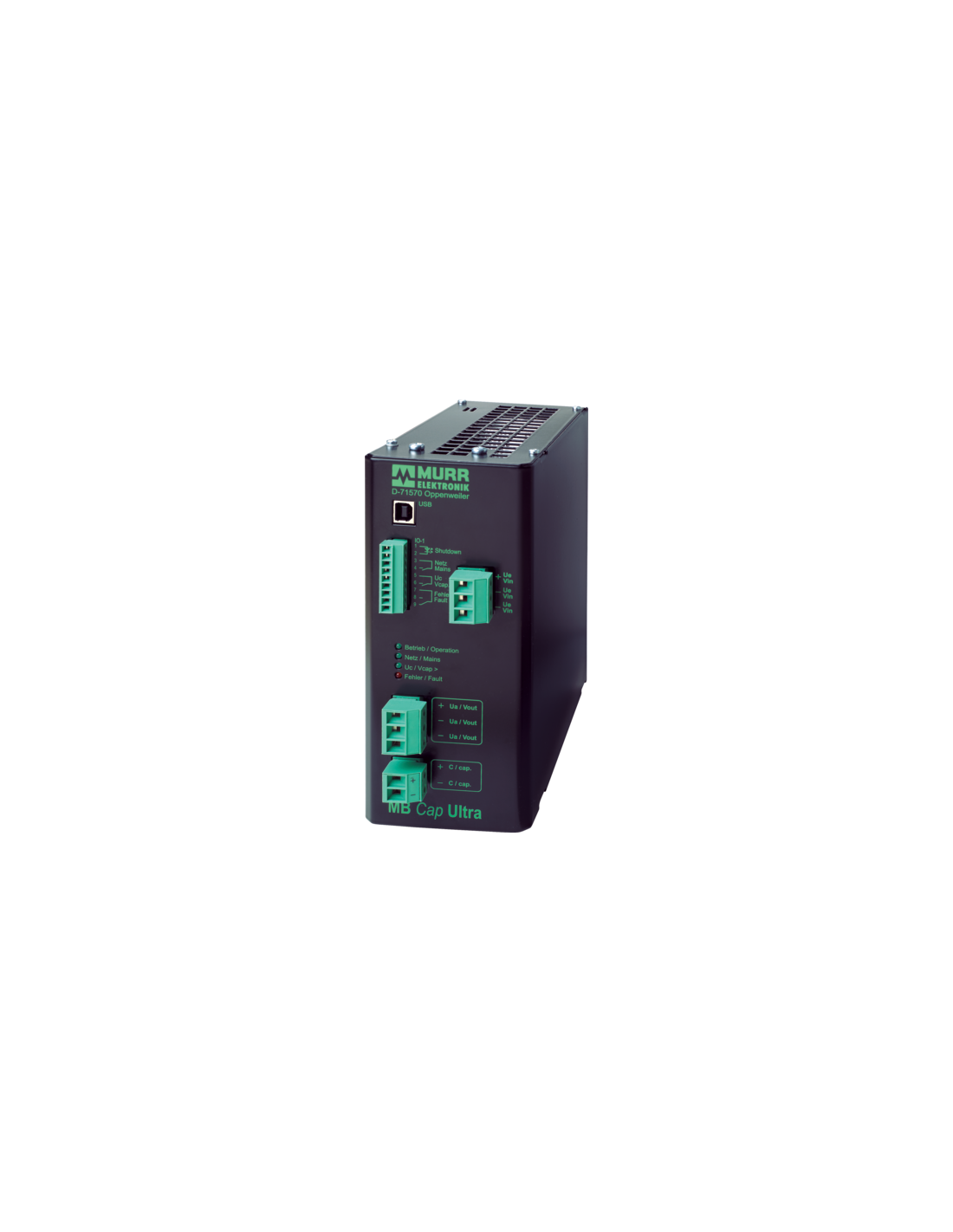

Moduł buforowy MB Cap Ultra 24VDC 20A – niezawodne zasilanie awaryjne
Moduł buforowy MB Cap Ultra o kodzie produktu 85468 to zaawansowane rozwiązanie do zapewnienia ciągłości zasilania w systemach automatyki przemysłowej. Umożliwia podtrzymanie napięcia 24V DC o maksymalnym natężeniu 20A przez nawet 16 sekund. Dzięki zastosowaniu nowoczesnej technologii kondensatorów zapewnia błyskawiczne przełączenie w tryb podtrzymania, co minimalizuje ryzyko przerw w działaniu urządzeń oraz linii produkcyjnych.
Zastosowanie modułu buforowego MB Cap Ultra w automatyce
Moduł buforowy MB Cap Ultra sprawdzi się w aplikacjach wymagających niezawodności i bezpieczeństwa zasilania. Może być wykorzystywany w:
- systemach sterowania linii produkcyjnych,
- szafach sterowniczych maszyn CNC,
- automatyce procesowej,
- urządzeniach o znaczeniu krytycznym wymagających ciągłości zasilania,
- systemach bezpieczeństwa i monitoringu,
- aplikacjach, gdzie nawet krótkotrwałe zaniki zasilania mogą powodować straty lub awarie.
Zalety i funkcje modułu buforowego MB Cap Ultra
MB Cap Ultra wyposażono w szereg funkcji ułatwiających integrację i diagnostykę, m.in.:
- Wejście i wyjście 24V DC kompatybilne z pozostałymi elementami systemów sterowania,
- Szybkie przełączanie na tryb buforowy – maksymalnie 16 s przy pełnym obciążeniu 20A, nawet do 320 s przy mniejszym prądzie,
- Obudowa dostosowana do montażu na szynie DIN TH35 zgodnie z normą EN 60715,
- Wysoka sprawność 90%, ograniczająca straty energii i ciepła,
- Zakres temperatury pracy od -20 do 60°C, umożliwiający instalację również w wymagających warunkach przemysłowych,
- Wbudowana diagnostyka i sygnalizacja LED, wyjście USB do komunikacji i monitoringu,
- Pełna zgodność z wymaganiami norm IEC 61010-2-201, EMC według EN 55011 A oraz dyrektywą niskonapięciową EN 61204-3.
Wytrzymała konstrukcja i bezpieczny montaż w systemach zasilania

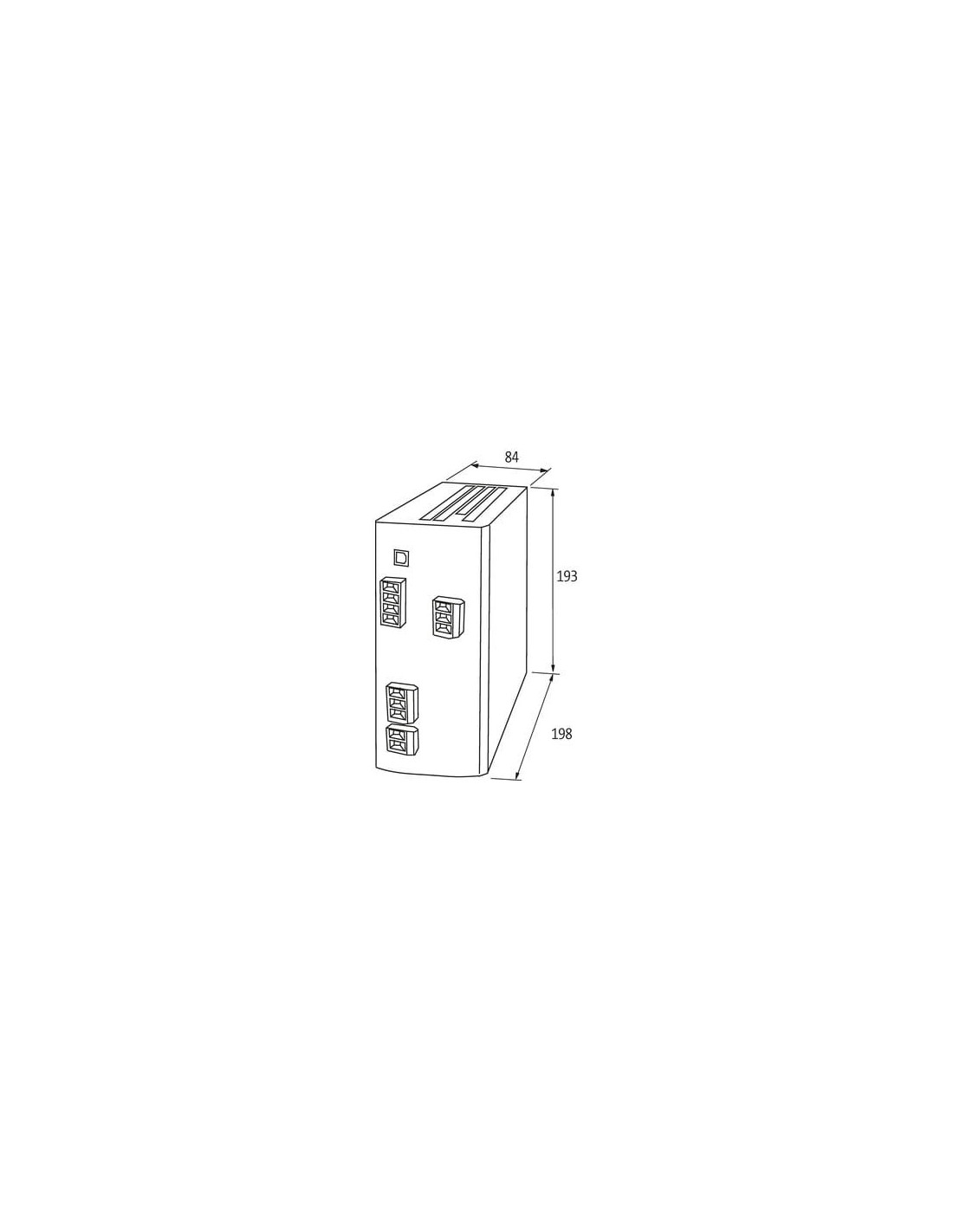

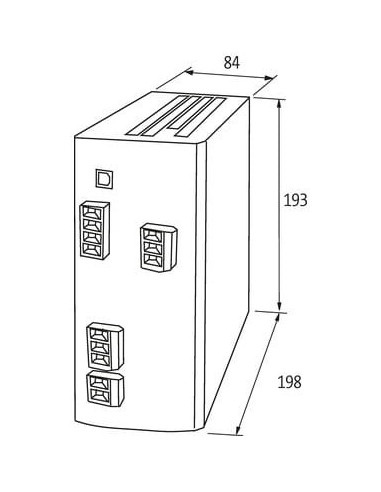

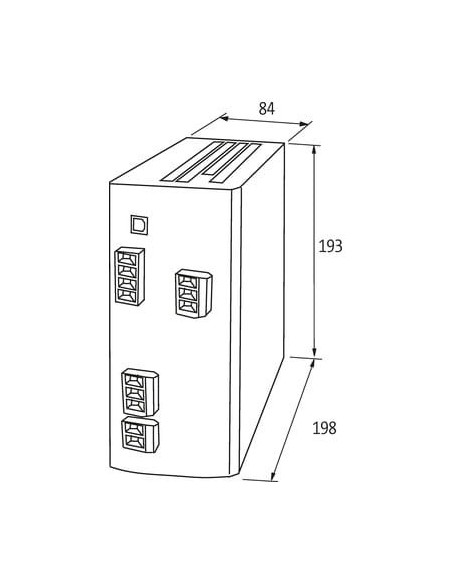

Zwarta i solidna obudowa modułu MB Cap Ultra o wymiarach 193 x 84 x 198 mm oraz wentylowana konstrukcja gwarantują efektywne odprowadzanie ciepła. Moduł przeznaczony jest do szybkiego i bezpiecznego montażu na standardowej szynie montażowej, co znacznie ułatwia integrację i serwisowanie w szafach sterowniczych. Żywotność i odporność kondensatorów zapewniają długotrwałą pracę nawet w intensywnie eksploatowanych instalacjach.
Typowe korzyści ze stosowania MB Cap Ultra w aplikacjach przemysłowych
- Zapobieganie utracie danych i awariom sterowników PLC podczas krótkotrwałych spadków napięcia,
- Ochrona wrażliwych urządzeń automatyki przed niekontrolowanym wyłączeniem,
- Bezpieczne zatrzymanie maszyn w przypadku zaniku zasilania,
- Możliwość szybkiego ponownego uruchomienia systemów po ustąpieniu awarii,
- Redukcja przestojów produkcyjnych oraz minimalizacja strat.
Moduł buforowy MB Cap Ultra to gwarancja stabilnego zasilania w każdym nowoczesnym systemie przemysłowym wymagającym podtrzymania napięcia 24V DC o wysokim natężeniu.
