INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 20 A
1.0 s (20 A); 40 s (1 A)
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd włączający maks. | 25 A |
| Prąd ładowania maks. | 3 A |
| Czas ładowania maks. | 75 s |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC min. | 19 V |
| Napięcie wyjściowe DC maks. | 25,5 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy trybu buforowego | 65 A |
| Output current max. | 20 A |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15, (EN 60715) |

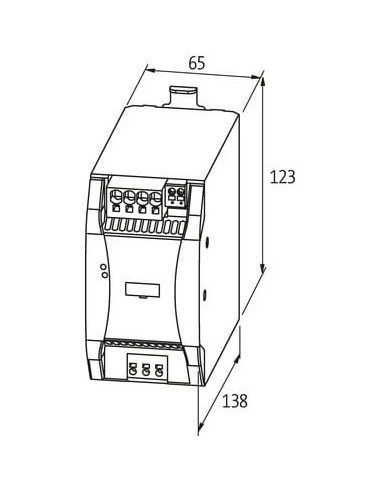

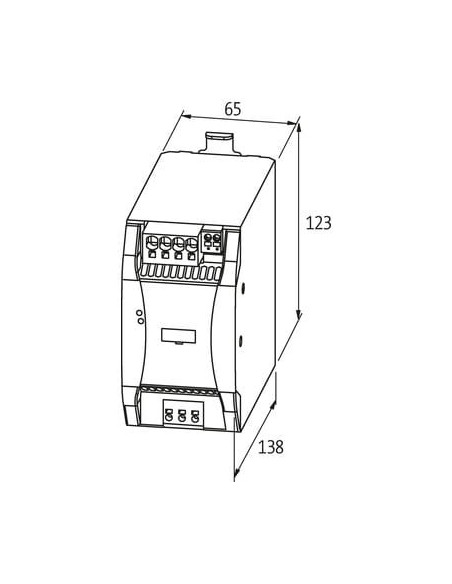

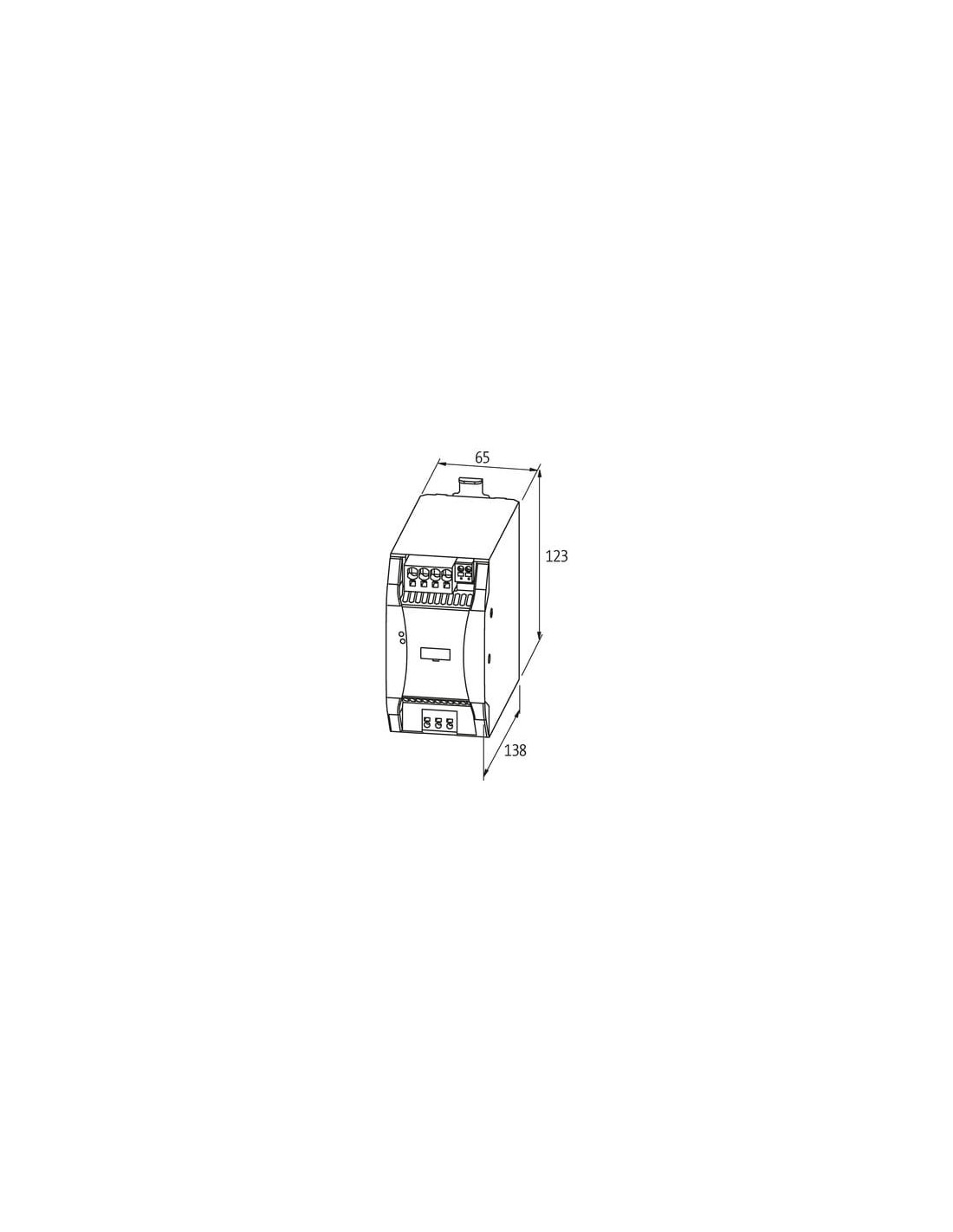

| Wysokość | 123 mm |
| Szerokość | 65 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

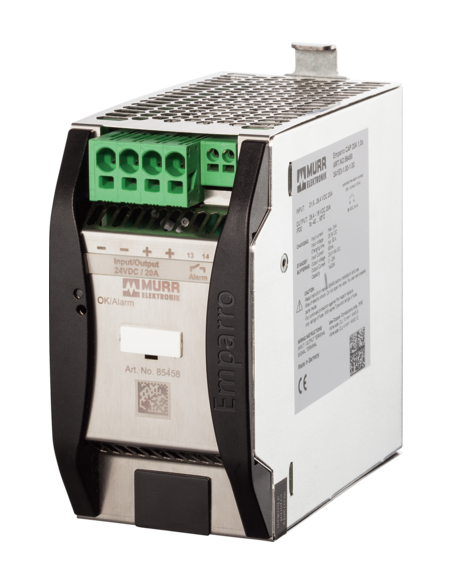

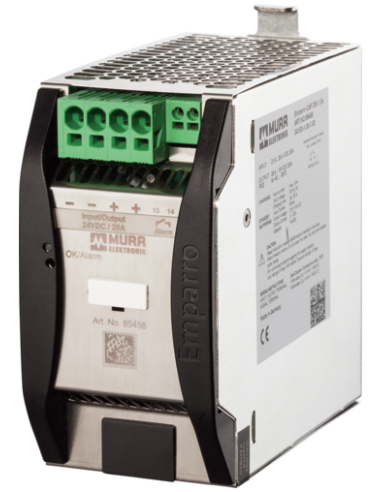

Moduł buforowy Emparro Cap 20A 1.0S 85458 – zaawansowane zabezpieczenie zasilania 24V DC
Moduł buforowy Emparro Cap 20A 1.0S o kodzie produktu 85458 to niezawodne rozwiązanie dedykowane utrzymaniu ciągłości zasilania w instalacjach automatyki przemysłowej oraz w systemach wymagających gwarantowanej pracy. Zaprojektowany z myślą o zasilaniu 24 V DC i maksymalnym prądzie wyjściowym 20 A, moduł doskonale sprawdza się w rozdzielnicach, maszynach oraz urządzeniach przemysłowych, gdzie kluczowe są niezawodność oraz odpowiednie zabezpieczenie sprzętu przed spadkami napięcia.
Najważniejsze zalety i korzyści z użytkowania modułu buforowego Emparro Cap 20A
- Zabezpieczenie ciągłości zasilania – zapewnia do 1 sekundy buforowania pełnym prądem 20 A oraz do 40 sekund przy prądzie 1 A, minimalizując ryzyko utraty danych i przestojów maszyn podczas krótkotrwałych zakłóceń.
- Wysoka sprawność – 90% – pozwala na efektywne wykorzystanie energii i ograniczenie strat ciepła.
- Szeroki zakres temperatur pracy od -40°C do +60°C – umożliwia stosowanie w trudnych warunkach przemysłowych.
- Kompaktowa konstrukcja (123 x 65 x 138 mm) – ułatwia montaż nawet w ograniczonych przestrzeniach szaf sterowniczych.
- Łatwa instalacja na szynie DIN TH35 zgodnie z normą EN 60715 – szybka integracja z istniejącą infrastrukturą.
- Zaciski sprężynowe – zapewniają pewne, trwałe i wygodne podłączenie przewodów.
- Wyjście alarmowe – możliwość podłączenia sygnalizacji stanu pracy zapewnia dodatkową kontrolę.
Typowe zastosowania modułu buforowego Emparro Cap 20A
Emparro Cap 20A 1.0S znajduje zastosowanie wszędzie tam, gdzie wymagana jest nieprzerwana praca urządzeń elektronicznych i automatyki, nawet podczas krótkotrwałych zaników napięcia. Typowe aplikacje obejmują:
- Sterowania PLC i systemy automatyki przemysłowej
- Zabezpieczenie rozdzielnic i paneli operatorskich
- Systemy transportowe i logistyczne, linie produkcyjne
- Maszyny i urządzenia przemysłowe wymagające wysokiej niezawodności
- Aparatura kontrolno-pomiarowa narażona na przepięcia i zakłócenia
Bezpieczeństwo i niezawodność systemów zasilania – Emparro Cap 20A

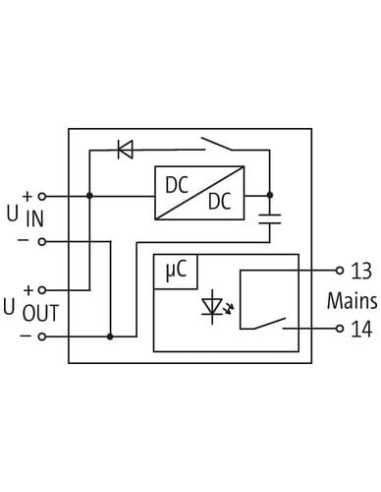

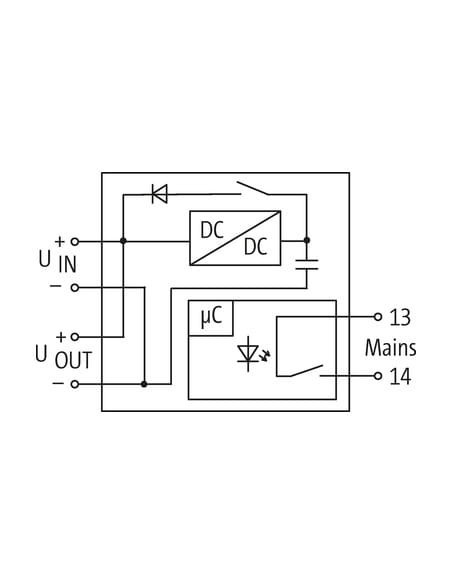

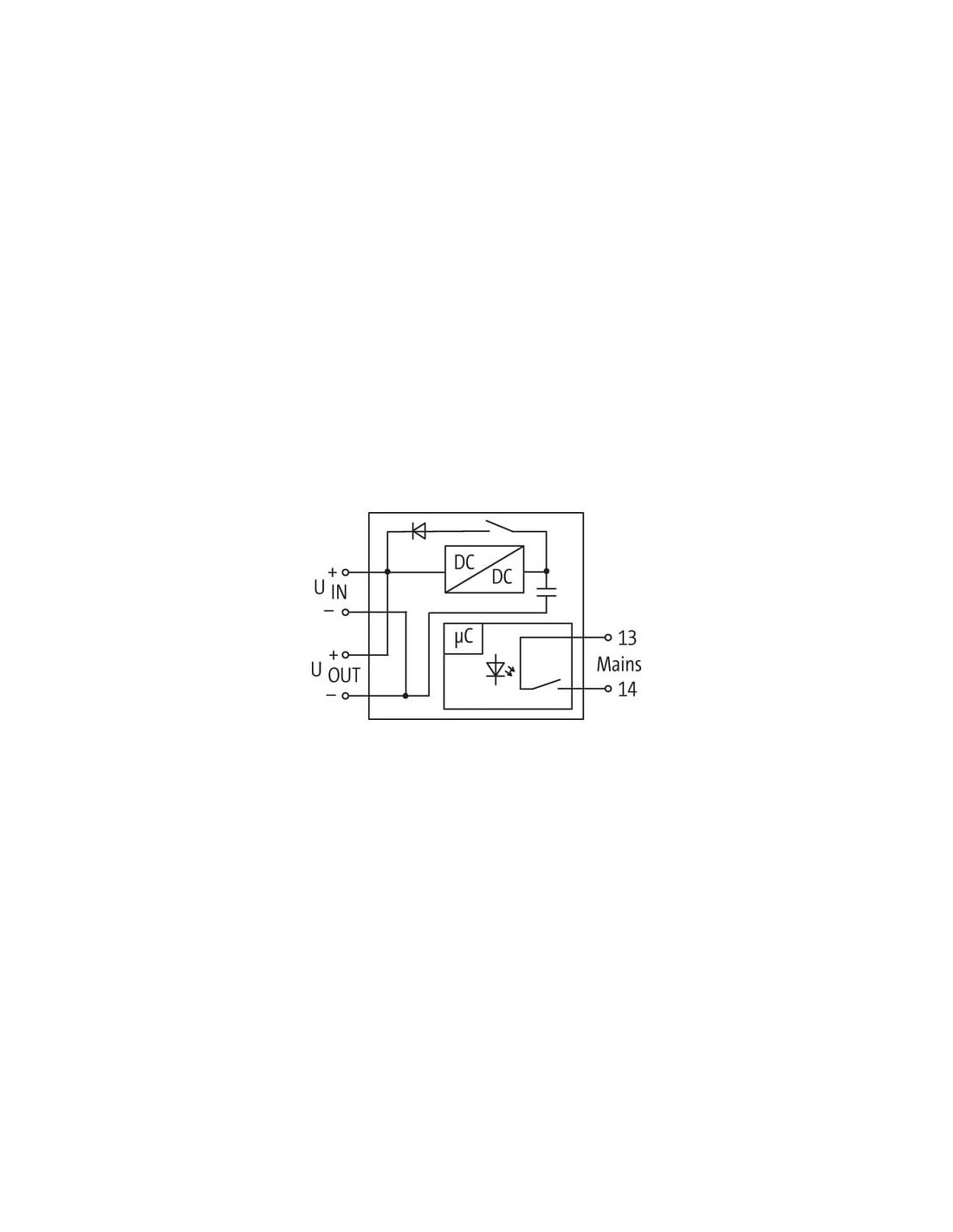

Moduł buforowy Emparro Cap 20A wykorzystuje innowacyjną technologię kondensatorową, eliminując konieczność stosowania tradycyjnych akumulatorów, które wymagają regularnej konserwacji. Moduł ten błyskawicznie przechodzi w tryb buforowania podczas zaniku napięcia, jednocześnie zabezpieczając odbiorniki i gwarantując ich nieprzerwaną pracę.
Stosowanie tego rozwiązania pozwala skutecznie chronić instalacje elektroniczne, zwiększa bezpieczeństwo eksploatacji oraz obniża koszty utrzymania infrastruktury automatyki przemysłowej.
