INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 20 A
Dane techniczne | Dane elektryczne
| Typ baterii | Akumulator ołowiowy zamknięty |
| Obciążalność styków sygnalizacyjnych min. | 5 V, 1 mA |
| Obciążalność styków sygnalizacyjnych maks. | 30 V, 100 mA |
| Ilość ładunków elektrycznych maks. | 40 Ah |
Dane elektryczne | Wejście
| Napięcie wejściowe DC wejścia wyłączania | 24 V |
| Napięcie wejściowe DC wejścia wyłączania min. | 6 V |
| Napięcie wejściowe DC wejścia wyłączania maks. | 45 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy DC maks. | 23 A |
| Prąd ładowania maks. | 2,5 A |
| Wejście łączeniowe bezpotencjałowe | tak |
| Typ czujnika | KTY 81-210 (Art.No. 89600) |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC min. | 19,2 V |
| Napięcie wyjściowe DC maks. | 27,7 V |
| Napięcie wyjściowe ustawiane | tak |
| Output current max. | 20 A |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15, (EN 60715) |

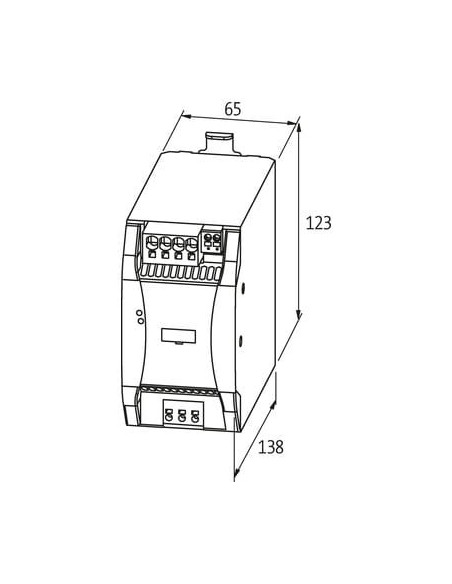

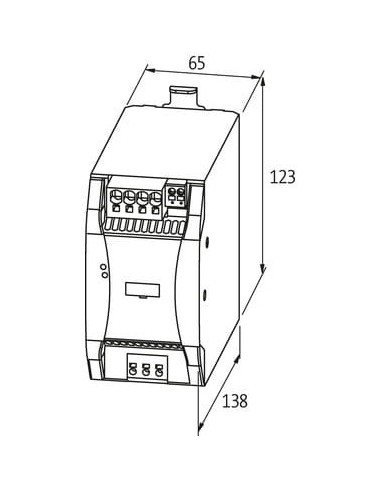

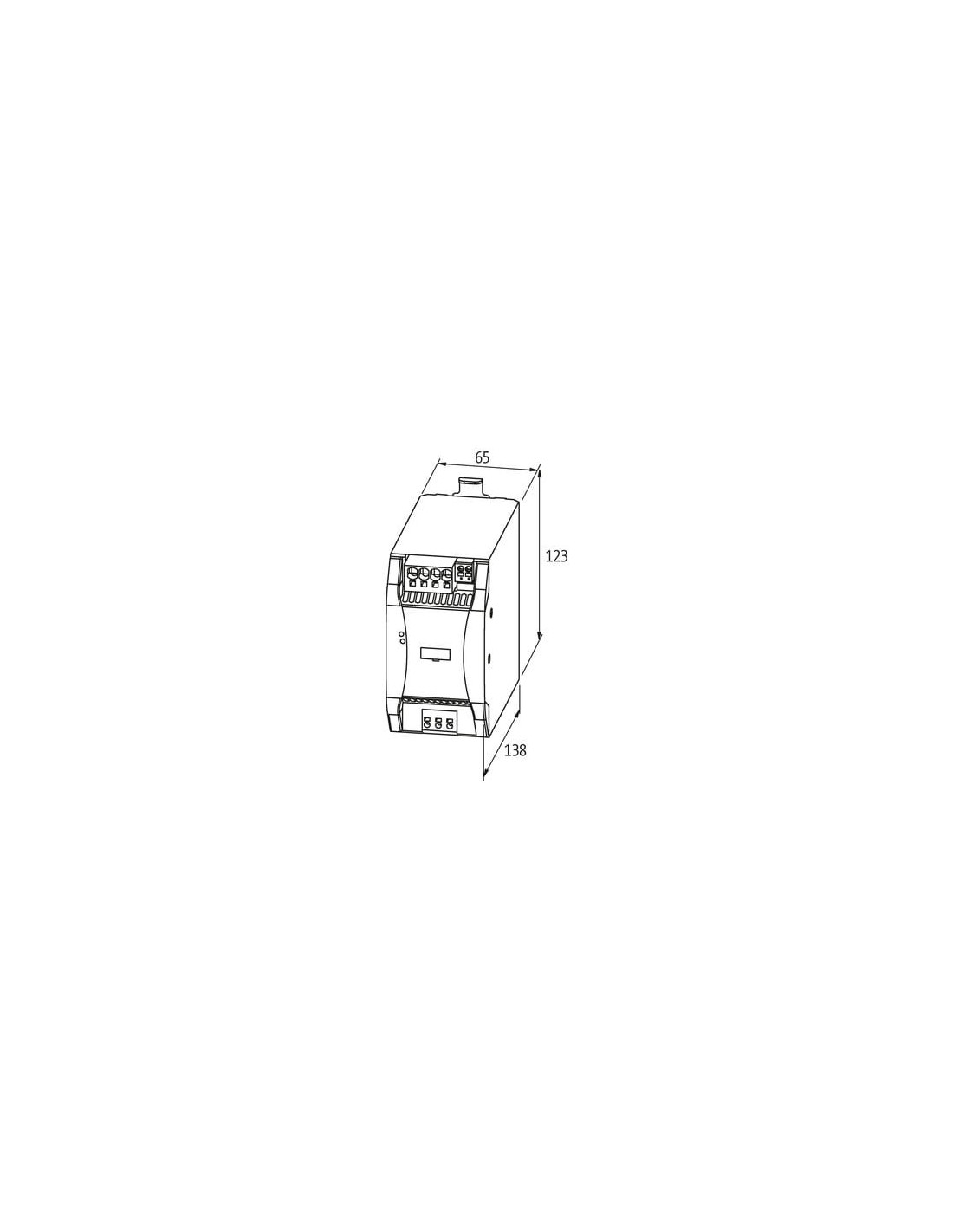

| Wysokość | 123 mm |
| Szerokość | 65 mm |
| Głębokość | 143 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 45 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 6 |
| PIN 1 | U In - |
| PIN 2 | U In + |
| PIN 3 | U Out - |
| PIN 4 | U Out + |
| PIN 5 | U Bat - |
| PIN 6 | U Bat + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 8 |
| PIN 1 | Sens + |
| PIN 2 | Sens - |
| PIN 3 | U In 13 |
| PIN 4 | OK 14 |
| PIN 5 | Bat 23 |
| PIN 6 | OK 24 |
| PIN 7 | SH + |
| PIN 8 | SH - |
Typ przyłącza 3
| Family construction form | USB Mini |
| Gender | female |
| Kolor uchwytu stykowego | czerwony |
| Liczba biegunów | 5 |
| PIN 1 | 5 V |
| PIN 2 | Data - |
| PIN 3 | Data + |
| PIN 4 | ID |
| PIN 5 | 0 V |

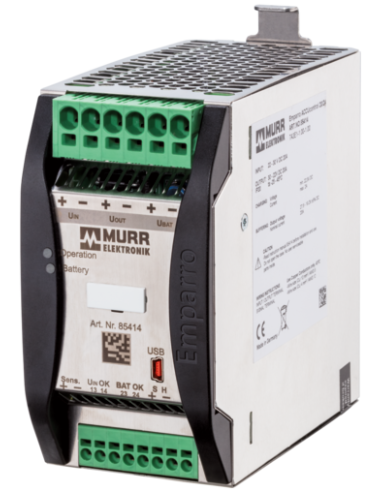

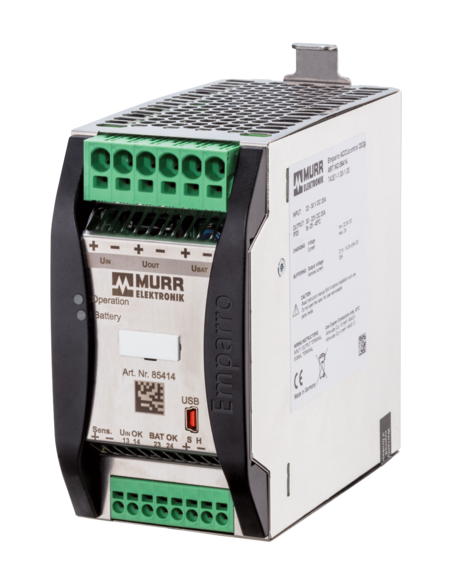

Moduł zasilacza awaryjnego UPS Emparro ACCUcontrol 85414 – bezpieczeństwo zasilania 24V DC
Emparro ACCUcontrol UPS 85414 to zaawansowany moduł zasilania awaryjnego, przeznaczony do zastosowań przemysłowych, automatyki oraz systemów bezpieczeństwa, gdzie niezawodność zasilania jest kluczowa. Urządzenie zapewnia nieprzerwane zasilanie dla podłączonych odbiorników w przypadku zaniku napięcia sieciowego, korzystając z zewnętrznego akumulatora ołowiowego.
Główne zalety i zastosowanie modułu UPS 24V DC
Bezprzerwowe podtrzymanie zasilania 24V: Moduł gwarantuje ciągłość pracy maszyn, sterowników PLC, komputerów przemysłowych, paneli HMI i innych urządzeń automatyki. UPS znajduje zastosowanie w liniach produkcyjnych, szafach sterowniczych, systemach bezpieczeństwa, automatyce budynkowej oraz wszędzie tam, gdzie istotne jest niezawodne zasilanie.
- Maksymalny prąd wyjściowy: do 20 A – idealny do wymagających aplikacji przemysłowych.
- Uniwersalna instalacja na szynie DIN (TH35 wg EN 60715) – prosty montaż w szafie sterowniczej.
- Możliwość podłączenia akumulatorów do 40 Ah – długotrwałe podtrzymanie energii.
- Wyjście USB Mini – łatwe monitorowanie parametrów i możliwość konfiguracji.
- Szeroki zakres napięć wejściowych – kompatybilność z różnymi systemami zasilania 24 V DC.

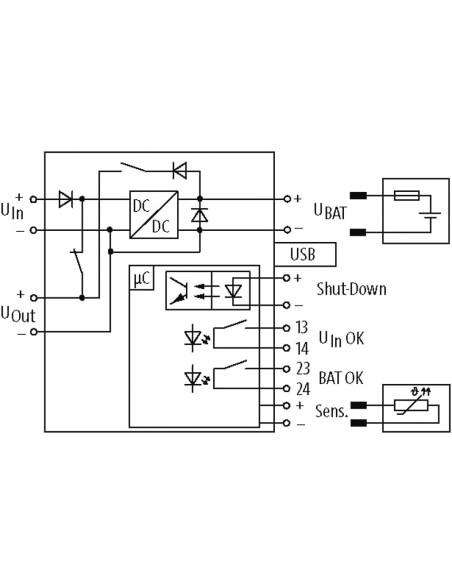

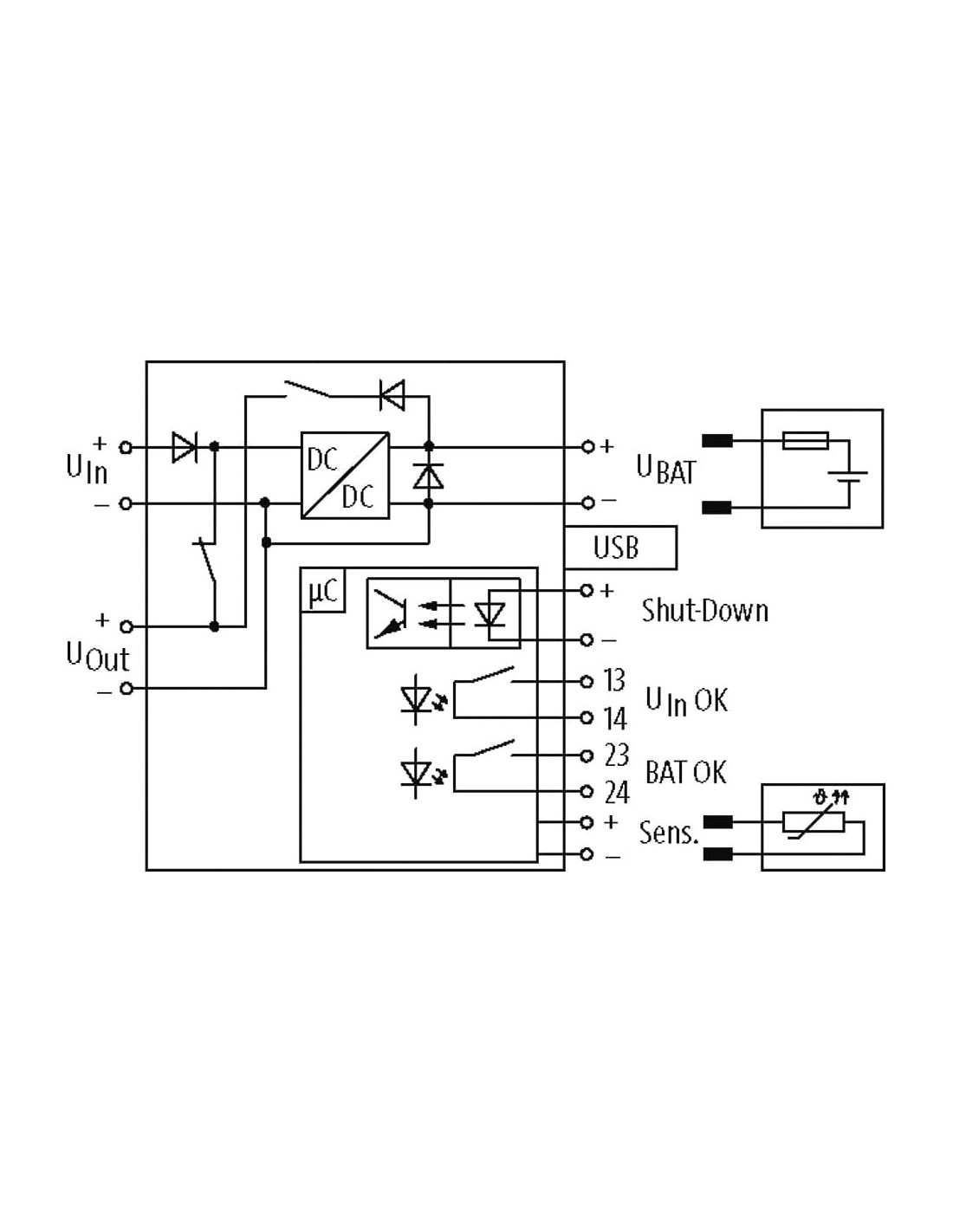

- Wielopoziomowe sygnalizacje (U In OK, BAT OK, komunikaty Shut-Down) – pełna kontrola nad stanem zasilacza oraz akumulatora.
Budowa i funkcje modułu UPS Murrelektronik 85414
Solidna konstrukcja przemysłowa zapewnia pracę w szerokim zakresie temperatur od -25°C do +45°C oraz zabezpieczenie przed niekorzystnymi warunkami środowiskowymi. Szybkozłączki sprężynowe (typ FK) pozwalają na łatwe podłączanie przewodów, co przyspiesza instalację i obsługę serwisową.
Urządzenie umożliwia cyfrową kontrolę stanu akumulatora i parametrów zasilania oraz zdalny sygnał wyłączenia (Shut-Down), który może być wykorzystywany w automatyce do inteligentnego zarządzania energią oraz wydłużania żywotności akumulatora.
Typowe zastosowania UPS Emparro ACCUcontrol 85414
- Przemysłowe systemy automatyki – ochrona przed awariami zasilania w liniach produkcyjnych.
- Serwerownie i systemy IT – zapewnienie bezpieczeństwa danych i pracy urządzeń sieciowych.
- Systemy bezpieczeństwa technicznego (CCTV, dostęp, monitoring) – gwarancja działania zabezpieczeń bez przerw.
- Automatyka budynkowa – podtrzymanie zasilania dla systemów zarządzania budynkiem, wind i central alarmowych.
- Telekomunikacja, energetyka, laboratoria – wsparcie dla zasilania krytycznych urządzeń pomiarowych i komunikacyjnych.
Dlaczego warto wybrać Emparro ACCUcontrol 85414?
Bezpieczne i niezawodne zasilanie awaryjne 24 V DC, nowoczesny system sygnalizacji oraz możliwość obsługi dużych akumulatorów sprawiają, że moduł ten doskonale sprawdza się w najbardziej wymagających aplikacjach przemysłowych i automatyce. Kompaktowe wymiary umożliwiają łatwy montaż, nawet w ograniczonych przestrzeniach szaf sterowniczych.
