INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 40 A
min. 0.3 s (40 A); min. 1.2 s (10 A); min. 2.4 s (5 A); min. 8 s (1.5 A)
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 22 V |
| Napięcie wejściowe DC maks. | 28 V |
| Prąd ładowania maks. | 1 A |
| Czas ładowania min. | 22 s |
| Czas ładowania maks. | 65 s |
| Ochrona przed napięciami szczytowymi DC maks. | 36 V |
| Sprawność | 99 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 22,5 V |
| Napięcie wyjściowe DC min. | 21 V |
| Napięcie wyjściowe DC maks. | 27 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy trybu buforowego | 48 A |
| Output current max. | 40 A |
| Falowość resztkowa (s-s) maks. | 500 mV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

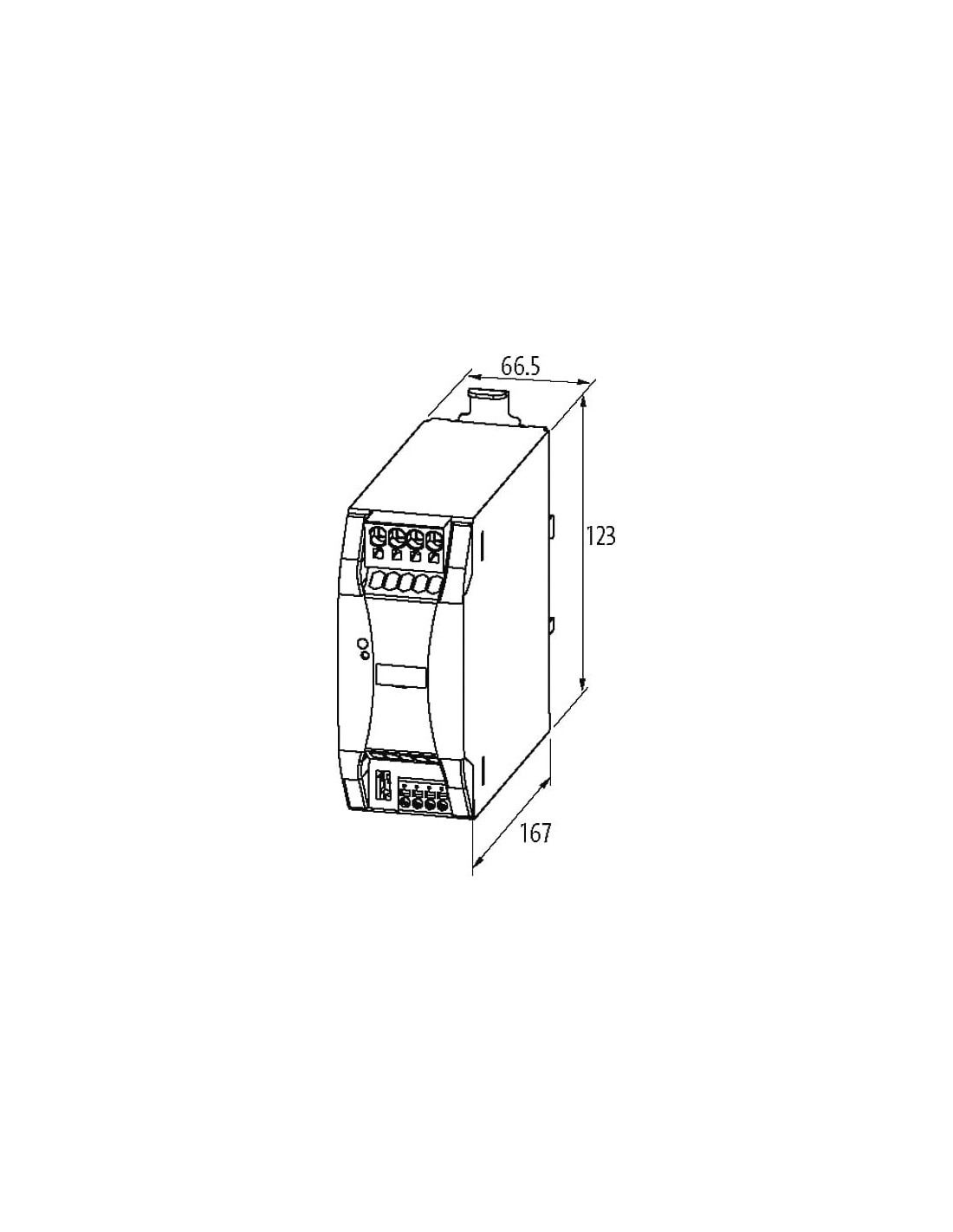

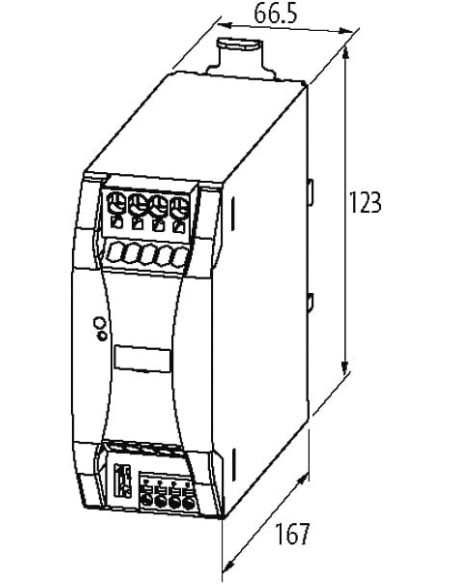

| Wysokość | 123 mm |
| Szerokość | 66,5 mm |
| Głębokość | 167 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| EMC | EN 55022 B |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - In DC |
| PIN 2 | + In DC |
| PIN 3 | - Out |
| PIN 4 | + Out |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | A |
| PIN 3 | R |
| PIN 4 | I |

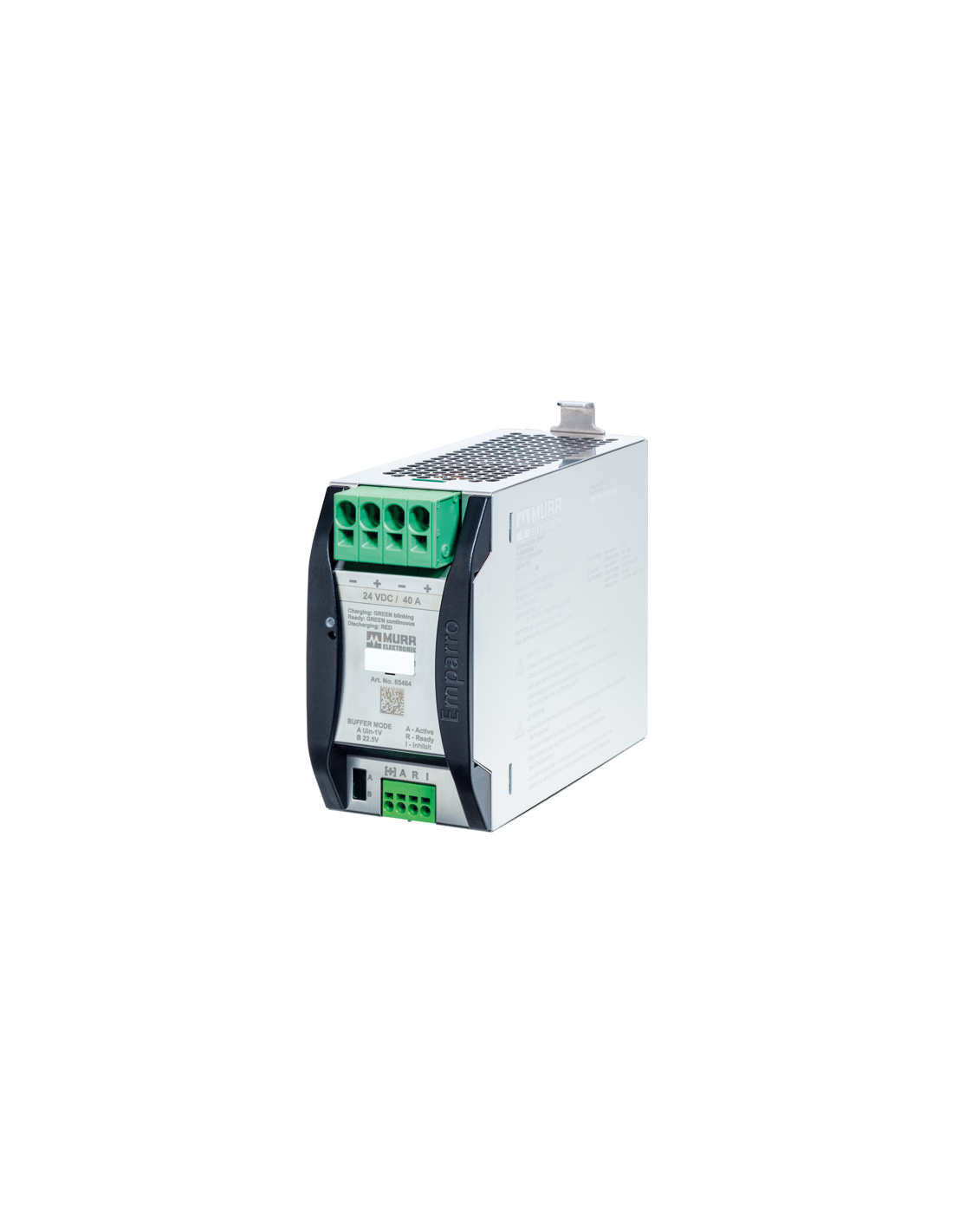

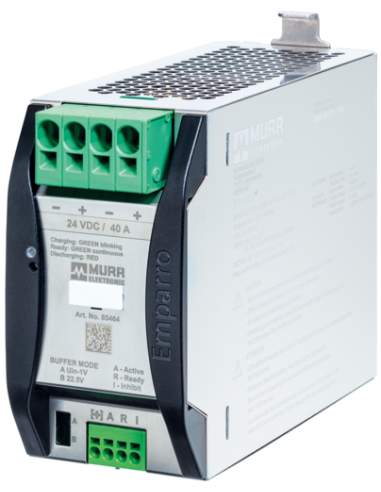

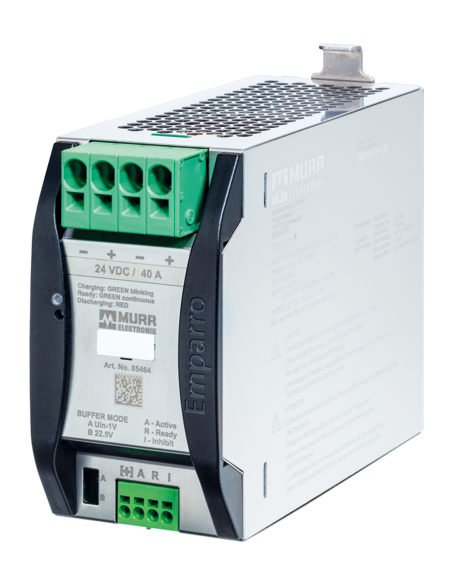

Moduł buforowy Emparro Cap 85464 – Zabezpieczenie ciągłości zasilania 24V DC
Moduł buforowy Emparro Cap 85464 to zaawansowane urządzenie przeznaczone do podtrzymywania napięcia w układach zasilania 24 V DC. Produkt doskonale sprawdzi się wszędzie tam, gdzie nieprzerwane zasilanie jest kluczowe dla bezpieczeństwa i ciągłości pracy maszyn oraz systemów automatyki.
Zastosowanie buforowego modułu zasilania w automatyce i przemyśle
Bufory zasilania DC są często wykorzystywane w systemach automatyki przemysłowej, liniach produkcyjnych, kontrolerach PLC, układach pomiarowych oraz wszędzie tam, gdzie krótkotrwała przerwa w zasilaniu może prowadzić do strat procesowych lub uszkodzeń urządzeń. Model Emparro Cap 85464 umożliwia skuteczne podtrzymanie zasilania, eliminując ryzyko powstawania błędów w wyniku chwilowych spadków napięcia lub zaniku zasilania.
Najważniejsze zalety i cechy modułu buforowego Emparro Cap 85464
- Krótki czas ładowania – gotowość do podtrzymania napięcia już po 22 sekundach (pełne naładowanie w 65 sekund).
- Wysoka efektywność pracy – sprawność do 99% pozwala ograniczyć straty energii, redukując koszty eksploatacji systemu.
- Duża wydajność prądowa – możliwość buforowania prądu do 40 A przy napięciu 24 V DC gwarantuje stabilną pracę nawet wymagających odbiorników.
- Różne tryby buforowania – czas podtrzymania zależny od poboru prądu: od 0,3 s przy 40 A aż do 8 s przy obciążeniu 1,5 A.
- Możliwość pracy równoległej – pozwala na łączenie kilku modułów w celu wydłużenia czasu podtrzymania lub zwiększenia wydajności prądowej.
- Bezpieczeństwo – spełnia standardy SELV/PELV oraz posiada ochronę przed przepięciami do 36 V DC.
- Szeroki zakres temperatur pracy – od -25°C do +70°C, co umożliwia stosowanie nawet w trudnych warunkach przemysłowych.
- Kompaktowa obudowa z montażem na szynie DIN (zgodność z EN 60715) – szybka i wygodna instalacja w szafie sterowniczej.

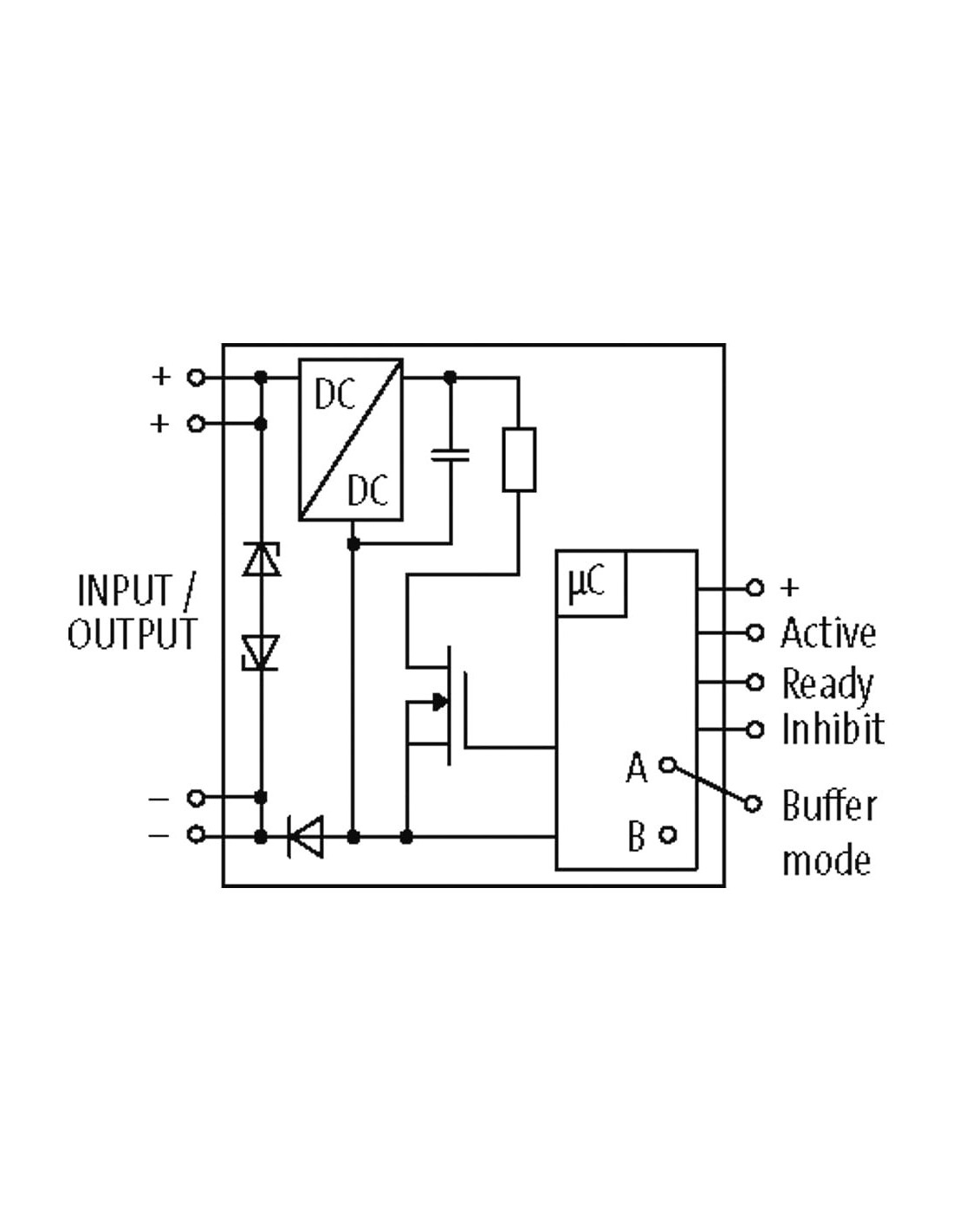

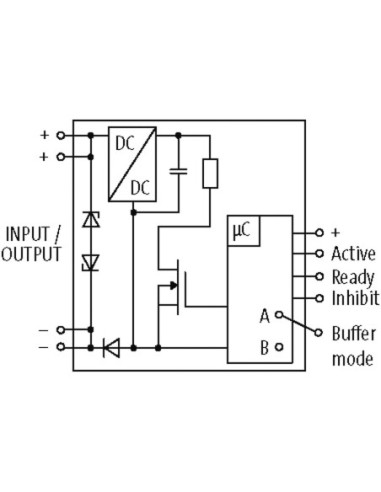

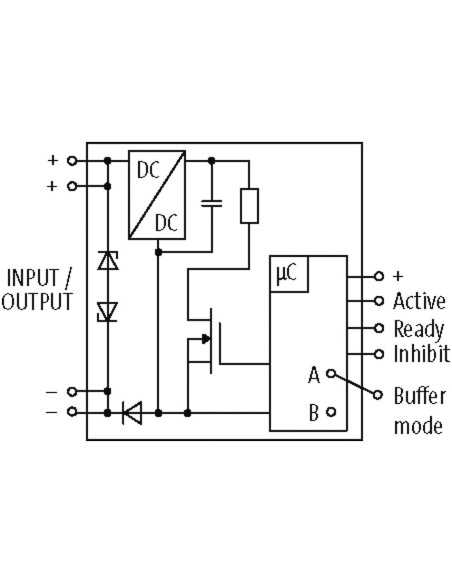

- Sygnalizacja stanu – terminale do monitorowania pracy bufora (Active, Ready, Buffer mode, Inhibit) ułatwiające diagnostykę i integrację z systemem sterowania.
Typowe zastosowania modułu buforowego Emparro Cap 85464
- Systemy automatyki przemysłowej, które wymagają nieprzerwanego zasilania sterowników i modułów I/O.
- Układy bezpieczeństwa maszyn, gdzie nawet krótka przerwa w zasilaniu może prowadzić do zagrożenia.
- Infrastruktura IT w przemysłowych szafach sterowniczych – podtrzymanie urządzeń sieciowych i kontrolnych.
- Systemy sygnalizacyjne i alarmowe, których działanie wymaga stabilnego napięcia 24 V DC.
Wyjątkowa solidność i pewność działania
Dzięki swoim zaawansowanym funkcjom i wytrzymałej konstrukcji, moduł buforowy Emparro Cap 85464 zapewnia długotrwałe i niezawodne działanie, nawet w wymagających aplikacjach przemysłowych. Stanowi skuteczne rozwiązanie dla systemów, w których utrata zasilania jest niedopuszczalna.
